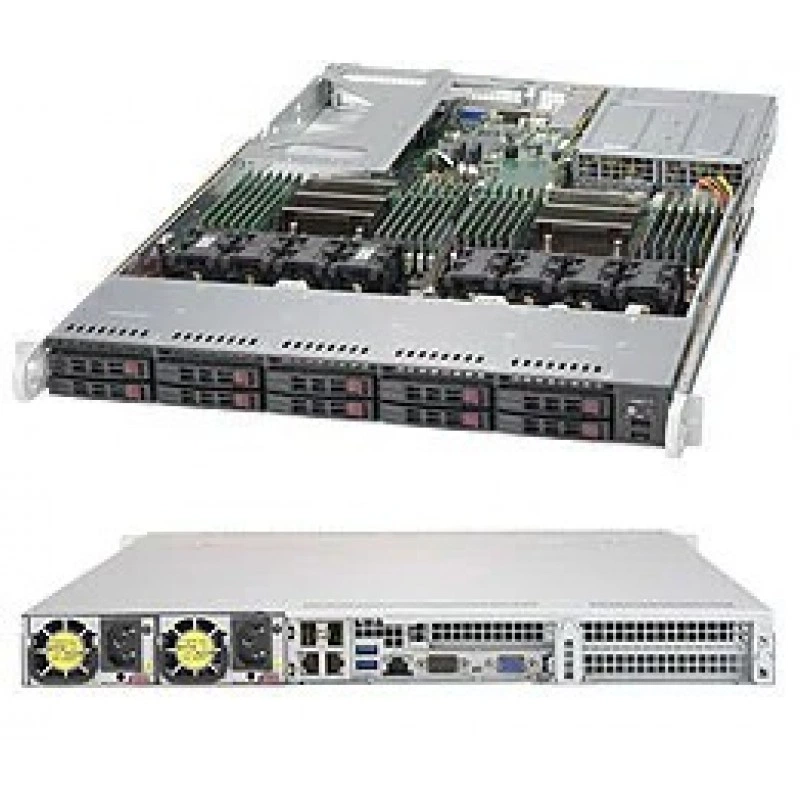

Сервер SUPERMICRO 1028U-E1CRTP+ SYS-1028U-E1CRTP+

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 Поддержка клавиатуры USB SMBIOS 2.7.1 UEFI 2.3.1

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

ASPEED AST2400 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10

Сетевые контроллеры

2x GbE и 2x SFP+ портов через AOC-URN2-I4GXS Intel® i350 Gigabit Ethernet контроллер Intel® X710 10G SFP+ 1x Realtek RTL8201N PHY (Выделенный IPMI)

Чипсет

Intel® C612 чипсет

Интерфейсы ввода-вывода

USB

5x USB 3.0 портов (2 Сзади, 2 Спереди, 1 Тип A)

Видео

1x VGA разъём

Последовательный порт

1x Последовательный внутренний разъём

Сетевые интерфейсы

2x RJ45 GbE сетевых портов LAN 2x 10G SFP+ портов 1x RJ45 Выделенный порт IPMI LAN

Комплектация

Воздуховод

1x воздуховод

Конструкция и габариты

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей 2x Индикаторы сетевой активности Система Перегрев LED / Отказ вентилятора LED / UID LED

Мониторинг состояния

Дополнительные возможности

4x 8-контактов GPU питание разъёмы Обнаружение вскрытия корпуса Вскрытие корпуса внутренний разъём SDDC Поддержка RoHS

Контроль вентиляторов

8x 4-контактов вентилятор внутренних разъёмов Мониторинг состояния для управления скоростью Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль напряжений

Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Память Напряжения. 5+1 Стабилизатор напряжения с переключением фаз

Контроль температуры

Поддержка мониторинга температуры Supermicro AOC через IPMI или SD 5 Мониторинг CPU и среды корпуса Поддержка аварийного отключения CPU при перегреве Управление по температуре для 8x вентилятор разъёмы Thermal Monitor 2 (TM2) Поддержка PECI

Светодиодные индикаторы

Память DIMM ECC error LEDs CPU / Система Перегрев LED Режим ожидания Статический Индикатор LED UID/Удалённый UID

Накопители и хранение данных

Горячезаменяемые отсеки для накопителей

10x 2.5" с горячей заменой накопителей поддерживается через экспандер

Интерфейс SAS

10x SAS3 портов Поддержка через экспандер и хранение данных Дополнительные платы Требуется одна из следующих дополнительных плат хранения данных: AOC-S3108L-H8iR-16DD (12Gbps SAS3/RAID 0, 1, 5, 6, 10, 50, 60, 2GB DDR3 кеш, PCI-E Gen3 16 HDD) AOC-S3108-H8iR (12Gbps SAS3/RAID 0, 1, 5, 6, 10, 50, 60, 2GB DDR3 кеш, PCI-E Gen3) AOC-S3008L-L8i (12Gbps SAS3/RAID 0,1 и 10, PCI-E Gen3) AOC-S3008L-L8e (12Gbps SAS3/HBA, PCI-E Gen3)

Охлаждение и вентиляция

Вентиляторы

6x Усиленный вентиляторы с оптимальный Управление скоростью вентиляторов 2x дополнительный вентиляторы Опционально

Питание

12V Standby

макс.: 2.1A мин.: 0A

Входное питание

100-127Vac, 50-60Hz 200-240Vac, 50-60Hz

Класс эффективности БП

Platinum уровень     [ Отчёт об испытаниях ]

Конфигурации блоков питания

750W Резервируемые блоки питания     Platinum уровень (94%+)

Линия +12V

макс.: 62.5A & мин.: 0A (100Vac-127Vac) макс.: 62.5A & мин.: 0A (200Vac-240Vac)

Процессорная подсистема

Кэш процессора

до 55MB† кеш

Максимум ядер

до 22 ядер†

Межпроцессорная шина

QPI до 9.6 GT/s

Примечание

† версия BIOS 2.0 или выше требуется * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

Intel® Xeon® процессор E5-2600 v4†/ v3 семейства (до 160W TDP) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

41 lbs (18.6 kg)

Вес нетто

26 lbs (11.8 kg)

Высота

1.7" (43mm)

Глубина

28.5" (724mm)

Модель корпуса

CSE-119UTS-R751P-T

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2 V

Память

24x 288-контактов DDR4 слотов DIMM до 3TB† ECC 3DS LRDIMM, 1.5TB ECC RDIMM/LRDIMM

Поддерживаемые модули DIMM

RDIMM: 64GB, 32GB, 16GB, 8GB, 4GB LRDIMM: 64GB, 32GB 3DS LRDIMM: 128GB NVDIMM: 16GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит 2666/2400 ECC DDR4 NVDIMM

Слоты расширения

PCI Express

2x PCI-E 3.0 x16 слотов (Полной высоты, 10.5" L) 2x PCI-E 3.0 x8 слотов (Низкопрофильный, 1 Внутренний) (Для полного доступа к слотам PCI-E и встроенным контроллерам должны быть установлены оба CPU. См. Руководство block Схема и AOC Поддержка Для подробной информации.)

Совместимость

Интегрированная материнская плата

X10DRU-i+

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием Режим включения при восстановлении сетевого питания AC

Программное обеспечение

SuperDoctor® 5 Intel® Node Manager 3.0 Watch Dog NMI SUM и SSM Опционально IPMI 1.5 / 2.0

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
