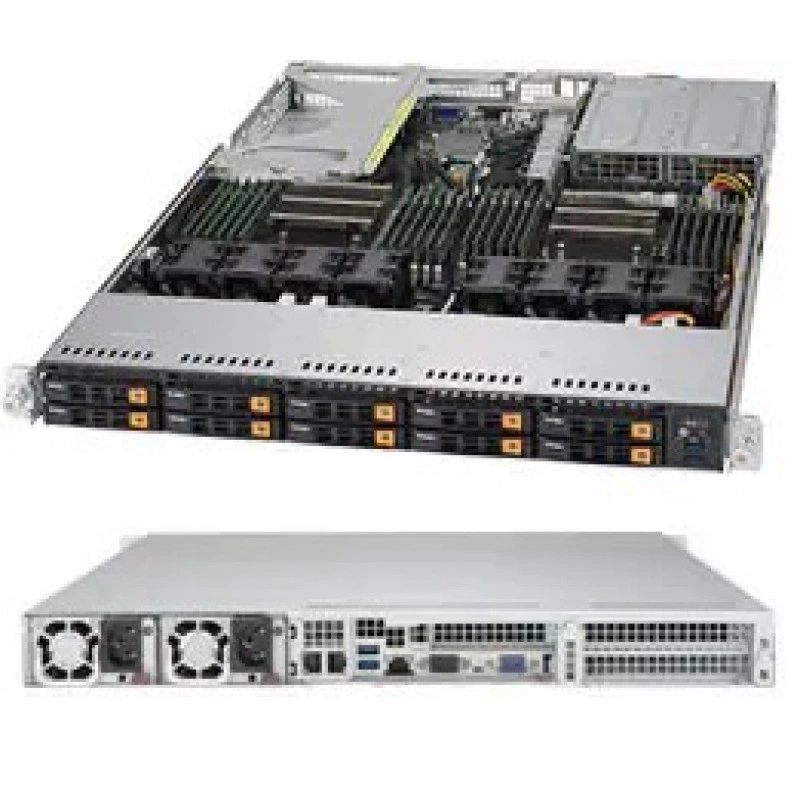

Сервер SUPERMICRO 1028U-TN10RT+ SYS-1028U-TN10RT+

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 Поддержка клавиатуры USB SMBIOS 2.7.1 UEFI 2.3.1

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

ASPEED AST2400 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10

Сетевые контроллеры

2 10GBase-T портов через AOC-URN6-i2XT Intel® X540 10GBase-T 1 Realtek RTL8211E PHY (Выделенный IPMI)

Чипсет

Intel® C612 чипсет

Интерфейсы ввода-вывода

DOM

2 SuperDOM (Disk on Module) портов

USB

5 USB 3.0 портов (2 Сзади, 2 Спереди, 1 Тип A)

Видео

1 VGA разъём

Последовательный порт

1 Последовательный внутренний разъём

Сетевые интерфейсы

2 RJ45 10GBase-T портов 1 RJ45 Выделенный порт IPMI LAN

Комплектация

Воздуховод

1 воздуховод

Конструкция и габариты

Размеры

(W x H x L): 73.5 x 40 x 203 mm

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Система Кнопка UID

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей 2x Индикаторы сетевой активности UID LED

Мониторинг состояния

Дополнительные возможности

4x 8-контактов GPU питание разъёмы Обнаружение вскрытия корпуса Вскрытие корпуса внутренний разъём SDDC Поддержка RoHS

Контроль вентиляторов

8x 4-контактов вентилятор внутренних разъёмов Мониторинг состояния для управления скоростью Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль напряжений

Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Память Напряжения. 5+1 Стабилизатор напряжения с переключением фаз

Контроль температуры

Поддержка мониторинга температуры Supermicro AOC через IPMI или SD 5 Мониторинг CPU и среды корпуса Поддержка аварийного отключения CPU при перегреве Управление по температуре для 8x вентилятор разъёмы Thermal Monitor 2 (TM2) Поддержка PECI

Светодиодные индикаторы

Память DIMM ECC error LEDs CPU / Система Перегрев LED Режим ожидания Статический Индикатор LED UID/Удалённый UID

Накопители и хранение данных

Горячезаменяемые отсеки для накопителей

10x 2.5" с горячей заменой отсеков для накопителей 6 NVMe портов (NVMe от CPU 1) 4 NVMe/SAS3 Гибридный портов для Опционально SAS3/SATA3** (NVMe от CPU 2) ** Примечание: SAS3/SATA3 Поддержка Требуются дополнительные компоненты в Список опциональных компонентов

Поддерживаемые дисковые интерфейсы

6 NVMe портов (NVMe от CPU 1) 4 NVMe/SAS3** Гибридный портов (NVMe от CPU 2)

Охлаждение и вентиляция

Вентиляторы

8 Усиленный вентиляторы с оптимальный Управление скоростью вентиляторов

Питание

12V Standby

макс.: 2.1A / мин.: 0A

Входное питание

100-127Vac / 9.8 - 7A / 50-60Hz 200-240Vac / 7 - 5A / 50-60Hz 200-240Vdc / 7 - 5A (для Только CCC)

Выходная мощность

800W: 100 – 127Vac 1000W: 200 – 240Vac 1000W: 200 – 240Vdc (для Только CCC)

Класс эффективности БП

Titanium уровень   [ Отчёт об испытаниях ]

Конфигурации блоков питания

1000W Резервируемые блоки питания     Titanium уровень (96%)

Линия +12V

макс.: 66.7A / мин.: 0A (100-127Vac) макс.: 83A / мин.: 0A (200-240Vac) макс.: 83A / мин.: 0A (200-240Vdc)

Тип выхода

25 Пар Разъём с позолоченными контактами

Процессорная подсистема

Кэш процессора

до 55MB† кеш

Максимум ядер

до 22 ядер†

Межпроцессорная шина

QPI до 9.6 GT/s

Примечание

† версия BIOS 2.0 или выше требуется * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

Intel® Xeon® процессор E5-2600 v4†/ v3 семейства (до 160W TDP) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

48 lbs (21.8 kg)

Высота

1.7" (43mm)

Глубина

28.5" (724mm)

Модель корпуса

CSE-119UAC2-R1K02

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2 V

Память

24x 288-контактов DDR4 слотов DIMM до 3TB† ECC 3DS LRDIMM, 768GB ECC RDIMM

Поддерживаемые модули DIMM

64GB, 32GB, 16GB, 8GB, 4GB NVDIMM: 16GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит 2666/2400 ECC DDR4 NVDIMM

Слоты расширения

PCI Express

3 PCI-E 3.0 x8 слотов (2 Полной высоты 10.5" L; 1 Низкопрофильный) (Для полного доступа к слотам PCI-E и встроенным контроллерам должны быть установлены оба CPU. См. Руководство block Схема и AOC Поддержка Для подробной информации.)

Совместимость

Интегрированная материнская плата

X10DRU-i+

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием Режим включения при восстановлении сетевого питания AC

Программное обеспечение

SuperDoctor® 5 Intel® Node Manager 3.0 Watch Dog NMI SUM и SSM Опционально IPMI 1.5 / 2.0

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
