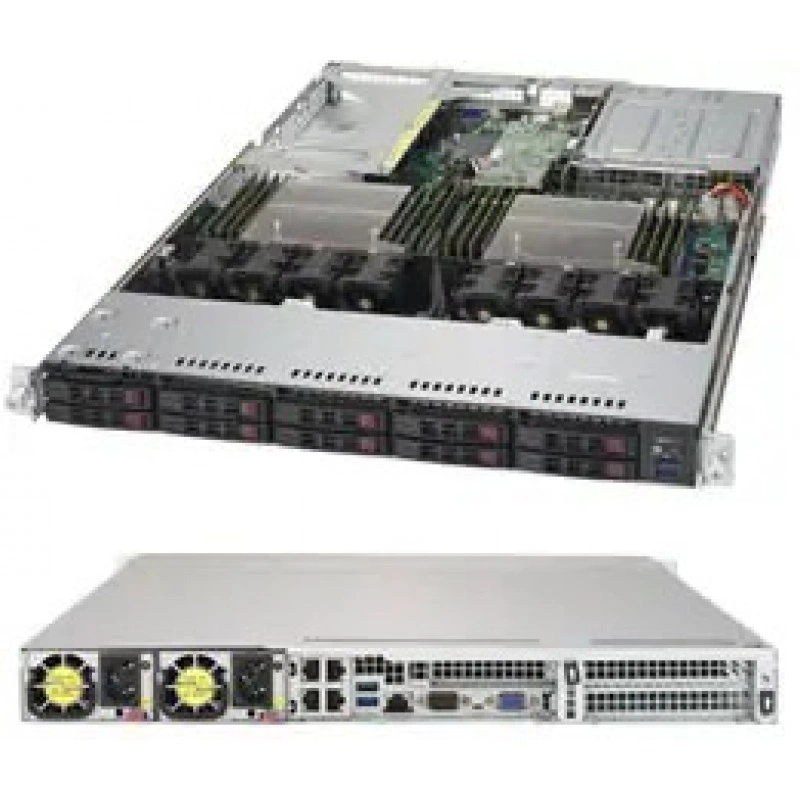

Сервер SUPERMICRO 1028UX-LL3-B8 SYS-1028UX-LL3-B8

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 Поддержка клавиатуры USB SMBIOS 2.7.1 UEFI 2.3.1

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

ASPEED AST2400 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10

Чипсет

Intel® C612 чипсет

Интерфейсы ввода-вывода

SATA

2 SATA3 (6Gbps) портов

USB

5 USB 3.0 портов (2 Сзади, 2 через внутренний разъём, 1 Тип A)

Видео

1 VGA разъём

Последовательные интерфейсы

1 Высокоскоростной UART 16550 Последовательный 1 COM порт (Сзади)

Сетевые интерфейсы

4 RJ45 Gigabit Ethernet портов 1 RJ45 Выделенный порт IPMI LAN

Комплектация

Воздуховод

2 воздуховод

Конструкция и габариты

Размеры

(W x H x L): 73.5 x 40 x 203 mm

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Мониторинг CPU

Мониторинг для CPU ядер,+1.5V, +3.3V, +5V, +12V, +5 Stdby, +3.3 Stdby, VBAT, Память Напряжения. CPU ядер 6-Стабилизатор напряжения с переключением фаз

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей 2 Индикаторы сетевой активности Система Перегрев LED / Отказ вентилятора LED / UID LED

Мониторинг состояния

Дополнительные возможности

SDDC Поддержка

Контроль вентиляторов

Всего Восемь 4-контактов PWM вентиляторы 8x Вентиляторы с контролем тахометра Мониторинг состояния для управления скоростью Контроль состояния для управления включением и выключением Управление скоростью вентиляторов с низким уровнем шума

Контроль температуры

Мониторинг CPU и среды корпуса Поддержка аварийного отключения CPU при перегреве Управление по температуре для 8x вентилятор разъёмы PSU Логика измерения температуры по I2C Thermal Monitor 2 (TM2) Поддержка PECI

Светодиодные индикаторы

Неисправность питания / Перегрев LED Режим ожидания-state Индикатор LED UID LED

Накопители и хранение данных

NVMe

2 NVMe портов Поддержка через Опционально Райзер Ultra card (AOC-URN2-i2XT)

SAS-контроллер

Broadcom 3108 SAS3 (12Gbps) контроллеры; RAID 0, 1, 5, 6, 10, 50 Поддержка

Горячезаменяемые отсеки для накопителей

8 с горячей заменой 2.5" SAS3 отсеков для накопителей 2 с горячей заменой 2.5" SATA3 отсеков для накопителей Опционально NVMe Поддержка: 2 NVMe через AOC-URN2-I2XT (w/ 2x 10GBase-T портов)

Интерфейс SAS

8 SAS3 (12Gbps) портов

Охлаждение и вентиляция

Вентиляторы

8 Усиленный вентиляторы с оптимальный Управление скоростью вентиляторов

Питание

12V Standby

макс.: 2.1A / мин.: 0A

Входное питание

100-127Vac / 9.5A макс. / 50-60Hz 200-240Vac / 4.5A макс. / 50-60Hz

Выходная мощность

750W: 100 – 127Vac 750W: 200 – 240Vac

Класс эффективности БП

Platinum уровень     [ Отчёт об испытаниях ]

Конфигурации блоков питания

750W Резервируемые блоки питания     Platinum уровень (94%+)

Линия +12V

макс.: 62.5A / мин.: 0A

Тип выхода

25 Пар Разъём с позолоченными контактами

Процессорная подсистема

Кэш процессора

до 25MB кеш

Максимум ядер

до 10 ядер

Межпроцессорная шина

QPI до 9.6 GT/s

Примечание

† версия BIOS 2.0 или выше требуется * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

Intel® Xeon® процессор E5-2689 v4 (входит в комплект) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

48 lbs (21.8 kg)

Высота

1.7" (43mm)

Глубина

28.5" (724mm)

Модель корпуса

CSE-119UTS-R751P-T

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2 V

Память

8x 8GB DDR4-2400MHz (Стандартная конфигурация) 16x 288-контактов DDR4 слотов DIMM до 2TB† ECC 3DS LRDIMM, 768GB ECC RDIMM

Поддерживаемые модули DIMM

RDIMM: 64GB, 32GB, 16GB, 8GB, 4GB LRDIMM: 64GB, 32GB 3DS LRDIMM: 128GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Слоты расширения

PCI Express

Expansion слотов через райзер-карта: 2 PCI-E 3.0 x16, Полной высоты, 10.5" Длина 1 PCI-E 3.0 x8, Низкопрофильный 1 PCI-E 3.0 x8 SAS3 Интегрированный

Совместимость

Интегрированная материнская плата

X10DRU-XLL

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 20°C (50°F до 68°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
