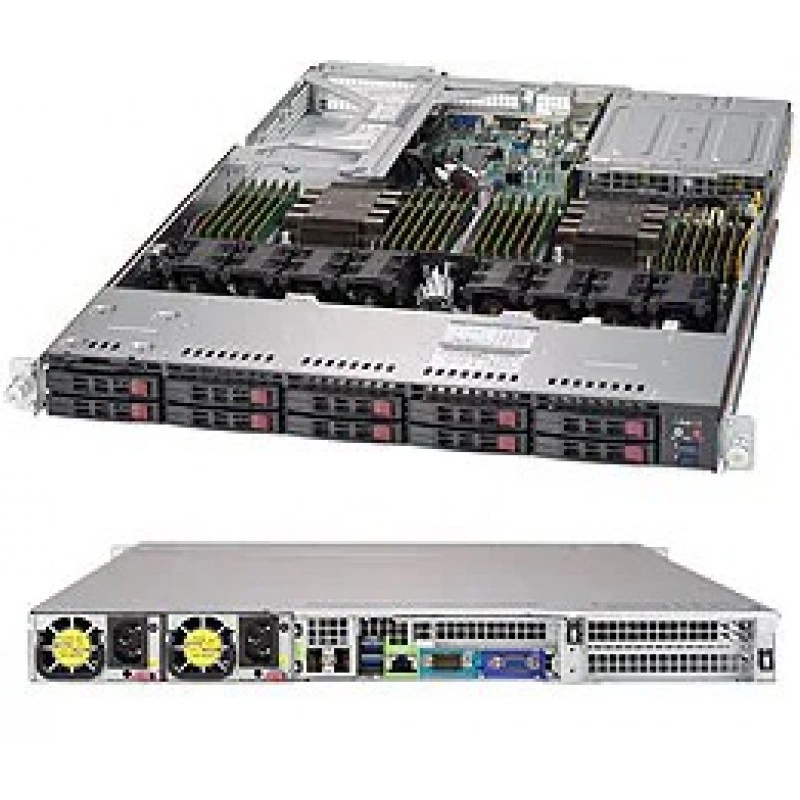

Сервер SUPERMICRO 1029U-E1CRTP SYS-1029U-E1CRTP

BIOS и прошивка

Тип BIOS

AMI 32Mb SPI Flash ROM

Видео и графика

Графический контроллер

ASPEED AST2500 BMC

Встроенные устройства

SATA

SATA3 (6Gbps); RAID 0, 1, 5, 10

Сетевые контроллеры

2 10G SFP+ портов через AOC-URN2-I2XS (Intel® 82599ES)

Чипсет

Intel® C621 чипсет

Интерфейсы ввода-вывода

USB

5 USB 3.0 портов (2 Сзади, 2 Спереди, 1 Тип A)

Видео

2 VGA портов (1 Сзади, 1 Встроенный)

Последовательный порт

1 Последовательный внутренний разъём

Сетевые интерфейсы

2 10G SFP+ портов 1 RJ45 Выделенный порт IPMI LAN

Комплектация

Воздуховод

1 воздуховод

Конструкция и габариты

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Мониторинг CPU

Мониторинг ядер CPU, напряжений чипсета и памяти. 4+1 Стабилизатор напряжения с переключением фаз

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей Индикаторы сетевой активности Система Перегрев LED / Отказ вентилятора LED / UID LED

Мониторинг состояния

Контроль вентиляторов

Вентиляторы с контролем тахометра Мониторинг состояния для управления скоростью Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль температуры

Мониторинг CPU и среды корпуса Управление вентиляторами по температуре

Накопители и хранение данных

M.2

1 M.2 PCI-E 3.0 x4 M-Key NVMe или 1 M.2 M-Key SATA3 (2240/2260/2280/22110) через опциональную райзер-карту (см. список опциональных компонентов) 2 M.2 PCI-E 3.0 x4 M-Key NVMe (2260/2280/22110) через Опционально Дополнительная плата AOC-SLG3-2M2

Горячезаменяемые отсеки для накопителей

10 с горячей заменой 2.5" накопителей поддерживается через экспандер

Интерфейс SAS

10 SAS3 портов Поддержка через экспандер и хранение данных Дополнительные платы

Оперативная память

Ограничение по модулям памяти

† 2933MHz при двух DIMM на канал достигается при использовании памяти, приобретённой у Supermicro †† Только Cascade Lake. Дополнительная информация доступна у представителя Supermicro.

Охлаждение и вентиляция

Вентиляторы

8 Усиленный вентиляторы с оптимальный Управление скоростью вентиляторов

Питание

12V Standby

макс.: 2.1A мин.: 0A

Входное питание

100-127Vac, 50-60Hz 200-240Vac, 50-60Hz

Класс эффективности БП

Platinum уровень     [ Отчёт об испытаниях ]

Конфигурации блоков питания

750W Резервируемые блоки питания     Platinum уровень (94%+)

Линия +12V

макс.: 62.5A & мин.: 0A (100Vac-127Vac) макс.: 62.5A & мин.: 0A (200Vac-240Vac)

Процессорная подсистема

Максимальное количество ядер

до 28 ядер

Примечание

‡ версия BIOS 3.2 или выше требуется до Поддержка 2nd Gen Intel® Xeon® Scalable процессоры (кодовое название Cascade Lake-R).   Расширенные решения охлаждения могут потребоваться для поддержки CPU с TDP выше 165W TDP, для дополнительной информации обратитесь в техническую поддержку Supermicro.

Процессоры

Два сокета P (LGA 3647) 2nd Gen Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡, два UPI до 10.4GT/s Поддержка CPU TDP 70-205W

Размеры и физические параметры

Вес брутто

41 lbs (18.6 kg)

Вес нетто

26 lbs (11.8 kg)

Высота

1.7" (43mm)

Глубина

28.5" (724mm)

Модель корпуса

CSE-119UTS-R751P-T

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Память

24 слотов DIMM до 6TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM Поддерживает Intel® Optane™ DCPMM††

Тип памяти

2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM 2666 ECC DDR4 NVDIMM

Слоты расширения

PCI Express

2 PCI-E 3.0 x16 (Полной высоты, 10.5" L) 2 PCI-E 3.0 x8 (1 LP, 1 Внутренний LP) (Для полного доступа к слотам PCI-E и встроенным контроллерам должны быть установлены оба CPU. См. Руководство block Схема и AOC Поддержка Для подробной информации.)

Совместимость

Интегрированная материнская плата

X11DPU

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием

Программное обеспечение

Intel® Node Manager Redfish API IPMI 2.0 KVM с выделенным LAN NMI SSM, SPM, SUM SuperDoctor® 5

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C ~ 35°C (50°F ~ 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
