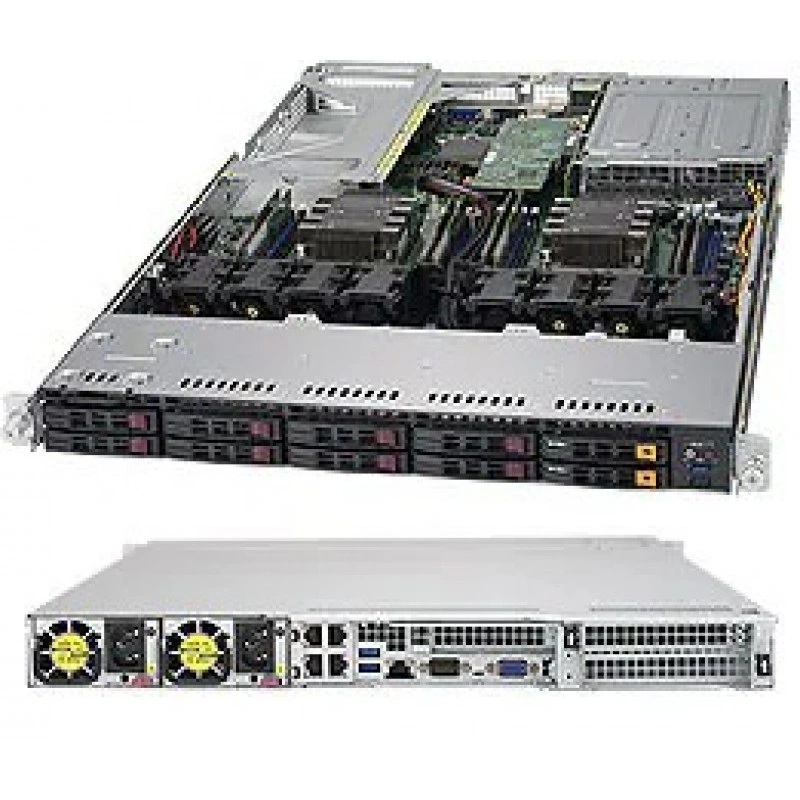

Сервер SUPERMICRO 1029UX-LL3-C16 SYS-1029UX-LL3-C16

BIOS и прошивка

Тип BIOS

AMI UEFI

Видео и графика

Графический контроллер

ASPEED AST2500 BMC

Встроенные устройства

SATA

SATA3 (disabled)

Сетевые контроллеры

4 Gigabit Ethernet портов через AOC-UR-i4G (Intel® i350AM4)

Чипсет

Intel® C621 чипсет

Интерфейсы ввода-вывода

USB

5 USB 3.0 портов (2 Сзади, 2 через внутренний разъём, 1 Тип A)

Видео

1 VGA порт

Последовательный порт

1 COM порт (1 Сзади)

Сетевые интерфейсы

4 RJ45 Gigabit Ethernet портов 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Мониторинг CPU

Мониторинг ядер CPU, напряжений чипсета и памяти. 4+1 Стабилизатор напряжения с переключением фаз

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей Индикаторы сетевой активности Система Перегрев LED / Отказ вентилятора LED / UID LED

Мониторинг состояния

Контроль вентиляторов

Вентиляторы с контролем тахометра Мониторинг состояния для управления скоростью Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль температуры

Мониторинг CPU и среды корпуса Управление вентиляторами по температуре

Накопители и хранение данных

SAS-контроллер

Broadcom 3108 контроллер для 8 SAS3 портов

Горячезаменяемые отсеки для накопителей

8 с горячей заменой 2.5" SAS3 отсеков для накопителей 2 с горячей заменой 2.5" NVMe

Интерфейс SAS

8 SAS3 портов Поддержка через Интегрированный 3108 Дополнительная плата

Оперативная память

Ограничение по модулям памяти

† 2933MHz при двух DIMM на канал достигается при использовании памяти, приобретённой у Supermicro †† Только Cascade Lake. Дополнительная информация доступна у представителя Supermicro.

Охлаждение и вентиляция

Вентиляторы

8 Усиленный вентиляторы с оптимальный Управление скоростью вентиляторов

Питание

12V Standby

макс.: 2.1A мин.: 0A

Входное питание

100-127Vac, 50-60Hz 200-240Vac, 50-60Hz

Класс эффективности БП

Platinum уровень     [ Отчёт об испытаниях ]

Конфигурации блоков питания

750W Резервируемые блоки питания     Platinum уровень (94%+)

Линия +12V

макс.: 62.5A & мин.: 0A (100Vac-127Vac) макс.: 62.5A & мин.: 0A (200Vac-240Vac)

Процессорная подсистема

Максимальное количество ядер

до 28 ядер

Процессоры

Два сокета P (LGA 3647) Intel® Xeon® Gold 6254 входит в комплект

Размеры и физические параметры

Вес брутто

48 lbs (21.77 kg)

Высота

1.7" (43mm)

Глубина

28.5" (724mm)

Модель корпуса

CSE-119UTS-R751P-T

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Память

16 слотов DIMM до 4TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM 12x 16GB DDR4-2933MHz входит в комплект

Тип памяти

2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM

Слоты расширения

PCI Express

2 PCI-E 3.0 x16 (1 Полной высоты, 10.5" L; 1 Полной высоты, 10") 1 PCI-E 3.0 x8 (Низкопрофильный) 1 PCI-E 3.0 x8 (Внутренний SAS3 Интегрированный 3108) (См. Руководство block Схема и AOC Поддержка Для подробной информации.)

Совместимость

Интегрированная материнская плата

X11DPU-XLL

Управление и программное обеспечение

Программное обеспечение

IPMI 2.0 KVM с выделенным LAN NMI SSM, SPM, SUM SuperDoctor® 5 Watchdog

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C ~ 30°C (50°F ~ 86°F) Температура хранения:    -40°C до 60°C (-40°F до 140°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
