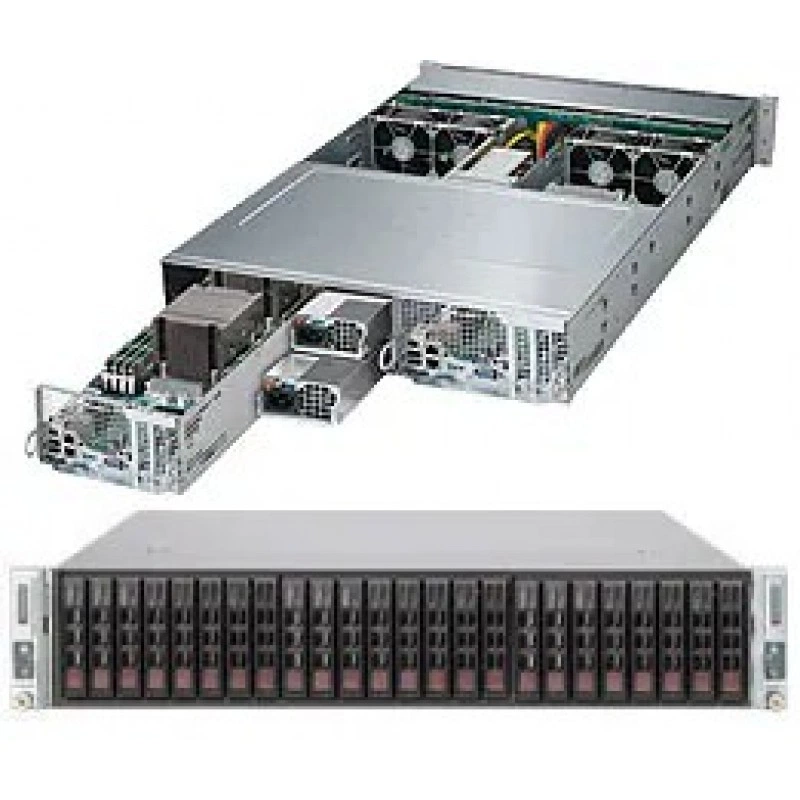

Серверная платформа SUPERMICRO 2028TP-DTR SYS-2028TP-DTR

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 PCI 2.2 ACPI 1.0 / 2.0 Поддержка клавиатуры USB SMBIOS 2.3 UEFI

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

На один узел: ASPEED AST2400 BMC

Встроенные устройства

SATA

На один узел: SATA3 (6Gbps); RAID 0, 1, 5, 10

Сетевые контроллеры

На один узел: Intel® i350-AM2 Два порта Gigabit Ethernet Очереди устройств виртуальных машин (Virtual Machine Device Queues) уменьшают накладные расходы ввода-вывода Поддерживает 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (Выделенный IPMI)

Чипсет

На один узел: Intel® C612 чипсет

Интерфейсы ввода-вывода

SATA

На один узел: 8x SATA3 (6Gbps) портов

USB

На один узел: 2x USB 3.0 портов Всего (2x Сзади)

Видео

На один узел: 1x VGA порт

Последовательные интерфейсы

На один узел: 1x Высокоскоростной UART 16550 порт / 1 внутренний разъём (Внутренний)

Прочие интерфейсы

На один узел: 1x mSATA (полного размера) и один SATADOM Поддержка на дочерней плате 1x SATADOM Поддержка на материнской плате

Сетевые интерфейсы

На один узел: 2x RJ45 Gigabit Ethernet сетевых портов LAN 1x RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Форм-фактор

2U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка UID

Светодиодные индикаторы

Состояние питания LED Активность HDD LED 2x Индикаторы сетевой активности Универсальный информационный индикатор (UID)

Накопители и хранение данных

Горячезаменяемые отсеки для накопителей

На один узел: 8x 2.5" с горячей заменой SATA HDD салазок

Охлаждение и вентиляция

Вентиляторы

4x 8cm Усиленный PWM вентиляторы с оптимальный Управление скоростью вентиляторов

Питание

Входное питание

1000W выход @ 100-140V, 8-12A, 50-60Hz 1280W выход @ 180-240V, 6-8A, 50-60Hz

Выходные параметры БП

1000W: +12V/83A; +5Vsb/4A 1280W: +12V/106.7A, +5Vsb/4A

Класс эффективности БП

Platinum Certified   [ Отчёт об испытаниях ]

Конфигурации блоков питания

1280W Резервируемые блоки питания     Platinum уровень Digital (94%)

Процессорная подсистема

Кэш процессора

На один узел: до 55MB† кеш

Максимум ядер

На один узел: до 22 ядер†

Межпроцессорная шина

На один узел: QPI до 9.6 GT/s

Примечание

На один узел: † версия BIOS 2.0 или выше требуется На один узел: * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

На один узел: Intel® Xeon® процессор E5-2600 v4†/ v3 семейства (до 145W TDP) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

85 lbs (38.6kg)

Вес нетто

66 lbs (29.9 kg)

Высота

3.47" (88mm)

Глубина

28.5" (724mm)

Модель корпуса

CSE-217HD+-R1K28B

Ширина

17.25" (438mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

На один узел: Исправляет однобитовые ошибки

Напряжение памяти

На один узел: 1.2 V

Память

На один узел: 16x 288-контактов DDR4 слотов DIMM до 2TB† ECC 3DS LRDIMM, 512GB ECC RDIMM

Поддерживаемые модули DIMM

На один узел: RDIMM: 32GB, 16GB, 8GB, 4GB LRDIMM: 64GB, 32GB 3DS LRDIMM: 128GB

Тип памяти

На один узел: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Слоты расширения

PCI Express

На один узел: 1x PCI-E 3.0 x16 Низкопрофильный слот 1x PCI-E 3.0 x8 слот 1x PCI-E 3.0 x16 для GPU/Xeon Phi Поддержка (w/ GPU комплект) (Для полного доступа к слотам PCI-E должны быть установлены оба CPU)

Управление и удаленный доступ

IPMI

На один узел: Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
