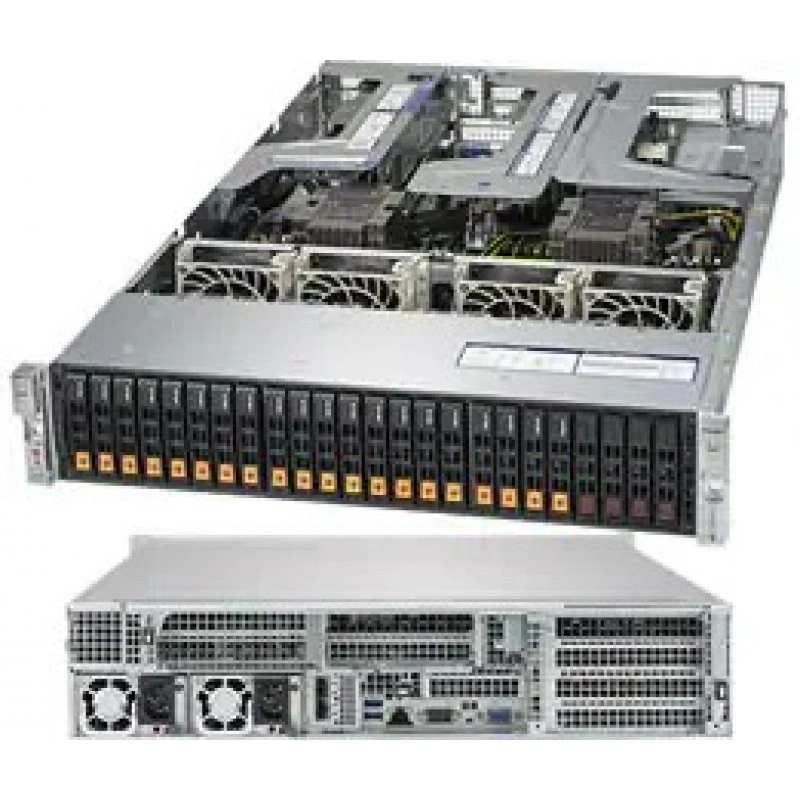

Сервер SUPERMICRO 2029UZ-TN20R25M SYS-2029UZ-TN20R25M

BIOS и прошивка

Тип BIOS

AMI 32Mb SPI Flash ROM

Видео и графика

Графический контроллер

ASPEED AST2500 BMC

Встроенные устройства

SATA

SATA3 (6Gbps); RAID 0, 1, 5, 10

Сетевые контроллеры

2x 25GbE SFP28 портов через AOC-2UR68-m2TS (Mellanox ConnectX-4 Lx EN) Загрузка Сетевые возможности card drivers here

Чипсет

Intel® C621 чипсет

Интерфейсы ввода-вывода

DOM

2 SuperDOM (Disk on Module) портов

USB

3 USB 3.0 портов (2 Сзади, 1 Тип A)

Видео

2 VGA портов (1 Сзади, 1 Встроенный)

Последовательный порт

1 Последовательный внутренний разъём

Сетевые интерфейсы

2 25GbE SFP28 портов 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Размеры

(W x H x L): 73.5 x 40 x 203 mm

Форм-фактор

2U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Система Кнопка UID

Мониторинг CPU

Мониторинг ядер CPU, напряжений чипсета и памяти. 4+1 Стабилизатор напряжения с переключением фаз

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей Индикаторы сетевой активности UID LED

Мониторинг состояния

Контроль вентиляторов

Вентиляторы с контролем тахометра Мониторинг состояния для управления скоростью Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль температуры

Мониторинг CPU и среды корпуса Управление вентиляторами по температуре

Накопители и хранение данных

M.2

1 M.2 PCI-E 3.0 x4 M-Key NVMe (2240/2260/2280/22110) или 1 M.2 M-Key SATA3 (2240/2260/2280/22110) через Опциональные компоненты 2 M.2 PCI-E 3.0 x4 M-Key NVMe (2260/2280/22110) через Опционально Дополнительная плата AOC-SLG3-2M2

NVMe

20 NVMe портов direct connect

Горячезаменяемые отсеки для накопителей

24 с горячей заменой 2.5" отсеков для накопителей 20 NVMe + 4 SAS3/SATA

Оперативная память

Ограничение по модулям памяти

† 2933MHz при двух DIMM на канал достигается при использовании памяти, приобретённой у Supermicro †† Только Cascade Lake. Дополнительная информация доступна у представителя Supermicro.

Охлаждение и вентиляция

Вентиляторы

4 Усиленный 8cm вентиляторы

Питание

12V Standby

макс.: 2.1A / мин.: 0A

Входное питание

100-127Vac / 13 - 9A / 50-60Hz 200-240Vac / 10 - 8A / 50-60Hz

Выходная мощность

1600W/1000W

Класс эффективности БП

Titanium уровень   [ Отчёт об испытаниях ]

Конфигурации блоков питания

1600W Резервируемые блоки питания     Titanium уровень (96%)

Линия +12V

макс.: 83.3A / мин.: 0A (100-127Vac) макс.: 133A / мин.: 0A (200-240Vac)

Тип выхода

25 Пар Разъём с позолоченными контактами

Процессорная подсистема

Максимальное количество ядер

до 28 ядер

Примечание

‡ версия BIOS 3.2 или выше требуется до Поддержка 2nd Gen Intel® Xeon® Scalable процессоры (кодовое название Cascade Lake-R)

Процессоры

Два сокета P (LGA 3647) 2nd Gen Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡, 3 UPI до 10.4GT/s Поддержка CPU TDP 70-205W

Размеры и физические параметры

Вес брутто

72 lbs (32.7 kg)

Вес нетто

36 lbs (16.4 kg)

Высота

3.5" (89mm)

Глубина

27.76" (705mm)

Модель корпуса

CSE-219U2TS-R1K62P-TN20

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Память

24 слотов DIMM до 6TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM Поддерживает Intel® Optane™ DCPMM††

Тип памяти

2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM

Слоты расширения

PCI Express

1 PCI-E 3.0 x8 слот (Низкопрофильный)

Совместимость

Интегрированная материнская плата

X11DPU-ZE+

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием

Программное обеспечение

Intel® Node Manager Redfish API IPMI 2.0 KVM с выделенным LAN NMI SSM, SPM, SUM SuperDoctor® 5

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C ~ 35°C (50°F ~ 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
