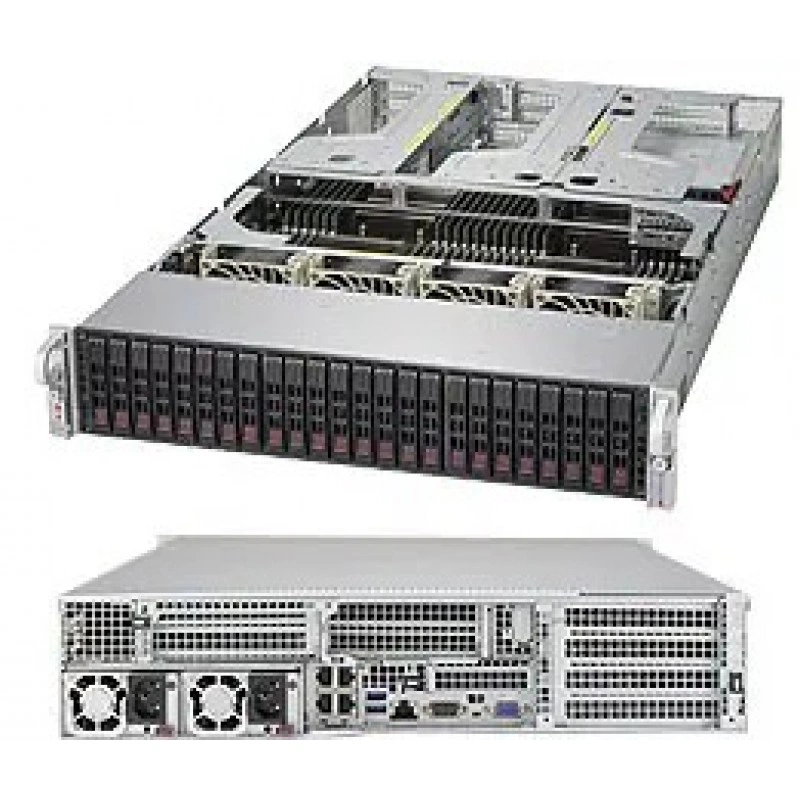

Сервер SUPERMICRO 2048U-RTR4 SYS-2048U-RTR4

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 Поддержка клавиатуры USB SMBIOS 2.7.1 UEFI 2.3.1

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

ASPEED AST2400 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10

Сетевые контроллеры

4x Gigabit Ethernet портов через AOC-2UR66-i4G; Другие варианты

Чипсет

Intel® C612 чипсет

Интерфейсы ввода-вывода

DOM

2 SuperDOM (Disk on Module) портов

SATA

10 SATA3 (6Gbps) портов

USB

5 USB 3.0 портов (2 Сзади, 2 через внутренний разъём, 1 Тип A) 2 USB 2.0 портов (2 через внутренний разъём)

Видео

1 VGA разъём

Последовательные интерфейсы

1 Последовательный внутренний разъём

Сетевые интерфейсы

4 RJ45 GbE сетевых портов LAN 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Размеры

(W x H x L): 73.5 x 40 x 203 mm

Форм-фактор

2U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Светодиодные индикаторы

Состояние питания LED Активность HDD LED Индикаторы сетевой активности Информация о системе (Перегрев/UID) LED

Мониторинг состояния

Дополнительные возможности

4x 8-контактов GPU питание разъёмы Обнаружение вскрытия корпуса Вскрытие корпуса внутренний разъём SDDC Поддержка RoHS

Контроль вентиляторов

8x 4-контактов вентилятор внутренних разъёмов Мониторинг состояния для управления скоростью Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль напряжений

Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Память Напряжения. 5+1 Стабилизатор напряжения с переключением фаз

Контроль температуры

Поддержка мониторинга температуры Supermicro AOC через IPMI или SD 5 Мониторинг CPU и среды корпуса Поддержка аварийного отключения CPU при перегреве Управление по температуре для 8x вентилятор разъёмы Thermal Monitor 2 (TM2) Поддержка PECI

Светодиодные индикаторы

Память DIMM ECC error LEDs CPU / Система Перегрев LED Режим ожидания Статический Индикатор LED UID/Удалённый UID

Накопители и хранение данных

NVMe

4 Гибридный портов с NVMe Поддержка через AOC

Горячезаменяемые отсеки для накопителей

24x 2.5" с горячей заменой отсеков для накопителей Стандартная конфигурация 10 SATA3 портов (2 SATA3 портов для SATA DOM или Внутренний HDD) Опционально 24 SAS3 портов через AOC Опционально 20 SAS3 портов через AOC + 4 NVMe портов через AOC Примечание: Опционально хранение данных card требуется до Поддержка more than 8 накопителей Через Объединительная плата.

Интерфейс SAS

24 SAS3 портов Поддержка через Опционально Дополнительные платы

Охлаждение и вентиляция

Вентиляторы

4x 8cm Усиленный PWM вентиляторы

Питание

12V Standby

макс.: 2.1A / мин.: 0A

Входное питание

100-127Vac / 9.8 - 7A / 50-60Hz 200-240Vac / 7 - 5A / 50-60Hz 200-240Vdc / 7 - 5A (для Только CCC)

Выходная мощность

800W: 100 – 127Vac 1000W: 200 – 240Vac 1000W: 200 – 240Vdc (для Только CCC)

Класс эффективности БП

Titanium уровень   [ Отчёт об испытаниях ]

Линия +12V

макс.: 66.7A / мин.: 0A (100-127Vac) макс.: 83A / мин.: 0A (200-240Vac) макс.: 83A / мин.: 0A (200-240Vdc)

Тип выхода

25 Пар Разъём с позолоченными контактами

Процессорная подсистема

Кэш процессора

до 55MB кеш

Максимум ядер

до 22 ядер

Межпроцессорная шина

QPI до 9.6 GT/s

Процессоры

Intel® Xeon® процессор E5-4600 v4/v3 семейства (до 135W TDP) * Quad Сокет R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

69 lbs (31.2 kg)

Вес нетто

43 lbs (19.4 kg)

Высота

3.5" (89mm)

Глубина

30.7" (780mm)

Модель корпуса

CSE-218U-R1K02P

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2 V

Память

48x 288-контактов DDR4 слотов DIMM до 6TB ECC 3DS LRDIMM до 3TB ECC LRDIMM до 1.5TB ECC RDIMM

Поддерживаемые модули DIMM

RDIMM: 32GB, 16GB, 8GB, 4GB LRDIMM: 64GB, 32GB 3DS LRDIMM: 128GB

Тип памяти

2400/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Слоты расширения

PCI Express

9 PCI-E 3.0 x8 слотов (включает 4 PCI-E 3.0 x8 Внутренний слотов) 2 PCI-E 3.0 x16 слотов (Для полного доступа к слотам PCI-E и встроенным контроллерам должны быть установлены 4 CPU. См. AOC Поддержка Для подробной информации.)

Совместимость

Интегрированная материнская плата

X10QRH+

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием Режим включения при восстановлении сетевого питания AC

Программное обеспечение

SuperDoctor® 5 Intel® Node Manager 3.0 Watch Dog NMI SUM и SSM Опционально IPMI 1.5 / 2.0

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
