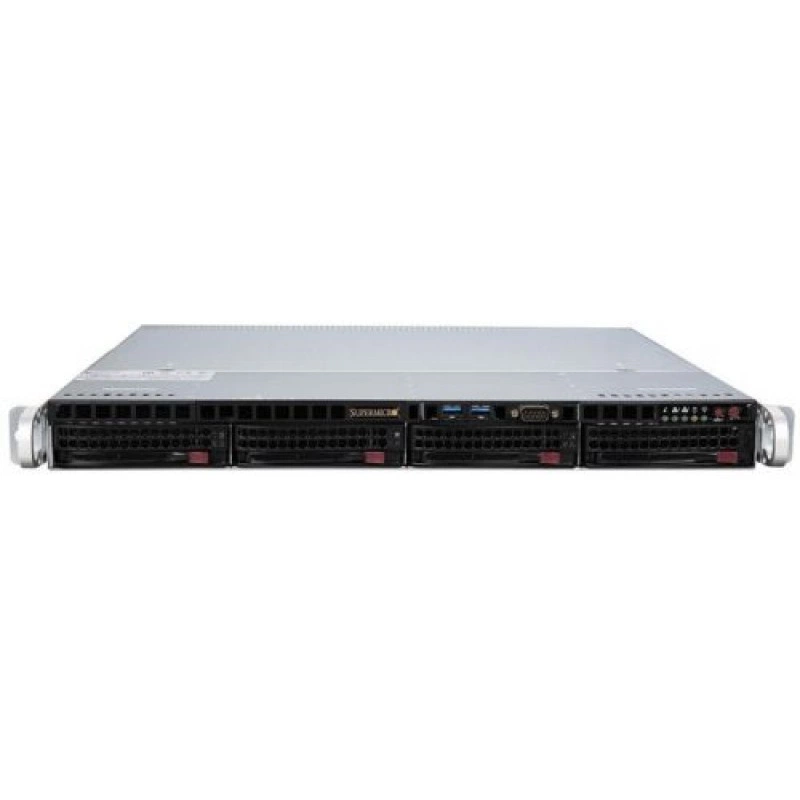

Серверная платформа 1U Supermicro SYS-5019S-M-G1585L (СУПЕРМИКРО)

Основная информация о серверной платформе 1U Supermicro SYS-5019S-M-G1585L

Supermicro SYS-5019S-M-G1585L - серверная платформа формата 1U на базе Intel C236 и сокета FCBGA1440, рассчитанная на процессоры Intel Xeon семейства E3-1585L v5. Модель ориентирована на построение компактных серверных систем с одним установленным процессором, поддержкой DDR4 SODIMM, встроенной графикой Aspeed AST2400 и интерфейсом PCI Express 3.0. Такое исполнение подходит для конфигураций, где требуется сочетание небольшой высоты корпуса, серверного управления и достаточного набора портов для накопителей, сети и сервисного доступа.

Платформа поддерживает до 64 ГБ оперативной памяти, оснащается четырьмя слотами SODIMM DDR4 с рабочей частотой 1600 - 2133 МГц и позволяет установить до четырех накопителей SATA 6 Gb/s. Для хранения данных предусмотрены RAID 0, 1, 5 и 10, а для подключения и обслуживания - два сетевых интерфейса LAN 1000 Мбит/с, IPMI, VGA, COM и два USB 3.0 на передней панели, дополненные USB 2.0 на задней панели. Корпус CSE-813MFTQC-350CB имеет формат Rack Mount, высоту 1U, четыре внешних отсека 3.5", один слот расширения и четыре встроенных вентилятора.

Система комплектуется блоком питания 350 Вт, выполнена в черном цвете и имеет габариты 437 x 43 x 508 мм при массе 17.24 кг. Рабочий диапазон температуры составляет от 10 до +35 °C, влажность при эксплуатации - от 8 до 90% без конденсации, при хранении - от 5 до 95% без конденсации. Платформа ориентирована на серверные задачи, где важны компактность, сервисный доступ и базовая емкость для хранения данных.

Ключевые особенности SYS-5019S-M-G1585L

• Процессор: Intel Xeon E3-1585L v5, 4 ядра, 8 потоков, 3 ГГц, Turbo 3.7 ГГц.
• Чипсет и сокет: Intel C236, FCBGA1440.
• Память: 4 слота SODIMM DDR4, до 64 ГБ.
• Накопители: до 4 шт. SATA 6 Gb/s, RAID 0/1/5/10.
• Корпус: 1U Rack Mount, 4 отсека 3.5", 1 слот расширения.
• Интерфейсы: 2 LAN 1000 Мбит/с RJ-45, IPMI, VGA, COM, USB 2.0 и USB 3.0.
• Питание: блок питания 350 Вт, 1 шт.
• Габариты и вес: 437 x 43 x 508 мм, 17.24 кг.

Технические параметры

• Количество процессоров: 1 установленный, максимум 1.
• Модель процессора: E3-1585L v5.
• Частота процессора: 3 ГГц.
• Турбо-частота: 3.7 ГГц.
• Ядра: 4.
• Потоки: 8.
• Техпроцесс: 14 нм.
• Кэш L1: 256 кБ.
• Кэш L2: 1 МБ.
• Кэш L3: 8 МБ.
• TDP: 45 Вт.
• Материнская плата: 1 шт.
• Форм-фактор платы: Micro-ATX.
• Тип памяти: SODIMM DDR4.
• Слоты памяти: 4.
• Частота памяти: 1600 - 2133 МГц.
• Максимальный объем памяти: 64 ГБ.
• Накопители: до 4 шт.
• Интерфейс накопителей: SATA 6 Gb/s.
• RAID: 0, 1, 5, 10.
• Аудиочипсет: Отсутствует.

Монтаж и подключение

• Форм-фактор корпуса: Rack Mount.
• Высота: 1U.
• Внешние отсеки: 4 x 3.5".
• Слоты расширения: 1.
• Максимальная длина карт расширения: 312 мм.
• Вентиляторы: 4 шт.
• Блок питания: 350 Вт, 1 шт.
• Передняя панель: 2 x USB 3.0.
• Задняя панель: 2 x USB 2.0, 2 x USB 3.0, COM, 2 x LAN, IPMI, VGA.

Условия эксплуатации

• Рабочая температура: от 10 до +35 °C.
• Влажность при работе: от 8 до 90% без конденсации.
• Влажность при хранении: от 5 до 95% без конденсации.

Размеры и физические параметры

• Габариты: 437 x 43 x 508 мм.
• Вес: 17.24 кг.
• Цвет корпуса: Черный.

Применение

Платформа подходит для построения компактных серверов с низкопрофильным форм-фактором 1U, где требуется процессор Intel Xeon семейства E3, поддержка DDR4 SODIMM и базовый набор средств управления. Она может использоваться в серверных шкафах и стойках для организации файловых, сервисных и вспомогательных узлов, в том числе там, где важны удаленный доступ через IPMI, встроенная графика для настройки и набор портов для подключения периферии.

Корпус Rack Mount с четырьмя внешними отсеками 3.5" и четырьмя вентиляторами рассчитан на совместимую установку накопителей и эксплуатацию в серверной среде. Наличие RAID 0/1/5/10, LAN 1000 Мбит/с, VGA, COM и USB-разъемов обеспечивает удобство обслуживания и подключения, а блок питания 350 Вт позволяет использовать платформу как готовую основу для типовой серверной конфигурации.
