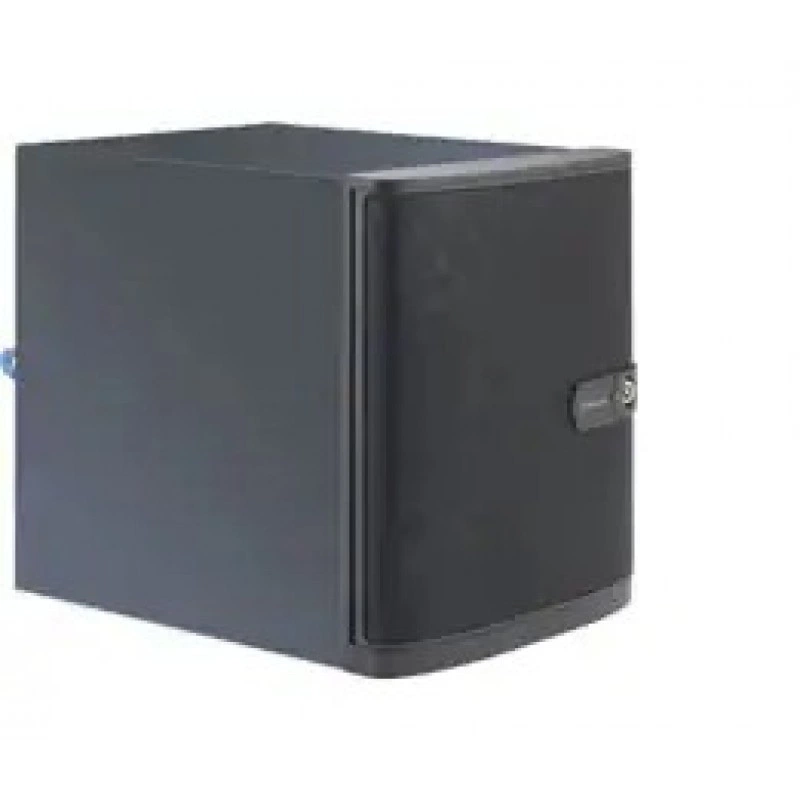

Серверная платформа SUPERMICRO 5029C-TN2 SYS-5029C-TN2

BIOS и прошивка

Возможности BIOS

ACPI 6.0 SMBIOS 2.7 Plug and Play (PnP) RTC (Часы реального времени) Пробуждение PCI F/W 3.0

Тип BIOS

UEFI 256Mb

Видео и графика

Графический контроллер

3 Независимые дисплеи

Встроенные устройства

SATA

Q370 контроллер для 5 SATA3 портов; RAID 0, 1, 5, 10

Сетевые контроллеры

один LAN с Intel® Ethernet контроллер I210-AT один LAN с Intel® PHY I219LM LAN контроллер

Чипсет

Intel® Q370 чипсет

Интерфейсы ввода-вывода

SATA

5 SATA3 (6Gbps) портов через PCH

TPM

1 TPM внутренний разъём & Микросхема

USB

4 USB 3.1 (2 Тип A и 2 Тип C в Сзади)

Аудио

ALC 888S HD Audio HD Audio (Mic в / Line Out)

Видео

1 DVI - D порт 1 HDMI порт 1 DP (Display порт) 1 eDP (Embedded Display порт) 3 Независимые дисплеи 2 COM портов Поддержка RS-232/422/485

Сетевые интерфейсы

2 RJ45 Gigabit Ethernet сетевых портов LAN

Конструкция и габариты

Форм-фактор

Mini Башенный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Мониторинг CPU

Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +-12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Память, чипсет Напряжения. 3+0 CPU switch phase напряжение regulator Поддержка аварийного отключения CPU при перегреве

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей Индикаторы сетевой активности Индикатор состояния системы

Мониторинг состояния

Контроль вентиляторов

Низкий уровень шума вентилятор speedcontrol

Контроль температуры

Мониторинг CPU и среды корпуса Управление по температуре для 4x 4-контактов вентилятор разъёмы Platform Environmental управление Интерфейс (PECI)

Накопители и хранение данных

Отсеки для накопителей

4 с горячей заменой 3.5" отсеков для накопителей 2 Внутренний 2.5" отсеков для накопителей

Периферийные отсеки

1 slim DVD-ROM отсек

Питание

+5Vsb

макс.: 2 Amp мин.: 0.05 Amp

Входное напряжение

100 - 240V, 50 - 60Hz

Класс эффективности БП

Gold Certified

Конфигурации блоков питания

350W Flex ATX Multi-выход Gold     блок питания

Линия +12V

макс.:28 Amp; мин.:0.1 Amp @100V-240V

Линия +3.3V

макс.: 10 Amp мин.: 0.1 Amp

Линия +5V

макс.:15 Amp; мин.:0.2 Amp

Ток по линии -12 В

макс.: 0.3 Amp мин.: 0.05 Amp

Подключение и интерфейсы

Порты ввода-вывода

2 USB 3.1 Gen1 портов

Процессорная подсистема

Процессоры

Один сокет H4 (LGA 1151) Поддерживает: 9th/8th Gen Intel® Core™ i9/i7/i5/i3 / Pentium® / Celeron® процессор CPU TDP Поддержка до 65W TDP

Размеры и физические параметры

Вес брутто

15 lbs (6.8 kg)

Высота

9.45" (240mm)

Глубина

11" (279mm)

Модель корпуса

CSE-721TQ-350B

Ширина

8.27" (210mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки Обнаруживает двухбитовые ошибки   (при использовании памяти ECC)

Напряжение памяти

1.2 V

Память

до 64GB Небуферизованная non-ECC SO-DIMM, DDR4-2666MHz 2 слотов DIMM

Поддерживаемые модули DIMM

32GB, 16GB

Тип памяти

DDR4-2666MHz Небуферизованная non-ECC SO-DIMM

Слоты расширения

PCI Express

1 PCI-E 3.0 x16 (Низкопрофильный)

Разъёмы M.2

M.2 M key: PCI-E 3.0 x4, NVMe Поддержка 2242/2280 Длина M.2 E Key: PCI-E 3.0 x1, Поддержка 2230 Длина

Совместимость

Интегрированная материнская плата

X11SCV-Q

Управление и программное обеспечение

Программное обеспечение

SuperDoctor® 5 Watch Dog Non-maskable Interrupt (NMI) Обнаружение вскрытия корпуса

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 60°C (-40°F до 140°F) Относительная влажность при работе:    20% до 95% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
