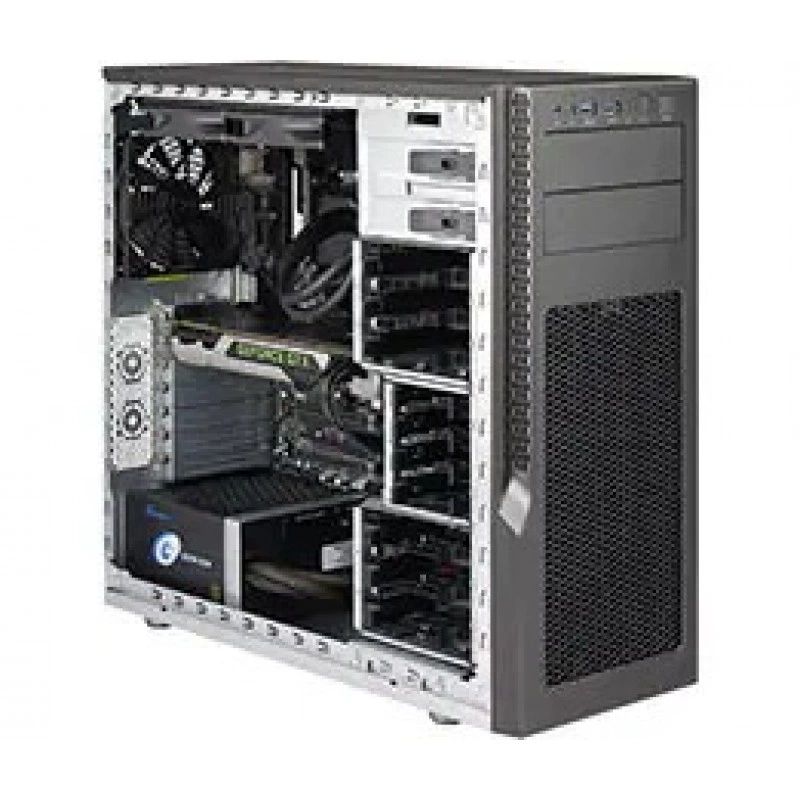

Серверная платформа SUPERMICRO 5130AD-T SYS-5130AD-T

BIOS и прошивка

Возможности BIOS

DMI (SMBIOS) 2.7 ACPI 5.0 Поддержка клавиатуры USB

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Встроенные устройства

SATA

SATA3 через PCH w/ RAID 0, 1, 5, 10

Сетевые контроллеры

Intel® i219V контроллер Intel® i210-AT контроллер Поддерживает 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход

Чипсет

Intel® Z270 Express чипсет

Интерфейсы ввода-вывода

SATA

6 SATA3 (6Gbps) портов

USB

4 USB 3.0 портов (2 Сзади, 2 через внутренних разъёмов) 8 USB 2.0 портов (2 Сзади, 6 через внутренних разъёмов) 4 USB 3.1 портов (3 Тип A, 1 Тип C)

Аудио

RealTek ALC1150 HD Audio 7.1 HD Jacks Поддержка SPDIF-Out (Сзади)

Видео

1 DP (Display порт), 1 HDMI

Последовательные интерфейсы

1 COM порт (внутренний разъём)

Сетевые интерфейсы

2 RJ45 Gigabit Ethernet сетевых портов LAN

Конструкция и габариты

Форм-фактор

Среднеразмерный башенный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Reset кнопка

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей

Мониторинг состояния

Контроль вентиляторов

Всего Пять 4-контактных разъёмов вентиляторов с поддержкой до 5 вентиляторы 5x Вентиляторы с контролем состояния по тахометру Мониторинг состояния для управления скоростью Контроль состояния для управления включением и выключением Поддержка 3-контактов вентиляторы (Без управления скоростью) Управление скоростью вентиляторов с низким уровнем шума Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль напряжений

Мониторинг для CPU ядер, +12V, +3.3V, +5V, +5V дежурное питание, VBAT, HT, Память, чипсет Напряжения. 5-Стабилизатор напряжения с переключением фаз с Автоматическое определение от 0.8375V-1.60V

Контроль температуры

Мониторинг CPU и среды корпуса Поддержка аварийного отключения CPU при перегреве FC Измерение температуры logic Thermal Monitor 2 (TM2) Поддержка PECI

Накопители и хранение данных

Внутренние отсеки

4x 2.5" отсеков для накопителей, и 6x Универсальные отсеки для размещения накопителей 3.5" или 2.5"

Периферийные отсеки

2x 5.25" Периферийные отсеки для накопителей

Охлаждение и вентиляция

Вентиляторы

3x 12cm PWM вентиляторы совместимость с 120mm и 240mm Комплекты водяного охлаждения с замкнутым контуром

Питание

+5Vsb

макс.: 2.5A & мин.: 0A

Входное питание

100-240Vac, 50-60Hz

Класс эффективности БП

Gold Certified

Конфигурации блоков питания

750W Multi-выход ATX блок питания     с modular кабель; 80Plus Gold

Линия +12V

макс.: 62A & мин.: 0.1A (100Vac-240Vac)

Линия +3.3V

макс.: 20A & мин.: 0A

Линия +5V

макс.: 20A & мин.: 0A

Ток по линии -12 В

макс.: 0.3A

Подключение и интерфейсы

Порты ввода-вывода

2 USB 3.0 портов 1 Earphone, 1 Microphone порт

Процессорная подсистема

Процессоры

Intel® 7th/6th Gen Core i7/i5/i3 серии; процессоры; CPU TDP Поддержка до 160W TDP Один сокет H4 (LGA 1151)

Размеры и физические параметры

Вес брутто

28.22 lbs (12.8 kg)

Вес нетто

22.27 lbs (10.1 kg)

Высота

18.1" (460mm)

Габариты упаковки

24.9" (H) x 14.2" (W) x 24.0" (D)

Глубина

19.4" (493mm)

Модель корпуса

CSE-GS5A-753K

Ширина

7.9" (201mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Напряжение памяти

1.2V

Память

4x 288-контактов DDR4 слотов DIMM Поддержка до 64GB DDR4 Non-ECC Un-Buffered Память (UDIMM) в 4 слотах DIMM

Поддерживаемые модули DIMM

16GB, 8GB, 4GB, 2GB, 1GB

Тип памяти

Частота до 3733MHz(OC) non-ECC DDR4 SDRAM 72-бит, 288-контактов (UDIMM) Модули DIMM с позолоченными контактами Поддержка Разгон до 3733MHz* * Поддерживаемые компоненты приведены в руководстве по эксплуатации

Слоты расширения

PCI Express

4 PCI-E 3.0 x16 слотов (run При 16/NA/16/NA, 8/8/8/8, Auto Switch) 1 PCI-E 3.0 x4 слот 2 PCIe 3.0 x4 M.2 (Поддержка 22110, RAID 0, 1) 2 PCIe 3.0 x4 U.2 (1 share с M.2, RAID 0, 1 Поддержка)

Совместимость

Интегрированная материнская плата

C7Z270-PG

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
