Серверная платформа SUPERMICRO SYS-531AD-I

BIOS и прошивка

Тип BIOS

AMI 256MB SPI Flash

Безопасность

Аппаратные средства

Доверенный платформенный модуль (TPM) 2.0

Видео и графика

Максимальное количество GPU

до 1 двухслотовый GPU

Встроенные устройства

SATA

SATA (6Gbps)

Сетевые контроллеры

1 RJ45 1GbE с Intel® PHY I219-V 1 RJ45 10GbE с Marvell® AQC113

Чипсет

Intel® Z790

Интерфейсы ввода-вывода

TPM

1 TPM внутренний разъём

USB

4 USB 2.0 портов (Сзади) 2 USB 2.0 портов (внутренний разъём) 2 портов (Спереди) 2 портов (Сзади)

Аудио

7.1 HD Audio

Видео

1 DisplayPort 1.4b порт 1 портов поддерживает 8K@60Hz as specified в HDMI® 2.1 (Сзади)

Конструкция и габариты

Форм-фактор

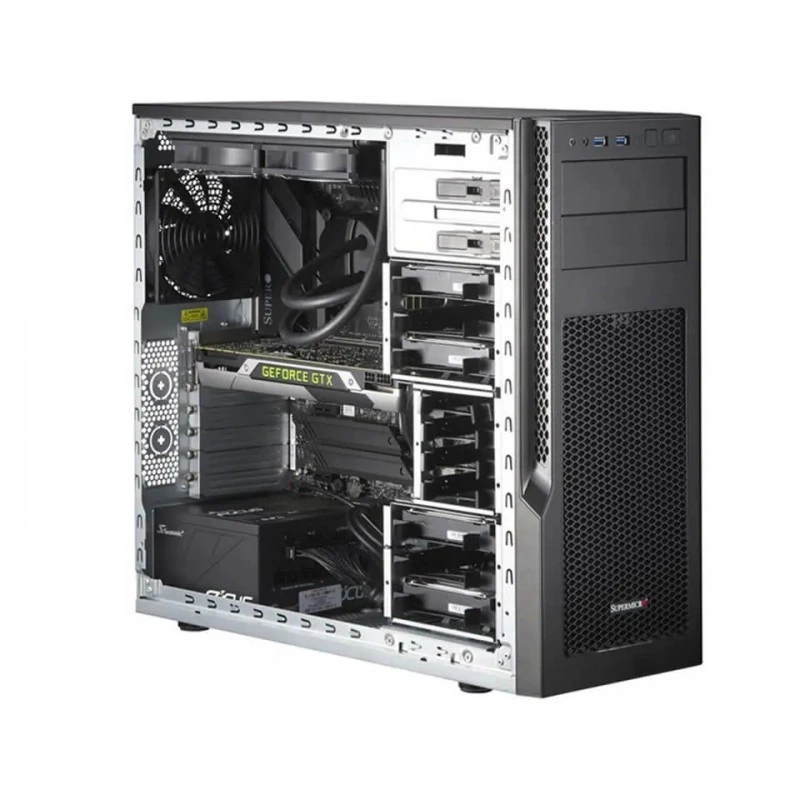

Среднеразмерный башенный

Мониторинг и индикация

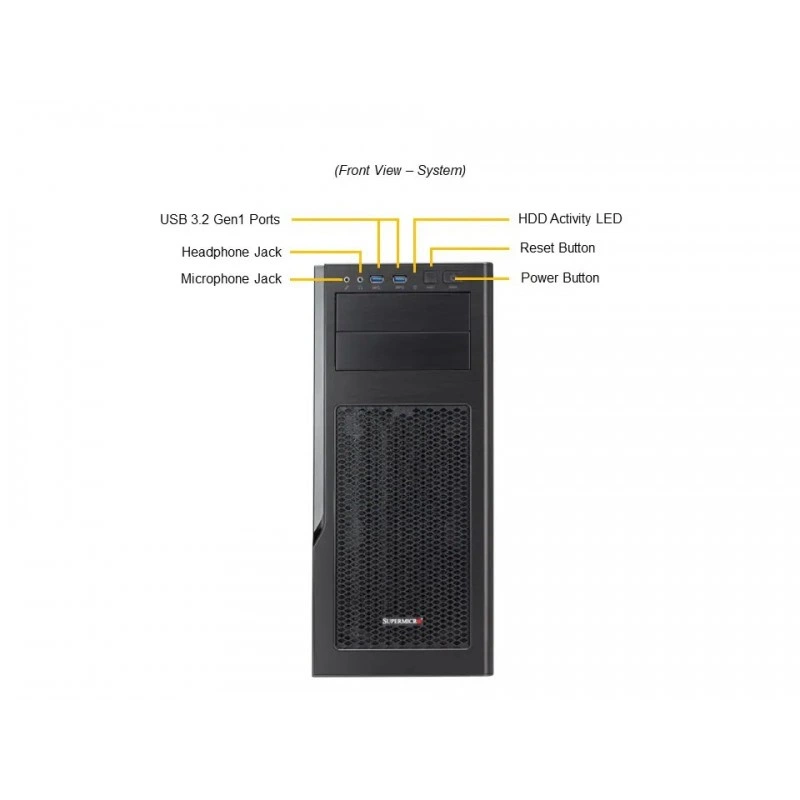

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Светодиодные индикаторы

Активность HDD LED Состояние питания LED

Мониторинг состояния

Дополнительные возможности

8-контактов 12v DC питание разъём, ACPI Управление питанием, ATX питание разъём, Вскрытие корпуса внутренний разъём, Управление включением после восстановления сетевого питания AC, Поддержка аварийного отключения CPU при перегреве для защиты процессора, RoHS, напряжение и Частота Разгон, WOL

Контроль напряжений

+1.0V PCH, +1.8V PCH, +12V, +3.3V, +5V, +5V дежурное питание, 1.05 (PCH), 3.3V дежурное питание, 5 (4-контактов), CPU, Температура CPU, Поддержка аварийного отключения CPU при перегреве, PCH Температура, Температура системы, VBAT, VRM Температура

Накопители и хранение данных

M.2

2 M.2 PCIe 3.0 x4 NVMe слотов (M-key 2280/22110) 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280/22110)

Конфигурация отсеков

Стандартная конфигурация: Всего 6 отсеков 6 Внутренний Фиксированный 3.5" SATA отсеков для накопителей

Периферийные отсеки

2 5.25" отсеков

Охлаждение и вентиляция

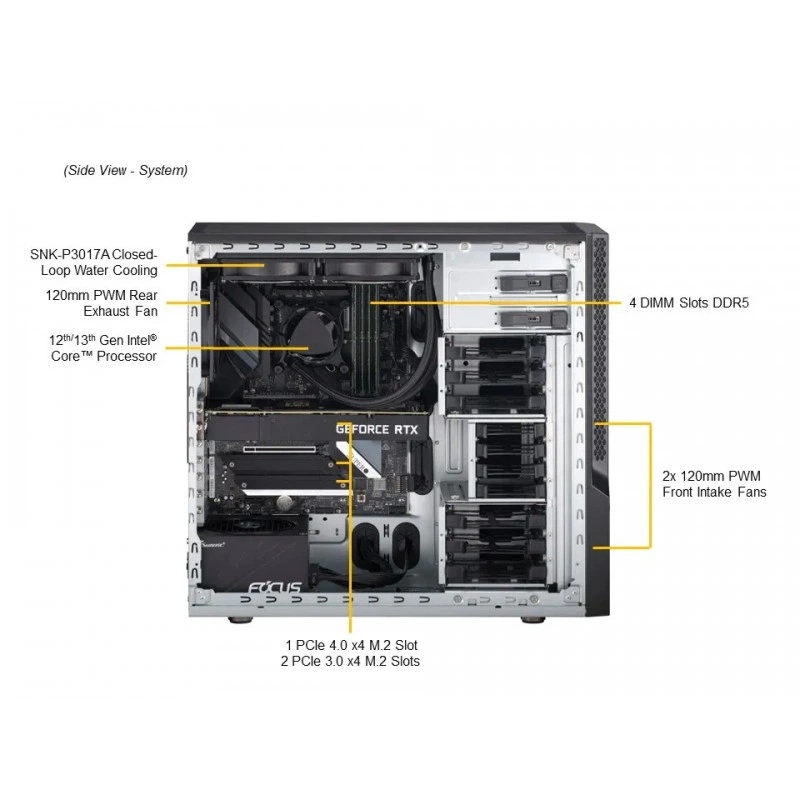

Вентиляторы

до 2x 120mm вентиляторов до 1x 120mm вентиляторов

Жидкостное охлаждение

Холодная пластина Непосредственно к микросхеме (D2C) (Опционально)

Процессорная подсистема

Максимум ядер и потоков

до 24C/48T; до 16MB кеш

Примечание

Поддержка до 125W TDP CPU (Воздушное охлаждение) Поддержка до 235W TDP CPU (Жидкостное охлаждение)

Процессоры

Один сокет V0 (LGA-1700) 14th/13th/12th Gen Intel® Core™ i9/i7/i5/i3, Pentium® и Celeron® процессоры

Размеры и физические параметры

Вес брутто

26 lbs (11.8 kg)

Вес нетто

20 lbs (9 kg)

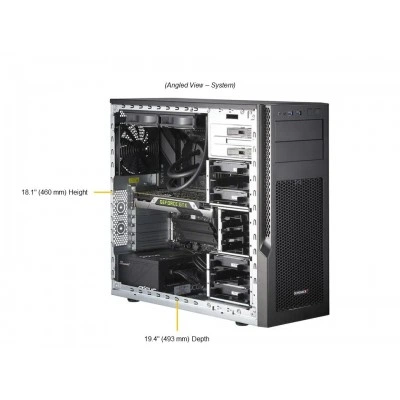

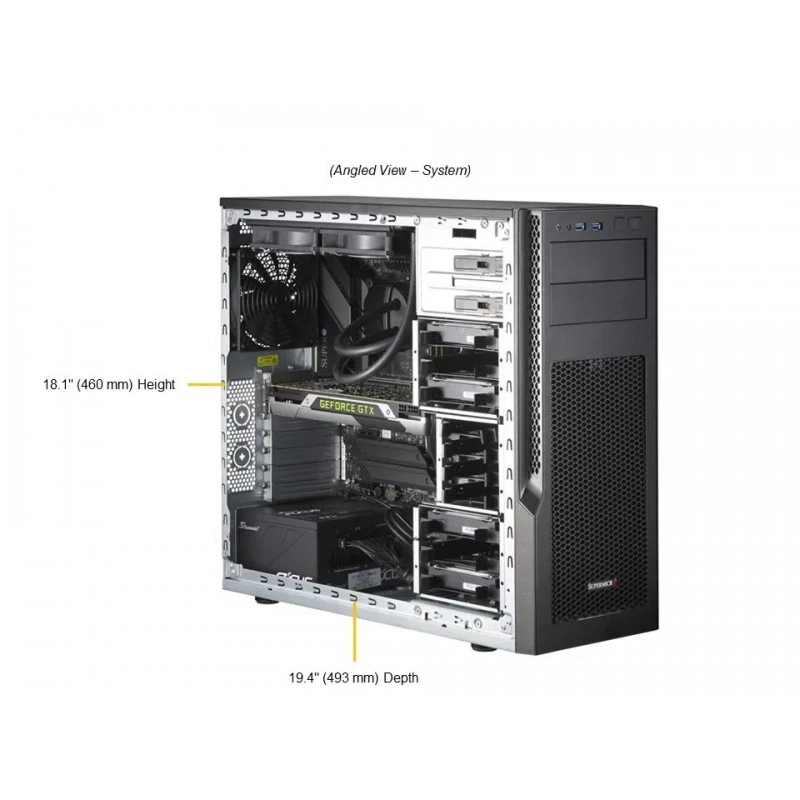

Высота

18.1" (460 mm)

Габариты упаковки

24.9" (H) x 14.2" (W) x 24" (D)

Глубина

19.4" (493 mm)

Модель корпуса

CSE-GS5A-754K

Ширина

7.9" (200 mm)

Системная память

Напряжение памяти

1.1V

Память

Количество слотов: 4 слотов DIMM Максимальная память (2DPC): до 128GB 4400MT/s non-ECC DDR5 UDIMM

Слоты расширения

Конфигурация PCI Express

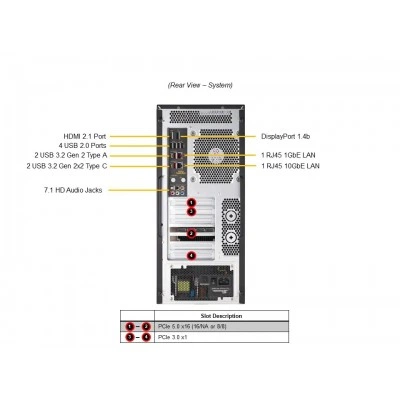

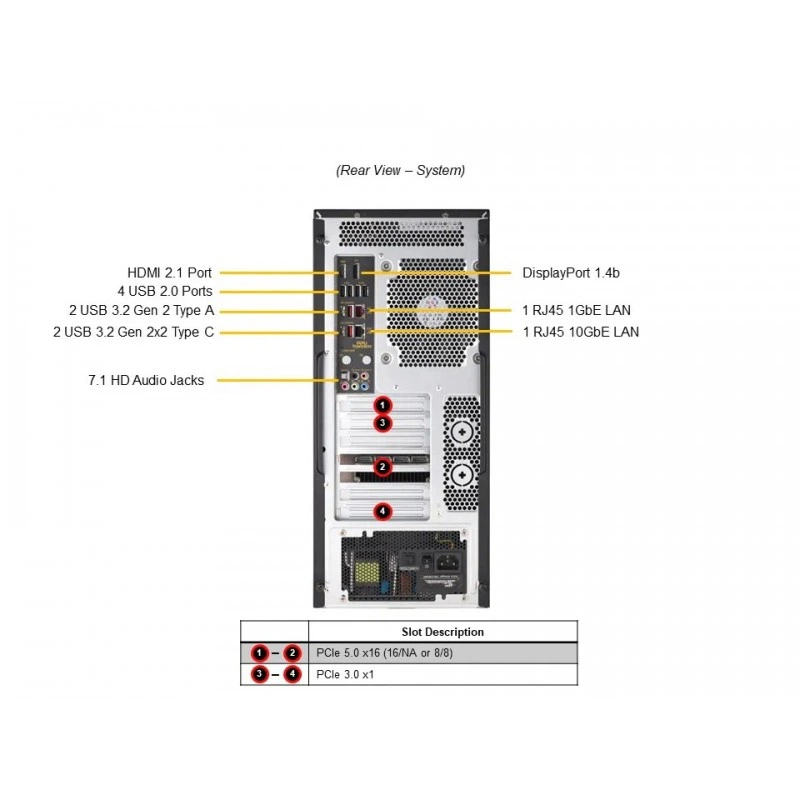

Стандартная конфигурация 2 PCIe 5.0 x8 FHFL слотов 2 PCIe 3.0 x1 FHFL слотов Вариант A 1 PCIe 5.0 x16 FHFL слот 2 PCIe 3.0 x1 FHFL слотов

Совместимость

Интегрированная материнская плата

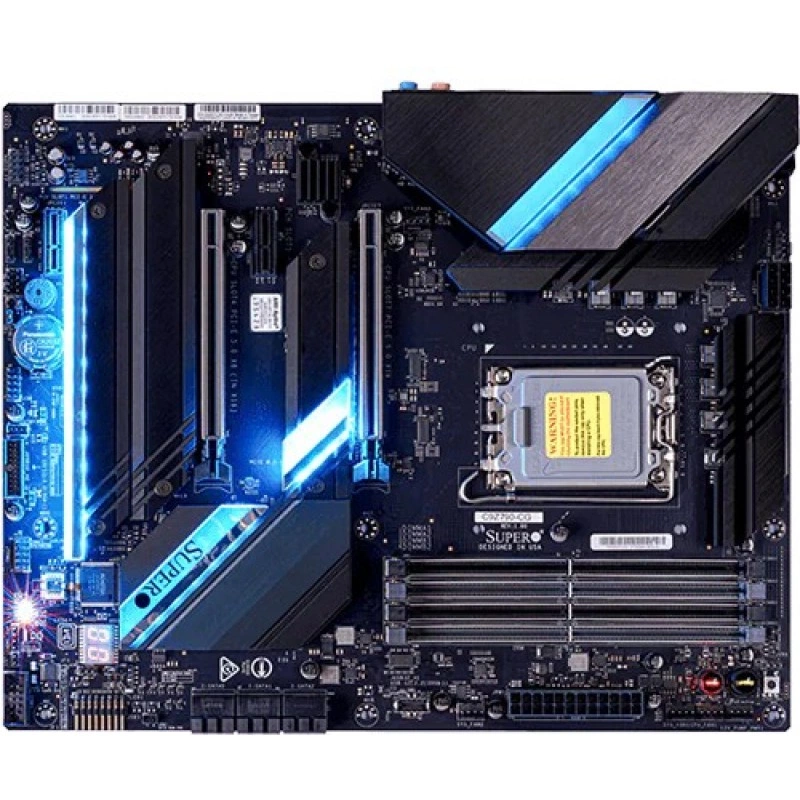

C9Z790-CG

Управление и программное обеспечение

Конфигурация питания

ACPI 6.0 Управление питанием

Программное обеспечение

Supermicro Update Manager (SUM) Supermicro SuperDoctor® 5 (SD5) Super Diagnostics Offline (SDO)

Управление и удаленный доступ

Операционные системы

RHEL 8.7, Windows 11

Условия эксплуатации

Условия эксплуатации

Рабочая температура: 10°C до 35°C (50°F до 95°F) Температура хранения: -40°C до 60°C (-40°F до 140°F) Относительная влажность при работе: 8% до 90% (без конденсации) Относительная влажность при хранении: 5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный / Gray
