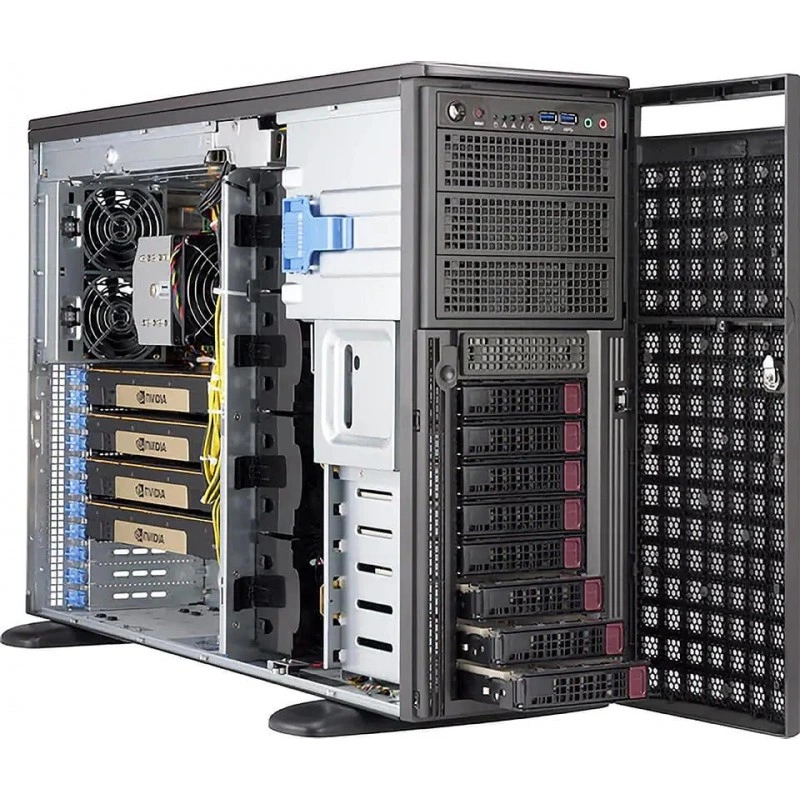

Серверная платформа SUPERMICRO SYS-540A-TR

BIOS и прошивка

Тип BIOS

AMI 256MB SPI Flash

Безопасность

Аппаратные средства

Доверенный платформенный модуль (TPM) 2.0 Silicon Root of Trust (RoT) – NIST 800-193 соответствие

Видео и графика

Максимальное количество GPU

до 4 двухслотовый или 4 один-Ширина GPU

Встроенные устройства

SATA

SATA (6Gbps)

Сетевые контроллеры

1 RJ45 1GbE с Intel® I210-AT 1 RJ45 1GbE с Realtek RTL8211F PHY (Выделенный IPMI) 1 RJ45 10GbE с Marvell® AQC113

Интерфейсы ввода-вывода

TPM

1 TPM внутренний разъём

USB

2 USB 2.0 портов (внутренний разъём) 2 USB 2.0 портов (Сзади) 2 портов (внутренний разъём) 4 портов (Сзади)

Видео

1 VGA порт

Конструкция и габариты

Форм-фактор

Full-Башенный Стоечный

Мониторинг и индикация

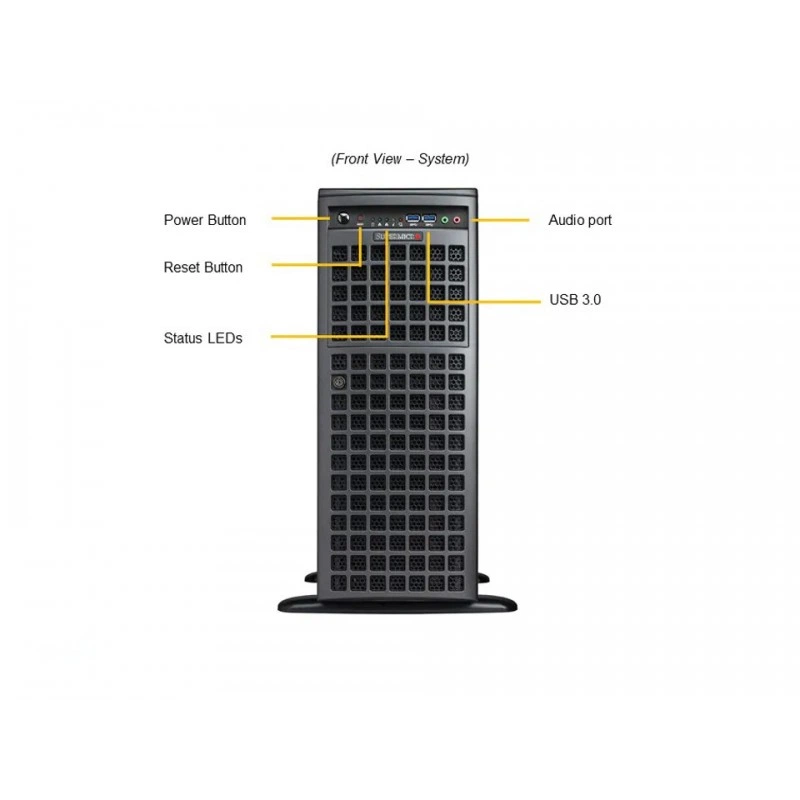

Кнопки

Включение/выключение питания Система Reset

Светодиодные индикаторы

Активность HDD сеть активность Включение питания Система Перегрев / Отказ вентилятора LED

Мониторинг состояния

Контроль напряжений

+1.8V, +12V, +3.3V, +5V, +5V дежурное питание, 10 -Состояние вентиляторов, 3.3V дежурное питание, HT, Память, VBAT

Накопители и хранение данных

M.2

4 M.2 PCIe 4.0 x4 NVMe слотов (M-key 2280/22110)

Конфигурация отсеков

Стандартная конфигурация: Всего 8 отсеков 8 Спереди с горячей заменой 3.5" SATA отсеков для накопителей

Периферийные отсеки

3 5.25" отсеков

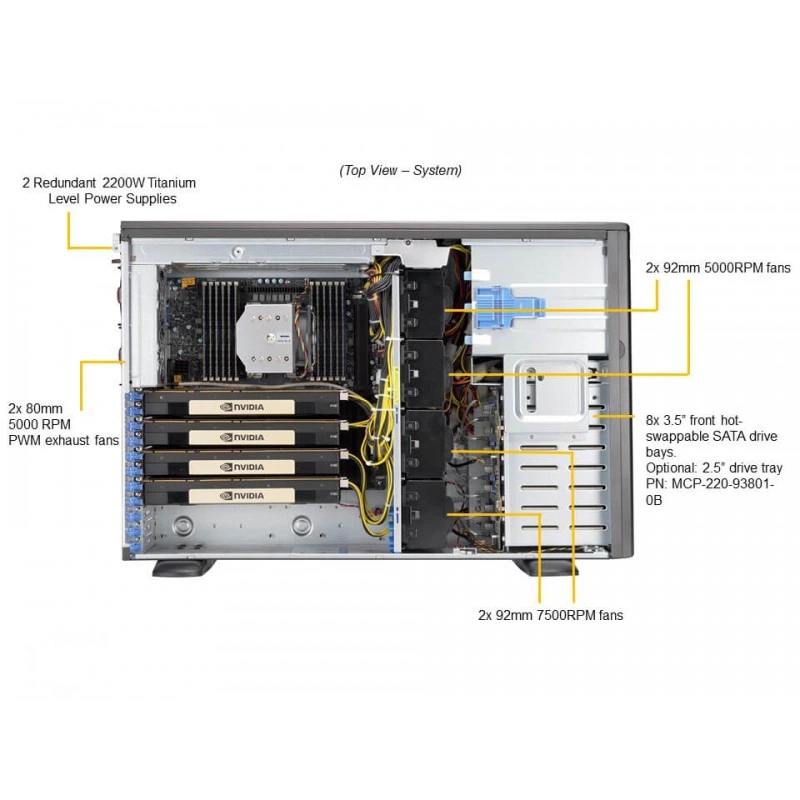

Охлаждение и вентиляция

Вентиляторы

до 4x 92mm вентиляторов до 2x 80mm вентиляторов

Процессорная подсистема

Максимум ядер и потоков

до 40C/80T; до 60MB кеш

Примечание

Поддержка до 270W TDP CPU (Воздушное охлаждение)

Процессоры

Один сокет P+ (LGA-4189) 3rd Gen Intel® Xeon® Scalable процессоры

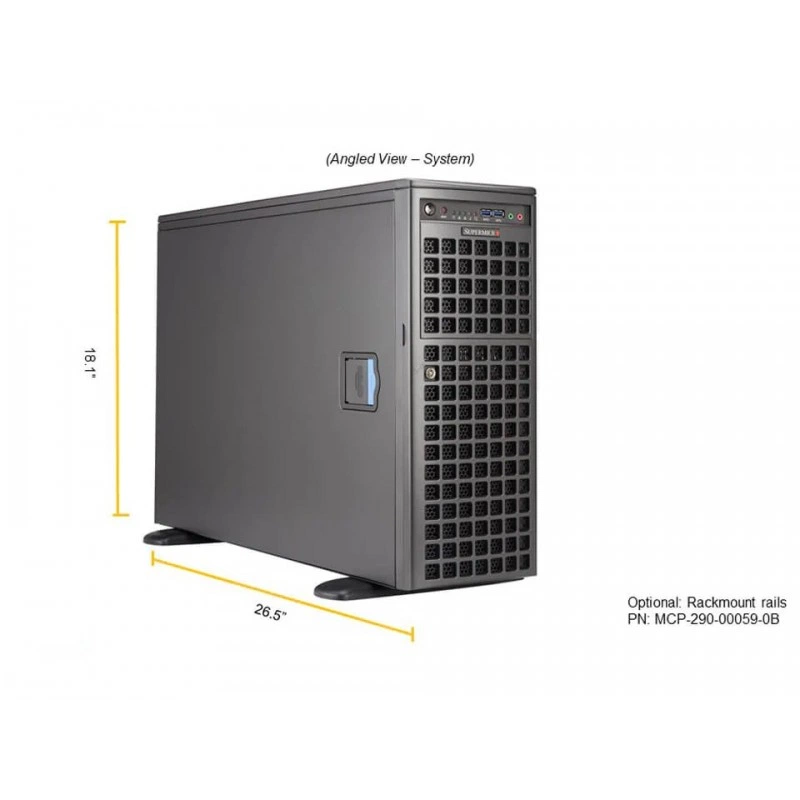

Размеры и физические параметры

Вес брутто

57 lbs (25.85 kg)

Вес нетто

52.9 lbs (24 kg)

Высота

18.32" (465.4 mm)

Габариты упаковки

12.95" (H) x 27.12" (W) x 38.22" (D)

Глубина

26.71" (678.5 mm)

Модель корпуса

CSE-747BTS-R2K20BP

Ширина

6.96" (177 mm)

Сертификация и стандарты

Функции безопасности

Прошивка с криптографической подписью Безопасная загрузка (Secure Boot) Безопасное обновление прошивки Автоматическое восстановление прошивки Блокировка системы

Системная память

Напряжение памяти

1.2V

Память

Количество слотов: 16 слотов DIMM Максимальная память (2DPC): до 4TB 3200MT/s ECC DDR4 RDIMM/LRDIMM

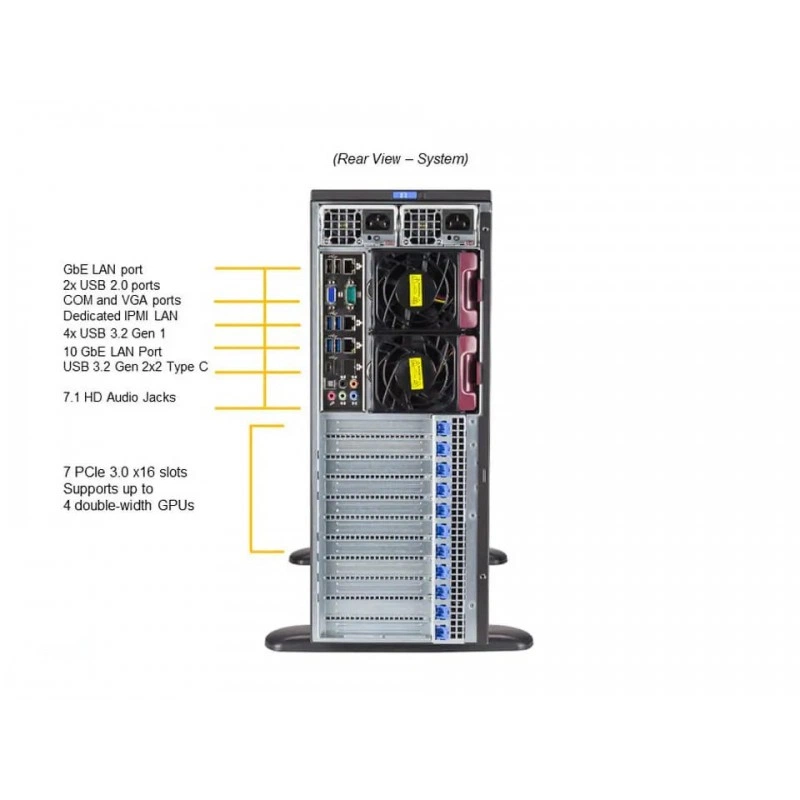

Слоты расширения

Конфигурация PCI Express

Стандартная конфигурация 7 PCIe 4.0 x16 FHFL слотов

Совместимость

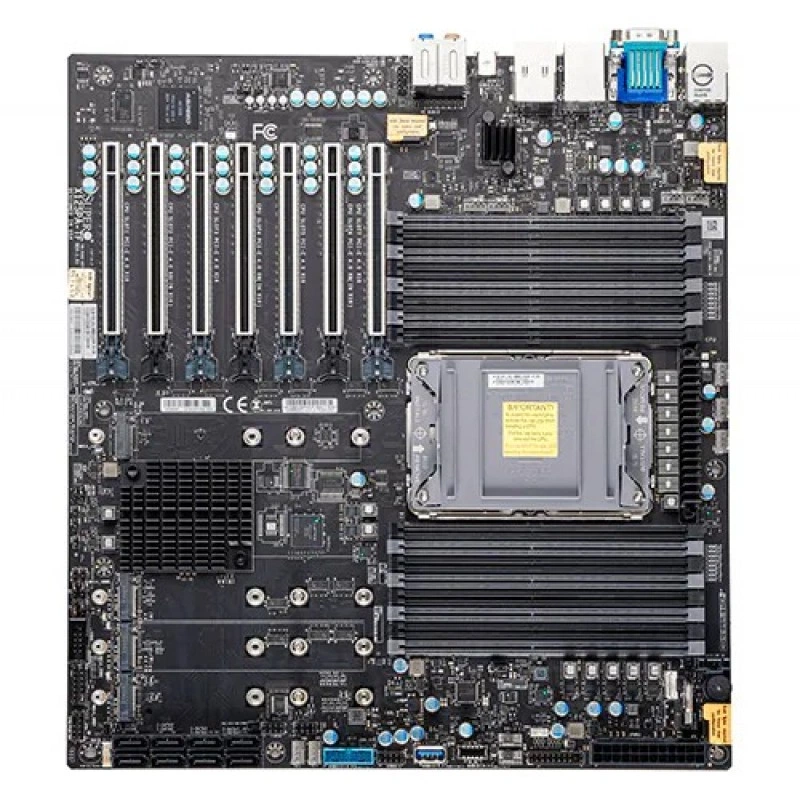

Интегрированная материнская плата

X12SPA-TF

Поддерживаемые GPU

NVIDIA PCIe: RTX A4000, RTX A5000, RTX A6000

Управление и программное обеспечение

Конфигурация питания

ACPI 6.0 Управление питанием

Программное обеспечение

SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Supermicro Update Manager (SUM) Supermicro SuperDoctor® 5 (SD5) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA)

Управление и удаленный доступ

Операционные системы

RHEL 8.4

Условия эксплуатации

Условия эксплуатации

Рабочая температура: 10°C до 35°C (50°F до 95°F) Температура хранения: -40°C до 60°C (-40°F до 140°F) Относительная влажность при работе: 8% до 90% (без конденсации) Относительная влажность при хранении: 5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
