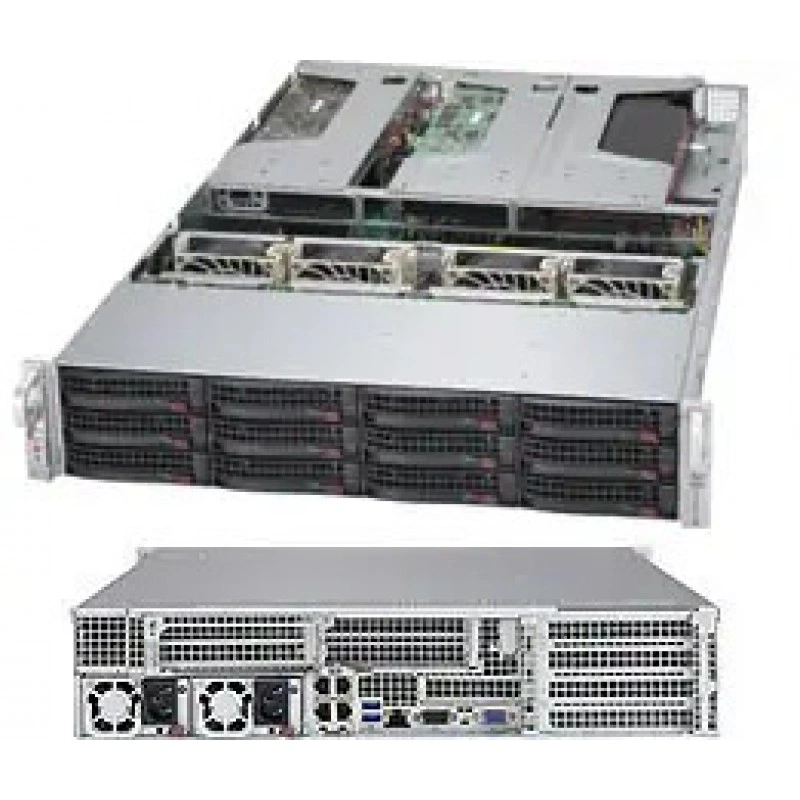

Сервер SUPERMICRO 6028UX-TR4 SYS-6028UX-TR4

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 Поддержка клавиатуры USB SMBIOS 2.7.1 UEFI 2.3.1

Тип BIOS

128Mb SPI Flash EEPROM с AMI® BIOS

Видео и графика

Графический контроллер

ASPEED AST2400 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10

Сетевые контроллеры

4x Gigabit Ethernet портов через AOC-2UR68-i4G

Чипсет

Intel® C612 чипсет

Интерфейсы ввода-вывода

DOM

2x SuperDOM (Disk on Module) портов

SATA

10x SATA3 (6Gbps) портов

USB

5x USB 3.0 портов (2 Сзади, 2 Встроенный внутренний разъём, 1 Тип A)

Видео

1x VGA разъём

Последовательные интерфейсы

1x Последовательный внутренний разъём

Сетевые интерфейсы

4x RJ45 Gigabit Ethernet сетевых портов LAN 1x RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Размеры

(W x H x L): 73.5 x 40 x 203 mm

Форм-фактор

2U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Светодиодные индикаторы

Состояние питания LED Активность HDD LED 2x Индикаторы сетевой активности Информация о системе (Перегрев/UID) LED

Накопители и хранение данных

NVMe

4x NVMe портов Поддержка через Опционально Райзер Ultra card (AOC-2UR8N4-i2XT)

Горячезаменяемые отсеки для накопителей

12x с горячей заменой 3.5" отсеков для накопителей: 10x SATA3 портов По умолчанию Опционально SAS3 Поддержка: 12x SAS3 Опционально NVMe Поддержка: 4x NVMe через AOC-2UR8N4-i2XT (2x 10GBase-T портов) Примечание: Опционально хранение данных card требуется до Поддержка more than 10 накопителей.

Интерфейс SAS

12x SAS3 портов Поддержка через Опционально Дополнительная плата

Охлаждение и вентиляция

Вентиляторы

4x 8cm Усиленный PWM вентиляторы

Питание

12V Standby

макс.: 2.1A / мин.: 0A

Входное питание

100-127Vac / 9.8 - 7A / 50-60Hz 200-240Vac / 7 - 5A / 50-60Hz 200-240Vdc / 7 - 5A (для Только CCC)

Выходная мощность

800W: 100 – 127Vac 1000W: 200 – 240Vac 1000W: 200 – 240Vdc (для Только CCC)

Класс эффективности БП

Titanium уровень   [ Отчёт об испытаниях ]

Линия +12V

макс.: 66.7A / мин.: 0A (100-127Vac) макс.: 83A / мин.: 0A (200-240Vac) макс.: 83A / мин.: 0A (200-240Vdc)

Тип выхода

25 Пар Разъём с позолоченными контактами

Процессорная подсистема

Кэш процессора

до 55MB† кеш

Максимум ядер

до 22 ядер†

Межпроцессорная шина

QPI до 9.6 GT/s

Примечание

† версия BIOS 2.0 или выше требуется * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

Intel® Xeon® процессор E5-2600 v4†/ v3 семейства (до 160W TDP) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

72 lbs (32.7 kg)

Вес нетто

36 lbs (16.4 kg)

Высота

3.5" (89mm)

Глубина

25.5" (647mm)

Модель корпуса

CSE-829UTS-R1K02P

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2 V

Память

16x 288-контактов DDR4 слотов DIMM до 2TB† ECC 3DS LRDIMM, 512GB ECC RDIMM

Поддерживаемые модули DIMM

RDIMM: 64GB, 32GB, 16GB, 8GB, 4GB LRDIMM: 64GB, 32GB 3DS LRDIMM: 128GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Слоты расширения

PCI Express

3x PCI-E 3.0 x16 слот (FH, 10.5" L) 3x PCI-E 3.0 x8 слотов (1 in x16 FH 10.5" L, 1 LP, 1 Внутренний LP) (Для полного доступа к слотам PCI-E и встроенным контроллерам должны быть установлены оба CPU. См. Руководство block Схема и AOC Поддержка Для подробной информации.)

Совместимость

Интегрированная материнская плата

X10DRU-X

Управление и программное обеспечение

Конфигурация питания

ACPI / APM Управление питанием Режим включения при восстановлении сетевого питания AC

Программное обеспечение

SuperDoctor® 5 Watch Dog NMI, SPM, SUM IPMI 2.0 Intel Node Manager

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
