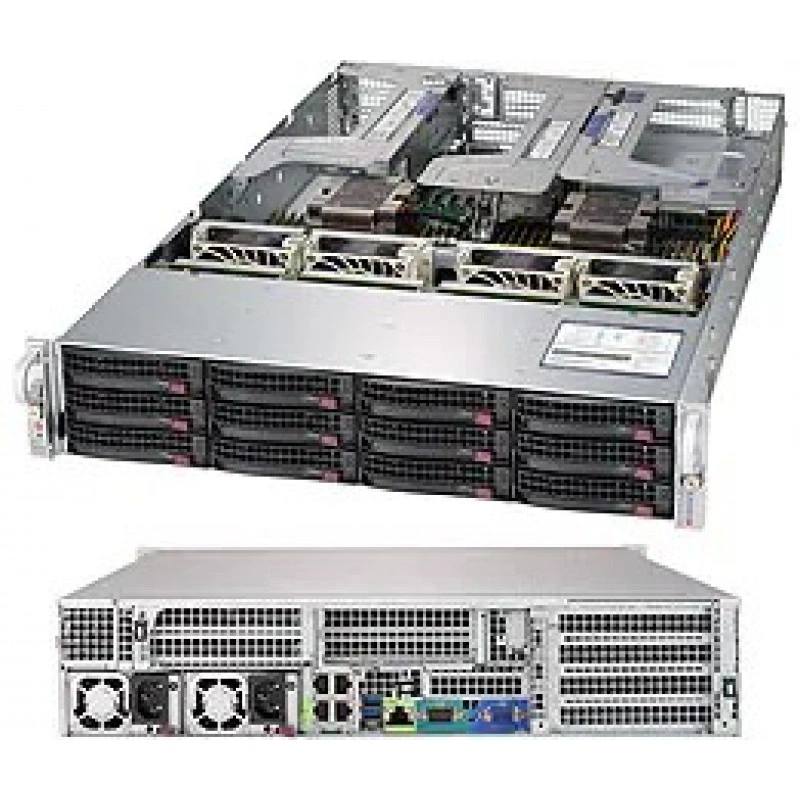

Сервер SUPERMICRO 6029U-TR4T SYS-6029U-TR4T

BIOS и прошивка

Тип BIOS

AMI 32Mb SPI Flash ROM

Видео и графика

Графический контроллер

ASPEED AST2500 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10

Сетевые контроллеры

4x 10GBase-T портов через AOC-2UR66-i4XTF (Intel® XL710-BM1 + X557-AT4)

Чипсет

Intel® C621 чипсет

Интерфейсы ввода-вывода

DOM

2 SuperDOM (Disk on Module) портов

SATA

12 SATA3 (6Gbps) портов

USB

3 USB 3.0 портов (2 Сзади, 1 Тип A)

Видео

2 VGA портов (1 Сзади, 1 Встроенный)

Последовательные интерфейсы

1 Последовательный внутренний разъём

Сетевые интерфейсы

4 RJ45 10GBase-T Ethernet сетевых портов LAN 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Размеры

(W x H x L): 73.5 x 40 x 203 mm

Форм-фактор

2U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Мониторинг CPU

Мониторинг ядер CPU, напряжений чипсета и памяти. 4+1 Стабилизатор напряжения с переключением фаз

Светодиодные индикаторы

Состояние питания LED Активность HDD LED Индикаторы сетевой активности Информация о системе (Перегрев/UID) LED

Мониторинг состояния

Контроль вентиляторов

Вентиляторы с контролем тахометра Мониторинг состояния для управления скоростью Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль температуры

Мониторинг CPU и среды корпуса Управление вентиляторами по температуре

Накопители и хранение данных

M.2

1 M.2 PCI-E 3.0 x4 M-Key NVMe или 1 M.2 M-Key SATA3 (2240/2260/2280/22110) через опциональную райзер-карту (см. список опциональных компонентов) 2 M.2 PCI-E 3.0 x4 M-Key NVMe (2260/2280/22110) через Опционально Дополнительная плата AOC-SLG3-2M2

Горячезаменяемые отсеки для накопителей

12 с горячей заменой 3.5" отсеков для накопителей 12 SATA3 портов По умолчанию; Опционально 8 SAS3 + 4 NVMe/SAS3

Интерфейс SAS

8 SAS3 + 4 SAS3/NVMe Поддержка Опционально

Оперативная память

Ограничение по модулям памяти

† 2933MHz при двух DIMM на канал достигается при использовании памяти, приобретённой у Supermicro †† Только Cascade Lake. Дополнительная информация доступна у представителя Supermicro.

Охлаждение и вентиляция

Вентиляторы

4 Усиленный 8cm PWM вентиляторы

Питание

12V Standby

макс.: 2.1A / мин.: 0A

Входное питание

100-127Vac / 9.8 - 7A / 50-60Hz 200-240Vac / 7 - 5A / 50-60Hz 200-240Vdc / 7 - 5A (для Только CCC)

Выходная мощность

800W: 100 – 127Vac 1000W: 200 – 240Vac 1000W: 200 – 240Vdc (для Только CCC)

Класс эффективности БП

Titanium уровень   [ Отчёт об испытаниях ]

Линия +12V

макс.: 66.7A / мин.: 0A (100-127Vac) макс.: 83A / мин.: 0A (200-240Vac) макс.: 83A / мин.: 0A (200-240Vdc)

Тип выхода

25 Пар Разъём с позолоченными контактами

Процессорная подсистема

Максимальное количество ядер

до 28 ядер

Примечание

‡ версия BIOS 3.2 или выше требуется до Поддержка 2nd Gen Intel® Xeon® Scalable процессоры (кодовое название Cascade Lake-R)

Процессоры

Два сокета P (LGA 3647) 2nd Gen Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡, два UPI до 10.4GT/s Поддержка CPU TDP 70-205W

Размеры и физические параметры

Вес брутто

72 lbs (32.7 kg)

Вес нетто

36 lbs (16.4 kg)

Высота

3.5" (89mm)

Глубина

28.46" (723mm)

Модель корпуса

CSE-829U2TS-R1K02P-T

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Память

24 слотов DIMM до 6TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM Поддерживает Intel® Optane™ DCPMM††

Тип памяти

2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM 2666 ECC DDR4 NVDIMM

Слоты расширения

PCI Express

2 PCI-E 3.0 x16 (FH, 10.5" L) 4 PCI-E 3.0 x8 (FH, 10.5" L) 1 PCI-E 3.0 x8 (LP) (Для полного доступа к слотам PCI-E и встроенным контроллерам должны быть установлены оба CPU. См. Руководство block Схема и AOC Поддержка Для подробной информации.)

Совместимость

Интегрированная материнская плата

X11DPU

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием

Программное обеспечение

Intel® Node Manager IPMI 2.0 KVM с выделенным LAN NMI SSM, SPM, SUM SuperDoctor® 5

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C ~ 35°C (50°F ~ 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
