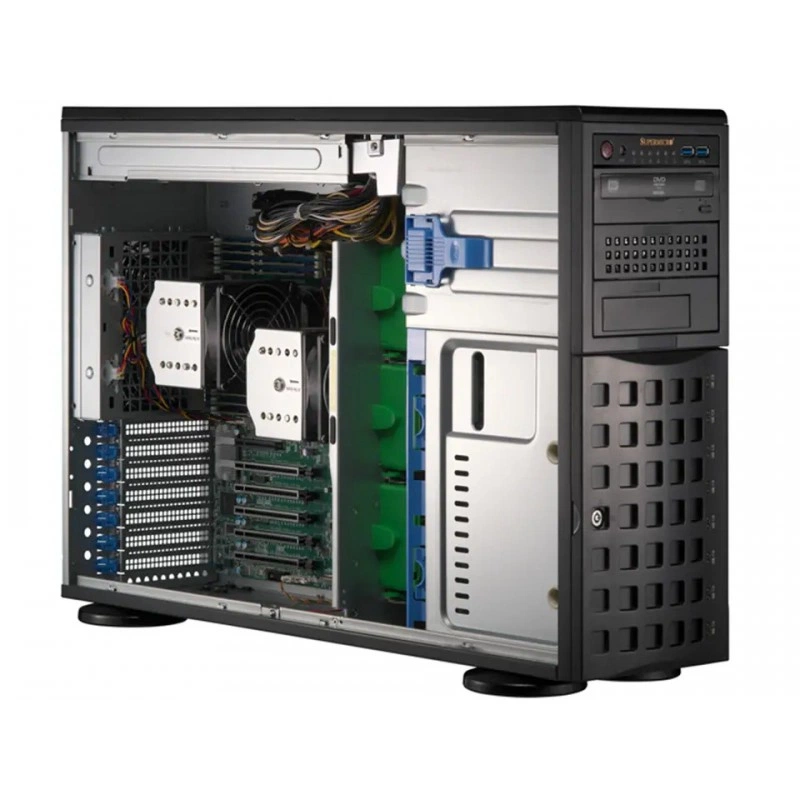

Серверная платформа SUPERMICRO SYS-741A-T

BIOS и прошивка

Тип BIOS

AMI 32MB SPI FLASH ROM

Безопасность

Аппаратные средства

Доверенный платформенный модуль (TPM) 2.0 Silicon Root of Trust (RoT) – NIST 800-193 соответствие

Видео и графика

Максимальное количество GPU

до 2 двухслотовый GPU

Встроенные устройства

SATA

SATA (6Gbps) ; RAID 0/1/5/10 Поддержка

Сетевые контроллеры

2 RJ45 10GbE

Интерфейсы ввода-вывода

DOM

2 SATA DOM (Disk on Module) портов

USB

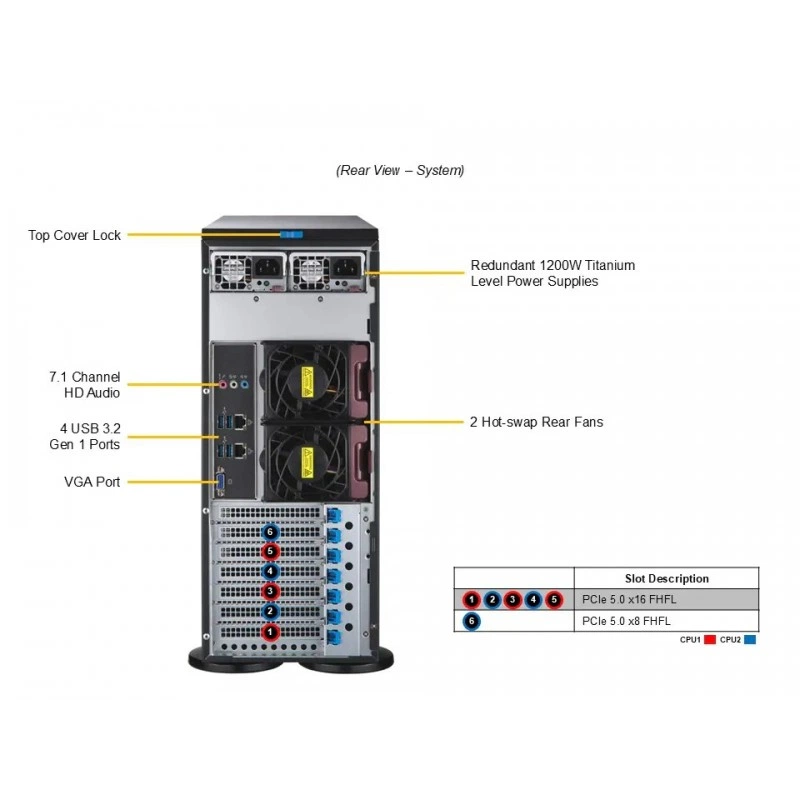

2 USB 3.2 Gen1 Тип-A портов (Спереди) 4 USB 3.0 Тип-A портов (Сзади)

Аудио

7.1 HD Audio Line Out Mic в

Видео

1 VGA порт

Сетевые интерфейсы

2 RJ45 10 GbE сетевых портов LAN (IPMI Общий На сетевой порт LAN 1)

Конструкция и габариты

Форм-фактор

4U Башенный Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Reset кнопка

Мониторинг CPU

Мониторинг ядер CPU, напряжений чипсета и памяти.

Светодиодные индикаторы

Активность HDD LED Индикаторы сетевой активности Состояние питания LED

Мониторинг состояния

Контроль вентиляторов

Разъёмы вентиляторов с широтно-импульсным управлением (PWM) Мониторинг состояния для управления скоростью

Контроль температуры

Мониторинг CPU и среды корпуса Управление вентиляторами по температуре

Накопители и хранение данных

M.2

2 M.2 NVMe/SATA слотов (M-key 2280/22110; VROC требуется для RAID)

NVMe

NVMe; RAID 0/1/5/10 Поддержка(VROC HW key требуется)

Конфигурация отсеков

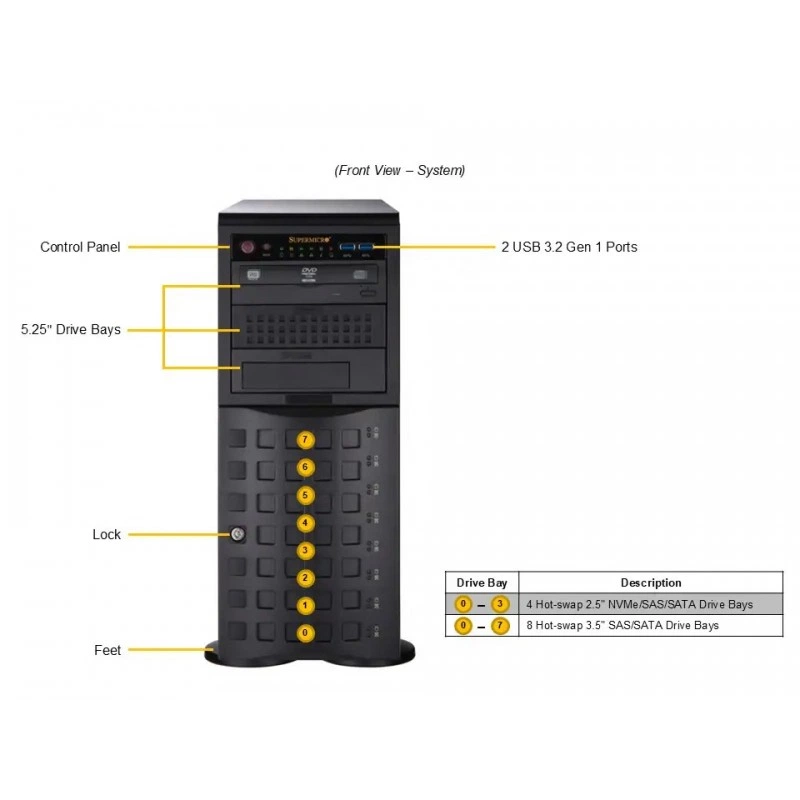

Стандартная конфигурация: Всего 8 отсеков 8 Спереди Фиксированный 3.5"/2.5" NVMe/SAS*/SATA отсеков для накопителей Вариант A: Всего 16 отсеков 8 Спереди Фиксированный 3.5"/2.5" 24G SAS*/SAS/SATA отсеков для накопителей 8 Спереди Фиксированный 2.5" 24G SAS*/NVMe*/SAS/SATA отсеков для накопителей (*24G SAS/NVMe/SAS Поддержка может потребоваться дополнительный контроллер хранения и/или кабели)

Периферийные отсеки

1 DVD отсек

Охлаждение и вентиляция

Вентиляторы

5 Усиленный（Hot Swap） 80mm вентиляторов (Опционально) 5 Acoustic Оптимизированный （Hot Swap） 80mm вентиляторов 1 Exterior 80mm вентиляторов (Опционально)

Питание

Конфигурации блоков питания

2x 1200W Резервируемые (1 + 1) Titanium уровень (96%) блоки питания

Подключение и интерфейсы

Интерфейс CPU-GPU

PCIe 5.0 x16 CPU-до-GPU Interconnect

Интерфейс GPU-GPU

PCIe

Процессорная подсистема

Максимум ядер и потоков

до 64C/128T; до 320MB кеш на CPU

Примечание

Поддержка до 350W TDP CPU (Воздушное охлаждение)

Процессоры

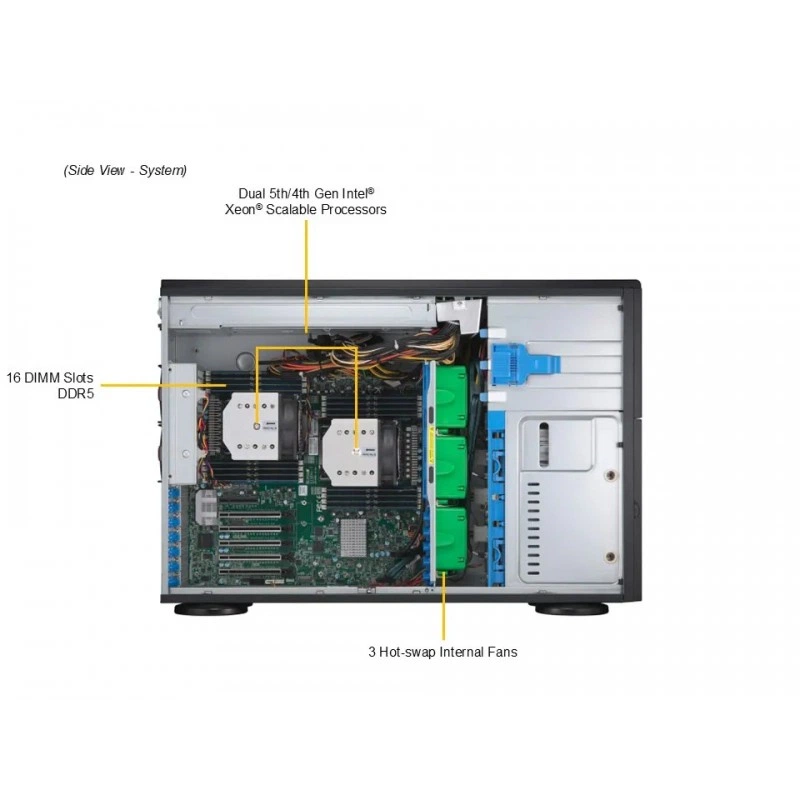

Два сокета E (LGA-4677) 5th Gen Intel® Xeon® / 4th Gen Intel® Xeon® Scalable процессоры

Размеры и физические параметры

Вес брутто

62 lbs (28.12 kg)

Вес нетто

59 lbs (26.76 kg)

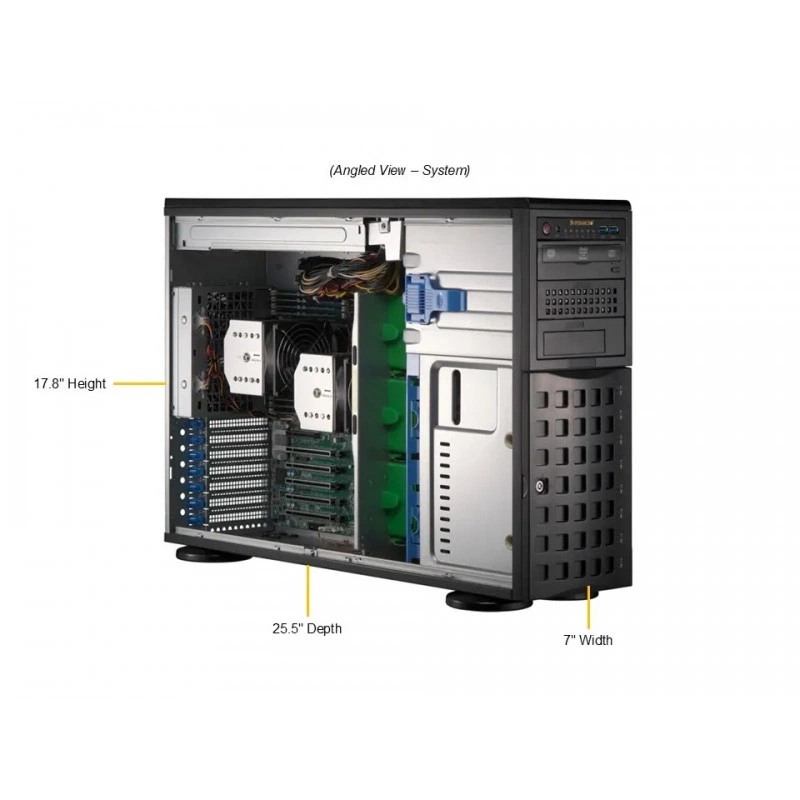

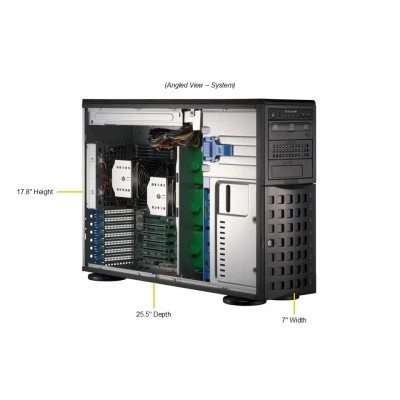

Высота

17.8" (452 mm)

Габариты упаковки

24.6" (H) x 14" (W) x 31.3" (D)

Глубина

25.5" (647 mm)

Модель корпуса

CSE-745BTS-R1K23BP3

Ширина

7" (178 mm)

Сертификация и стандарты

Функции безопасности

Прошивка с криптографической подписью Безопасная загрузка (Secure Boot) Безопасное обновление прошивки Автоматическое восстановление прошивки Безопасность цепочки поставок: удалённая аттестация Защита BMC во время работы Блокировка системы

Системная память

Напряжение памяти

1.1V

Память

Количество слотов: 16 слотов DIMM Максимальная память (1DPC): до 2TB 5600MT/s ECC DDR5 RDIMM

Слоты расширения

Конфигурация PCI Express

Стандартная конфигурация 5 PCIe 5.0 x16 FHFL слотов 1 PCIe 5.0 x8 FHHL слот

Совместимость

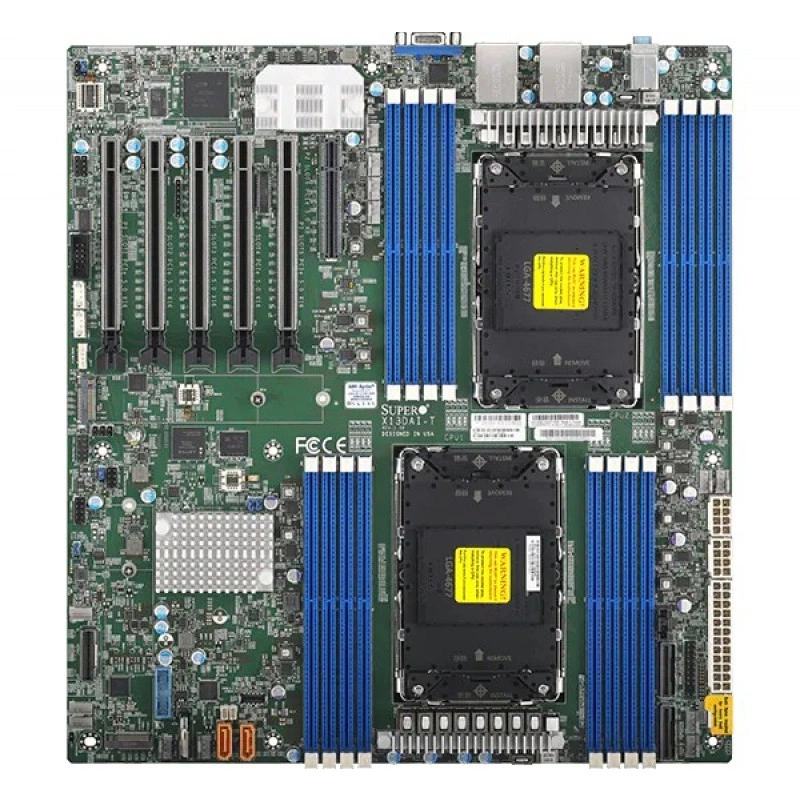

Интегрированная материнская плата

X13DAI-T

Поддерживаемые GPU

NVIDIA PCIe: NVIDIA RTX PRO™ 6000 Blackwell Max-Q Workstation Edition, NVIDIA RTX PRO™ 6000 Blackwell Workstation Edition, RTX 4000 Ada поколение, RTX 4000 SFF Ada поколение, RTX 5000 Ada, RTX 6000 Ada поколение

Управление и программное обеспечение

Конфигурация питания

Управление питанием ACPI/APM

Программное обеспечение

SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Supermicro Update Manager (SUM) Supermicro SuperDoctor® 5 (SD5) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA)

Управление и удаленный доступ

Операционные системы

RHEL 9.0, Windows Server 2022

Условия эксплуатации

Условия эксплуатации

Рабочая температура: 10°C до 35°C (50°F до 95°F) Температура хранения: -40°C до 60°C (-40°F до 140°F) Относительная влажность при работе: 8% до 90% (без конденсации) Относительная влажность при хранении: 5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
