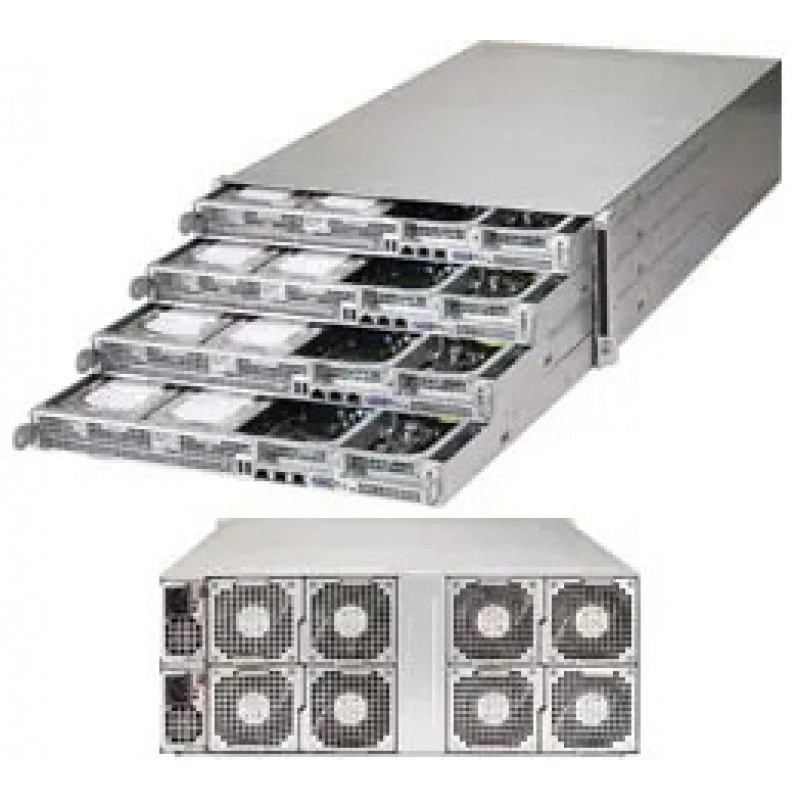

Серверная платформа SUPERMICRO F618H6-FTL+ SYS-F618H6-FTL+

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 PCI 2.2 ACPI 1.0 / 2.0 Поддержка клавиатуры USB SMBIOS 2.3 UEFI

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

ASPEED AST2400 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10

Сетевые контроллеры

Intel® i350 Два порта Gigabit Ethernet Очереди устройств виртуальных машин (Virtual Machine Device Queues) уменьшают накладные расходы ввода-вывода Поддерживает 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1 Realtek RTL8211E PHY (Выделенный IPMI)

Чипсет

Intel® C612 чипсет

Интерфейсы ввода-вывода

SATA

На один узел: 10 SATA3 (6Gbps) портов

USB

На один узел: 2 USB 3.0 портов

Видео

На один узел: 1 VGA разъём

Сетевые интерфейсы

На один узел: 2 RJ45 GbE портов 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Размеры

(W x H x L): 76 x 40 x 336 mm

Форм-фактор

4U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка UID

Светодиодные индикаторы

Состояние питания LED 2 Индикаторы сетевой активности

Накопители и хранение данных

SAS-контроллер

SAS3 (12Gbps) через Broadcom 3008 SW RAID 0, 1, 10 Поддержка

Интерфейс SAS

На один узел: 8 SAS3 (12Gbps) портов

Отсеки для накопителей

На один узел: 12 Фиксированный 3.5" SATA3 отсеков для накопителей Опционально 2.5" накопителей mounted в PCI-E слот

Охлаждение и вентиляция

Вентиляторы

8x 8cm Усиленный вентиляторы и PWM Управление скоростью вентиляторов

Питание

+5Vsb

макс.: 1A / мин.: 0A

Входное питание

1000W: 100-127 Vac / 12-9.5 A / 50-60 Hz 1800W: 200-220 Vac / 10-9.5 A / 50-60 Hz 1980W: 220-230 Vac / 10-9.8 A / 50-60 Hz 2000W: 230-240 Vac / 10-9.8 A / 50-60 Hz 2000W: 200-240 Vac / 11.8-9.8 A / 50-60 Hz (UL/cUL Только)

Выходная мощность

1000W: 100 – 127Vac 1800W: 200 – 220Vac 1980W: 220 – 230Vac 2000W: 230 – 240Vac 2000W: 200 – 240Vdc (UL/cUL Только)

Класс эффективности БП

Titanium уровень   [ Отчёт об испытаниях ]

Конфигурации блоков питания

2000W Резервируемые блоки питания     Titanium уровень (96%)

Линия +12V

макс.: 83.3A / мин.: 0A (100-127 Vac) макс.: 150A / мин.: 0A (200-220 Vac) макс.: 165A / мин.: 0A (220-230 Vac) макс.: 166.7A / мин.: 0A (230-240 Vac) макс.: 166.7A / мин.: 0A (200-240 Vac) (UL/cUL Только)

Тип выхода

27 Пар Разъём с позолоченными контактами

Процессорная подсистема

Кэш процессора

до 55MB† кеш

Максимум ядер

до 22 ядер†

Межпроцессорная шина

QPI до 9.6 GT/s

Примечание

† версия BIOS 2.0 или выше требуется * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

Intel® Xeon® процессор E5-2600 v4†/ v3 семейства (до 145W TDP) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

240 lbs (108.86 kg)

Вес нетто

200 lbs (90.72 kg)

Высота

6.96" (177mm)

Габариты упаковки

25.6" (W) x 11.8" (H) x 48.0" (D)

Глубина

35" (889mm)

Модель корпуса

CSE-F414IS2-R2K04BP

Ширина

17.63" (448mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2 V

Память

16x 288-контактов DDR4 слотов DIMM до 2TB† ECC 3DS LRDIMM, 1TB ECC RDIMM

Поддерживаемые модули DIMM

RDIMM: 64GB, 32GB, 16GB, 8GB, 4GB LRDIMM: 64GB, 32GB 3DS LRDIMM: 128GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Слоты расширения

PCI Express

На один узел: 2 PCI-E 3.0 x8 Низкопрофильный через райзер-карта

Совместимость

Интегрированная материнская плата

X10DRFF-CG

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
