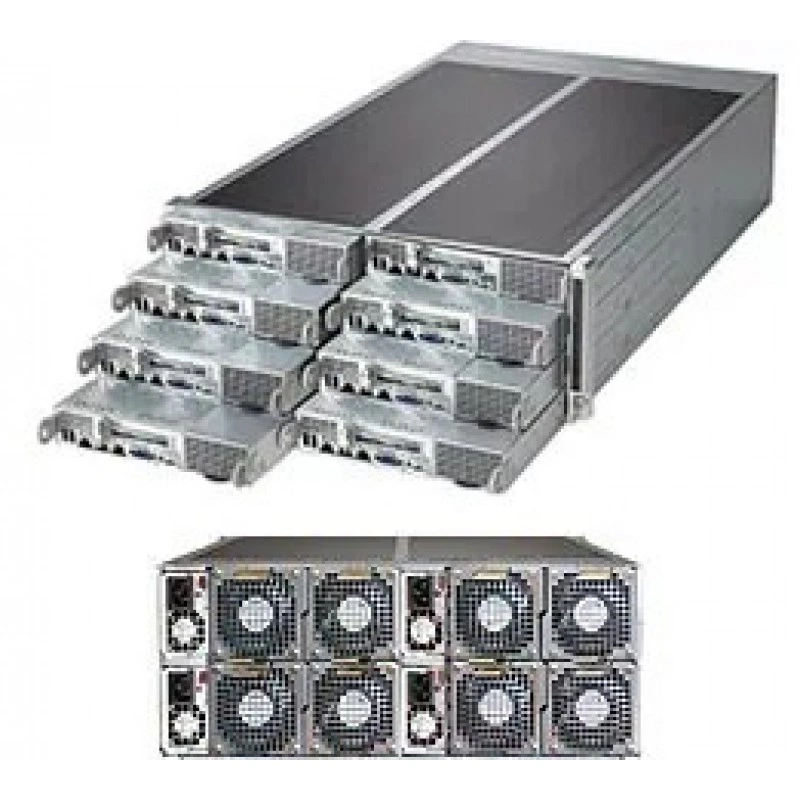

Серверная платформа SUPERMICRO F618R3-FT SYS-F618R3-FT

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 Поддержка клавиатуры USB SMBIOS 2.7.1 UEFI 2.3.1

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

ASPEED AST2400 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) с RAID 0, 1

Сетевые контроллеры

два Intel® i210 один порт Gigabit Ethernet Очереди устройств виртуальных машин (Virtual Machine Device Queues) уменьшают накладные расходы ввода-вывода Поддерживает 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8211E PHY (Выделенный IPMI)

Чипсет

Intel® C612 чипсет

Интерфейсы ввода-вывода

SATA

На один узел: 2x SATA3 (6Gbps) портов

USB

На один узел: 2x USB 3.0 портов

Видео

На один узел: 1x VGA порт

Сетевые интерфейсы

На один узел: 2x RJ45 Gigabit Ethernet сетевых портов LAN 1x RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Форм-фактор

4U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка UID

Светодиодные индикаторы

Состояние питания LED 2x Индикаторы сетевой активности

Накопители и хранение данных

Отсеки для накопителей

На один узел: 2x 3.5" Фиксированный SATA HDD салазок

Охлаждение и вентиляция

Вентиляторы

8x 8cm 9.5K RPM Сзади вентиляторы

Питание

Входное питание

1000W выход @ 100-120V, 12-10A, 50-60Hz 1200W выход @ 120-140V, 12-10A, 50-60Hz 1620W выход @ 180-240V, 10.5-8A, 50-60Hz

Выходные параметры БП

1000W: +12V/84A; +5Vsb/4A 1200W: +12V/100A; +5Vsb/4A 1620W: +12V/150A; +5Vsb/4A

Класс эффективности БП

Platinum Certified   [ Отчёт об испытаниях ]

Конфигурации блоков питания

1620W Резервируемые блоки питания     Platinum уровень (94%)

Процессорная подсистема

Кэш процессора

до 55MB† кеш

Максимум ядер

до 22 ядер†

Межпроцессорная шина

QPI до 9.6 GT/s

Примечание

† версия BIOS 2.0 или выше требуется * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

Intel® Xeon® процессор E5-2600 v4†/ v3 семейства (до 145W TDP) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

200 lbs (90.71 kg)

Вес нетто

150 lbs (68.04 kg)

Высота

6.96" (177mm)

Габариты упаковки

28.3" (W) x 15.0" (H) x 42.4" (D)

Глубина

29" (737mm)

Модель корпуса

CSE-F418IL-R1K62BP

Ширина

17.63" (448mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2 V

Память

8x 288-контактов DDR4 слотов DIMM до 1TB† ECC 3DS LRDIMM, 512GB ECC RDIMM

Поддерживаемые модули DIMM

RDIMM: 64GB, 32GB, 16GB, 8GB, 4GB LRDIMM: 64GB, 32GB 3DS LRDIMM: 128GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Слоты расширения

PCI Express

На один узел: 1x PCI-E 3.0 x16 Низкопрофильный через райзер-карта

Совместимость

Интегрированная материнская плата

X10DRFF

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
