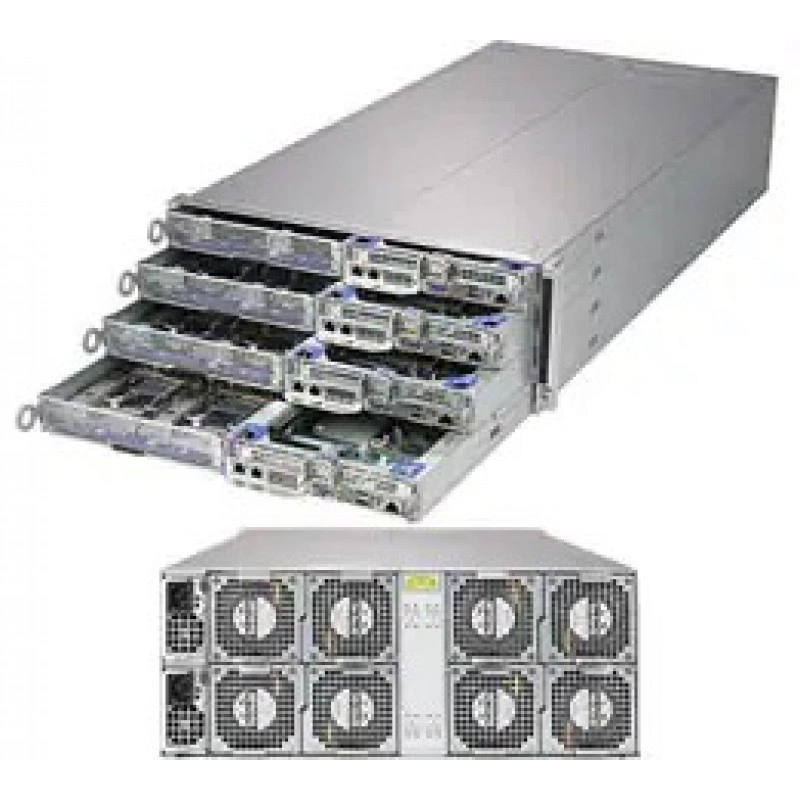

Серверная платформа SUPERMICRO F619H6-FT SYS-F619H6-FT

BIOS и прошивка

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

ASPEED AST2500 BMC

Встроенные устройства

SATA

SATA3 (6Gbps); RAID 0, 1, 5, 10

Сетевые контроллеры

Гибкий Сетевые возможности через SIOM

Чипсет

Intel® C621 чипсет

Интерфейсы ввода-вывода

USB

На один узел: 2 USB 3.0 портов (Спереди)

Видео

На один узел: 1 VGA порт (Спереди)

Сетевые интерфейсы

На один узел: SIOM Гибкий сеть card 1 RJ45 Выделенный порт IPMI LAN (Спереди)

Конструкция и габариты

Размеры

(W x H x L): 76 x 40 x 336 mm

Форм-фактор

4U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка UID

Мониторинг CPU

Мониторинг ядер CPU, напряжений чипсета и памяти. 4+1 Стабилизатор напряжения с переключением фаз

Светодиодные индикаторы

Состояние питания LED Индикаторы сетевой активности Информация LED (вентилятор failure, Перегрев)

Мониторинг состояния

Контроль вентиляторов

Вентиляторы с контролем тахометра Мониторинг состояния для управления скоростью Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль температуры

Мониторинг CPU и среды корпуса Управление вентиляторами по температуре

Накопители и хранение данных

M.2

На один узел: M.2 Интерфейс: 2 SATA/PCI-E 3.0 x4, RAID 0 & 1 M.2 Форм-фактор: 2260/2280/22110 M.2 Key: M-Key

Отсеки для накопителей

На один узел: 12 Фиксированный 3.5" SATA3 отсеков для накопителей

Оперативная память

Ограничение по модулям памяти

На один узел: † 2933MHz при двух DIMM на канал достигается при использовании памяти, приобретённой у Supermicro †† Только Cascade Lake. Дополнительная информация доступна у представителя Supermicro.

Охлаждение и вентиляция

Вентиляторы

8x 8cm Сзади вентиляторы на Корпус enclosure

Питание

+5Vsb

макс.: 1A / мин.: 0A

Входная частота

50-60Hz

Класс эффективности БП

Titanium уровень   [ Отчёт об испытаниях ]

Конфигурации блоков питания

2200W два блоки питания     Titanium уровень (96% Efficiency)

Линия +12V

макс.: 100A / мин.: 0A (100-127Vac) макс.: 150A / мин.: 0A (200-220Vac) макс.: 165A / мин.: 0A (220-230Vac) макс.: 174.17A / мин.: 0A (230-240Vac) макс.: 183.3A / мин.: 0A (220-240Vac)

Параметры БП

1200W с Вход 100-127Vac 1800W с Вход 200-220Vac 1980W с Вход 220-230Vac 2090W с Вход 230-240Vac 2200W с Вход 220-240Vac (для UL/cUL use Только) 2090W с Вход 230-240Vdc (для Только CCC)

Тип выхода

Объединительные платы (Позолоченные контакты)

Процессорная подсистема

Максимальное количество ядер

На один узел: до 28 ядер

Примечание

На один узел: ‡ версия BIOS 3.2 или выше требуется до Поддержка 2nd Gen Intel® Xeon® Scalable процессоры (кодовое название Cascade Lake-R)

Процессоры

На один узел: Два сокета P (LGA 3647) 2nd Gen Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡, два UPI до 10.4GT/s Поддержка CPU TDP 70-125W

Размеры и физические параметры

Вес брутто

200 lbs (90.71 kg)

Вес нетто

150 lbs (68.04 kg)

Высота

6.96" (177mm)

Габариты упаковки

28.3" (W) x 15.0" (H) x 42.4" (D)

Глубина

29" (737mm)

Модель корпуса

CSE-F414IS4-R2K20BP

Ширина

17.63" (448mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Память

На один узел: 12 слотов DIMM до 3TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM Поддерживает Intel® Optane™ DCPMM††

Тип памяти

На один узел: 2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM

Слоты расширения

PCI Express

На один узел: 1 PCI-E 3.0 x16 (Низкопрофильный) 1 PCI-E 3.0 x8 (Низкопрофильный) 1 PCI-E 3.0 x16 (SIOM)

Совместимость

Интегрированная материнская плата

X11DPFF-SN

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием

Программное обеспечение

Intel® Node Manager IPMI 2.0 KVM с выделенным LAN SuperDoctor® 5 Watch Dog

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C ~ 35°C (50°F ~ 95°F) Температура хранения:    -40°C до 60°C (-40°F до 140°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
