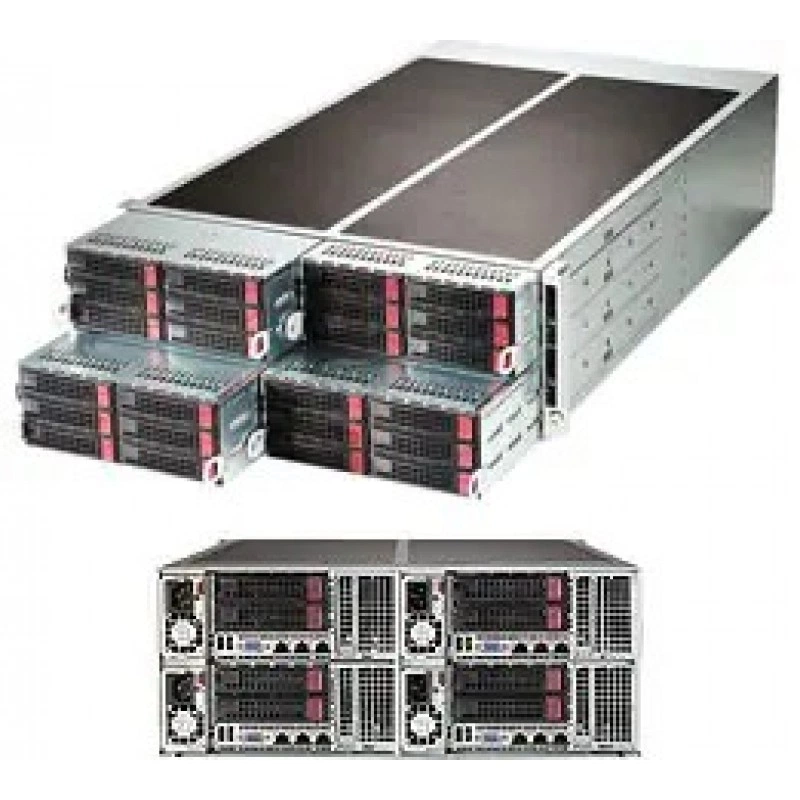

Серверная платформа SUPERMICRO F628R3-RTBPT+ SYS-F628R3-RTBPT+

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 PCI 2.2 ACPI 1.0 / 2.0 Поддержка клавиатуры USB SMBIOS 2.3 UEFI

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

ASPEED AST2400 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10

Сетевые контроллеры

Intel® X540 Два порта 10GBase-T Очереди устройств виртуальных машин (Virtual Machine Device Queues) уменьшают накладные расходы ввода-вывода Поддерживает 10GBASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (Выделенный IPMI)

Чипсет

Intel® C612 чипсет

Интерфейсы ввода-вывода

SATA

На один узел: 10x SATA3 (6Gbps) портов

USB

На один узел: 2x USB 3.0 портов

Видео

На один узел: 1x VGA порт

Сетевые интерфейсы

На один узел: 2x RJ45 10GBase-T портов 1x RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Форм-фактор

4U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка UID

Светодиодные индикаторы

Состояние питания LED Индикатор активности накопителей 2x Индикаторы сетевой активности Информация LED (UID, вентилятор failure, Перегрев)

Накопители и хранение данных

Горячезаменяемые отсеки для накопителей

На один узел: (6+2) 3.5" с горячей заменой SATA3 HDD салазок

Охлаждение и вентиляция

Вентиляторы

На один узел: 2x 8cm 11k RPM Средний вентиляторы

Питание

Входное питание

1000W выход @ 100-140V, 8-12A, 50-60Hz 1280W выход @ 180-240V, 6-8A, 50-60Hz

Выходные параметры БП

1000W: +12V/83A; +5Vsb/4A 1280W: +12V/106.7A, +5Vsb/4A

Класс эффективности БП

Platinum Certified   [ Отчёт об испытаниях ]

Конфигурации блоков питания

1280W Резервируемые блоки питания     Platinum уровень (95%)

Процессорная подсистема

Кэш процессора

до 55MB† кеш

Максимум ядер

до 22 ядер†

Межпроцессорная шина

QPI до 9.6 GT/s

Примечание

† версия BIOS 2.0 или выше требуется * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

Intel® Xeon® процессор E5-2600 v4†/ v3 семейства (до 145W TDP) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

150 lbs (68.04 kg)

Вес нетто

105 lbs (47.63 kg)

Высота

6.96" (177mm)

Габариты упаковки

28.3" (W) x 15.0" (H) x 42.4" (D)

Глубина

29" (737mm)

Модель корпуса

CSE-F424AS-R1K28BP

Ширина

17.63" (448mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2 V

Память

16x 288-контактов DDR4 слотов DIMM до 2TB† ECC 3DS LRDIMM, 1TB ECC RDIMM

Поддерживаемые модули DIMM

RDIMM: 64GB, 32GB, 16GB, 8GB, 4GB LRDIMM: 64GB, 32GB 3DS LRDIMM: 128GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Слоты расширения

PCI Express

На один узел: 1 PCI-E 3.0 x16 (LP) + 1 Micro LP MicroLP Адаптер Matrix (Сетевые возможности Варианты)

Совместимость

Интегрированная материнская плата

X10DRFR-NT

Управление и программное обеспечение

Конфигурация питания

ACPI / APM Управление питанием Режим включения при восстановлении сетевого питания AC

Программное обеспечение

SuperDoctor® 5 Watch Dog NMI IPMI 2.0 SUM и SSM

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    5°C до 40°C (41°F до 104°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
