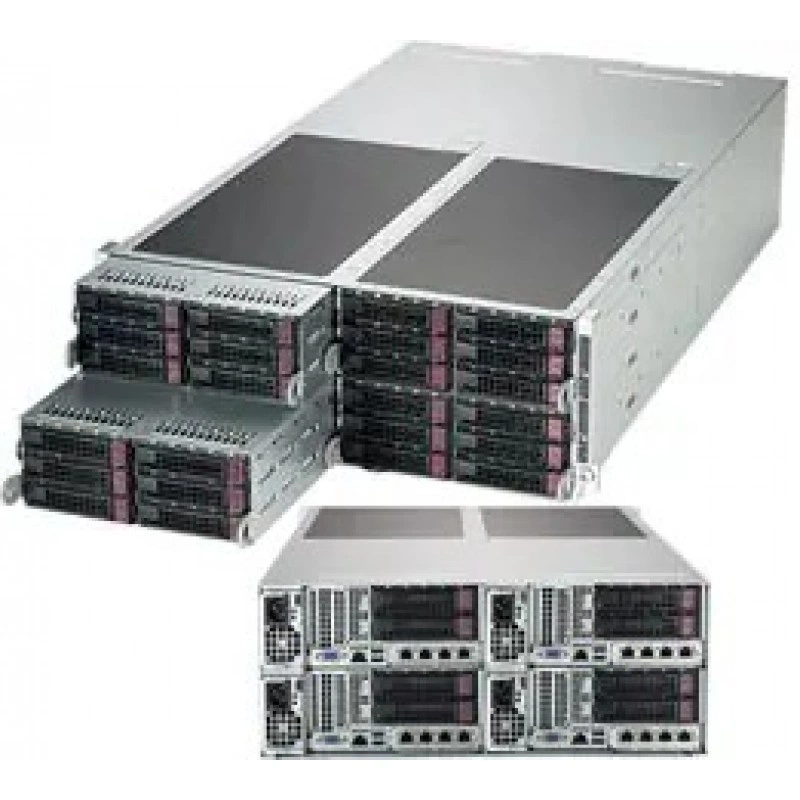

Серверная платформа SUPERMICRO F629P3-RTBN SYS-F629P3-RTBN

BIOS и прошивка

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

ASPEED AST2500 BMC

Встроенные устройства

SATA

SATA3 (6Gbps)

Сетевые контроллеры

Гибкий Сетевые возможности через SIOM

Чипсет

Intel® C621 чипсет

Интерфейсы ввода-вывода

USB

На один узел: 2 USB 3.0 портов (Сзади)

Видео

На один узел: 1 VGA порт

Сетевые интерфейсы

На один узел: SIOM Гибкий сеть card 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Размеры

(W x H x L): 76 x 40 x 336 mm

Форм-фактор

4U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка UID

Мониторинг CPU

Мониторинг ядер CPU, напряжений чипсета и памяти. 4+1 Стабилизатор напряжения с переключением фаз

Светодиодные индикаторы

Состояние питания LED Индикатор активности накопителей Индикаторы сетевой активности Информация LED (UID, вентилятор failure, Перегрев)

Мониторинг состояния

Контроль вентиляторов

Вентиляторы с контролем тахометра Мониторинг состояния для управления скоростью Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль температуры

Мониторинг CPU и среды корпуса Управление вентиляторами по температуре

Накопители и хранение данных

M.2

На один узел: M.2 Интерфейс: PCI-E 3.0 x4 M.2 Форм-фактор: 2260, 2280, 22110 M.2 Key: M-Key

NVMe

На один узел: 2 NVMe U.2 Вариант

Горячезаменяемые отсеки для накопителей

На один узел: 8 с горячей заменой 3.5" SATA3 или 6 с горячей заменой 3.5" SATA3 + 2 NVMe U.2

Оперативная память

Ограничение по модулям памяти

На один узел: † 2933MHz при двух DIMM на канал достигается при использовании памяти, приобретённой у Supermicro †† Только Cascade Lake. Дополнительная информация доступна у представителя Supermicro.

Охлаждение и вентиляция

Вентиляторы

На один узел: 2x 8cm 14 RPM Средний вентиляторы

Питание

+5Vsb

макс.: 4A / мин.: 0A

Входное питание

100-127Vac / 15-12A / 50-60Hz 200-240Vac / 8.5-7A / 50-60Hz 200-240Vdc / 8.5-7A (для Только CCC)

Выходная мощность

1000W/1200W

Класс эффективности БП

Titanium уровень   [ Отчёт об испытаниях ]

Конфигурации блоков питания

1200W Резервируемые блоки питания     Titanium уровень (96% Efficiency)

Линия +12V

макс.: 83A / мин.: 0A (100-127Vac) макс.: 100A / мин.: 0A (200-240Vac) макс.: 100A / мин.: 0A (200-240Vdc)

Тип выхода

19 Пар Разъём с позолоченными контактами

Процессорная подсистема

Максимальное количество ядер

На один узел: до 28 ядер

Примечание

На один узел: ‡ версия BIOS 3.2 или выше требуется до Поддержка 2nd Gen Intel® Xeon® Scalable процессоры (кодовое название Cascade Lake-R).   Расширенные решения охлаждения могут потребоваться для поддержки CPU с TDP выше 165W TDP, для дополнительной информации обратитесь в техническую поддержку Supermicro.

Процессоры

На один узел: Два сокета P (LGA 3647) 2nd Gen Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡, два UPI до 10.4GT/s Поддержка CPU TDP 70-165W с IVR

Размеры и физические параметры

Вес брутто

200 lbs (90.71 kg)

Вес нетто

150 lbs (68.04 kg)

Высота

6.96" (177mm)

Габариты упаковки

28.3" (W) x 15.0" (H) x 42.4" (D)

Глубина

29" (737mm)

Модель корпуса

CSE-F424AS2-R1K23BP

Ширина

17.63" (448mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Память

На один узел: 12 слотов DIMM до 3TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM Поддерживает Intel® Optane™ DCPMM††

Тип памяти

На один узел: 2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM

Слоты расширения

PCI Express

На один узел: 1 PCI-E 3.0 x16 (Низкопрофильный) 1 PCI-E 3.0 x16 (SIOM)

Совместимость

Интегрированная материнская плата

X11DPFR-SN

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием

Программное обеспечение

Intel® Node Manager IPMI 2.0 KVM с выделенным LAN SuperDoctor® 5 Watch Dog

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C ~ 35°C (50°F ~ 95°F) Температура хранения:    -40°C до 60°C (-40°F до 140°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
