Компактный мини-башенный сервер Supermicro SYS-521AD-TN2

Основная информация о компактном мини-башенном сервере Supermicro

Supermicro SYS-521AD-TN2 - компактная мини-башенная система класса IoT, рассчитанная на задачи пограничных вычислений, видеопотоков, хранения данных и работы в небольших офисных и специализированных инсталляциях. В основе решения используется интегрированная плата X13SAV-LVDS и корпус форм-фактора Compact Mini-Tower. Конфигурация ориентирована на установку процессоров Intel Core 14-го, 13-го и 12-го поколений с разъемом LGA-1700, что позволяет подбирать производительность под конкретный сценарий эксплуатации.

Функциональные возможности SYS-521AD-TN2

Система поддерживает широкий набор функций для повседневной серверной и edge-эксплуатации. Предусмотрена работа с процессорами Intel Core i9, i7, i5, i3, Pentium и Celeron, поддержка AMT vPro, TPM 2.0, а также средства мониторинга состояния CPU, памяти, температуры и вентиляторов. Для вывода изображения используются встроенная графика Intel UHD Graphics, два порта DisplayPort и видеовыходы HDMI 2.0b и HDMI 1.4. Набор интерфейсов включает USB-порты спереди и сзади, сетевые порты 1 GbE и 2.5 GbE, а также поддержку SATA 6 Гбит/с и M.2 M-Key / E-Key. Корпус предусматривает дисковые отсеки для накопителей и опциональный slim DVD-ROM.

Технические особенности

• Процессорный разъем LGA-1700.
• Поддержка 14th/13th/12th Gen Intel Core i9/i7/i5/i3/Pentium/Celeron Processor.
• Чипсет Intel Q670E.
• 2 слота DDR4 SO-DIMM, максимум до 64 ГБ, 3200 MT/s, non-ECC.
• Напряжение памяти 1.2 V.
• 1 слот PCIe 5.0 x16.
• Встроенный TPM chip onboard с возможностью отключения через jumper.
• Поддержка M.2 M-Key и E-Key.

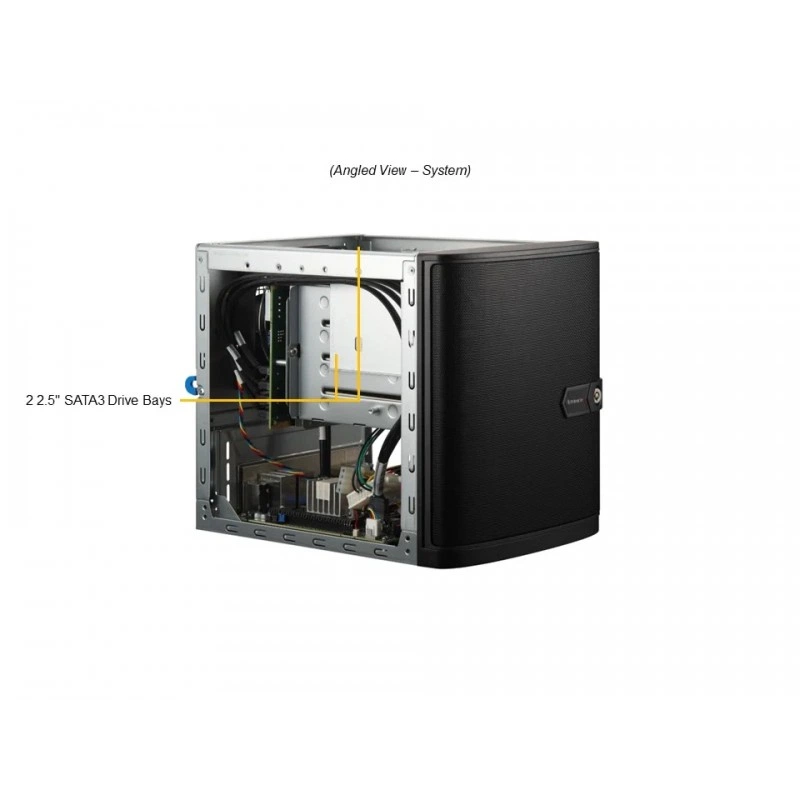

• Накопители: 4 hot-swap отсека 3.5" и 1 отсек 2.5" либо 1 slim DVD-ROM как опция.

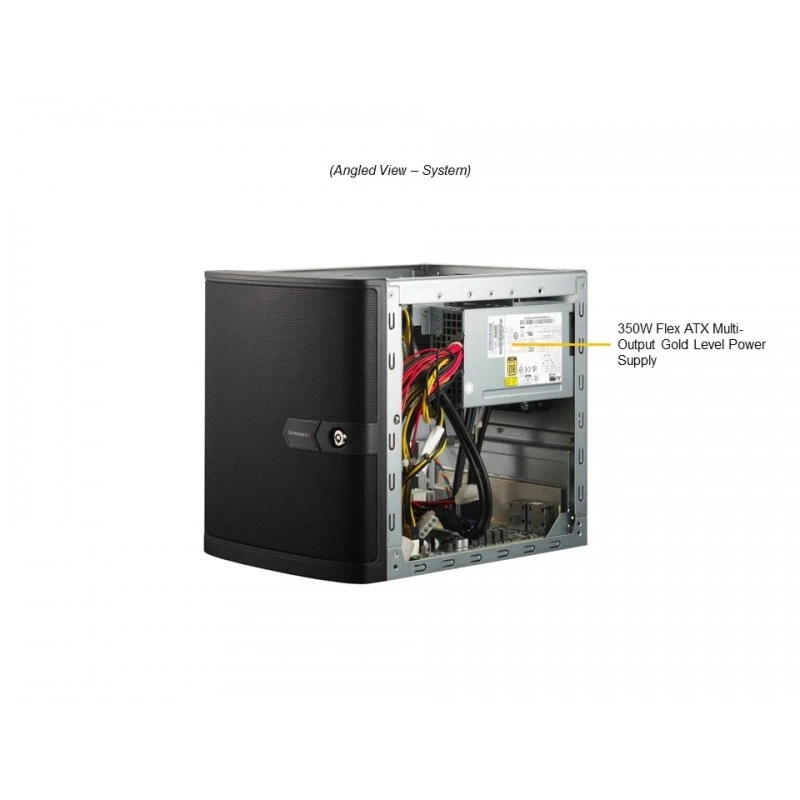

• Блок питания 350 W Flex ATX Multi-output Gold.
• Сетевые контроллеры: Intel I210-AT для 1 GbE и Intel I225-LM для 2.5 GbE.
• Видео: Intel UHD Graphics, 2 DisplayPort, 1 HDMI 2.0b, 1 HDMI 1.4.
• Аудио: HD Audio, Mic In / Line Out.
• USB: 2 порта спереди и 4 порта сзади, дополнительно указаны USB 3.0 и USB 3.2.
• BIOS: AMI 256 MB SPI Flash, ACPI 6.1, SMBIOS 3.0 or later, PCI FW 3.0, UEFI 2.7, RTC Wakeup.
• Управление и ПО: SuperCloud Composer, Supermicro Server Manager, Supermicro Update Manager, Supermicro SuperDoctor 5, Super Diagnostics Offline, Thin-Agent Service, SuperServer Automation Assistant.
• Мониторинг: контроль ядер CPU, напряжений чипсета и памяти, тахомониторинг вентиляторов, PWM-управление, контроль температуры CPU и шасси, PECI, поддержка 4-pin fan connectors.

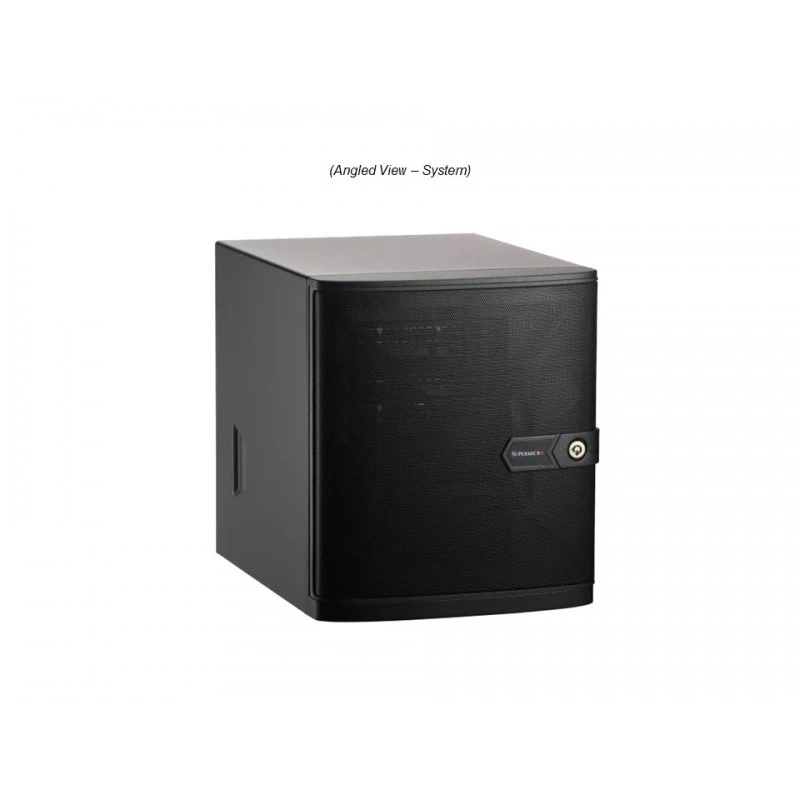

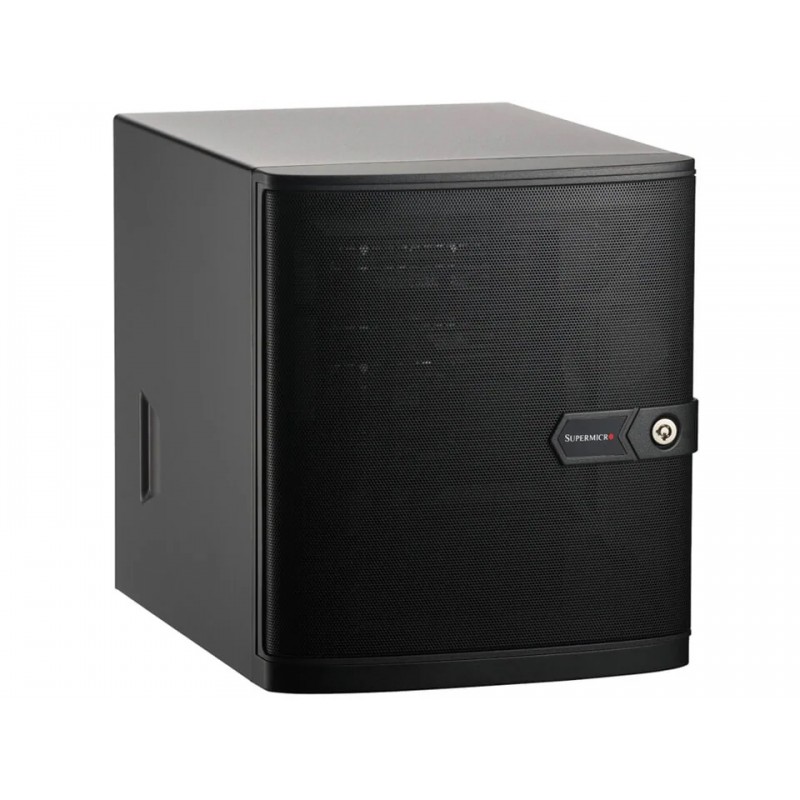

• Корпус: Compact Mini-Tower, цвет Black.
• Габариты системы: 240.03 x 210.06 x 279.4 мм.
• Габариты упаковки: 13.78" x 12.4" x 16.14".
• Масса: 6.8 кг gross и 6.12 кг net.

Применение

• Системы видеонаблюдения и security server.
• Компактные storage appliance.
• Видеопроцессинг и потоковая передача видео.
• Edge server для малого и среднего бизнеса.

Совместимость

• Процессоры Intel Core 14-го, 13-го и 12-го поколений для LGA-1700.
• Оперативная память DDR4 SO-DIMM non-ECC до 64 ГБ.
• Накопители SATA 6 Гбит/с.

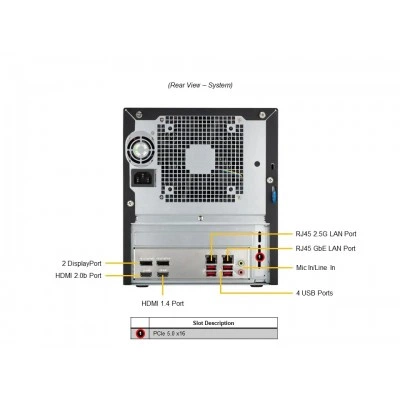

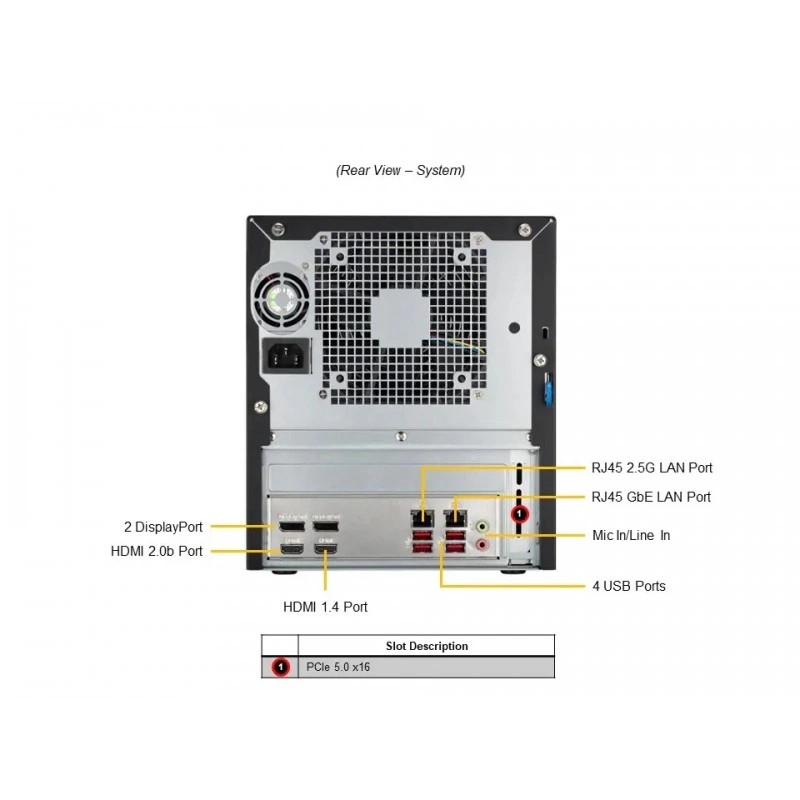

• Порты и видеовыходы для подключения периферии: USB, DisplayPort, HDMI, HD Audio и LAN.
• Поддерживаемые программные инструменты управления: SuperCloud Composer, SSM, SUM, SD5, SDO, TAS и SAA.

Монтаж и эксплуатация

• Форм-фактор Compact Mini-Tower рассчитан на настольную установку.
• Предусмотрены кнопки Power On/Off и System Reset.

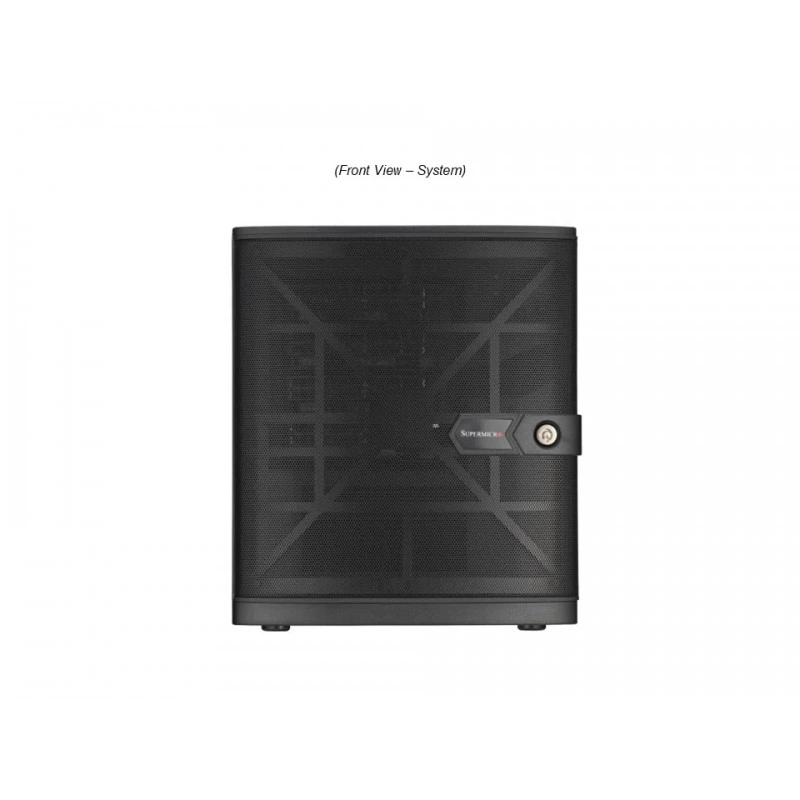

• На фронтальной панели есть индикаторы отказа вентилятора, перегрева системы, активности HDD, сетевой активности и питания.
• Система ориентирована на эксплуатацию в составе компактных edge- и IoT-решений.

Комплектация

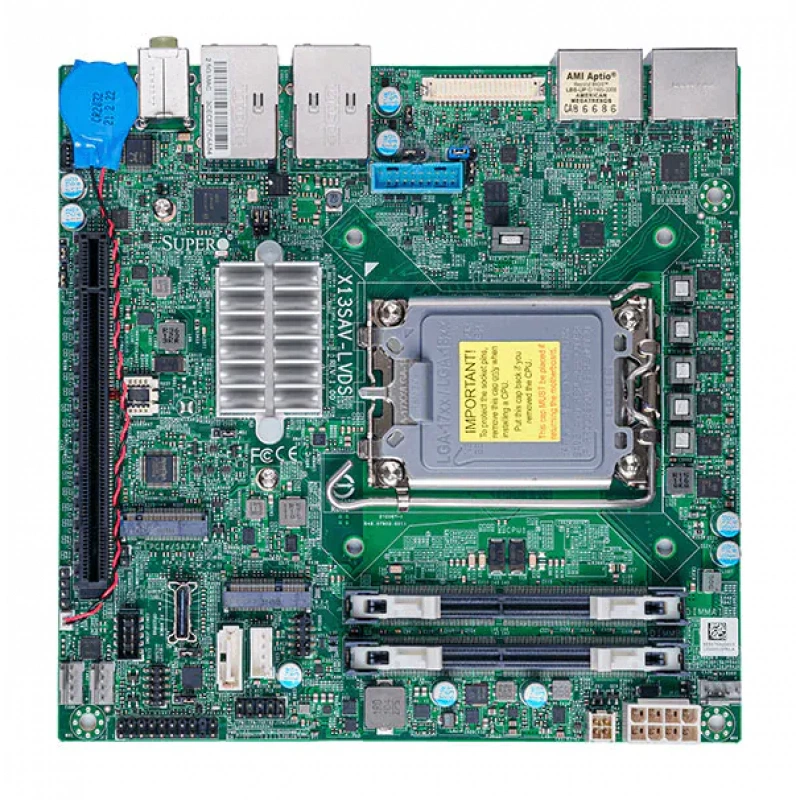

• Интегрированная плата Super X13SAV-LVDS.
• Корпус CSE-721TQ-350B2.
• Базовая система SYS-521AD-TN2.

Логистические данные

• Размеры устройства: 9.45" x 8.27" x 11".
• Размеры упаковки: 13.78" x 12.4" x 16.14".
• Вес брутто: 15 lbs (6.8 kg).
• Вес нетто: 13.5 lbs (6.12 kg).

Упаковка и маркировка

• Цвет корпуса: Black.
• Основной товарный идентификатор: SYS-521AD-TN2.
• Маркировка модели корпуса: CSE-721TQ-350B2.
