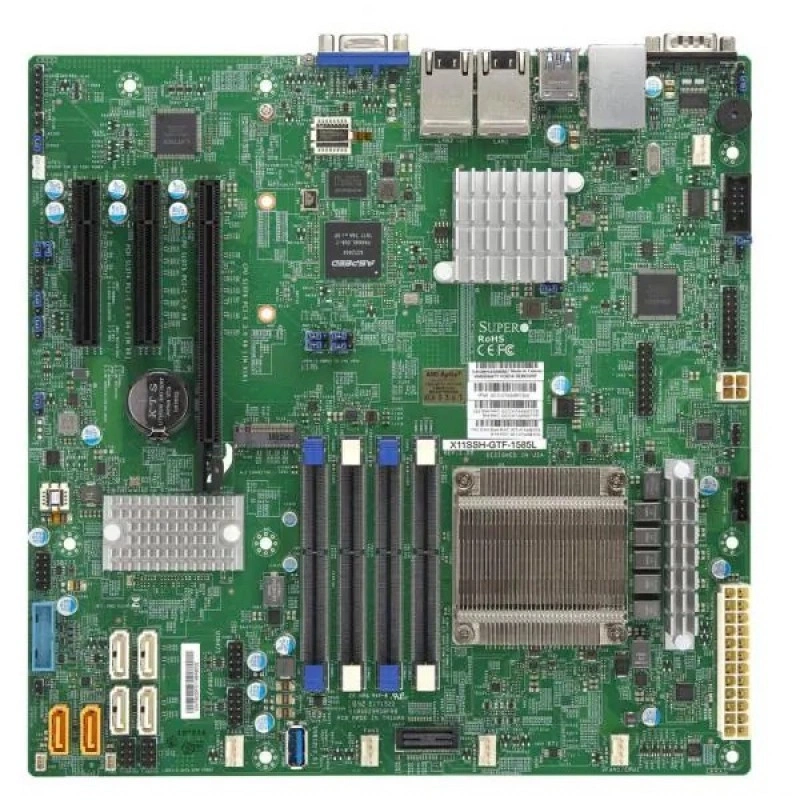

Материнская плата SUPERMICRO X11SSH-GTF-1585L MBD-X11SSH-GTF-1585L

BIOS и прошивка

Возможности BIOS

ACPI 3.0 / 4.0 SMBIOS 2.7.1 APM 1.2 DMI 2.3 UEFI 2.3.1 Аппаратная защита BIOS от вирусов Поддержка клавиатуры USB RTC (Часы реального времени) Пробуждение

Тип BIOS

128MB SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

1 ASPEED AST2400 BMC портов

Встроенные устройства

SATA

Intel® C236 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10

Сетевые контроллеры

два LAN с Intel® X550 10GBase-T Ethernet контроллер

Чипсет

Intel® C236

Интерфейсы ввода-вывода

DOM

2 SuperDOM (Disk on Module) питание разъём

TPM

1 TPM внутренний разъём

USB

6 USB 2.0 портов (6 через внутренний разъём)

Видео

1 VGA портов

Последовательный порт

1 COM 1 COM

Конструкция и габариты

Размеры

9.6" x 9.6" (24.38cm x 24.38cm)

Форм-фактор

Micro-ATX

Мониторинг состояния

Дополнительные возможности

WOL M.2 NGFF разъём Поддержка аварийного отключения CPU при перегреве для защиты процессора Управление включением после восстановления сетевого питания AC VHD

Контроль вентиляторов

5x 4-контактов вентилятор внутренних разъёмов (до 5 вентиляторы) Разъёмы вентиляторов с тахометром для температурного управления Управление скоростью вентиляторов Перегрев Светодиодная индикация

Контроль напряжений

VBAT, Управление на уровне системы, Поддерживает утилиту управления системой, Мониторинг CPU Напряжения, +5V дежурное питание, +5V, +3.3V, +12V

Контроль температуры

Мониторинг CPU и среды корпуса Поддержка аварийного отключения CPU при перегреве Thermal monitor 2 (TM2) Поддержка PECI

Светодиодные индикаторы

UID/Удалённый UID LED CPU/Система Перегрев LED

Процессорная подсистема

Процессоры

Intel® Xeon® процессор E3-1585L v5 Один сокет FCBGA-1440 поддерживается, CPU TDP Поддержка до 45W TDP

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2V

Память

4 слотов DIMM 64GB Небуферизованная ECC SODIMM, DDR4-2133MT/s

Поддерживаемые модули DIMM

4GB, 8GB, 16GB

Тип памяти

2133/1866/1600 MT/s ECC DDR4 SODIMM Небуферизованная

Слоты расширения

PCI Express

1 PCIe 3.0 x8 (в x16 слот), 1 PCIe 3.0 x8, 1 PCIe 3.0 x4 (в x8 слот)

Разъёмы M.2

M.2 Интерфейс: PCIe 3.0 x4; SATA Форм-фактор: 22110, 2242, 2280 Key: M-Key

Управление и программное обеспечение

Конфигурация питания

Режим включения при восстановлении сетевого питания AC, ACPI Управление питанием

Программное обеспечение

SuperDoctor® 5, NMI, SUM, SPM, Intel® Node Manager, SSM, IPMI2.0, Watchdog

Управление и удаленный доступ

IPMI

IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN Поддержка Intelligent Platform Management Interface v.2.0 ASPEED AST2400 BMC

Условия эксплуатации

Относительная влажность при хранении

5% - 95% (без конденсации)

Рабочая относительная влажность

8% - 90% (без конденсации)

Рабочая температура

0°C - 50°C (32°F - 122°F)

Температура хранения

-40°C - 70°C (-40°F - 158°F)
