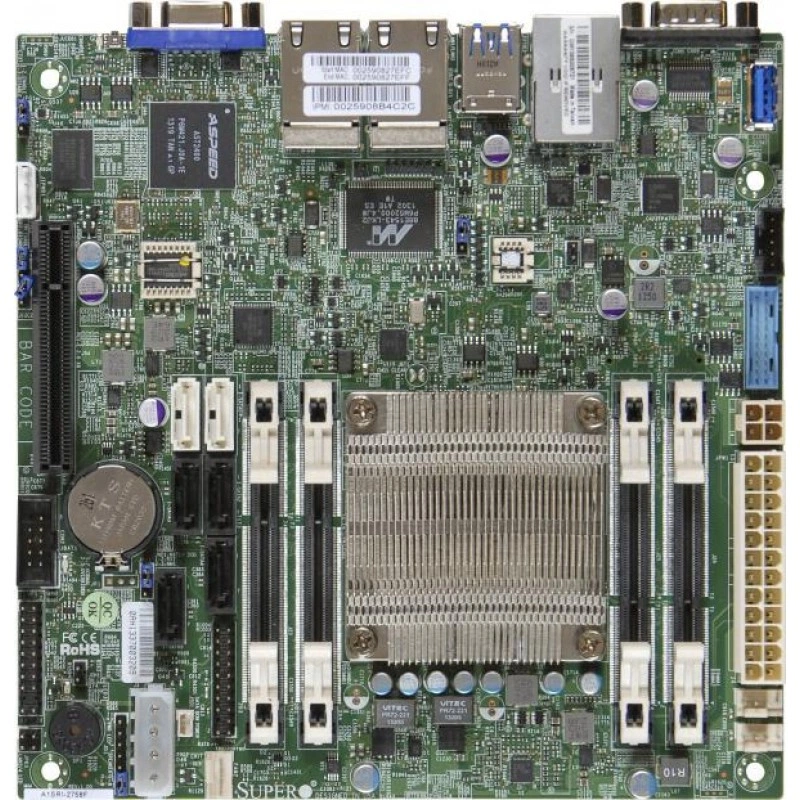

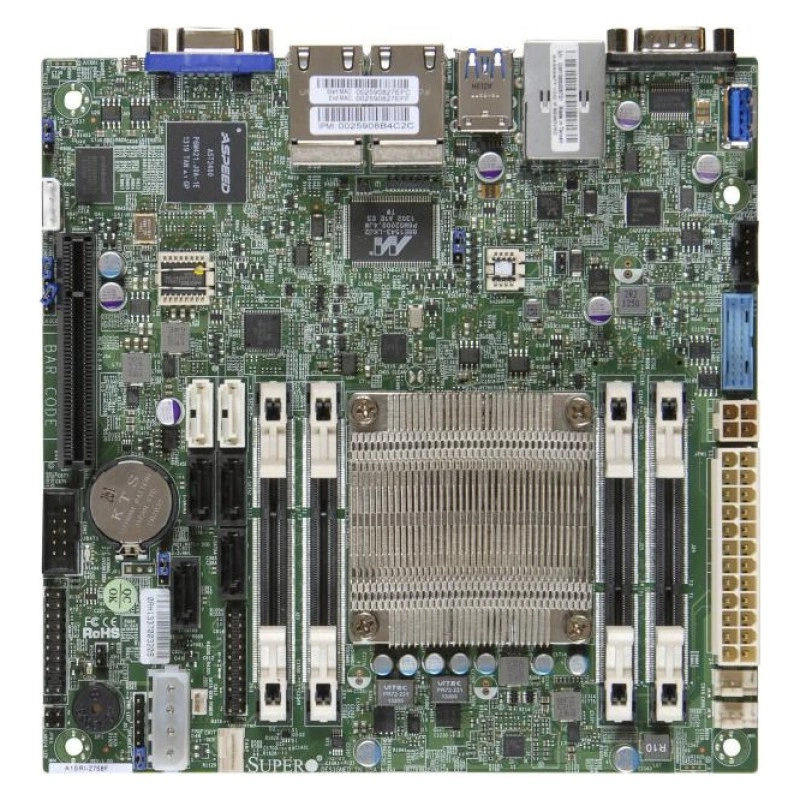

Материнская плата Supermicro A1SAi-2550F MBD-A1SAi-2550F

Основная информация о материнской плате Supermicro MBD-A1SAi-2550F

Supermicro MBD-A1SAi-2550F используют как основу компактных сетевых и встраиваемых систем. Модель A1SAi-2550F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Atom процессор C2550; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 14W TDP.

Формат платы — Mini-ITX. Её габариты составляют 6.75" x 6.75" (17.15cm x 17.15cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 64GB небуферизованная ECC SO-DIMM, DDR3-1600MHz, в 4 разъёма DIMM. Сетевые контроллеры и подключение: 4 LAN с Intel C2000 SoC I354; 4 RJ45 Gigabit Ethernet LAN портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Практическая задача A1SAi-2550F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2400 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

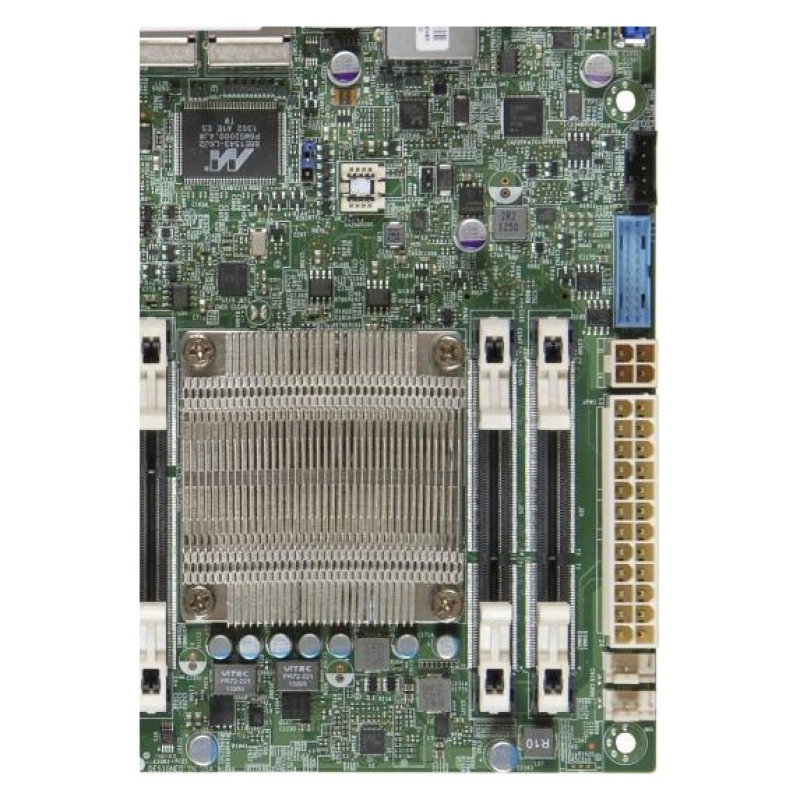

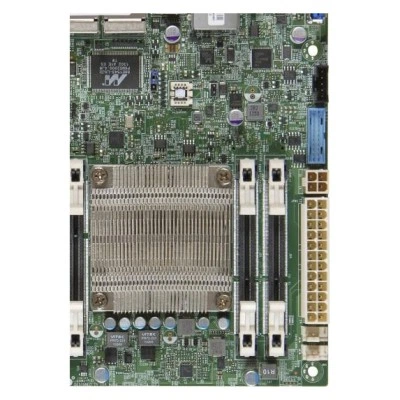

• Процессорная подсистема: Intel Atom процессор C2550; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 14W TDP.
• Форм-фактор и габариты: Mini-ITX; 6.75" x 6.75" (17.15cm x 17.15cm).
• Оперативная память: 64GB небуферизованная ECC SO-DIMM, DDR3-1600MHz, в 4 разъёма DIMM.
• Сеть: 4 LAN с Intel C2000 SoC I354; 4 RJ45 Gigabit Ethernet LAN портов.

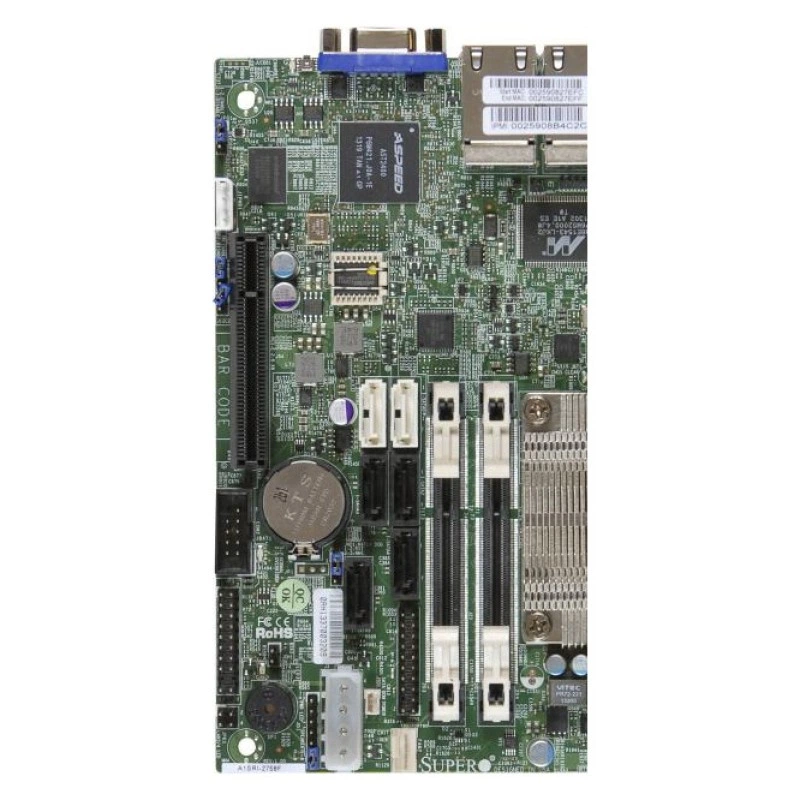

• SATA: SoC контроллер для 4 SATA2 (3 Gbps) портов; 2 SATA3 (6 Gbps); 2 SATA3 (6Gbps) портов; 4 SATA2 (3Gbps) портов.
• PCIe: 1 PCI-E 2.0 x8.
• USB: 2 USB 2.0 портов (2 сзади); 4 USB 3.2 Gen1 портов (2 сзади + 1 через внутреннюю колодку + 1 Type A).
• Управление: ASPEED AST2400 BMC.
• Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов, Системное управление, Разъёмы вентиляторов с контролем температуры и оборотов.
• Системная логика: Система на кристалле SoC.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро A1SAi-2550F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор C2550; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 14W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 64GB небуферизованная ECC SO-DIMM, DDR3-1600MHz, в 4 разъёма DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC504-203B, CSE-505-203B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% ~ 85% (без конденсации). Влажность хранения: 10% ~ 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата A1SAi-2550F. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
