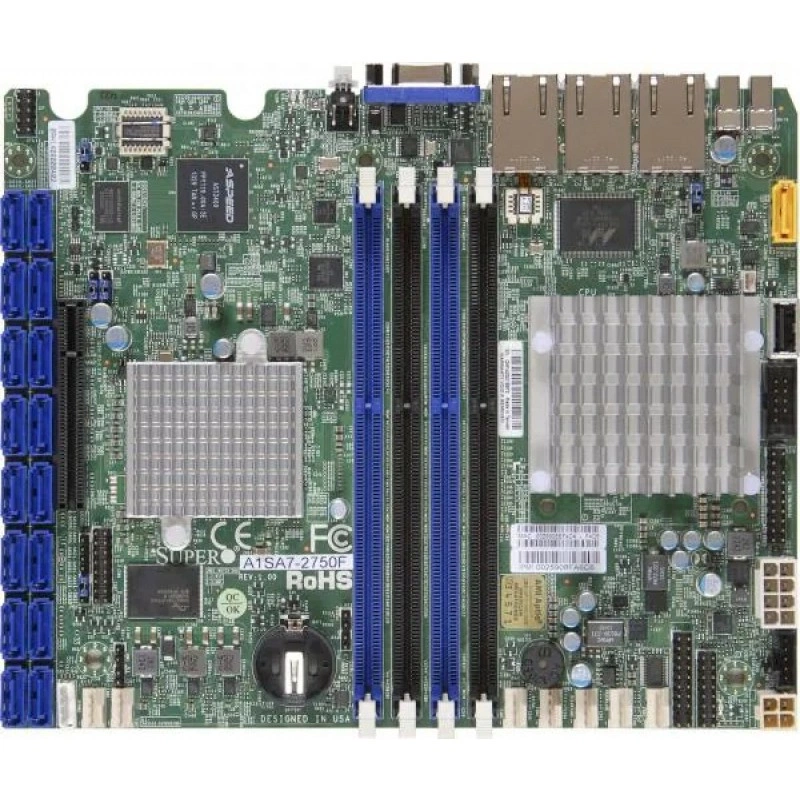

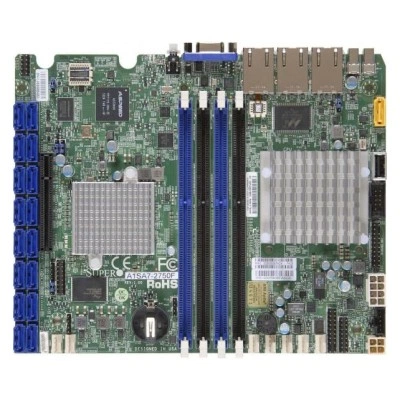

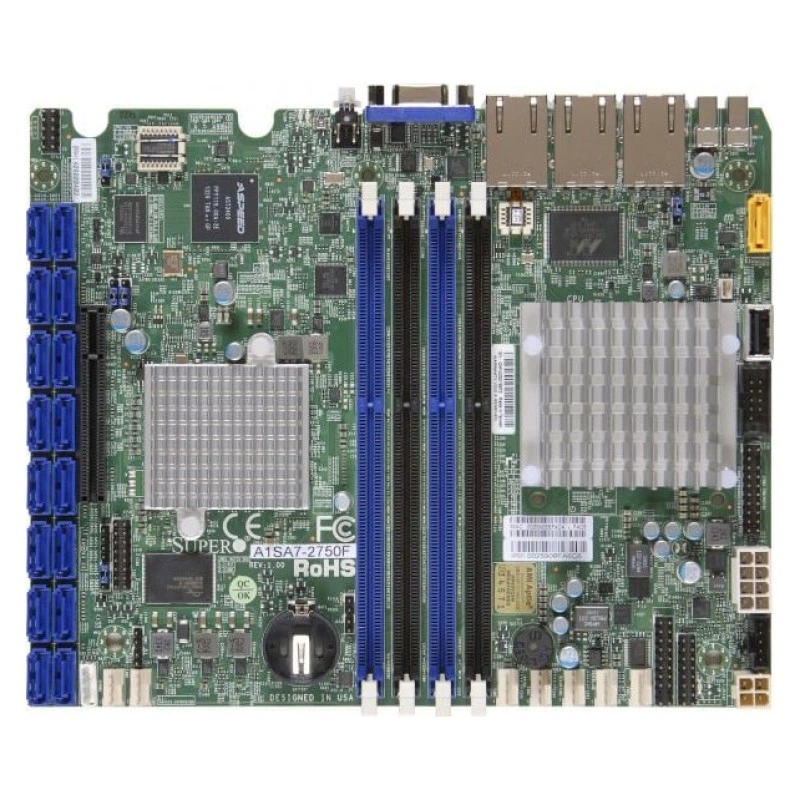

Материнская плата Supermicro A1SA7-2750F MBD-A1SA7-2750F

Основная информация о материнской плате Supermicro MBD-A1SA7-2750F

Материнская плата Supermicro MBD-A1SA7-2750F предназначена для компактных сетевых и встраиваемых систем. При комплектации ориентируются на аппаратную модель A1SA7-2750F. Поддерживаемая процессорная конфигурация: Intel Atom процессор C2750; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP До 20W TDP.

Формат платы — Проприетарный. Её габариты составляют 6.7" x 8.3" (17.02cm x 21.08cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM;,x8 data width; 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM,x8 data width. Поддерживаемый тип и режимы RAM: 1600MHz ECC/non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: 2 LAN с SoC I354 Built в LAN GbE MACs. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность A1SA7-2750F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: Intel Atom процессор C2750; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP До 20W TDP.
• Форм-фактор и габариты: Проприетарный; 6.7" x 8.3" (17.02cm x 21.08cm).
• Оперативная память: 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM;,x8 data width; 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM,x8 data width.
• Тип и режимы памяти: 1600MHz ECC/non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
• Сеть: 2 LAN с SoC I354 Built в LAN GbE MACs.

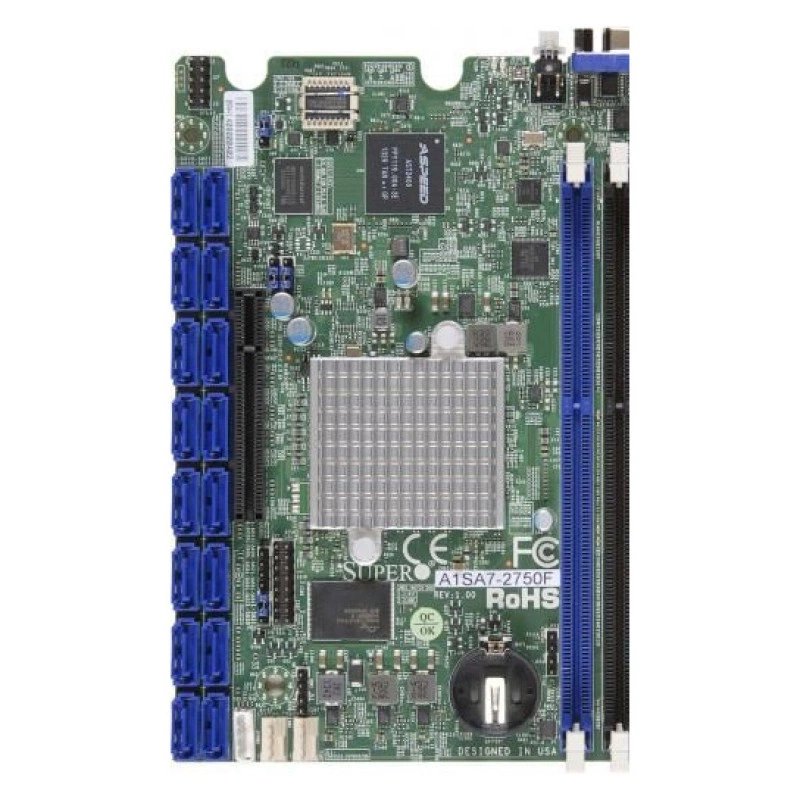

• SATA: SoC контроллер для 1 SATA3 (6 Gbps) портов;; Broadcom 2116 SW контроллер для 16 SATA3 (6 Gbps) портов;; SATA3 или SAS2 с IT mode; SoC контроллер для 1 SATA3 (6 Gbps) портов; Broadcom 2116 SW контроллер для 16 SATA3 (6 Gbps) портов; SATA3 или SAS2 с IT mode.
• PCIe: 1 PCI-E 2.0 x4 (в физическом слоте x8).
• USB: 3 USB 2.0 портов (2 rear1 Type A).
• Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов, Системное управление, Разъёмы вентиляторов с контролем температуры и оборотов.
• Системная логика: Система на кристалле SoC.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро A1SA7-2750F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор C2750; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP До 20W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM;,x8 data width; 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM,x8 data width; 1600MHz ECC/non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата A1SA7-2750F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
