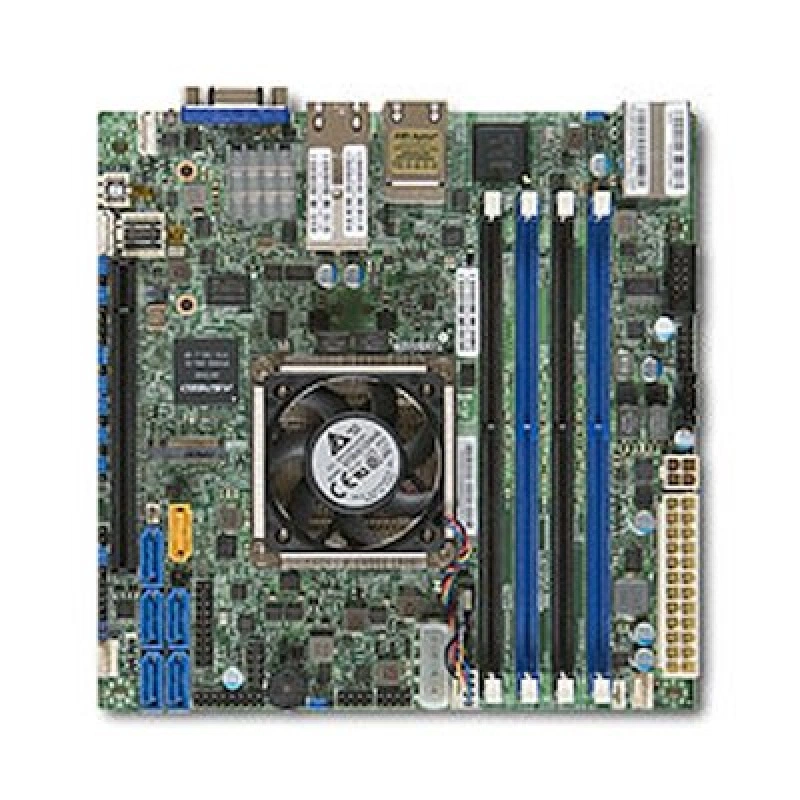

Supermicro MBD-X10SDV-TLN4F-O материнская плата с Intel Xeon D-1540

Основная информация о материнской плате Supermicro MBD-X10SDV-TLN4F-O

Supermicro MBD-X10SDV-TLN4F-O - материнская плата серверного класса для платформ Supermicro, построенная на системе-на-кристалле System-on-Chip (SoC). Модель предназначена для серверных сборок, где важны интегрированная процессорная подсистема и поддержка памяти DDR4. В описании зафиксированы процессор Intel Xeon D-1540, частота 2.00 ГГц, 12 МБ кэш-памяти и TDP 45 Вт, а также поддержка четырех модулей DDR4 DIMM.

Плата относится к конкретной модификации MBD-X10SDV-TLN4F-O и используется как основа серверной конфигурации Supermicro. Набор характеристик указывает на серверное назначение, наличие встроенного SoC и поддержку памяти DDR4 DIMM в количестве 4 слотов. Такое исполнение подходит для систем, где требуется компактная серверная материнская плата с процессором Intel Xeon D-1540.

Модель сохраняет заводское обозначение без сокращений и подмены на близкие варианты серии. Это важно для корректного подбора серверной платформы и совместимых комплектующих. Плата применяется в серверных системах, где нужно сочетание энергоэффективного процессорного решения, серверной памяти и фирменной аппаратной базы Supermicro.

Функциональные возможности

Supermicro X10SDV-TLN4F объединяет восьмиядерный процессор, контроллер памяти, SATA и сетевые интерфейсы на компактной плате Mini-ITX. Intel Xeon D-1540 установлен на плате в корпусе FCBGA1667 и входит в состав изделия: подбирать к нему отдельный процессор и устанавливать CPU в сокет не требуется. Восемь физических ядер и 16 потоков позволяют распределять ресурсы между файловым сервисом, резервным копированием, контейнерами и виртуальными машинами. Частота составляет 2.00 ГГц, максимальная частота Turbo Boost — 2.60 ГГц. Реальная производительность зависит от характера задач, охлаждения и конфигурации памяти.

Два порта 10GBase-T позволяют подключить сервер к медной сети 10 GbE без установки сетевого адаптера в единственный слот PCIe. Ещё два гигабитных порта на Intel I350-AM2 удобно использовать для отдельного служебного сегмента, управления гипервизором или подключения устройств с интерфейсом 1 GbE. Разделение выполняют средствами операционной системы, VLAN и сетевого оборудования. Само наличие нескольких разъёмов не объединяет их пропускную способность: агрегация требует настройки, а скорость отдельного соединения зависит от используемого протокола и схемы распределения потоков.

ASPEED AST2400 обеспечивает служебную графику и управление через IPMI 2.0. Администратор может открыть удалённую консоль KVM, подключить образ установочного носителя через Virtual Media, проверить датчики и управлять питанием сервера. Для этого предусмотрен отдельный сетевой разъём IPMI. Управление доступно независимо от загрузки основной ОС при наличии необходимого питания и сетевого подключения. Такой подход полезен для филиального сервера, который обслуживают из центрального офиса.

Шесть портов SATA3 и разъём M.2 дают возможность разнести системный накопитель и диски данных. Встроенные интерфейсы позволяют собрать файловое хранилище без отдельного дискового контроллера. Слот PCIe 3.0 x16 остаётся для HBA, другого сетевого адаптера или совместимой платы расширения, если она помещается в выбранный корпус. TDP процессора 45 Вт помогает проектировать компактную систему охлаждения, однако потребление всего сервера дополнительно включает память, накопители, сетевую часть, вентиляторы и потери блока питания.

Технические особенности

• Процессор: встроенный Intel Xeon D-1540, 8 ядер и 16 потоков, 2.00 ГГц, Turbo Boost до 2.60 ГГц, кэш 12 МБ, TDP 45 Вт.
• Архитектура: Broadwell-DE, SoC, FCBGA1667, Intel 64 и AVX2; VT-x, EPT и VT-d для виртуализации.
• Память: 4 разъёма DDR4 DIMM, 2 канала, напряжение 1.2 V; до 128 GB ECC RDIMM или до 64 GB ECC/non-ECC UDIMM.
• Частота памяти: для исполнения с D-1540 — до 2133 MHz. Registered и Unbuffered модули используют как отдельные конфигурации.
• Рабочая сеть: 2 × 10GBase-T RJ45 через SoC и 2 × 1GbE RJ45 на Intel I350-AM2.
• Удалённое управление: ASPEED AST2400, IPMI 2.0, KVM-over-LAN, Virtual Media и отдельный RJ45 для IPMI.
• Диски: 6 × SATA3 6 Gbps; режимы SATA RAID 0, 1, 5, 10 через Intel RSTe при поддержке используемой ОС.
• Расширение и M.2: 1 × PCIe 3.0 x16 и 1 × M.2 M-Key 2242/2280, PCIe 3.0 x4 или SATA; SATA M.2 разделяет канал с I-SATA0.
• Периферия: 2 задних USB 3.0, 4 USB 2.0 через две внутренние колодки, VGA, внутренняя колодка COM и разъём для опционального TPM.
• Монтаж и питание: Mini-ITX, 6.7″ × 6.7″ / 17.02 × 17.02 cm; 24-pin ATX либо альтернативный вход 12 V DC PJ1, 3 разъёма 4-pin PWM FAN1–FAN3 для PCB 1.0x; четвёртый FAN4 предусмотрен на PCB 2.00.

Сценарии применения

Плата подходит для компактного NAS, филиального файлового сервера, узла резервного копирования и небольшой инфраструктуры виртуализации. В хранилище два порта 10 GbE можно отвести под передачу данных, а гигабитные интерфейсы — под отдельные служебные соединения. Восемь ядер полезны, когда одновременно работают несколько служб, но число виртуальных машин рассчитывают по их фактической загрузке, объёму RAM и дисковой подсистеме. Например, 64 GB памяти можно набрать четырьмя ECC RDIMM по 16 GB, а 128 GB — четырьмя совместимыми ECC RDIMM по 32 GB. Эти варианты показывают ёмкость конфигурации, а не гарантированное количество пользователей.

В кейсе компактного NAS на Supermicro X10SDV с TrueNAS разобраны выбор корпуса, прямое подключение дисков и организация файлового хранилища. В том разборе используется X10SDV-4C-TLN2F, другая модификация семейства. У рассматриваемой здесь TLN4F больше процессорных ядер и два дополнительных гигабитных порта, поэтому конфигурацию памяти, охлаждение и распределение сетей нужно пересчитать под неё. Для проектов с несколькими GPU, большим количеством плат расширения или памятью более 128 GB стоит выбирать другую аппаратную платформу.

Совместимость с оборудованием

Вычислительная часть Супермикро X10SDV-TLN4F уже определена установленным Xeon D-1540. При подборе компонентов основное внимание уделяют памяти, корпусу, дискам и охлаждению. Для серверного хранилища разумна конфигурация DDR4 ECC RDIMM 1.2 V с одинаковыми модулями по типу, ёмкости и скорости. Для максимальных 128 GB нужны четыре совместимых RDIMM по 32 GB, а предел для UDIMM составляет 64 GB. RDIMM и UDIMM в одной системе не смешивают; наличие DDR4 в названии модуля само по себе не подтверждает совместимость его организации и рангов.

В качестве основы компактного дискового сервера подходит корпус Supermicro CSE-721TQ-250B. Для стоечного узла предусмотрено совместимое шасси CSE-504-203B, также к семейству совместимых корпусов относится SC505-203B. При выборе 1U отдельно проверяют низкопрофильную заднюю заглушку, направление воздушного потока, установку райзера и фактическое число дисковых мест. Совпадение форм-фактора Mini-ITX не гарантирует, что полноразмерная плата расширения или выбранный радиатор поместится в конкретном шасси.

К шести SATA-разъёмам подключают совместимые SATA HDD и SSD. Для M.2 предусмотрены накопители M-Key длиной 42 или 80 mm с интерфейсом PCIe либо SATA. При установке SATA M.2 канал I-SATA0 становится общим с этим накопителем, поэтому одновременно рассчитывать на шесть отдельных SATA-дисков и дополнительный SATA M.2 нельзя. PCIe M.2 использует другое подключение; возможность загрузки с конкретного накопителя проверяют с установленной версией BIOS. Для подключения 10GBase-T используют совместимый медный коммутатор и кабельную линию соответствующей категории; возможность работы на меньшей скорости проверяют для обоих концов соединения.

Совместимость с программным обеспечением

Intel Xeon D-1540 выполняет 64-битный код x86 и поддерживает VT-x, EPT и VT-d. На этой аппаратной основе можно проектировать Linux-сервер с KVM и узел Proxmox VE, если выбранный выпуск системы поддерживает процессор, сетевые контроллеры и накопители. Перед передачей сервера в эксплуатацию проверяют установку ОС, определение всех четырёх рабочих сетевых портов, стабильность соединений и работу хранилища. Для PCIe passthrough дополнительно включают нужные параметры виртуализации в BIOS и проверяют состав IOMMU-групп конкретной сборки.

Для TrueNAS и других систем на OpenZFS диски предоставляют системе напрямую через AHCI либо совместимый HBA в подходящем режиме. При таком построении управление пулом выполняет ZFS. Режимы Intel RSTe RAID применяют отдельно, с учётом драйвера и поддержки ОС. Для Windows Server и VMware ESXi до заказа проверяют совместимость именно требуемой версии и всей конфигурации: поддержка набора команд процессором не заменяет сертификацию сервера. IPMI и удалённая KVM-консоль работают вне основной ОС, а доступность отдельных способов подключения и функций зависит от версии BMC и используемого клиента.

Отличия от ближайших моделей

В семействе X10SDV похожие названия скрывают разное число ядер и сетевых интерфейсов. Сравнение ниже относится к указанным модификациям плат; суффикс поставки -O необходимо отличать от аппаратной части названия. Для этой карточки рассматривается вариант TLN4F с D-1540.

У перечисленных плат выделенный порт IPMI учитывается отдельно от рабочих сетевых портов. Переход с восьми на двенадцать ядер сам по себе не означает пропорционального ускорения: результат зависит от частоты, параллелизма программы, памяти и дисков. При замене одной модификации другой также проверяют исполнение охлаждения и комплект поставки.

Установка и подключение

Плату устанавливают при отключённом питании, с защитой от электростатического разряда и опорными стойками только под предусмотренными монтажными отверстиями. Перед креплением проверяют соответствие задней заглушки портам и наличие места для памяти, SATA-кабелей и вентиляции. Для данной конфигурации используют один способ питания: 24-pin ATX JPW1 или альтернативный 4-pin вход 12 V DC PJ1. Одновременно подключать JPW1 и PJ1 нельзя. Вход PJ1 ограничен 18 A / 216 W по конструкции платы; этот предел не является рекомендацией по мощности блока питания всей системы с накопителями.

Модули памяти устанавливают в порядке DIMMA1, DIMMB1, затем DIMMA2 и DIMMB2; одинаковая пара в первых двух слотах позволяет задействовать оба канала. Вентиляторы подключают к соответствующим 4-pin разъёмам и организуют направленный обдув радиатора SoC, памяти и сетевой части. После сборки проверяют фактическую модель CPU, объём и режим памяти, обнаружение дисков, температуры и обороты вентиляторов под рабочей нагрузкой. Порт IPMI подключают к выделенной сети управления, задают индивидуальные учётные данные и ограничивают доступ к нему административными узлами.

Обслуживание и хранение

В эксплуатации контролируют температуры, обороты вентиляторов, события IPMI SEL, сообщения ECC и состояние накопителей средствами ОС. Для сервера с 10GBase-T полезно проверять также согласованную скорость портов и ошибки сетевых интерфейсов: наличие линка ещё не подтверждает качество линии под нагрузкой. Регулярность очистки корпуса и фильтров выбирают по запылённости помещения и изменению температур. Перед очисткой систему штатно выключают, отключают внешнее питание и соблюдают меры защиты компонентов от статического электричества.

BIOS и BMC обновляют пакетами для точной модели платы с учётом текущих версий и требуемых изменений. Перед обновлением сохраняют настройки загрузки, дисковых режимов и сети управления. Для хранения и перевозки используют антистатическую упаковку, жёсткую коробку и защиту от нагрузки на разъёмы и радиатор. После переноса из холодного помещения выдерживают изделие до выравнивания температуры и исчезновения риска конденсации, затем подключают питание. Рабочий температурный диапазон платы составляет 0–60°C при соблюдении требований к охлаждению компонентов.

Комплектация

MBD-X10SDV-TLN4F-O — артикул розничной поставки платы X10SDV-TLN4F с установленным процессором. Стандартный Retail-комплект семейства включает одну материнскую плату, шесть SATA-кабелей, одну заглушку задних портов I/O и краткое руководство Quick Reference Guide. Для типовой стандартной заглушки этой модели используется артикул MCP-260-00084-0N. При заказе закрепляют в спецификации именно Retail-комплект -O и согласуют исполнение охлаждения, чтобы состав поставки соответствовал выбранному корпусу.

Для монтажа в SC504/SC505 предусмотрена отдельная заглушка 1U MCP-260-00085-0B; она относится к опциональным принадлежностям. При необходимости дополнительные SATA-соединения можно организовать кабелями Supermicro CBL-0044L длиной 57.5 cm. Оперативную память, накопители, корпус и блок питания подбирают как самостоятельные позиции конфигурации. Это позволяет заказать комплект под число дисков, требуемый объём RAM и условия установки, сохранив точный артикул платы.
