Сервер Supermicro SYS-222H-TN SYS-222H-TN (СУПЕРМИКРО)

Основная информация о сервере Supermicro

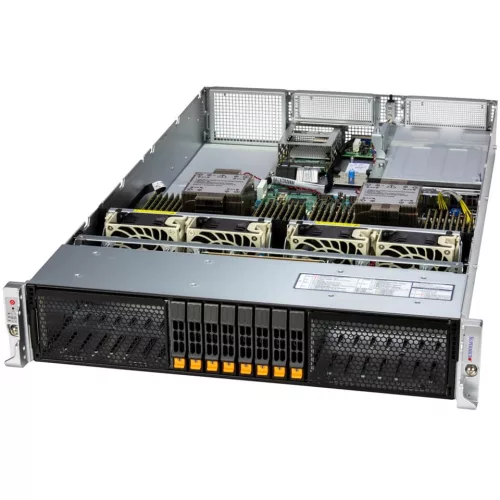

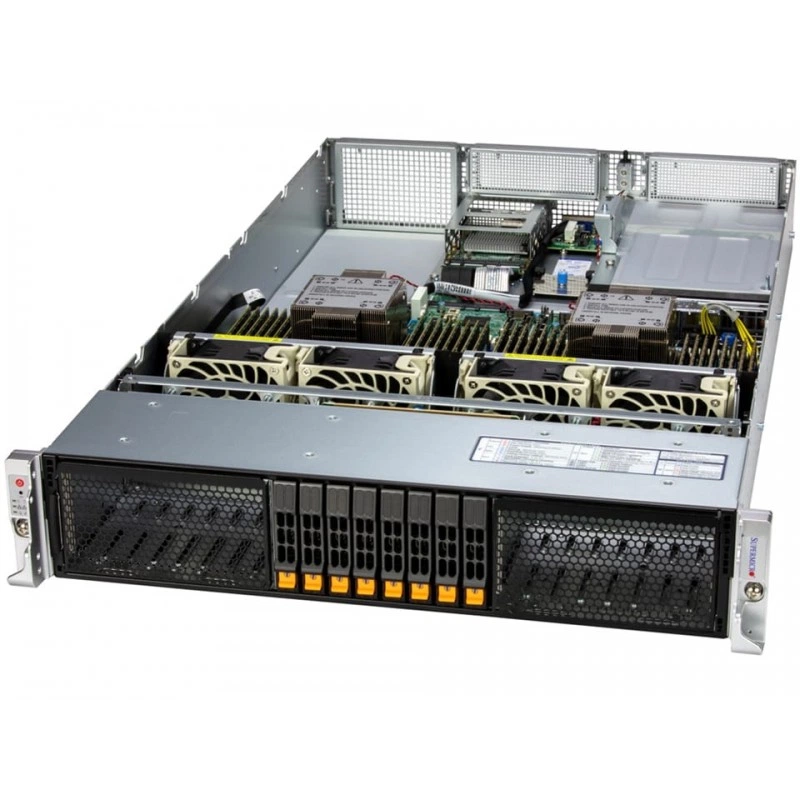

SuperServer SYS-222H-TN - это 2U rackmount сервер линейки Hyper для задач виртуализации, программно-определяемого хранения, высокопроизводительных вычислений, облачных сценариев и корпоративной серверной инфраструктуры. Платформа построена на базе интегрированной материнской платы Super X14DBM-SP и рассчитана на полностью собранную системную поставку с минимум 2 процессорами, 2 модулями памяти DIMM, одним устройством хранения и одной сетевой картой. Вариант SYS-222H-TN-01-G2 указан как Gold Series версия с предустановленными компонентами.

Функциональные возможности SYS-222H-TN

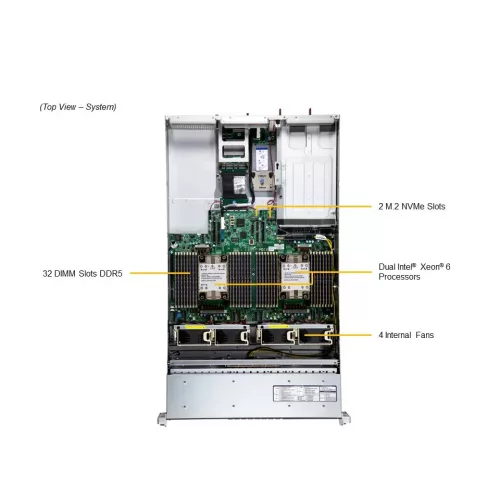

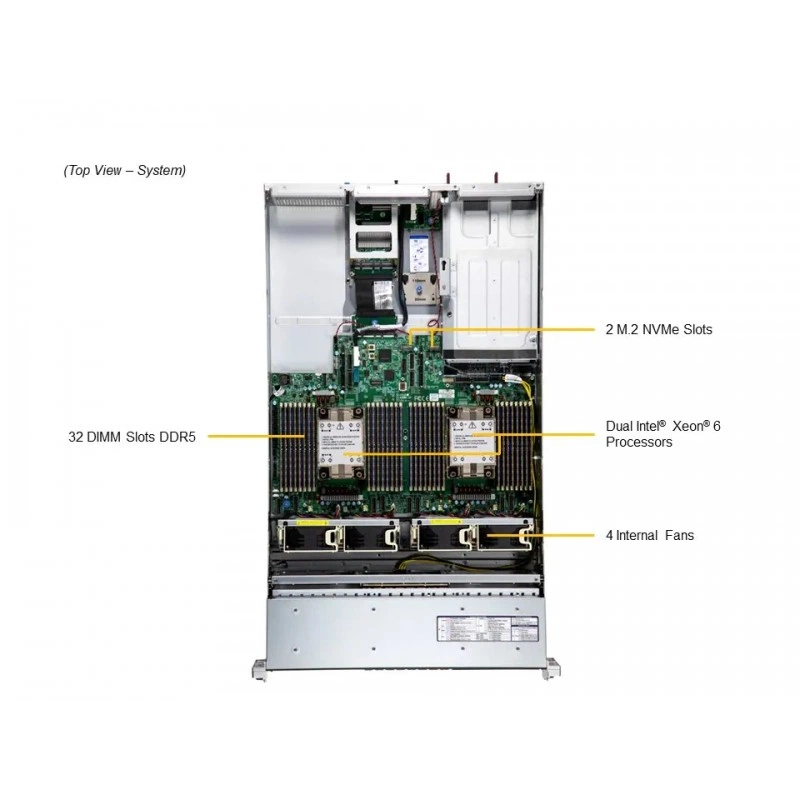

Система поддерживает двухсокетную конфигурацию Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores, до 32 слотов DIMM и до 8 ТБ памяти. Платформа предусматривает конфигурации PCIe 5.0 до 8 слотов PCIe 5.0 x8 или до 4 слотов PCIe 5.0 x16 с поддержкой двухширинных GPU и accelerator-карт. Для сетевых подключений доступны до 2 слотов AIOM, совместимых с OCP NIC 3.0. Подсистема хранения поддерживает 8 hot-swap отсека 2.5" NVMe/SAS/SATA, а также опциональные конфигурации на 16 или 24 отсека 2.5" hot-swap NVMe/SAS/SATA; дополнительно предусмотрены 2 внутренних слота M.2 NVMe и опциональная поддержка RAID через storage add-on card.

Технические особенности

• Двухсокетная платформа Dual Socket E2 (LGA-4710).
• Поддержка Intel Xeon 6700/6500 с P-cores или 6700 с E-cores.
• До 86 ядер / 172 потоков на P-core CPU и до 144 ядер / 144 потоков на E-core CPU.
• До 336 MB Cache на CPU для P-cores и до 108 MB Cache на CPU для E-cores.
• Поддержка процессоров до 350 W TDP для воздушного охлаждения и для жидкостного охлаждения.
• 32 DIMM slots.
• Максимум памяти: до 4 TB DDR5 RDIMM 6400 MT/s ECC при 1DPC, до 1 TB DDR5 MRDIMM 8000 MT/s ECC при 1DPC (только P-core), до 8 TB DDR5 RDIMM 5200 MT/s ECC при 2DPC.
• Напряжение памяти 1.1 V.
• До 4 double-width GPU или до 8 single-width GPU.
• Поддерживаемые GPU: NVIDIA PCIe H100 NVL, L40S.
• 1 RJ45 1 GbE dedicated BMC LAN port.
• 2 USB 3.0 порта сзади и 2 USB 3.0 порта на header.
• 1 VGA порт.
• BIOS типа AMI 64MB SPI Flash.
• Поддерживаются режим AC power recovery power-on mode и ACPI Power Management.
• Функции безопасности: TPM 2.0, Silicon Root of Trust, NIST 800-193 compliance, cryptographically signed firmware, Secure Boot, secure firmware updates, automatic firmware recovery, remote attestation, runtime BMC protections и system lockdown.
• Мониторинг CPU cores, chipset voltages, memory, вентиляторов и температуры шасси.
• Индикация и управление вентиляторами с tachometer monitoring, PWM fan connectors и thermal control for fan connectors.
• Корпус 2U rackmount, модель CSE-HS219-R000NP.
• Габаритная высота 3.5" (88 mm).
• Ширина 17.3".
• Вес нетто 50 lb.

Применение

• Виртуализация и консолидация серверных нагрузок.
• Software-defined Storage и конфигурации для хранения данных.
• HPC и ресурсоемкие вычисления.
• Облачные развертывания и корпоративные серверные сценарии.
• Платформа для GPU-ускоренных конфигураций и AI-нагрузок.

Совместимость

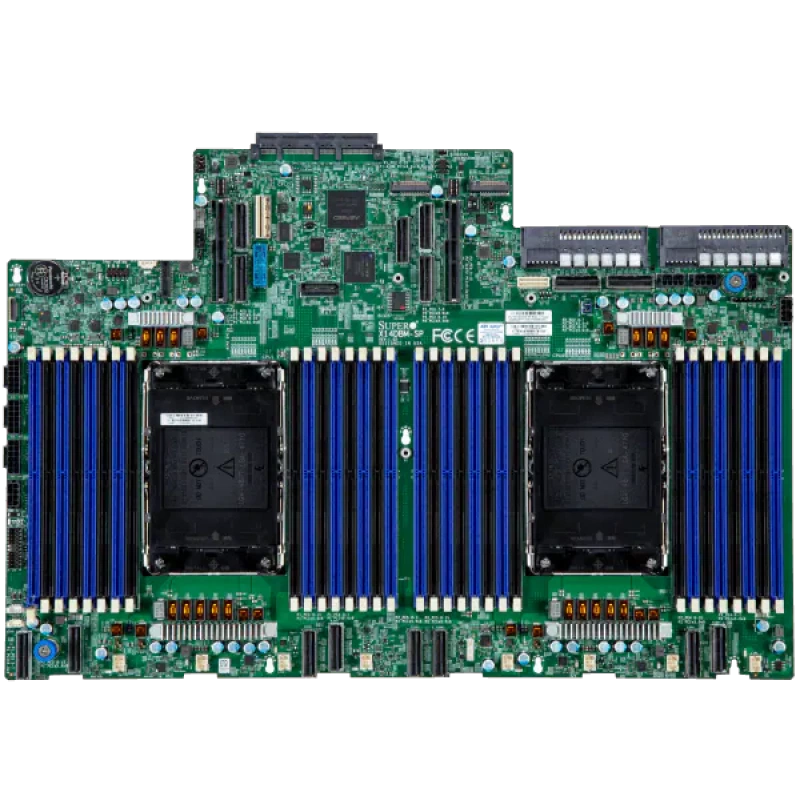

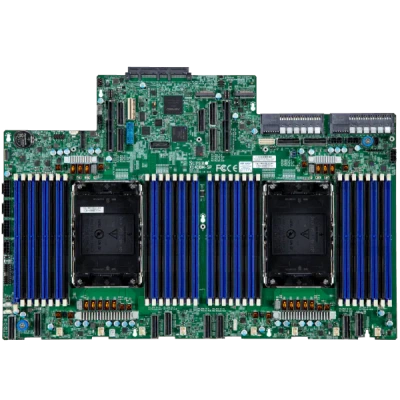

• Интегрированная плата Super X14DBM-SP.
• AIOM networking slots, совместимые с OCP NIC 3.0.

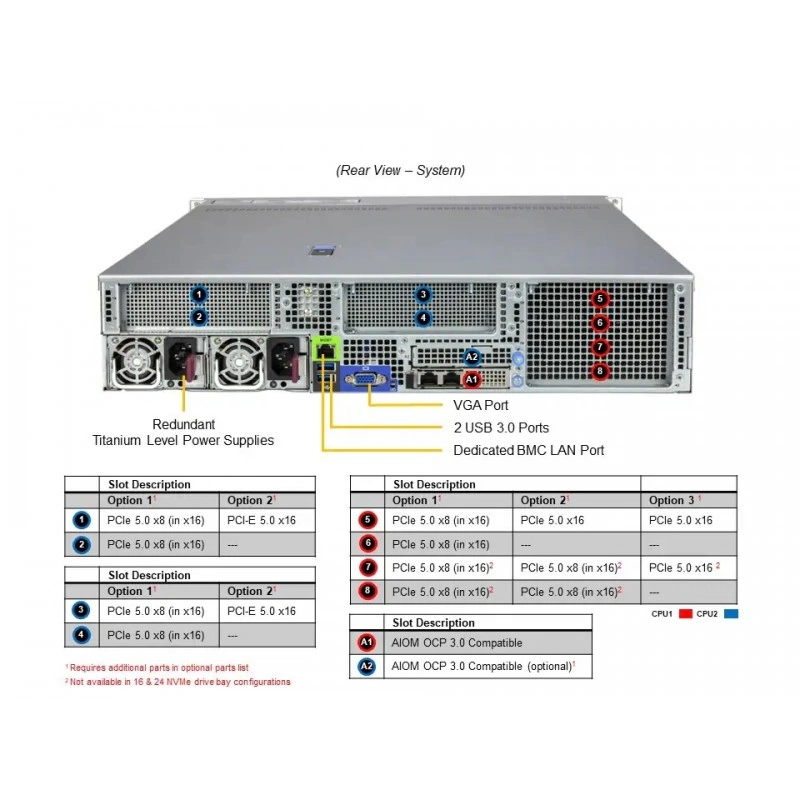

• Поддержка PCIe slot configurations для слотов 1-8.
• Поддержка NVMe, SAS и SATA в конфигурациях дисковых отсеков.
• Опциональные rail set и cable management arm для Hyper servers.

Монтаж и эксплуатация

• Форм-фактор 2U rackmount.
• Система поставляется как полностью собранный комплекс.
• Поддерживаются сценарии с воздушным и жидкостным охлаждением процессоров.
• Для работы предусмотрены режимы управления питанием и AC recovery.

Комплектация

• Базовая система поставляется как complete system only.
• Вариант SYS-222H-TN-01-G2 описан как Gold Series version with pre-configured components.
• На изображениях и в parts list упомянуты опции rail set, cable management arm, TPM-модули, power supply options, drive bay configuration options и PCIe slot configuration options.

Логистические данные

• Сервер относится к категории 2U rackmount платформ.
• Масса нетто указана как 50 lb.

Упаковка и маркировка

• Маркировка модели включает SYS-222H-TN и вариант SYS-222H-TN-01-G2.
• На корпусе и в карточке продукта используются обозначения SuperServer и Hyper.

Эксплуатационные параметры

• Память: ECC DDR5 RDIMM и DDR5 MRDIMM.

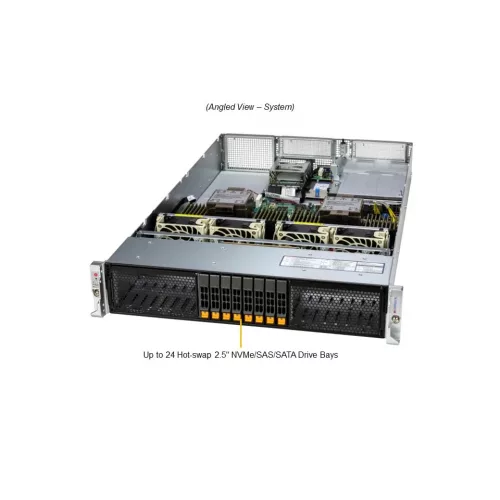

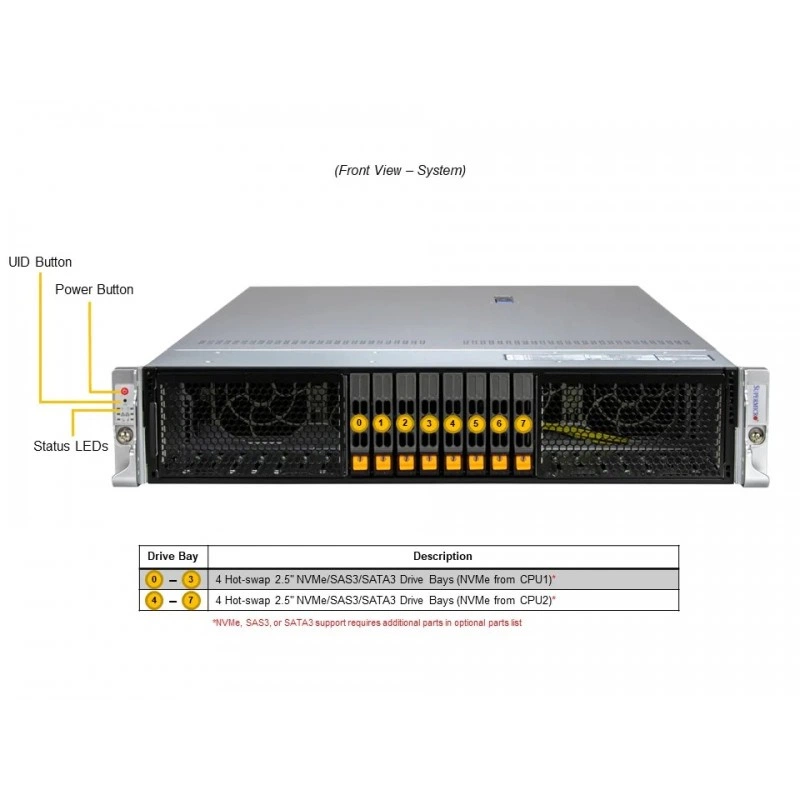

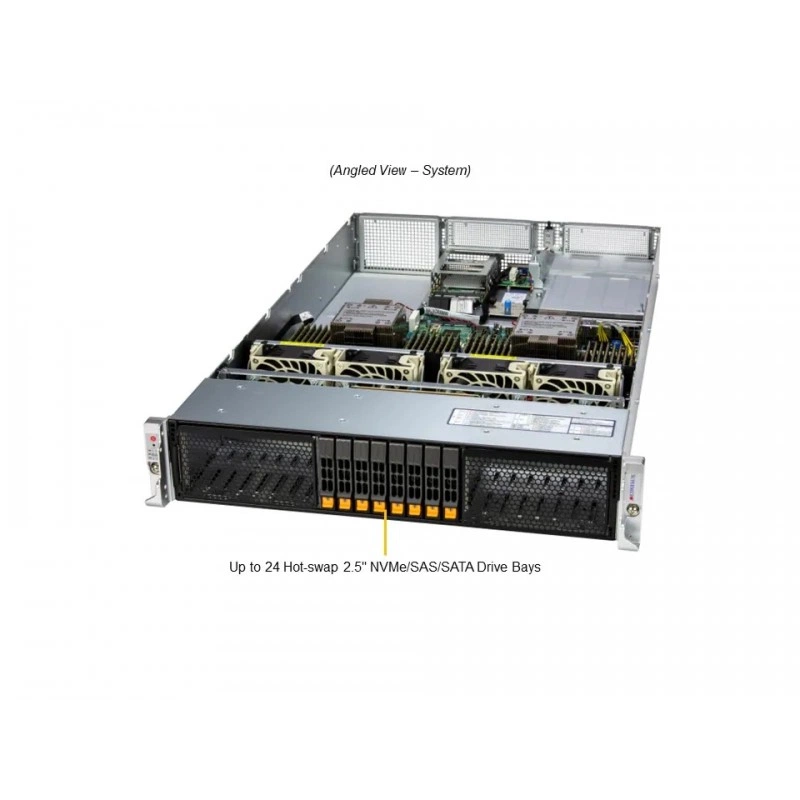

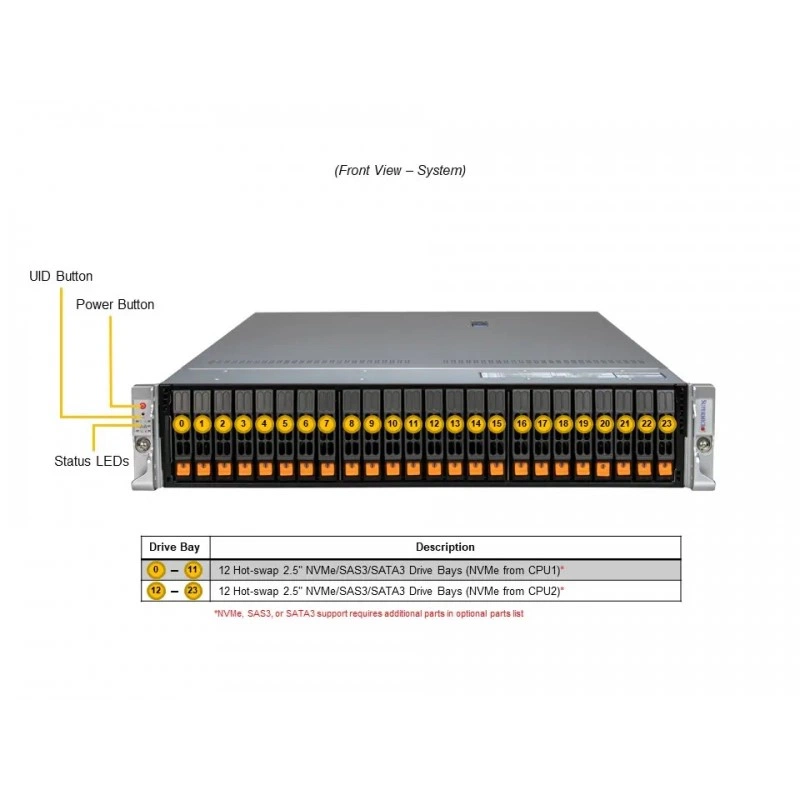

• Накопители: 8 hot-swap 2.5" bays, опционально 16 или 24 bays.
• RAID 0/1/5/10 поддерживается при использовании Intel VROC RAID key.
• Management software: SuperCloud Composer, Supermicro Server Manager, Super Diagnostics Offline, Supermicro Thin-Agent Service, SuperServer Automation Assistant.

Ограничения и условия использования

• Система продается только как полностью собранная конфигурация.
• Требуется минимум 2 CPU, 2 DIMM и 1 storage device HDD/HDS/M.2, а также 1 NIC.
• NIC может быть реализован как AIOM или PCIe card.
• Для RAID требуется Intel VROC RAID key.
