Сервер Supermicro SYS-120TP-DC8TR

Основная информация о сервере Supermicro

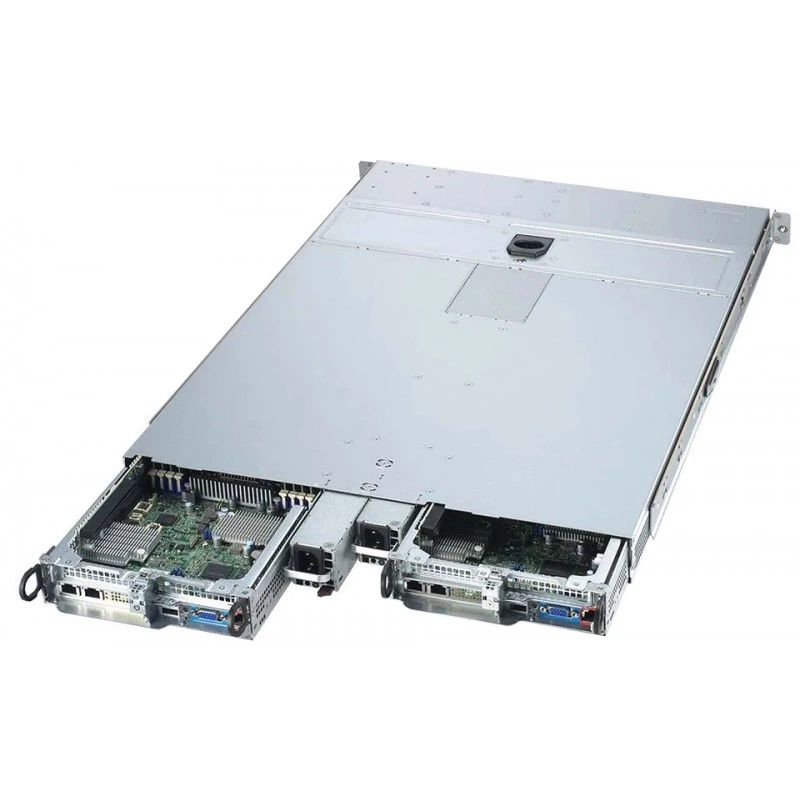

SuperServer SYS-120TP-DC8TR - это 1U двухузловая платформа TwinPro для размещения в стойке. Решение построено как компактная серверная система с двумя hot-pluggable узлами в одном корпусе и рассчитано на задачи высокой плотности вычислений, гиперконвергентной инфраструктуры и работы с большими данными. Для данной модели используется интегрированная плата X12DPT-PT6, а шасси имеет исполнение 1U Rackmount. Корпус выполнен в черном цвете с серебристой основной частью, что соответствует фирменному исполнению серверов Supermicro.

Система ориентирована на сценарии, где важны высокая плотность размещения, резервирование, удобство обслуживания и централизованное управление. Каждый узел поддерживает собственную вычислительную и интерфейсную конфигурацию, что позволяет использовать платформу как основу для двух независимых серверных инсталляций в одном корпусе.

Функциональные возможности SYS-120TP-DC8TR

SYS-120TP-DC8TR поддерживает два независимых узла в формате 1U, при этом каждый узел рассчитан на работу с двухсокетной процессорной конфигурацией. Платформа подходит для решений, где нужны серверные ресурсы с высокой плотностью и возможностью горячего обслуживания. Конструкция включает встроенные средства удаленного управления, аппаратные механизмы защиты прошивки, контроль состояния системы и сетевую подсистему с портами 10GBASE-T.

• Два hot-pluggable узла в одном 1U корпусе.
• Поддержка процессоров Intel Xeon Scalable 3-го поколения для каждого узла.
• Поддержка до 16 слотов DIMM на узел и до 4 ТБ памяти DDR4-3200 ECC RDIMM/LRDIMM.
• Встроенные сетевые интерфейсы Intel X710-AT2 с двумя портами RJ45 10GBASE-T на узел.
• Наличие выделенного BMC LAN-порта 1 GbE для управления.
• Два USB 3.0 порта на задней панели и VGA-выход.
• Аппаратная подсистема безопасности с TPM 2.0, Silicon Root of Trust и защищенной прошивкой.
• Поддержка управления через SuperCloud Composer, SSM, SUM, SuperDoctor 5, SDO, TAS и SAA.

Технические особенности

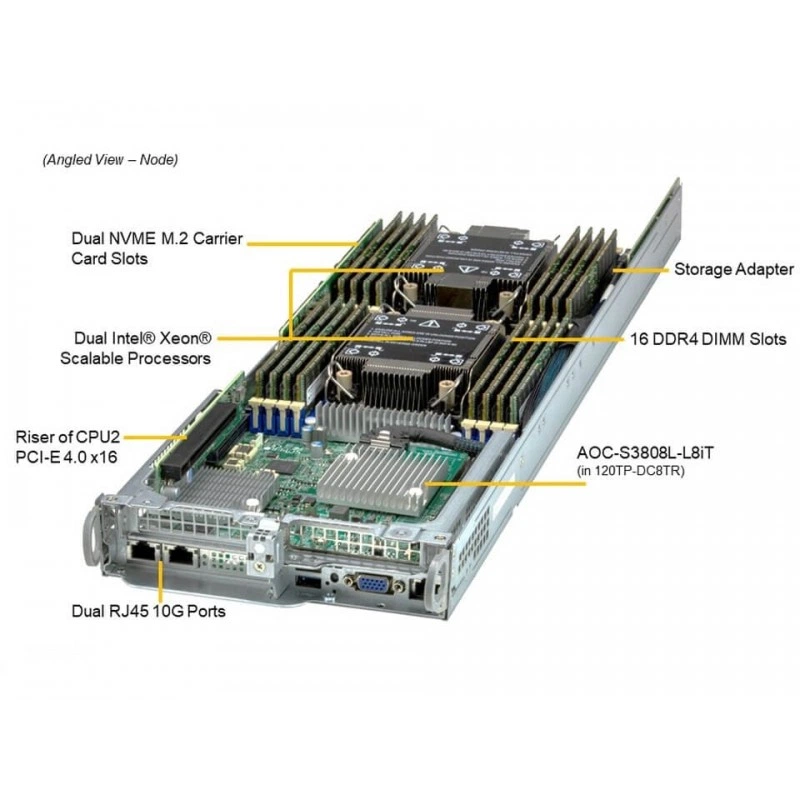

Платформа использует чипсет Intel C621A и процессорную схему Dual Socket P+ с сокетом LGA-4189. Для каждого узла заявлена поддержка до 32 ядер и 64 потоков на процессор, а также до 48 MB cache на CPU. Поддерживаются процессоры с TDP до 185 W при воздушном охлаждении. Система памяти включает 16 DIMM-слотов на узел, напряжение памяти 1.2 V и поддержку до 4 TB памяти DDR4-3200 ECC RDIMM в конфигурации 2DPC.

• Процессорный разъем: LGA-4189.
• Чипсет: Intel C621A.
• Память: 16 DIMM на узел, DDR4-3200 ECC RDIMM, до 4 ТБ на узел.
• Напряжение памяти: 1.2 V.
• Сеть: 2 RJ45 10GBASE-T на узел, Intel X710-AT2.

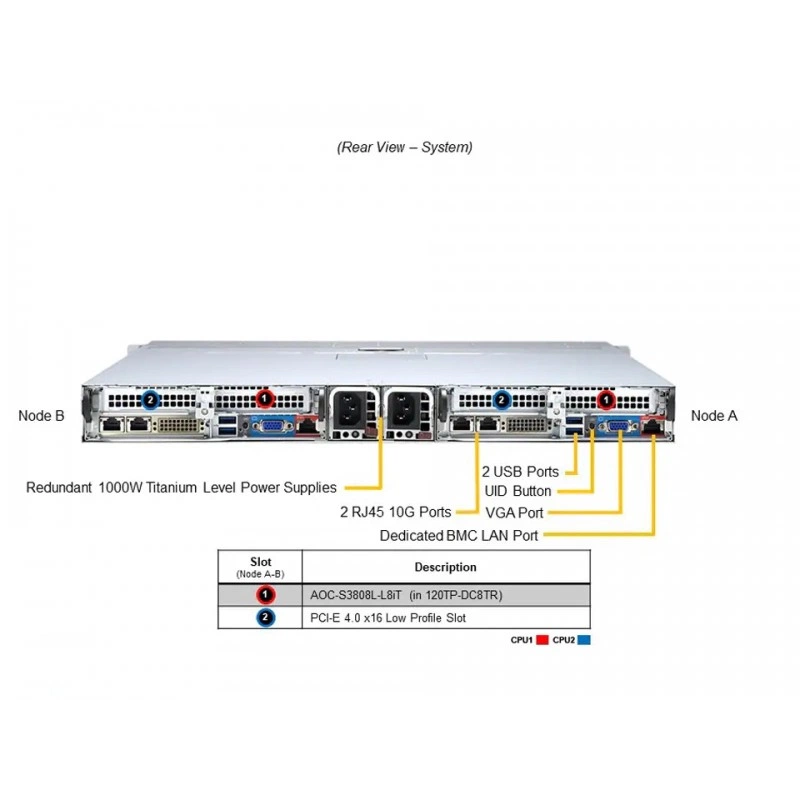

• Интерфейсы: 1 выделенный BMC LAN 1 GbE, 2 USB 3.0 (rear), 1 VGA.
• BIOS: AMI 32 MB SPI Flash EEPROM.
• Безопасность: TPM 2.0, RoT, Secure Boot, Cryptographically Signed Firmware, Secure Firmware Updates, Automatic Firmware Recovery, System Lockdown.
• Мониторинг: контроль CPU, напряжений, памяти, вентиляторов и температуры корпуса.

Применение

Модель предназначена для высокопроизводительных вычислений, гиперконвергентной инфраструктуры и сценариев обработки больших данных. Формат двухузловой системы позволяет использовать один корпус для размещения двух самостоятельных серверных конфигураций, что особенно полезно в задачах уплотнения вычислительных ресурсов и рационального использования стойки.

Платформа также подходит для инфраструктур, где требуется сочетание отказоустойчивости, централизованного администрирования, аппаратной защиты прошивок, сетевых интерфейсов 10GBASE-T и поддержки серверной памяти большого объема. За счет формата 1U система рассчитана на инсталляции, где критичны компактность, обслуживаемость и предсказуемая серверная архитектура.

Совместимость

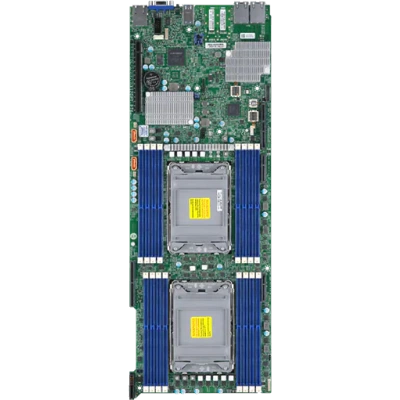

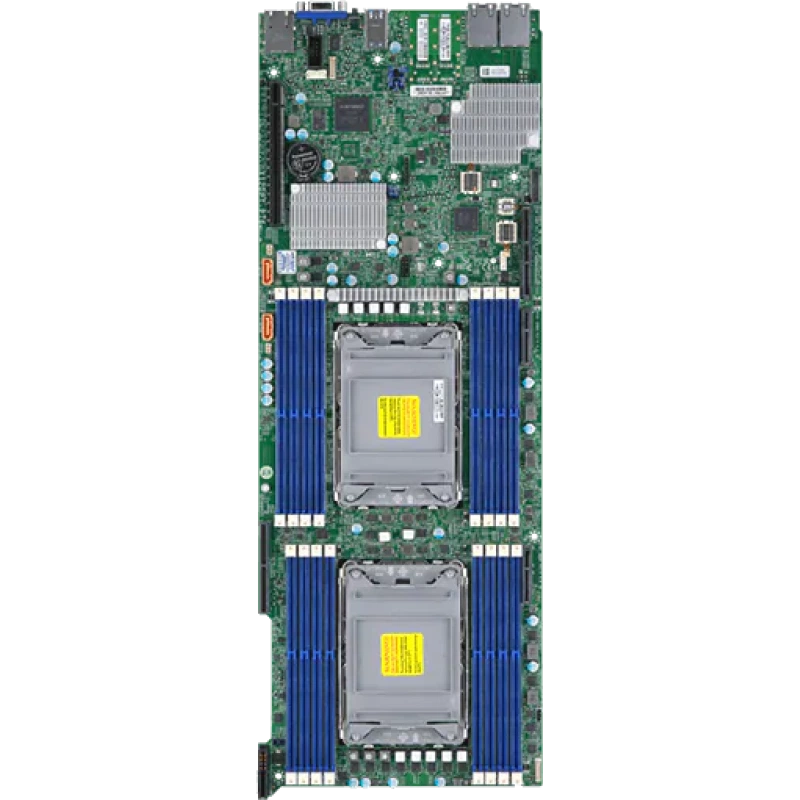

В составе системы указана интегрированная материнская плата Super X12DPT-PT6. Каждый узел рассчитан на работу с 3rd Gen Intel Xeon Scalable processors в исполнении Dual Socket P+ (LGA-4189). Для подсистемы хранения указана поддержка 4 слотов на узел для Broadcom 3808 SAS 12Gbps HBA only без RAID, а также 4 отсека 2.5" hot-swap SAS/SATA drive bays на узел. В спецификации также отмечена возможность установки M.2-адаптера для поддержки двух NVMe накопителей формата до 22x80 mm.

Монтаж и эксплуатация

Сервер выполнен в rackmount-исполнении высотой 1U. Габариты корпуса составляют 1.7" x 17.25" x 28.25". Для транспортировки указаны упаковочные размеры 8" x 29.6" x 38.4". Масса нетто составляет 33.5 lbs, а масса брутто - 48.1 lbs. Цветовое исполнение: черная передняя панель и серебристый корпус.

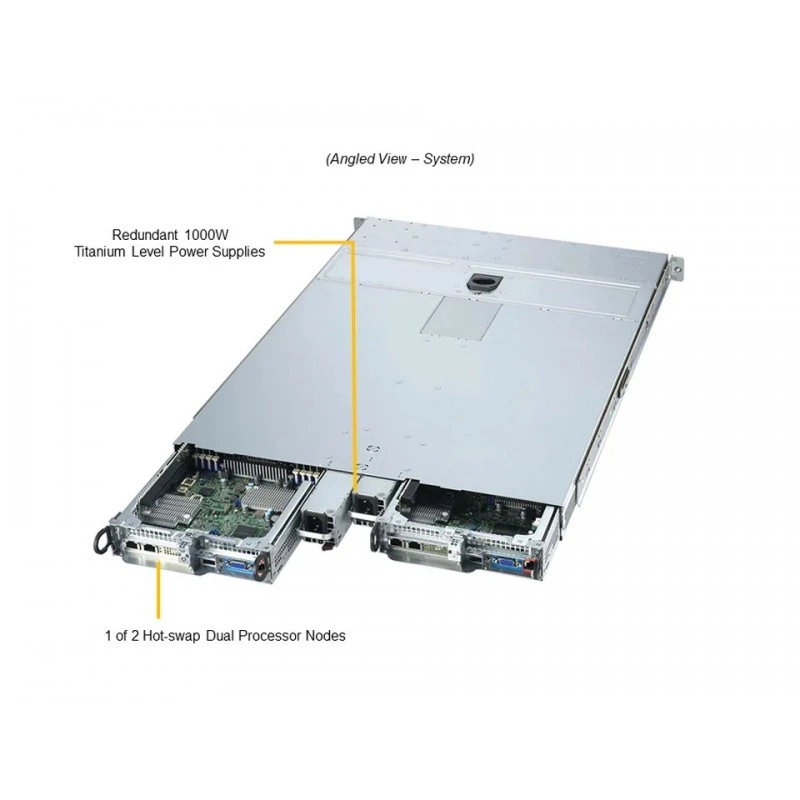

Система охлаждается шестью counter-rotating 4 cm PWM вентиляторами с автоматическим контролем скорости. В составе питания применяются два резервируемых блока питания по 1000 W с поддержкой PMBus. Для сохранения работоспособности при восстановлении питания предусмотрен режим power-on mode for AC power recovery.

Ограничения и условия использования

Для процессоров указано ограничение по TDP до 185 W при воздушном охлаждении. В части хранилища Broadcom 3808 SAS 12Gbps работает как HBA only, без поддержки RAID. Это следует учитывать при проектировании конфигурации системы и выборе подсистемы хранения. Корпус и подсистемы рассчитаны на эксплуатацию в серверной стойке и не относятся к бытовым устройствам.

Комплектация

В стандартной системе присутствуют два узла, интегрированная плата X12DPT-PT6, шасси 1U, вентиляторы, источники питания, а также базовые внутренние серверные компоненты, необходимые для работы платформы. В числе доступных опций отдельно упоминается TPM security module как опциональный компонент, не входящий в стандартную поставку.

Логистические данные

Размеры транспортной упаковки составляют 8" (H) x 29.6" (W) x 38.4" (D). Масса брутто - 48.1 lbs (21.9 kg), масса нетто - 33.5 lbs (15.2 kg). Эти данные полезны для планирования доставки, хранения и размещения оборудования на складе.

Упаковка и маркировка

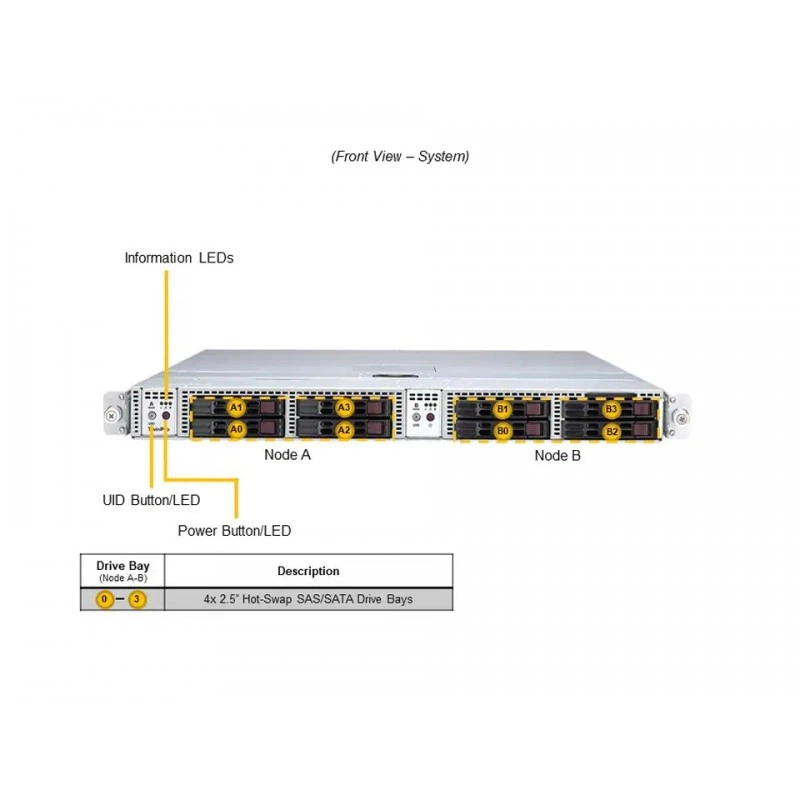

На фронтальной части и в системе отображаются элементы индикации состояния, включая network activity LED, power status LED и system information LED для перегрева и UID. Для управления на передней панели предусмотрены кнопки Power On/Off и UID. Маркировка модели SYS-120TP-DC8TR и описание 1U 2-node TwinPro with 4 2.5" SAS/SATA drives per node используются для идентификации конфигурации.

Эксплуатационные параметры

Платформа оснащена средствами контроля температуры CPU и шасси, мониторингом вентиляторов по tachometer, PWM-разъемами для вентиляторов и функциями thermal control. В разделе PC Health Monitoring также указаны контроль напряжений CPU cores, chipset voltages и memory. Это позволяет использовать систему в средах с требованием к стабильной работе под нагрузкой и постоянному наблюдению за состоянием узлов.

Документация и материалы

Для модели предусмотрены datasheet, user manual, quick references и материалы по совместимости ОС и сертификации. Также доступны ресурсы для управления, обновления ПО и диагностических процедур. Эти материалы предназначены для настройки, администрирования и сопровождения серверной платформы в процессе эксплуатации.
