Сервер Supermicro SYS-2029TP-HTR (СУПЕРМИКРО)

Основная информация о сервере Supermicro

SuperServer SYS-2029TP-HTR - это 2U rackmount серверная платформа семейства TwinPro с четырьмя горячезаменяемыми узлами в одном корпусе. Модель ориентирована на вычислительно насыщенные задачи, HPC, центры обработки данных, корпоративные системы, финансовую аналитику и критичные к отказам сценарии. Корпус выполнен в черном цвете, а в основе платформы используется системная плата Super X11DPT-PS и шасси CSE-217HQ+-R2K20BP3.

Платформа относится к discontinued SKU и помечена как EOL. Дополнительно указано, что barebone или complete system требует установки SIOM либо сетевой карты в каждом узле. Это важно учитывать при подборе конфигурации и планировании запуска.

Функциональные возможности SYS-2029TP-HTR

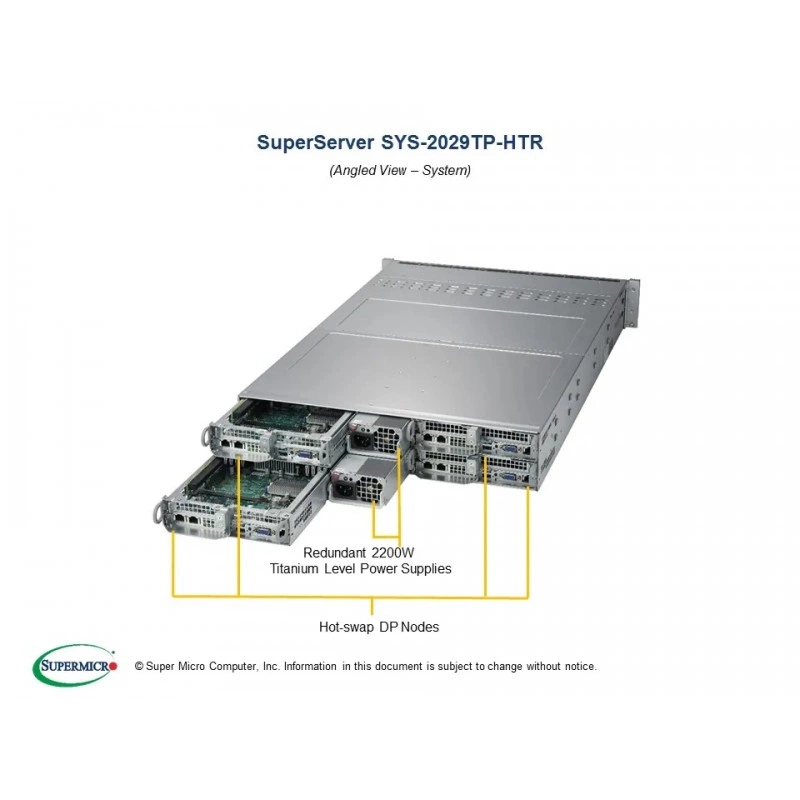

• Четыре горячезаменяемых системы в форм-факторе 2U.
• Поддержка двухпроцессорной архитектуры Socket P (LGA 3647) на каждый узел.
• Поддержка процессоров Intel Xeon Scalable 2-го поколения и Intel Xeon Scalable, Dual UPI до 10.4 GT/s.
• До 28 ядер на процессор в поддерживаемых конфигурациях.
• 16 DIMM-слотов на узел, до 4 ТБ 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM.
• Поддержка Intel Optane DCPMM.
• 2 слота PCI-E 3.0 x16 low-profile на узел.
• 6 hot-swap 2.5" SATA3 отсека на узел.
• Редундантные блоки питания 2200 W с уровнем эффективности Titanium.
• Поддержка удаленного управления через IPMI 2.0, KVM-over-LAN, virtual media и системные утилиты Supermicro.

Технические особенности

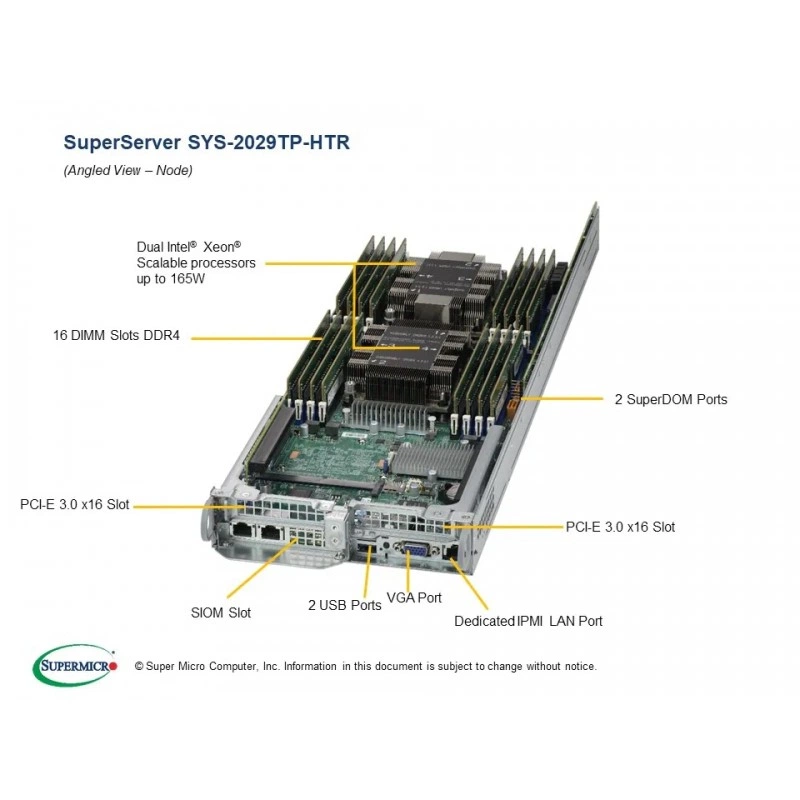

• Материнская плата: Super X11DPT-PS, 4 платы на систему.
• Чипсет: Intel C621.
• Процессор: Dual Socket P (LGA 3647), TDP 70-165 W.
• Ограничение по CPU: процессоры с суффиксами N или S оптимизированы для сетевых и storage-задач; для массового внедрения требуется POC и контроль термального троттлинга.
• Память: 16 DIMM, DDR4 ECC RDIMM/LRDIMM 2933/2666/2400/2133 MHz; 3DS ECC поддерживается.
• Сетевые требования: barebones и complete system должны иметь как минимум один SIOM или network card, установленный на каждый узел.

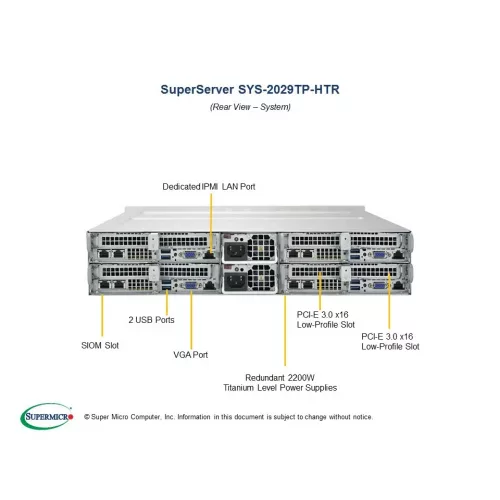

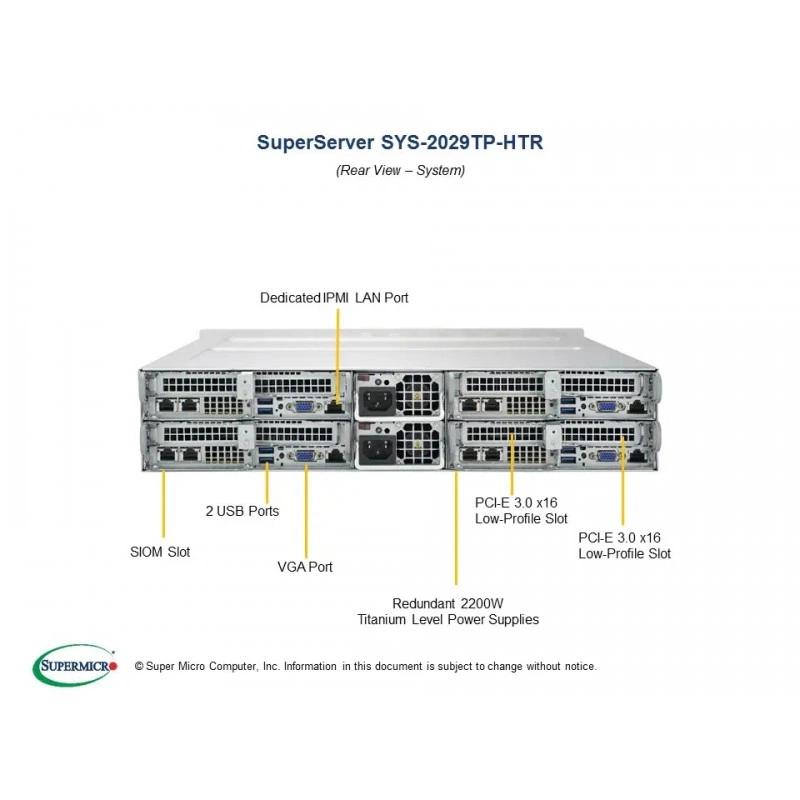

• Встроенные устройства: 6 SATA3 ports, 1 dedicated RJ45 IPMI LAN, 2 USB 3.0 rear, 1 VGA, 1 Fast UART 16550 port и 1 internal header.
• BIOS: AMI 32MB SPI Flash ROM.
• Управление: Intel Node Manager, IPMI 2.0, KVM with dedicated LAN, NMI, SSM, SPM, SUM, SuperDoctor 5, Watchdog, ACPI Power Management.
• Мониторинг: контроль CPU cores, chipset voltages, memory, tachometer monitoring вентиляторов, PWM fan connectors, thermal control.
• Накопители: 2 поддерживаемых SuperDOM на плате; 1 NVMe или 2 SATA M.2 22x80/60/42 mm через опцию AOC-SMG3-2H8M2; M.2 и SuperDOM не могут использоваться одновременно для загрузки ОС.
• Графика: ASPEED AST2500 BMC.
• Шасси: 2U Rackmount, модель CSE-217HQ+-R2K20BP3.
• Габариты: 17.25" x 3.47" x 28.5" (438 x 88 x 724 mm).
• Вес: gross 90 lbs (40.9 kg), net 72 lbs (32.7 kg).
• Цвет: Black.
• Охлаждение: 4 heavy duty 8 cm PWM fans с оптимальным контролем скорости.
• Питание: 2200 W redundant power supplies with PMBus; AC input frequency 50-60 Hz; поддерживаемые входы 100-127 Vac, 200-220 Vac, 220-230 Vac, 230-240 Vac и 230-240 Vdc для отдельных режимов.
• Выход +12V: до 183.3 A в поддерживаемых режимах питания.
• Экология: RoHS compliant.
• Рабочая температура: 10°C ~ 35°C.
• Температура хранения: -40°C ~ 60°C.
• Рабочая влажность: 8% ~ 90% без конденсации.
• Влажность хранения: 5% ~ 95% без конденсации.
• Комплектация: в parts list указаны motherboard/chassis, backplane, cable, air shroud, riser card, heatsink/retention, power supply; также перечислены опциональные TPM-модули, AOC для M.2, сервисные и программные позиции.

Применение

• Вычислительно интенсивные приложения.
• HPC и дата-центры.
• Корпоративные серверные среды.
• Финансовая аналитика.
• Миссионно-критичные нагрузки.

Совместимость

• Поддерживаются Intel Xeon Scalable 2-го поколения и совместимые процессоры для платформы Socket P (LGA 3647).
• Поддерживаются RDIMM и LRDIMM DDR4 ECC, а также Intel Optane DCPMM.
• Для сетевой части требуется SIOM или network card на каждый узел.
• Опциональный модуль TPM: AOM-TPM-9670V или AOM-TPM-9671V.
• Опциональный add-on card: AOC-SMG3-2H8M2 для M.2 storage.

Монтаж и эксплуатация

• Платформа рассчитана на установку в стойку в формате 2U.
• В комплектной логике конфигурации важно учитывать, что при одном установленном CPU не функционируют слоты SXB2 M.2 и SXB4 riser card.
• Для процессоров с TDP 150 W и выше, а также с базовой частотой 3.0 GHz и выше, производитель рекомендует предварительно обращаться в техническую поддержку.
• Для оптимальной работы памяти 2933 MHz в двух DIMM per channel используется память, приобретенная у Supermicro.
• BIOS version 3.2 или выше требуется для поддержки ряда 2nd Gen Intel Xeon Scalable processors codenamed Cascade Lake-R.

Упаковка и маркировка

• Основной SKU: SYS-2029TP-HTR.
• В части списка комплектующих указаны отдельные part numbers для шасси, платы, backplane, кабелей, вентиляторов, радиаторов и блока питания.

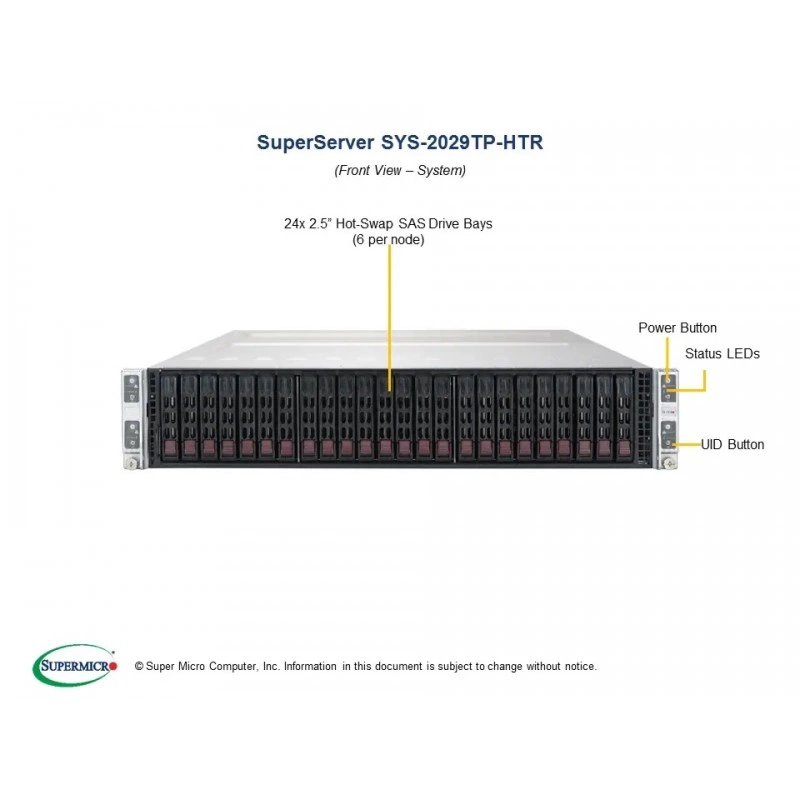

• В системе предусмотрены индикаторы Power status, HDD activity, Network activity и UID LED на фронтальной панели.
