Сервер Supermicro 5039MC-H12TRF SYS-5039MC-H12TRF (СУПЕРМИКРО)

Основная информация о сервере Supermicro

SuperServer 5039MC-H12TRF - это 3U MicroCloud-система Supermicro с интегрированной платой и многонодовой архитектурой. Платформа ориентирована на задачи облачных вычислений, веб-хостинга, кэширования, виртуальных машин, корпоративных сервисов, а также на сценарии с высокой плотностью размещения вычислительных узлов. Конструкция выполнена в черном цвете, а в качестве базовой материнской платы используется Super X11SCE-F.

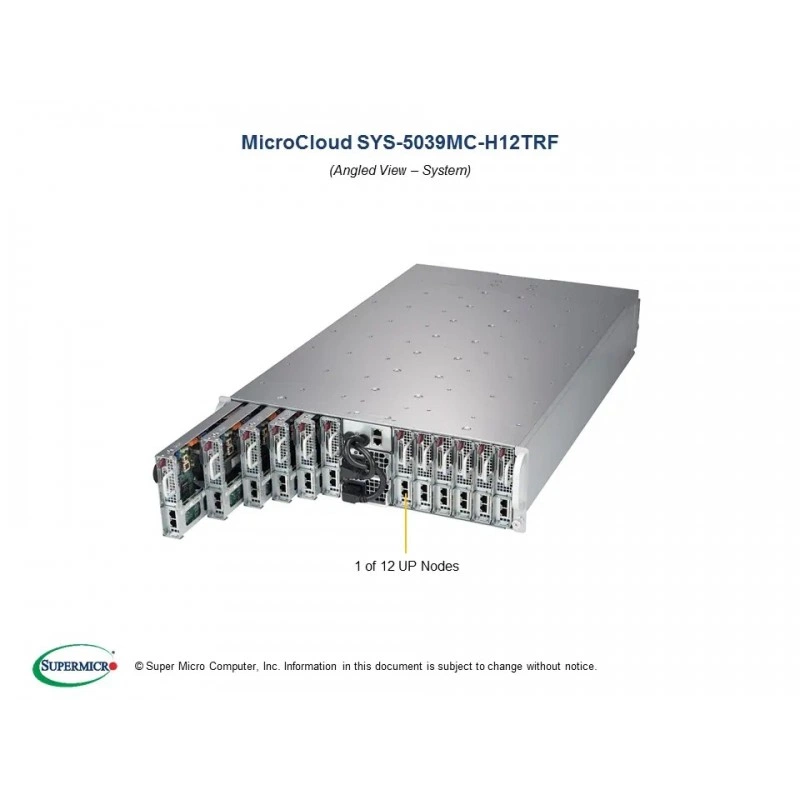

Система построена как 12-node MicroCloud: в корпусе CSE-939HN-R2K04BP размещаются узлы с общими инфраструктурными узлами питания, охлаждения и коммутации. Для каждого узла предусмотрены собственные вычислительные ресурсы, сетевые порты и средства удаленного управления, что делает платформу удобной для массового развертывания серверных сервисов.

Функциональные возможности SYS-5039MC-H12TRF

Платформа поддерживает процессоры Intel Xeon E-2100/E-2200, 8th Gen Intel Core i3, Intel Celeron и Intel Pentium для сокета H4 (LGA 1151). Максимальный TDP процессора составляет 95 Вт. На уровне памяти предусмотрены 4 слота DIMM на узел, поддержка до 128 ГБ Unbuffered ECC и частота до DDR4-2666. Формат памяти включает ECC DDR4 SDRAM с поддержкой модулей 32 ГБ, 16 ГБ, 8 ГБ и 4 ГБ.

Из встроенных возможностей доступны чипсет Intel C246, SATA3 6 Гбит/с через контроллер Intel C246 с RAID 0, 1, 5, 10, два порта LAN RJ45 Gigabit Ethernet на базе Intel i350, графика ASPEED AST2500, а также управление по IPMI 2.0 с виртуальными носителями по LAN и KVM over LAN. Система BIOS выполнена в формате UEFI 128 Мб и поддерживает набор функций ACPI, APM, DMI, Plug and Play, SMBIOS, RTC Wakeup, USB Keyboard support и защиту от BIOS Virus.

Технические особенности

Корпус имеет форм-фактор 3U, размеры 132,5 × 444,5 × 749,3 мм, а размеры упаковки составляют 16,1 × 28,35 × 42,36 дюйма. Масса нетто указана как 132 lb (59,87 кг), а масса брутто как 125 lb (56,70 кг). Цвет исполнения - Black.

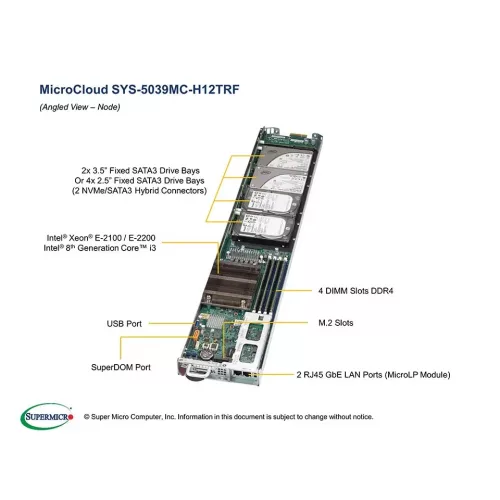

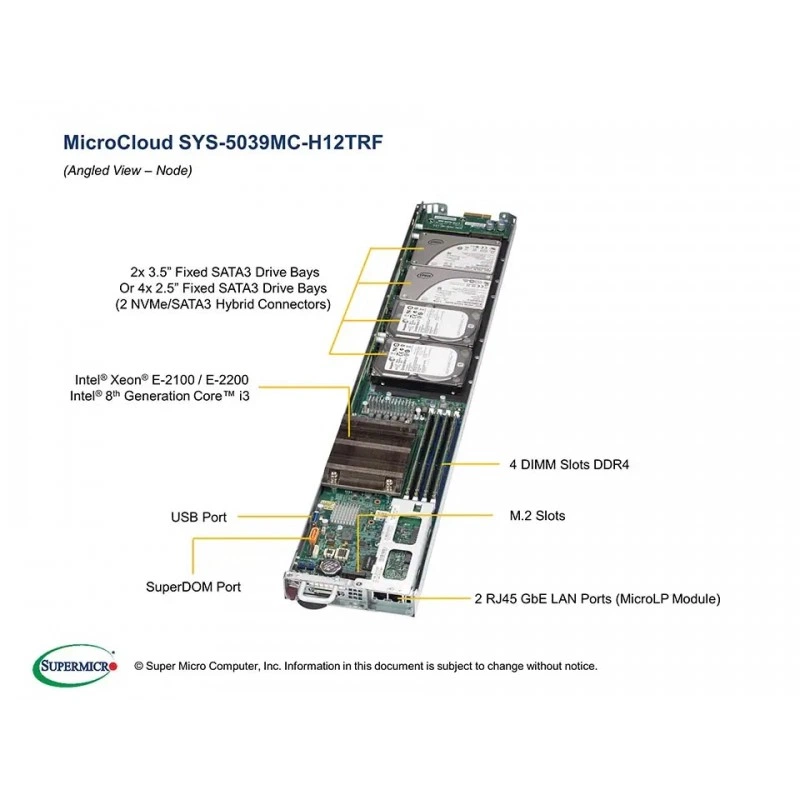

На каждый узел предусмотрены слоты расширения Micro-LP: 1 слот Micro-LP с возможностью MicroLP upgradable. Также поддерживается M.2 с интерфейсом PCI-E 3.0 x4 и SATA, форм-факторами 2280 и 22110 и ключом M-Key. По накопителям доступны конфигурации 2 × 3,5" SATA3, 4 × 2,5" SATA3, 2 × 2,5" NVMe + 2 × 2,5" SATA3 или 2 × 2,5" NVMe + 1 × 3,5" SATA3.

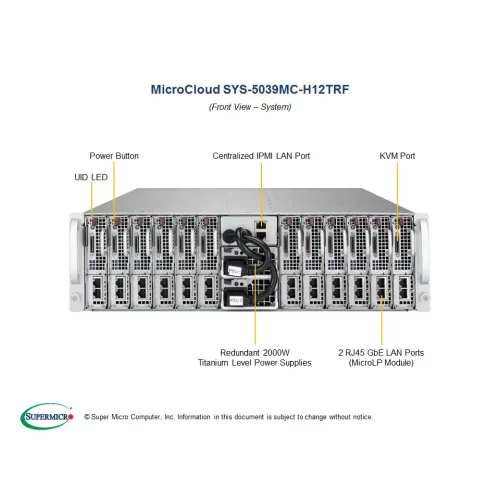

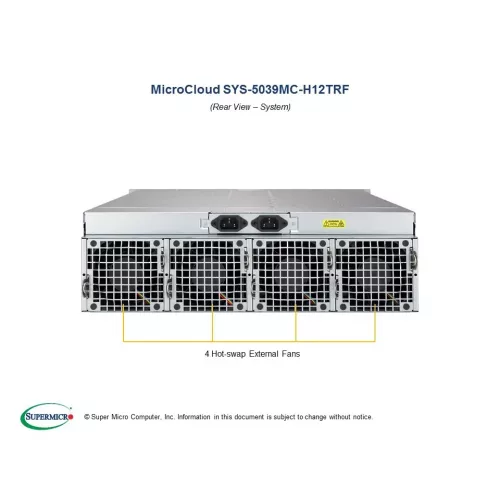

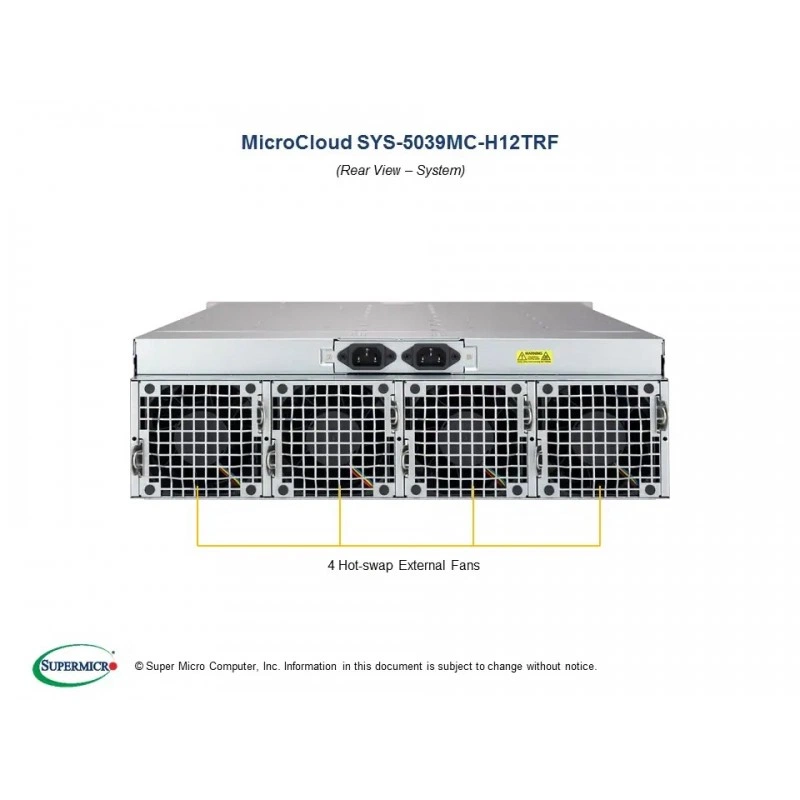

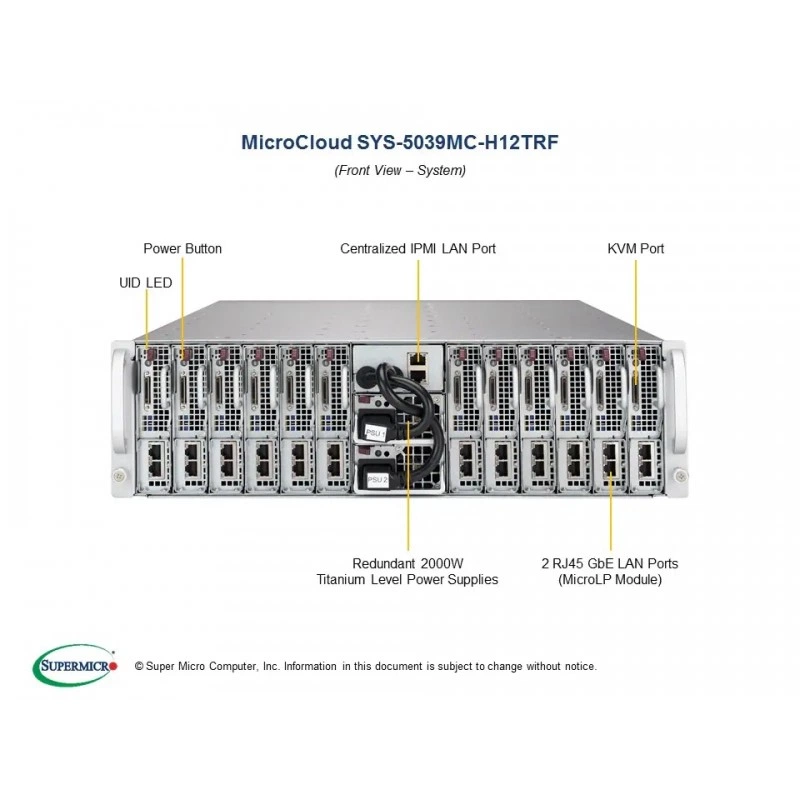

Охлаждение реализовано четырьмя 9-сантиметровыми heavy duty вентиляторами с оптимальной зоной охлаждения. Питание обеспечивают 2000W Titanium Redundant Power Supplies с PMBus и Reverse Airflow. Параметры питания включают работу в диапазонах 100-127 Vac, 200-220 Vac, 220-230 Vac, 230-240 Vac и 200-240 Vac для UL/cUL, а выход +12V может достигать 166,7A в зависимости от входного диапазона.

Система мониторинга отслеживает CPU Cores, линии +3.3V, +5V, +12V, +3.3V Standby, +5V Standby, VBAT, Memory, Chipset voltages, а также состояние вентиляции и температурные параметры CPU и chassis environment. Конструкция соответствует RoHS. Рабочая температура указана в диапазоне 10 °C до 35 °C, температура хранения - от -40 °C до 70 °C, рабочая влажность - 8% до 90% без конденсации, а влажность при хранении - 5% до 95% без конденсации.

Применение

Платформа подходит для развертывания облачных сред, веб-сервисов, виртуализации, узлов кэширования, корпоративных сетевых сервисов, DNS, печати, входа пользователей, а также для сценариев, где важны плотность, управляемость и возможность масштабирования по узлам. Конфигурация MicroCloud удобна для центров обработки данных, в которых требуется компактное размещение множества независимых серверных узлов в одном шасси.

В комплект поставки по конфигурации входят материнская плата, шасси, модульные платы и кабели, вентиляторы, воздушные кожухи, радиаторы, блоки питания, распределители питания и рельсовый комплект. Для узлов и шасси также предусмотрены дополнительные опции, включая сетевые карты MicroLP, TPM-модули, SATA DOM, NVMe-модули, bracket и программные лицензии для управления. Часть позиций в перечне относится к внутренним компонентам, а избыточные элементы могут не отгружаться в зависимости от конфигурации.

Отдельно отмечено, что изображение товара может показывать вариативную конфигурацию с опциональными частями, поэтому стандартный состав следует ориентировать на перечень комплектующих и спецификации системы.
