Сервер Supermicro SYS-5039MS-H8TRF (СУПЕРМИКРО)

Основная информация о сервере Supermicro

SuperServer SYS-5039MS-H8TRF - это 3U MicroCloud серверная платформа Supermicro с восьмью узлами в одном шасси. Решение ориентировано на компактное размещение нескольких независимых серверных узлов в общем корпусе и подходит для задач облачной инфраструктуры, веб-хостинга, кэширования, виртуализации и распределенных вычислений. Для каждого узла используется интегрированная плата Super X11SSD-F, а само шасси выполнено в черном цвете.

Функциональные возможности SYS-5039MS-H8TRF

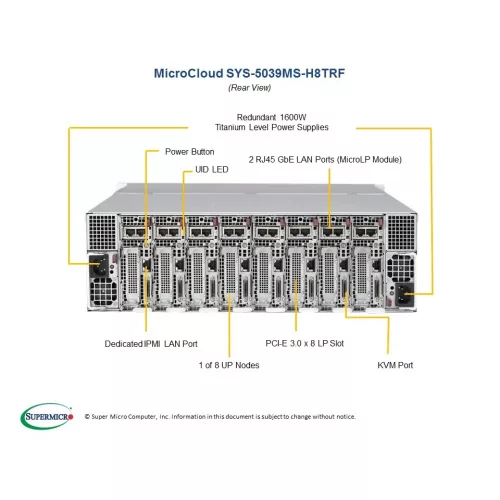

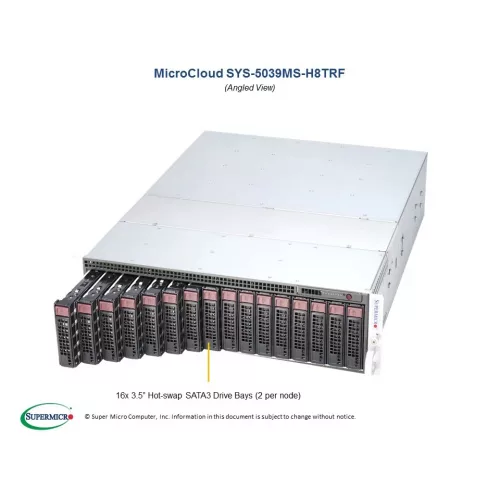

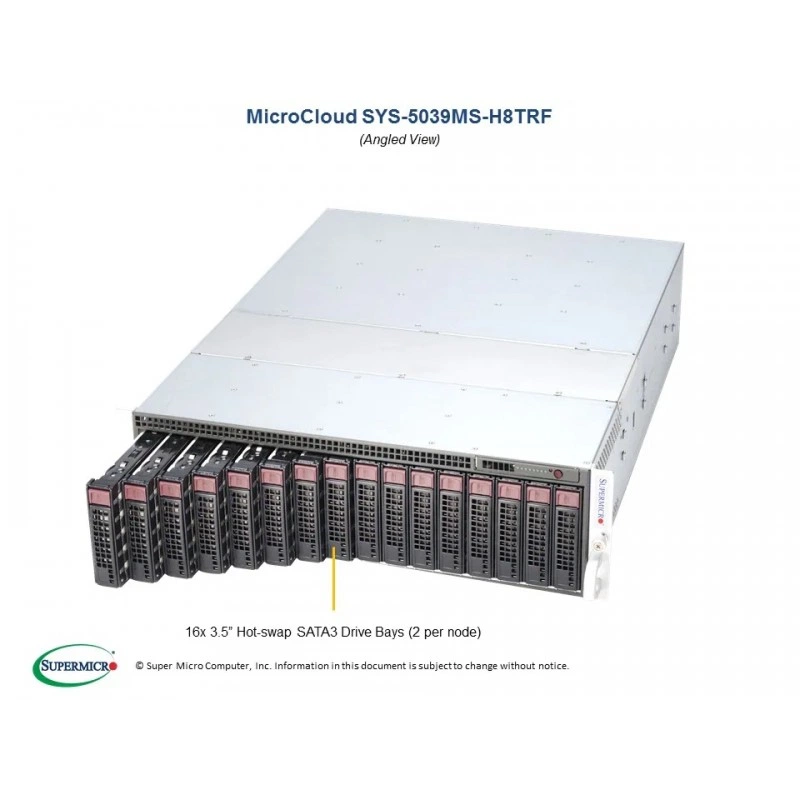

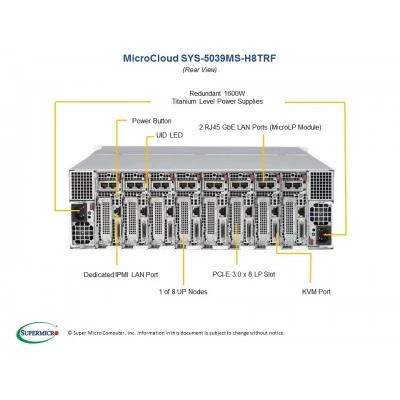

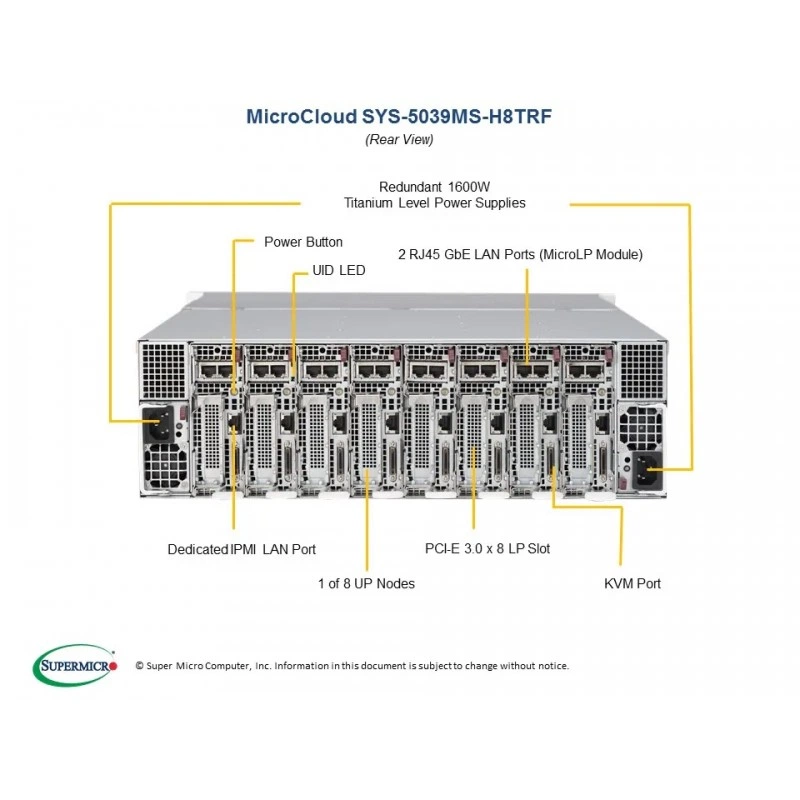

Платформа построена на односокетной архитектуре H4 (LGA 1151) и поддерживает процессоры Intel Xeon E3-1200 v6/v5, Intel Core i3 7-го и 6-го поколений, а также Intel Pentium и Intel Celeron. Для каждого узла предусмотрены две корзины 3,5" SATA3 по умолчанию, при этом с дополнительными комплектами возможна установка 2,5" SATA3 HDD. В описании узла указана поддержка до 64 ГБ ECC UDIMM DDR4-2400 в четырех слотах, наличие двух портов Gigabit Ethernet через Intel i350 и отдельного выделенного IPMI LAN-порта, а также одного слота PCI-E 3.0 x8 и одного Micro-LP. Дополнительно предусмотрены USB 2.0, VGA, COM, USB 3.0 Type A и SATA DOM. Система оснащена четырьмя усиленными горячезаменяемыми вентиляторами 8 см и резервируемыми блоками питания 1600 Вт с сертификацией Titanium.

Технические особенности

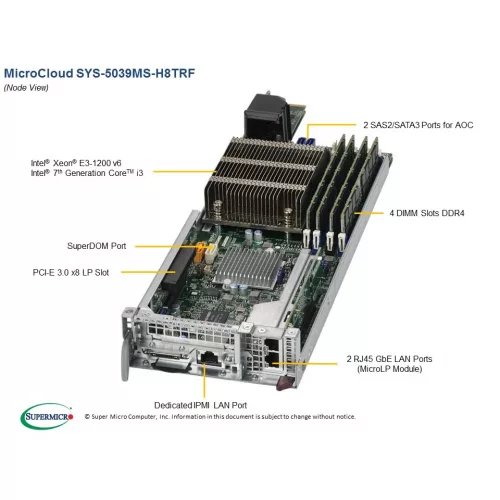

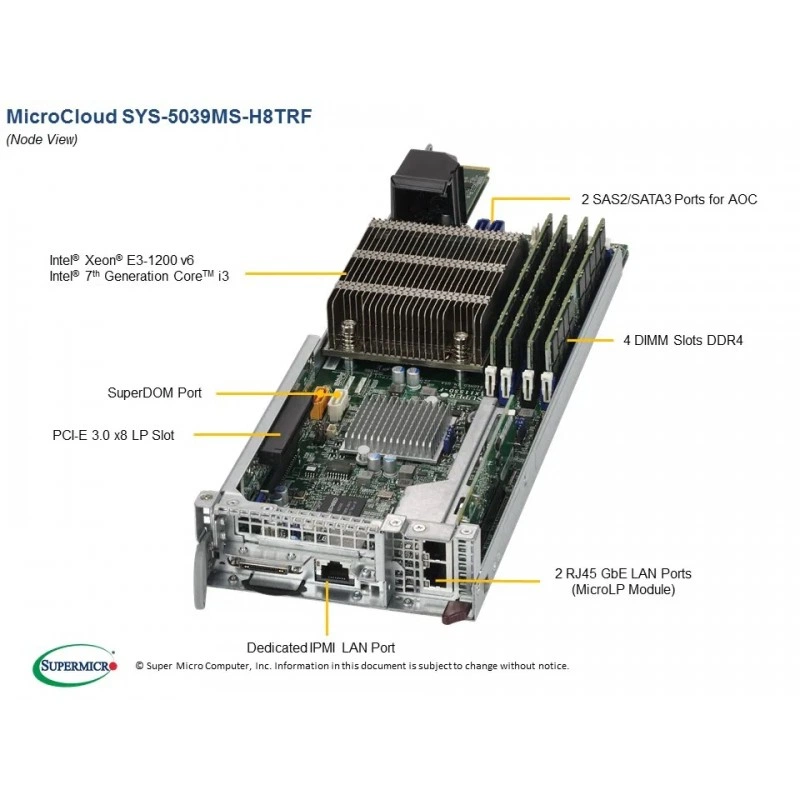

В основе каждого узла используется чипсет Intel C236. Подсистема памяти включает 4 слота 288-pin DDR4 DIMM, поддержку модулей ECC UDIMM с частотами 2400 МГц и 2133 МГц, напряжение 1,2 В и контроль ошибок с коррекцией одиночных и обнаружением двойных ошибок. Встроенные сетевые возможности реализованы контроллером Intel i350 GbE с двумя RJ-45 разъемами и поддержкой 10BASE-T, 100BASE-TX и 1000BASE-T. Системная логика IPMI 2.0 поддерживает виртуальные носители по LAN и KVM over LAN, а аппаратная часть управления построена на ASPEED AST2400 BMC. BIOS типа AMI размещен в 128Mb SPI Flash EEPROM и поддерживает DMI 2.3, ACPI 1.0/2.0, SMBIOS 2.3 и USB Keyboard support. Корпус имеет форм-фактор 3U, размеры 132,5 мм по высоте, 438,4 мм по ширине и 589 мм по глубине. Масса нетто составляет 28,21 кг, масса брутто - 39,92 кг. Питание реализовано через два резервируемых источника 1600 Вт с PMBus, входные диапазоны 100–140 В AC и 180–240 В AC, выходной тип - 27 Pair Gold Finger Connector. Система поддерживает мониторинг напряжений CPU, памяти, чипсета, состояния вентиляторов и температуры корпуса. Устройство соответствует RoHS.

Применение

Платформа подходит для построения плотных многонодовых инфраструктур, где требуется отдельная вычислительная среда для каждого узла при общем шасси: облачные сервисы, веб-кэширование, веб-хостинг, виртуальные машины, социальные сервисы, а также другие серверные задачи с упором на компактность, отказоустойчивость питания и централизованное обслуживание. Конструкция MicroCloud упрощает размещение узлов, охлаждение и обслуживание в стойке, а также позволяет использовать стандартные серверные компоненты и совместимые опции хранения данных и сетевых карт.

Совместимость

Совместимость по процессорам ограничена платформой LGA 1151 и перечисленными семействами Intel Xeon E3-1200 v6/v5, Core i3, Pentium и Celeron. Для поддержки Xeon E3-1200 v6 и 7-го поколения Intel Core требуется BIOS версии 2.0 или выше. Для хранения данных предусмотрена поддержка 3,5" SATA3 HDD, а также 2,5" SATA3 HDD при использовании опциональных комплектов. Для сетевых расширений указаны дополнительные варианты AOC-карт, включая 10GbE и InfiniBand в зависимости от конфигурации. В комплекте поставки в parts list присутствуют материнские платы, шасси, кабели, рейлы, радиаторы, вентиляторы, блоки питания и сопутствующие элементы, при этом изображение на странице может показывать вариативную конфигурацию optional parts.

Монтаж и эксплуатация

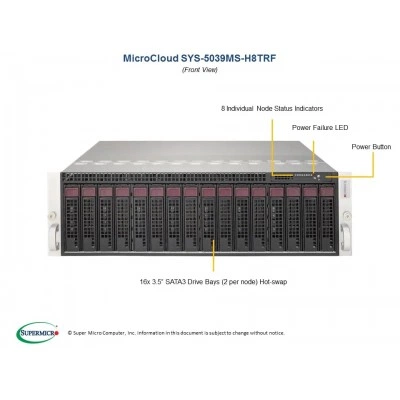

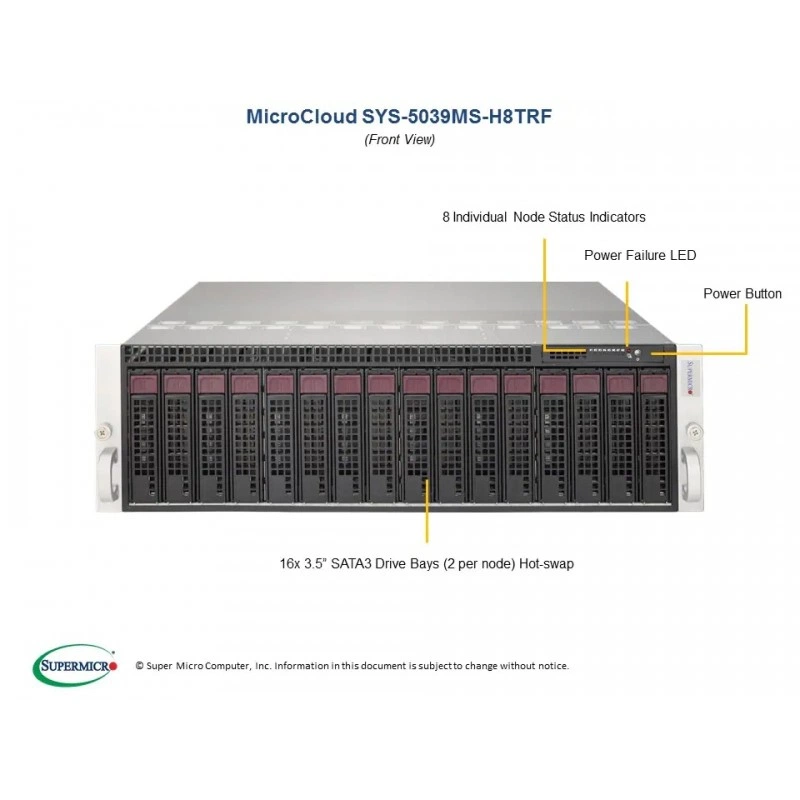

Шасси выполнено в 3U-формате и рассчитано на установку в стойку. В документированных размерах упаковки указаны 11,65" по высоте, 26,26" по ширине и 34" по глубине. Система рассчитана на эксплуатацию при температуре от 10 °C до 35 °C и относительной влажности от 8 % до 90 % без конденсации. Вне работы допустим диапазон температур от -40 °C до 70 °C и влажность от 5 % до 95 % без конденсации. Для охлаждения используются четыре 8-сантиметровых вентилятора, а в перечне деталей указан rail set с quick/quick креплением. На передней панели предусмотрены кнопка питания и индикаторы Power LED и Node status LED.

Комплектация

В parts list перечислены базовые узлы и компоненты: восемь материнских плат MBD-X11SSD-F, одно шасси CSE-938BH-R1K68B, восемь карт AOC-CGP-I2-P, восемь air shroud MCP-310-93804-0B, один backplane BPN-SAS-938H, кабель CBL-0218L, два силовых кабеля CBL-PWCD-0578, предупреждающая этикетка LBL-0108, восемь riser card RSC-RR1U-E8, один комплект направляющих MCP-290-00057-0N, восемь пассивных радиаторов SNK-P0047PS+ и два блока питания PWS-1K68A-1R. В optional parts list также указаны совместимые кабели, сетевые и storage controller cards, trays и сервисные опции.

Логистические данные

Габариты изделия составляют 132,5 мм x 438,4 мм x 589 мм, а вес нетто и брутто равны 28,21 кг и 39,92 кг соответственно. Упаковка имеет размеры 11,65" x 26,26" x 34". Цвет корпуса - черный. Эти параметры важны для планирования размещения в стойке, транспортировки и приемки на складе.

Ограничения и условия использования

Для узла рекомендован только enterprise SATA HDD. В таблице совместимости для storage controller cards указано, что SYS-5039MS-H8TRF рассчитан на поддержку максимум 6 GB/s, а для некоторых AOC HBA-карт требуется радиатор SNK-P0047PSM. BIOS версии 2.0 или выше необходим для поддержки части процессоров поколения v6 и 7-го поколения Core. Рабочие параметры окружающей среды и требования к отсутствию конденсации должны соблюдаться при эксплуатации и хранении.
