Сервер Supermicro SuperServer 6019P-WT8 SYS-6019P-WT8 (СУПЕРМИКРО)

Основная информация о сервере Supermicro

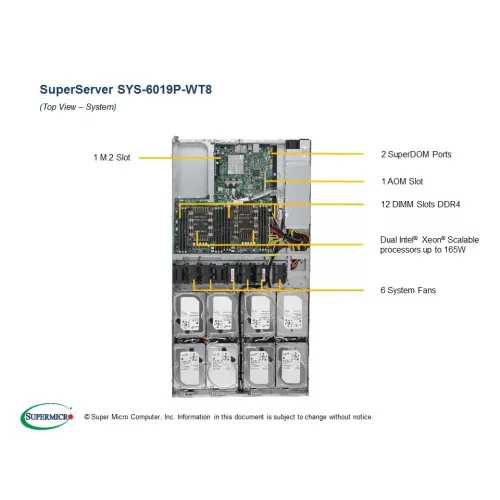

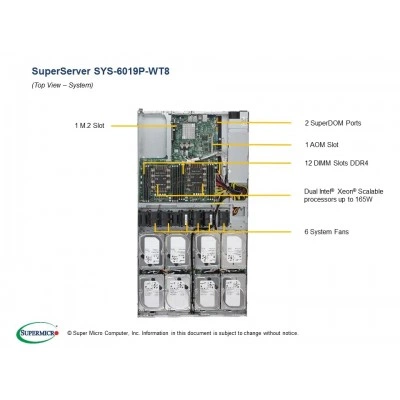

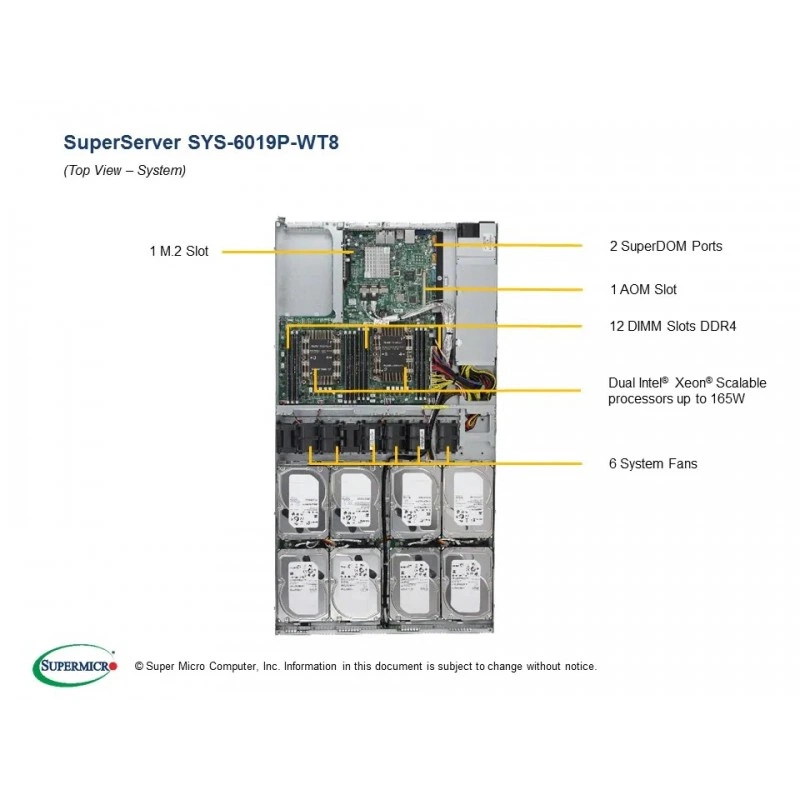

SuperServer 6019P-WT8 - это 1U rackmount серверная платформа Supermicro на базе интегрированной платы Super X11DDW-L и корпуса CSE-801STS-656DP. Модель относится к линейке WIO и рассчитана на задачи, где важны плотность размещения, серверная управляемость и расширяемость. Корпус выполнен в черном цвете.

Функциональные возможности SYS-6019P-WT8

Платформа поддерживает два процессорных разъема Socket P (LGA 3647) и рассчитана на 2-е поколение Intel Xeon Scalable, а также Intel Xeon Scalable processors с поддержкой Dual UPI до 10.4 GT/s. Указан диапазон TDP процессоров 70-165W, а максимальное число ядер может достигать 28. Система оснащается 12 DIMM-слотами, поддерживает до 3 TB 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM и Intel Optane DCPMM. Для расширения предусмотрены слоты PCI-E 3.0 x16, PCI-E 3.0 x8, отдельный PCI-E 3.0 x16 для Add-on-Module и слот PCI-E NVMe M.2 SSD.

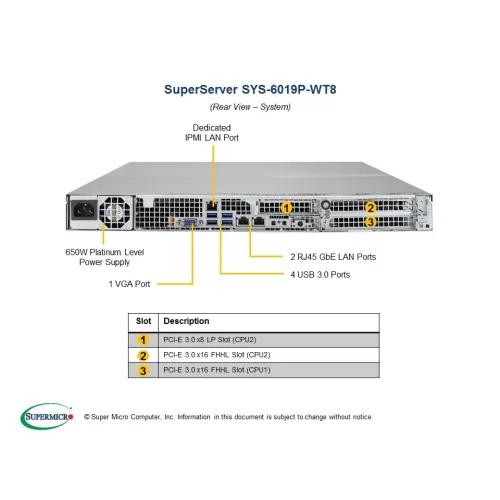

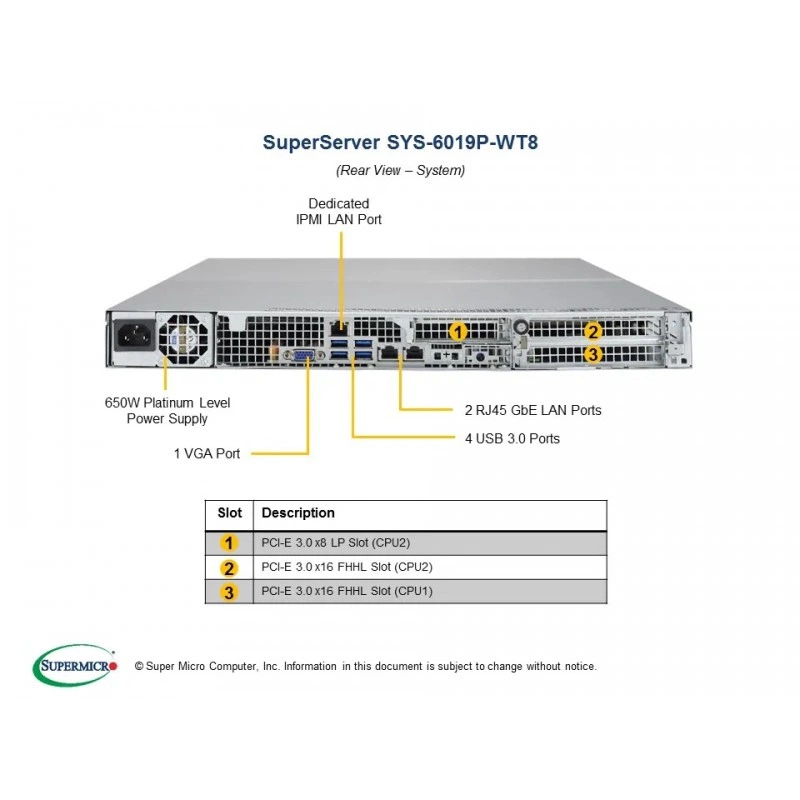

Сетевые возможности реализованы через 2 RJ45 Gigabit Ethernet порта, а также 1 выделенный RJ45 IPMI LAN порт. Для локального подключения предусмотрены 4 USB 3.0 порта на задней панели и 1 VGA порт. Подсистема хранения включает 10 SATA3 портов с поддержкой RAID 0, 1, 5, 10, а также 2 SuperDOM порта. В комплекте и в спецификациях указаны средства удаленного управления IPMI 2.0, virtual media over LAN, KVM-over-LAN, Intel Node Manager, SSM, SPM, SUM, SuperDoctor 5 и Watch Dog.

Технические особенности

В основе системы используется чипсет Intel C621 и встроенное видео ASPEED AST2500 BMC. BIOS типизирован как AMI 32Mb SPI Flash ROM. Платформа поддерживает ACPI/APM power management. Для мониторинга реализован контроль CPU cores, voltage, memory, fan tachometer monitoring и температуры корпуса, а также thermal control для вентиляторов. Установлено 6 встречновращающихся PWM-вентиляторов размером 4 cm.

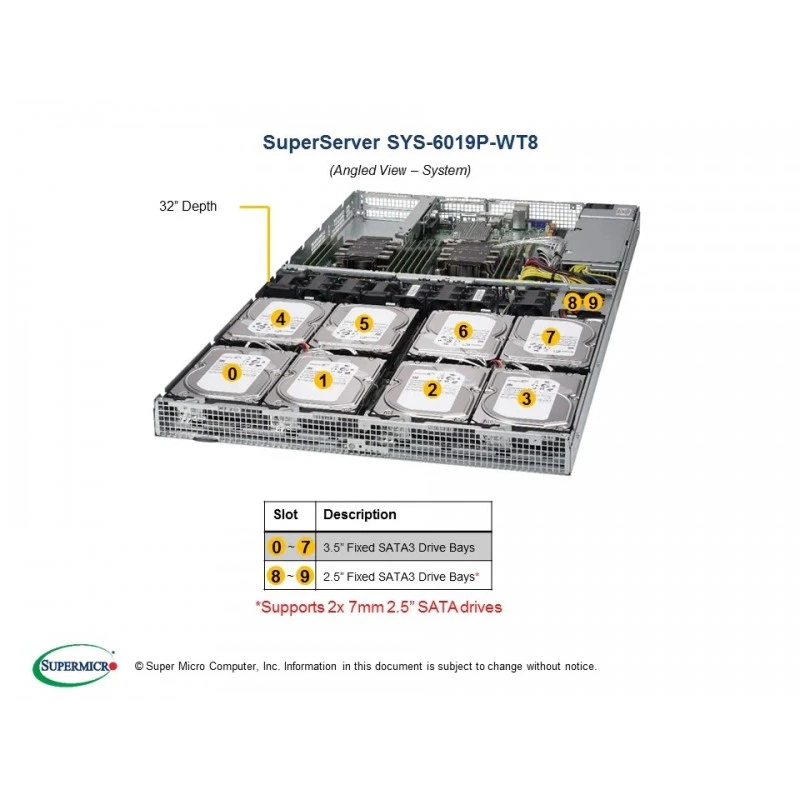

Корпусное исполнение включает 8 фиксированных отсеков 3.5 inch и 2 фиксированных отсека 2.5 inch, SATA HDD backplane, 600W/650W multi-output power supply with PFC for rear I/O и сертификат Platinum Level. Блок питания поддерживает вход 100-127V 50-60Hz и 200-240V 50-60Hz. По DC output указаны линии +3.3V, +5V, +5V standby, +12V и -12V. Габариты системы составляют 17.2 inch x 1.7 inch x 32 inch, размер упаковки 23.5 inch x 7.8 inch x 40.1 inch, а вес брутто равен 46 lbs (20.9 kg). Цвет корпуса - Black.

В карточке также подтверждены эксплуатационные параметры: RoHS compliant, рабочая температура 10°C ~ 35°C, температура хранения -40°C to 60°C, рабочая влажность 8% to 90% без конденсации, влажность хранения 5% to 95% без конденсации. Отдельно указано, что для полного доступа к PCI-E слотам и onboard controllers должны быть установлены оба процессора.

Применение

Платформа предназначена для серверных сценариев, где требуется компактный 1U формат, двухпроцессорная архитектура, поддержка виртуализации и удаленного администрирования. Модель подходит для web server, firewall apps, corporate infrastructure, DNS, print, login services, gateway и provisioning servers, compact network appliance и cloud computing. Благодаря сочетанию PCI-E расширения, SATA-хранилища, IPMI и развитого мониторинга система может использоваться как универсальный сервер в стойке для вычислительных и сетевых задач.

Совместимость

Поддерживаются 2nd Gen Intel Xeon Scalable processors, Intel Xeon Scalable processors, RDIMM/LRDIMM DDR4, Intel Optane DCPMM, а также опциональные карты и модули, перечисленные в parts list и optional parts list. В списке опций указаны storage controller card, cache vault, add-on card for internal M.2 NVMe, Intel VROC RAID key, converter tray, TPM security module, network cards, services and software licenses.

Монтаж и эксплуатация

Система выполнена в формате 1U rackmount и поставляется с rail set, quick/quick, default for 1U 17.2 SC801S/SC801L. В parts list отмечено, что элементы со звездочкой входят в состав шасси, а избыточные комплектующие могут не отгружаться. Также указано предупреждение, что изображение может показывать измененную конфигурацию с опциональными деталями, поэтому для стандартной комплектации следует ориентироваться на parts list.

Комплектация

Подтвержденная комплектация включает материнскую плату MBD-X11DDW-L, корпус CSE-801STS-656DP, backplane BPN-SAS-801T-A4, кабели CBL-0476L и CBL-SAST-0996-1, резиновые прокладки, air shroud, air block, quick reference guide MNL-2003-QRG, riser cards RSC-R1UW-2E16 и RSC-R1UW-E8R, heatsink SNK-P0067PSMB, блок питания PWS-656P-1H, шнуры питания CBL-0160L, вентиляторы FAN-0101L4 и rail set MCP-290-00066-0N.

Логистические данные

Указаны габариты упаковки 23.5 inch (W) x 7.8 inch (H) x 40.1 inch (D) и gross weight 46 lbs (20.9 kg).

Упаковка и маркировка

Цвет изделия Black. В parts list присутствует примечание о возможной неполной отгрузке избыточных элементов, включая drive trays, fans, riser brackets, air shrouds, IO shields и cables.
