Сервер Supermicro SYS-511R-ML (СУПЕРМИКРО)

Основная информация о сервере Supermicro

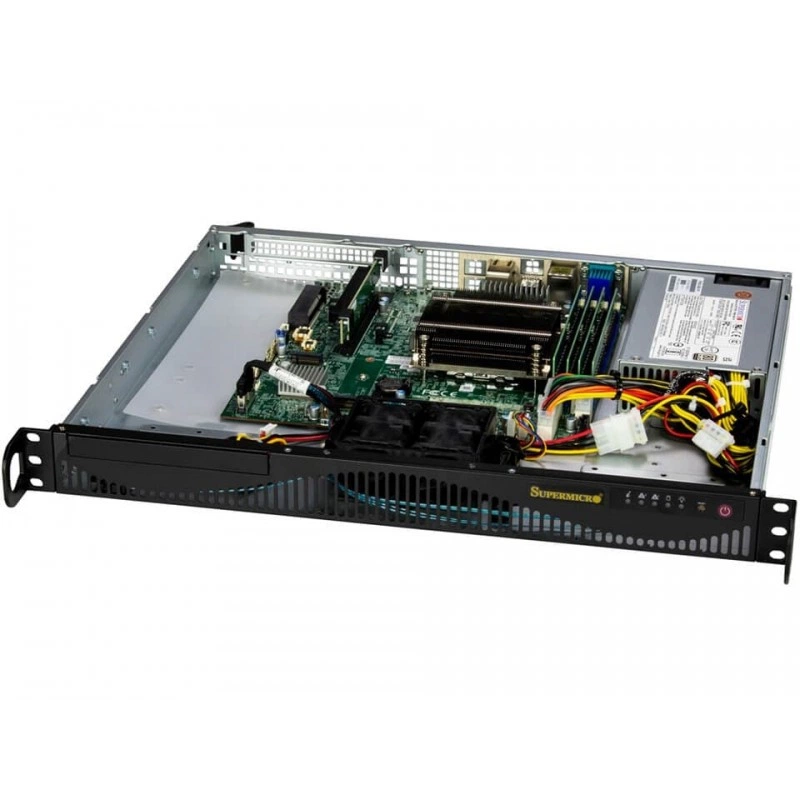

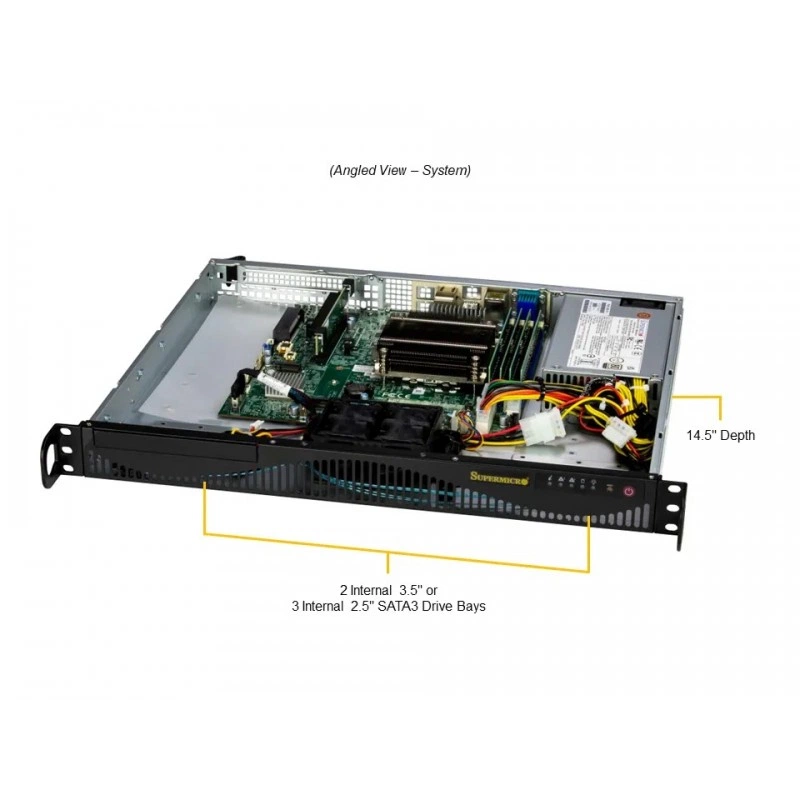

SuperServer SYS-511R-ML - это компактный 1U сервер формата Mini-1U для установки в стойку, рассчитанный на задачи общего назначения, входные прикладные сценарии и front-end/web hosting. Платформа построена на интегрированной плате Super X13SCH-SYS и использует односокетную архитектуру с сокетом LGA-1700. В конфигурации предусмотрены до 3 внутренних отсеков 2.5" SATA, один слот PCIe 5.0 x16, встроенные сетевые интерфейсы 2 x 1GbE RJ45 и блок питания 350 Вт класса Platinum.

Функциональные возможности SYS-511R-ML

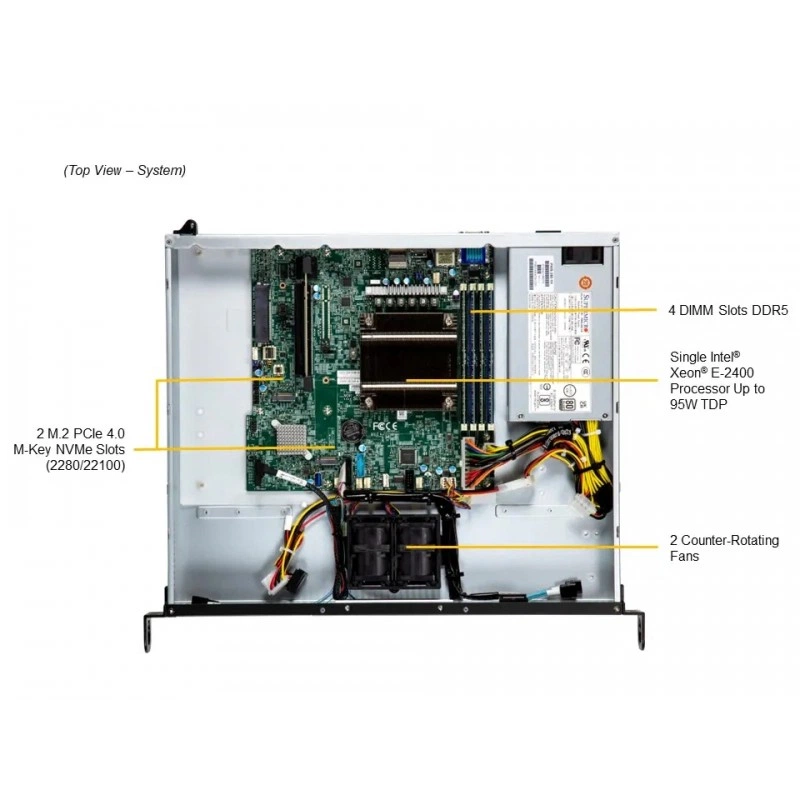

Сервер поддерживает процессоры Intel Xeon 6300-series, Intel Xeon E-2400 series, а также Intel Pentium G7400/G7400T. Для платформы заявлены до 8 ядер и 16 потоков, кэш до 24 MB и поддержка процессоров с TDP до 95 Вт при воздушном охлаждении. Подсистема памяти включает 4 DIMM-слота и 2 канала, поддерживается DDR5 ECC UDIMM с максимальной емкостью до 128 GB и скоростью до 4400 MT/s в режиме 1DPC, а также до 4000 MT/s в режиме 2DPC. Напряжение памяти составляет 1.1 V.

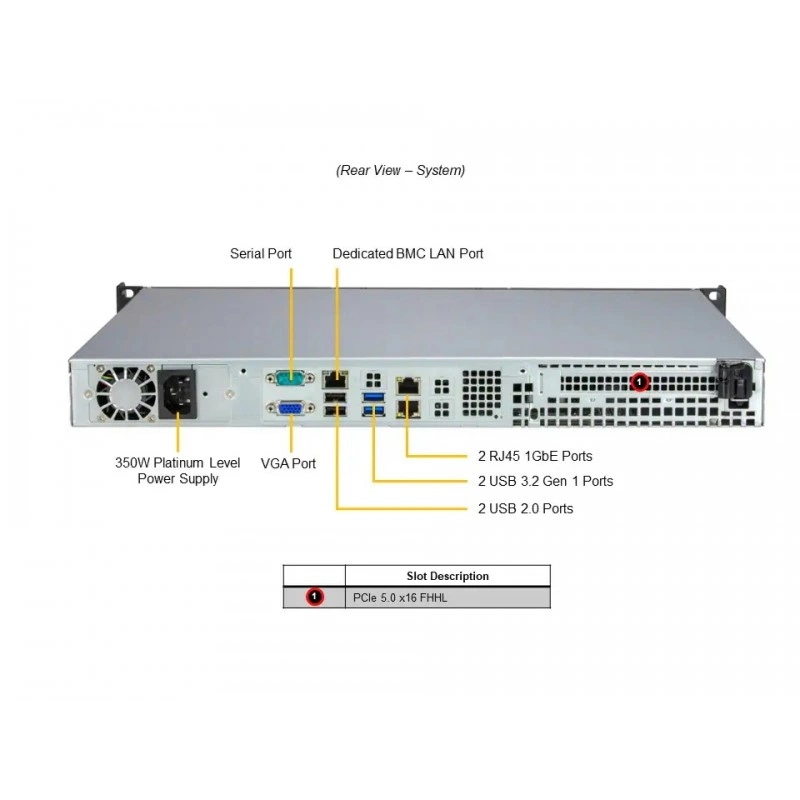

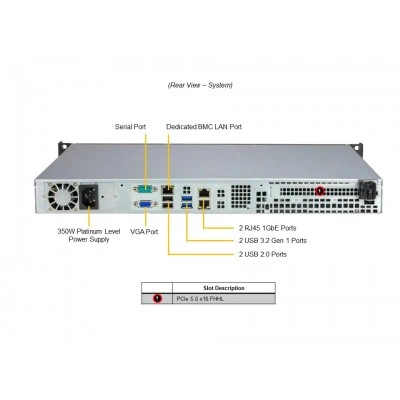

Платформа оснащена встроенными накопителями SATA 6 Gbps с поддержкой RAID 0/1/5/10. Для подключения периферии и обслуживания предусмотрены 2 RJ45 1 GbE LAN-порта, отдельный RJ45 1 GbE порт для BMC с разделением IPMI на LAN port 1, USB-порты на задней панели и в виде заголовков, VGA-порт, COM-порты на заголовке и на задней панели, а также TPM header. В системе используется BIOS AMI 32 MB SPI Flash EEPROM.

Технические особенности

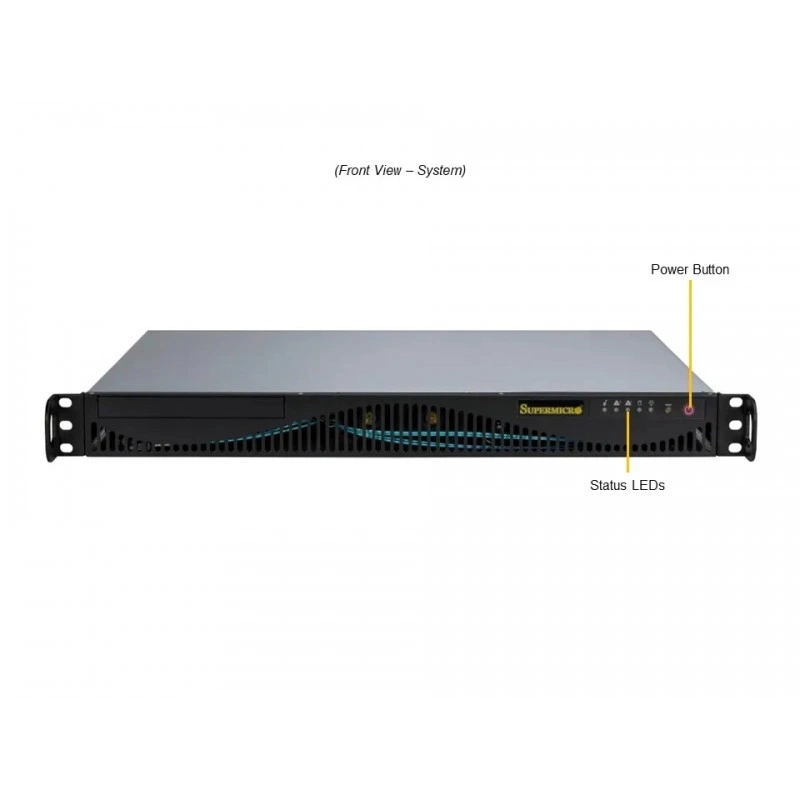

• Форм-фактор корпуса: Mini-1U.
• Габариты: 1.7" (43 mm) по высоте, 17.2" (437 mm) по ширине, 14.5" (368 mm) по глубине.
• Размер упаковки: 6.3" (H) x 22" (W) x 20" (D).
• Масса брутто: 14 lbs (6.35 kg).
• Масса нетто: 11 lbs (4.99 kg).

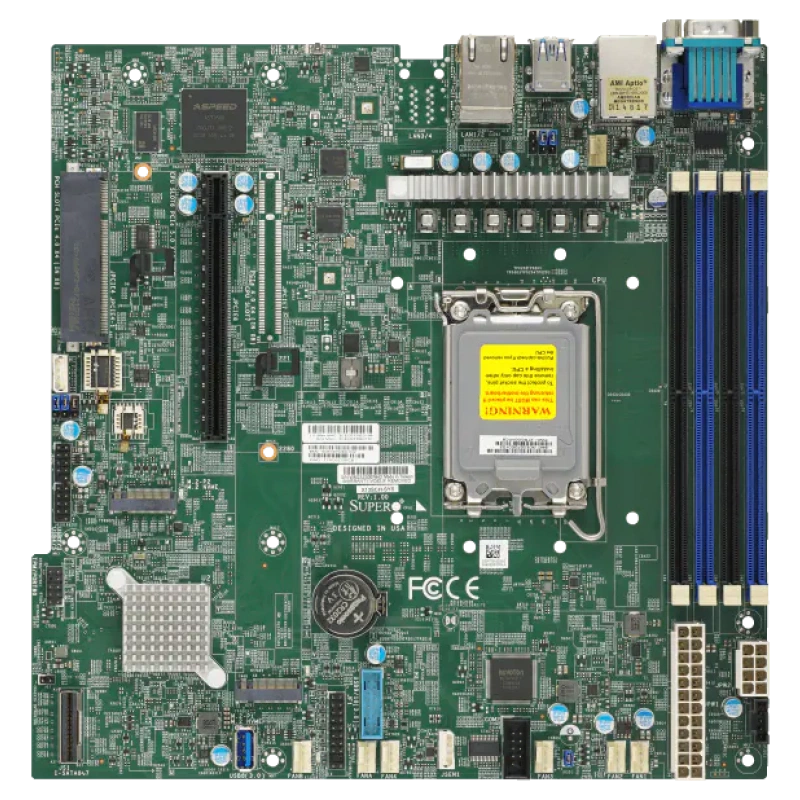

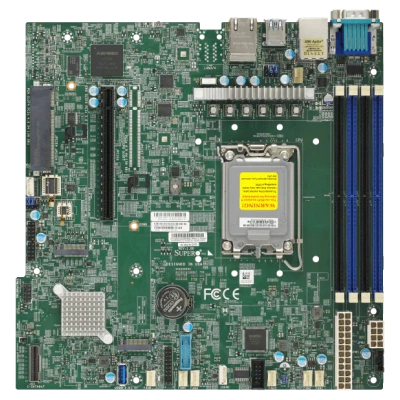

• Платформа использует интегрированную материнскую плату Super X13SCH-SYS и шасси CSE-512F-350B1.
• В системе применен одиночный блок питания 350 W Platinum Level (93%).
• Поддерживается ACPI/APM Power Management.
• Реализованы TPM 2.0, Secure Boot, Cryptographically Signed Firmware, Secure Firmware Updates, Automatic Firmware Recovery, Supply Chain Security: Remote Attestation, Runtime BMC Protections и System Lockdown.
• Система мониторит ядра CPU, напряжения чипсета и памяти, состояние вентиляторов и температурный режим корпуса.

Применение

SYS-511R-ML подходит для серверов общего назначения, входных appliance-сценариев и front-end/web hosting. Компактный короткоглубинный корпус Mini-1U удобен там, где требуется стойковая установка при ограниченном пространстве, а также базовая серверная платформа с поддержкой SATA-накопителей, встроенной сетью 1GbE и возможностью удаленного управления через BMC.

Совместимость

Платформа совместима с процессорами Intel Xeon 6300-series, Intel Xeon E-2400 series и Intel Pentium G7400/G7400T. Для памяти поддерживаются DDR5 ECC UDIMM модули. В разделе опций и документов указаны совместимые аксессуары и материалы: кабель для внутреннего HDD CBL-0211L, DVD-ROM / DVD-RW решения DVM-TEAC-DVD-SBT5 и DVM-TEAC-DVDRW-SBT5, внутренние корзины MCP-220-00044-0N и MCP-220-00051-0N, rail kit MCP-290-00055-0N, TPM-модули AOM-TPM-9670H и AOM-TPM-9672H, а также Software SFT-DCMS-Single.

Монтаж и эксплуатация

Сервер выполнен в стойковом исполнении Mini-1U и рассчитан на воздушное охлаждение. Для установки и эксплуатации следует учитывать короткую глубину корпуса 14.5" (368 mm), а также требования к блоку питания и тепловому режиму процессоров до 95 Вт TDP. Встроенные средства мониторинга контролируют вентиляторы, температуру и напряжения, что помогает поддерживать стабильную работу в серверной стойке.

Ограничения и условия использования

Поддержка процессоров ограничена указанными семействами Intel и уровнем TDP до 95 Вт. Конфигурация ориентирована на односокетную платформу и не предполагает использование многопроцессорных сценариев. Для накопителей заявлены внутренние 2.5" SATA-отсеки, поэтому сценарии с внешней дисковой инфраструктурой или иными типами накопителей требуют отдельной проверки совместимости по конфигурации.

Комплектация

В качестве подтвержденных элементов конфигурации указаны серверная платформа SYS-511R-ML, интегрированная плата Super X13SCH-SYS, шасси CSE-512F-350B1 и встроенный блок питания 350 W Platinum Level. В доступных материалах также присутствуют перечни опциональных аксессуаров, кабелей, салазок, TPM-модулей и сервисного ПО.

Упаковка и маркировка

Для транспортировки указаны габариты упаковки 6.3" (H) x 22" (W) x 20" (D), а также масса брутто 14 lbs (6.35 kg). Основная маркировка товара связана с SKU SYS-511R-ML и обозначением SuperServer SYS-511R-ML.
