Сервер Supermicro SYS-522B-WR (СУПЕРМИКРО)

SuperServer SYS-522B-WR - это 2U серверная платформа Supermicro из линейки WIO, рассчитанная на конфигурации с акцентом на гибкость ввода-вывода, хранение данных и расширение. Платформа построена на интегрированной плате Super X14SBW-F и ориентирована на задачи общего назначения, веб-сервисы, сетевую безопасность, оптимизированные для дата-центра сценарии и серверы начального уровня для SOHO и SMB.

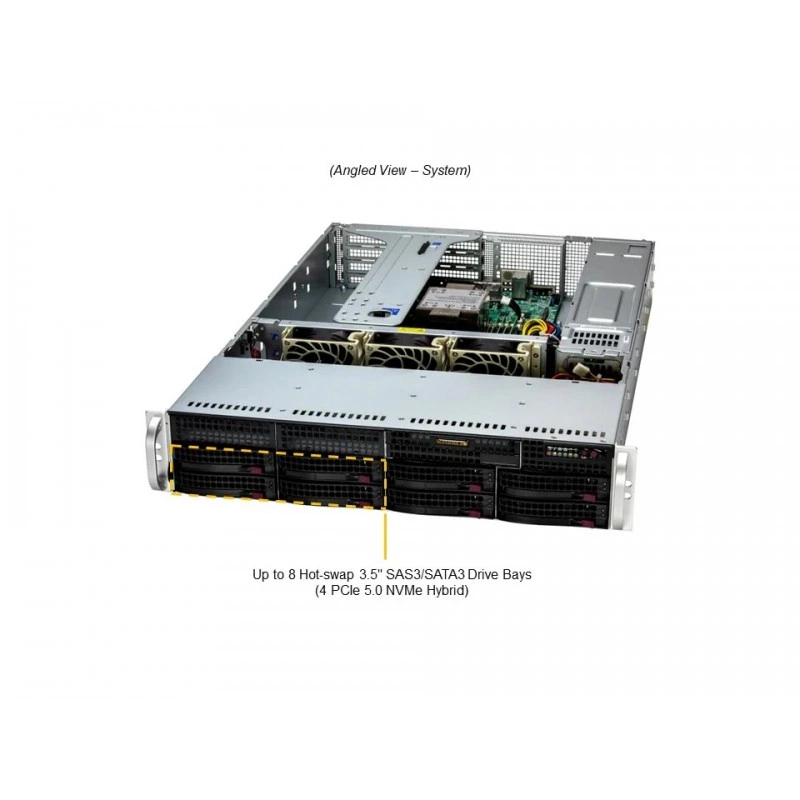

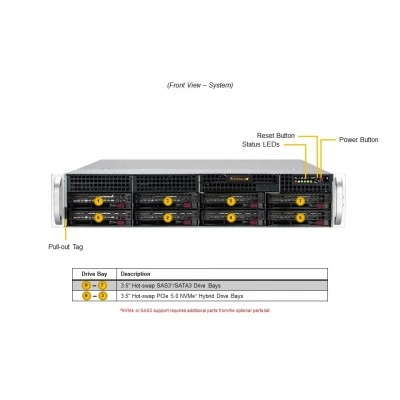

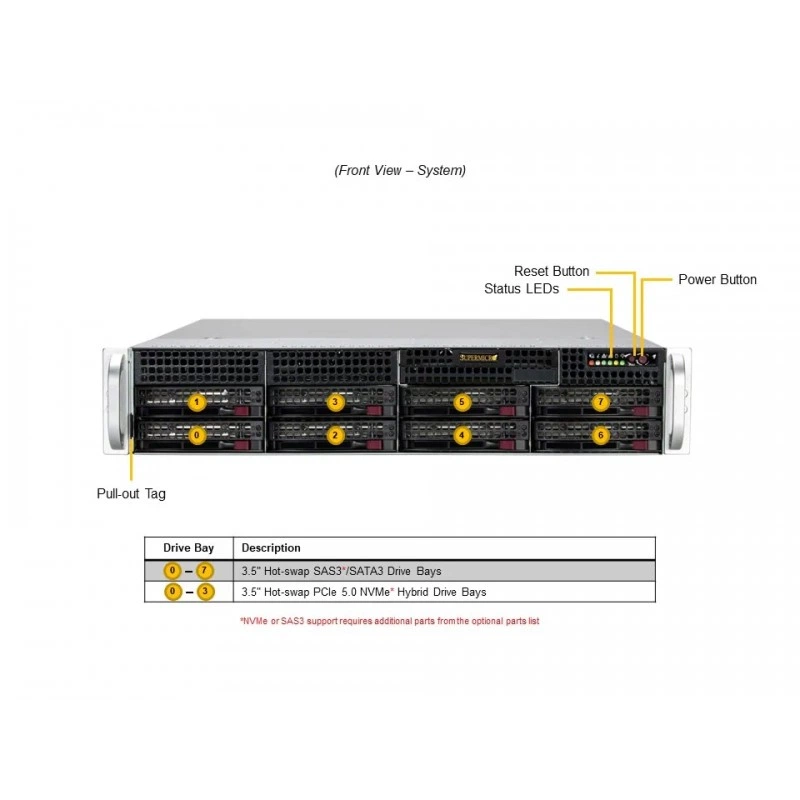

Корпус поддерживает 8 горячезаменяемых накопителей формата 3.5 дюйма SAS/SATA, при этом 4 отсека могут использоваться как NVMe hybrid. Конструкция также рассчитана на установку до 5 слотов PCIe 5.0, что делает систему удобной основой для расширения по сети, хранению и дополнительным контроллерам.

Система поддерживает один процессорный сокет Single Socket E2 (LGA-4710) и совместима с Intel Xeon 6700/6500 series processors with P-cores или 6700 series processors with E-cores. Для платформы заявлена поддержка до 350 W TDP CPU при воздушном охлаждении.

Память представлена 8 слотами DIMM / 8 каналами. Максимальный объем памяти составляет до 2 TB DDR5 RDIMM со скоростью до 6400 MT/s ECC при 1DPC, напряжение памяти - 1.1 V. Для графических задач допускается до 1 двухслотового или 2 однослеотовых GPU. В числе поддерживаемых GPU указаны NVIDIA PCIe A1000, NVIDIA RTX PRO 4000 Blackwell, RTX PRO 4500 Blackwell, RTX PRO 5000 Blackwell, RTX PRO 6000 Blackwell Max-Q Workstation Edition, RTX 2000 Ada, RTX 4000 Ada Generation, RTX 5000 Ada, а также NVIDIA RTX A400.

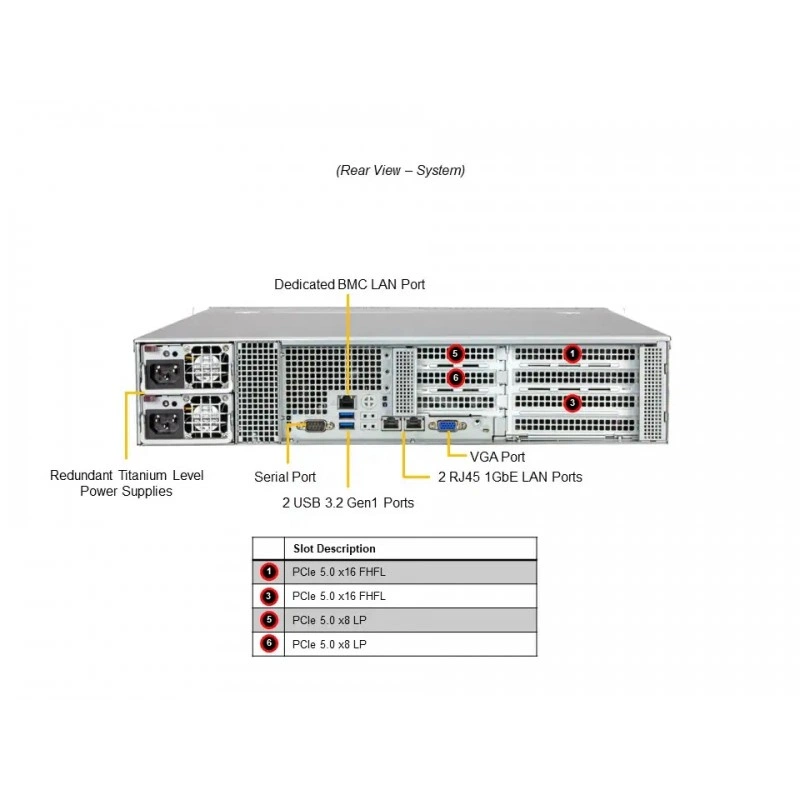

Подключение к хранилищу и периферии включает SATA 6 Gbps, NVMe с поддержкой RAID 0/1/5/10 при использовании Intel VROC RAID key, 2 RJ45 1 GbE LAN порта на базе Intel I210, отдельный RJ45 1 GbE dedicated BMC LAN порт, 2 USB 3.2 Gen1 Type-A порта на задней панели, 2 USB 3.2 Gen1 header-порта, 1 VGA порт, 1 COM header и 1 COM порт сзади, а также 1 TPM header. CPU-to-GPU interconnect реализован через PCIe 5.0 x16.

Платформа использует AMI 64MB SPI Flash EEPROM BIOS. В составе функций управления доступны SuperCloud Composer, Supermicro Server Manager (SSM), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS) и SuperServer Automation Assistant (SAA).

Поддерживаются механизмы безопасности и доверенной загрузки: TPM 2.0 onboard, Silicon Root of Trust, соответствие NIST 800-193, cryptographically signed firmware, Secure Boot, Secure Firmware Updates, Automatic Firmware Recovery, Supply Chain Security: Remote Attestation, Runtime BMC Protections и System Lockdown.

Система мониторинга контролирует CPU cores, chipset voltages и memory, а также состояние вентиляторов с tachometer monitoring и PWM fan connectors. Реализован температурный контроль для CPU и chassis environment. Для питания и энергоменеджмента указаны ACPI/APM Power Management.

В ряде конфигураций используется storage control card and cable(s) AOC-S3908L-H8iR-16DD и AOC-S3808L-L8IT, а также WIO Riser Card RSC-W2-688G5 с 1x PCIe 5.0 x16 и 2x PCIe 5.0 x8 slots. Внутренние и опционные узлы включают NVMe cable (Drive Bay 0-3) CBL-MCIO-1340M5-1, NVMe Drive Tray(s) MCP-220-00138-0B, конвертерные tray-решения для 3.5 to 2.5, CacheVault mounting brackets и front bezel. Для комплектования и расширения также упоминаются карты и кабели уровня системы, рассчитанные на соответствующую платформу.

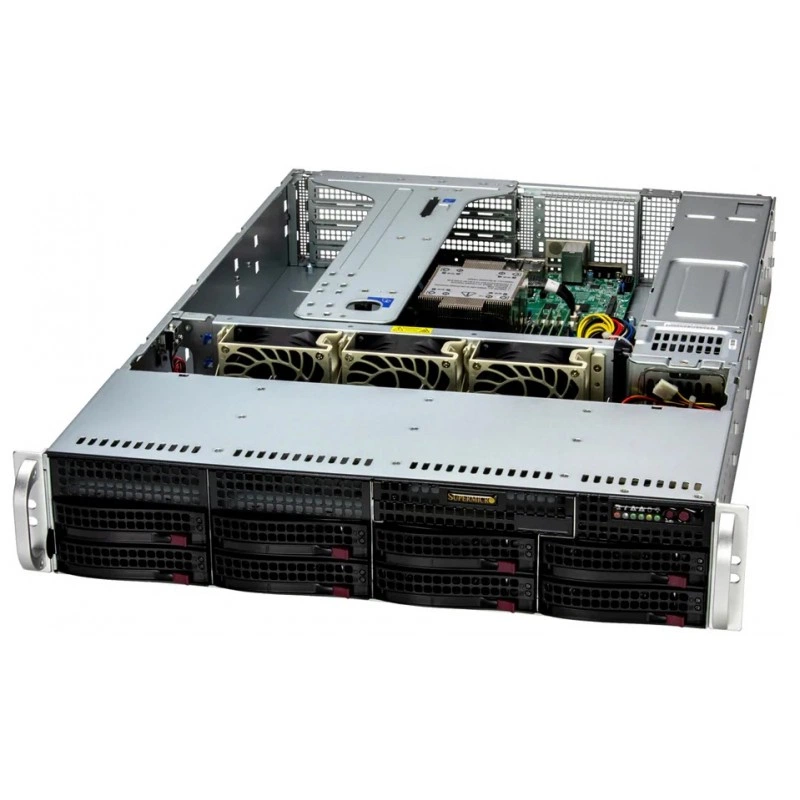

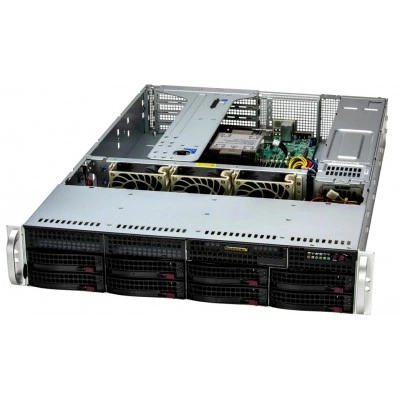

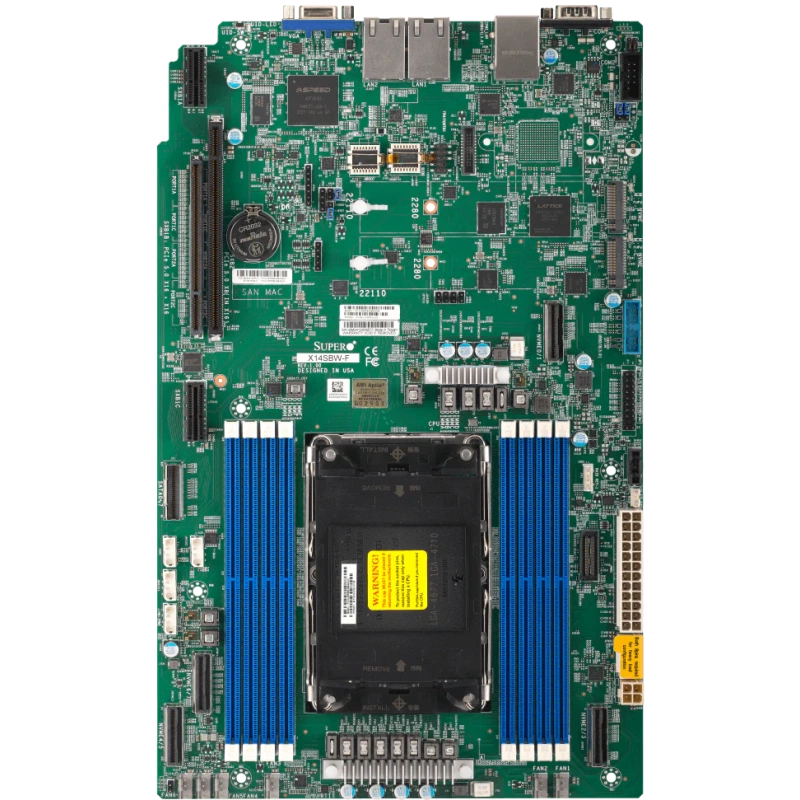

Система продается как complete system only и поставляется только в полностью собранном виде. Для корректной эксплуатации требуется минимум 1 CPU, 1 DIMM и 1 storage device HDD/HDS/M.2. Визуальные материалы показывают основной шасси-вариант и интегрированную материнскую плату X14SBW-F.

Платформа подходит для задач общего назначения, веб-серверов, firewall appliance, защищенных сетевых узлов, оптимизированных для дата-центра систем, серверов начального уровня для SOHO и SMB, а также для сценариев entry-level GPU server. За счет сочетания дисковых отсеков, NVMe-возможностей, сетевых портов и PCIe 5.0 расширения система может использоваться как база для гибкой серверной конфигурации в корпоративной инфраструктуре.

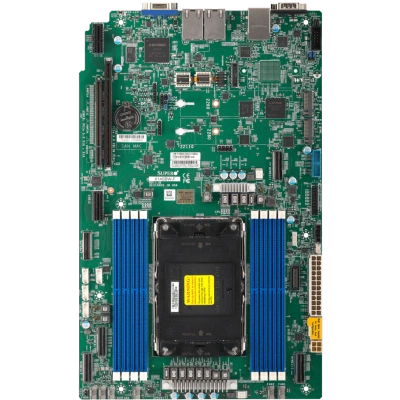

Интегрированная плата указана как Super X14SBW-F. Поддерживаются Intel Xeon 6700/6500 series processors with P-cores или 6700 series processors with E-cores, а также GPU-сценарии с PCIe картами из подтвержденного списка. Для NVMe-режима требуется Intel VROC RAID key. Для хранения и расширения доступны конфигурации с SATA, NVMe, SAS и дополнительными riser/storage решениями, указанными в системе опций.

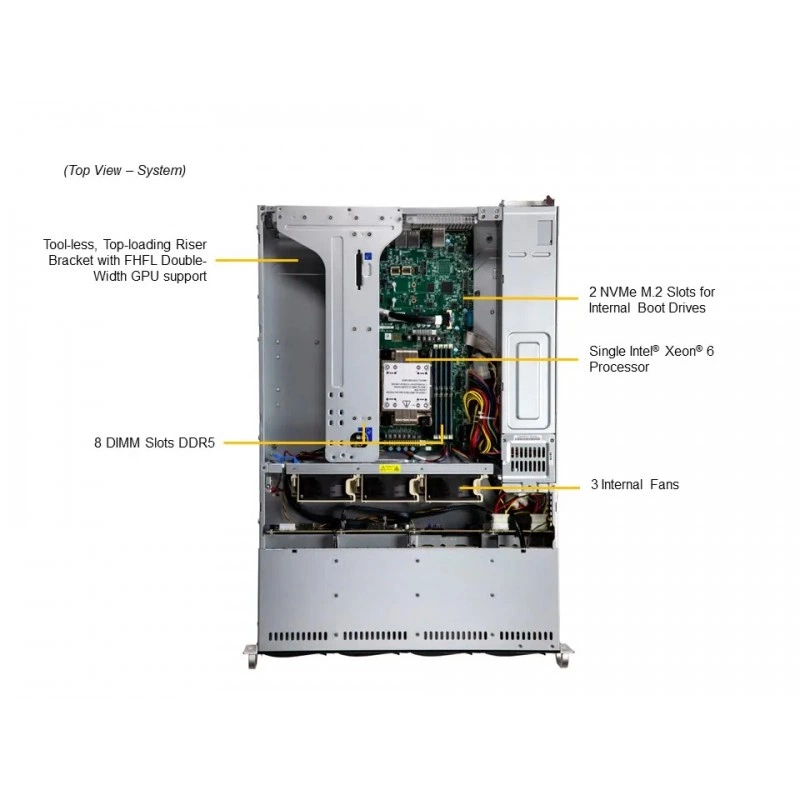

Шасси выполнено в формате 2U и поддерживает топ-загрузочную компоновку с tool-less riser design. Такая архитектура упрощает обслуживание и замену узлов, включая дисковые корзины, riser-карты и модули расширения. Воздушное охлаждение предусмотрено для процессоров с TDP до 350 W. Для эксплуатации важно соблюдать требование о поставке и использовании только как полностью собранной системы.

Подтверждено наличие интегрированной платы Super X14SBW-F, основного шасси SuperServer SYS-522B-WR, а также системных конфигурационных узлов, включающих дисковые tray-решения, кабели NVMe, riser-карту и опциональные модули управления в зависимости от сборки. Визуально и по системным данным подтверждена основная конфигурация платформы, а конкретный набор дополнительных опций может отличаться по сборке.
