Сервер Supermicro SYS-2029P-C1R (СУПЕРМИКРО)

Основная информация о сервере Supermicro

Supermicro SYS-2029P-C1R - это 2U rackmount серверная платформа SuperServer на базе интегрированной платы Super X11DPi-N и корпуса 2U Black SC213AC. Модель рассчитана на установку в стойку и относится к линейке систем с поддержкой двух процессоров Intel Xeon Scalable и широкими возможностями по хранению данных, расширению и удаленному управлению.

Функциональные возможности SYS-2029P-C1R

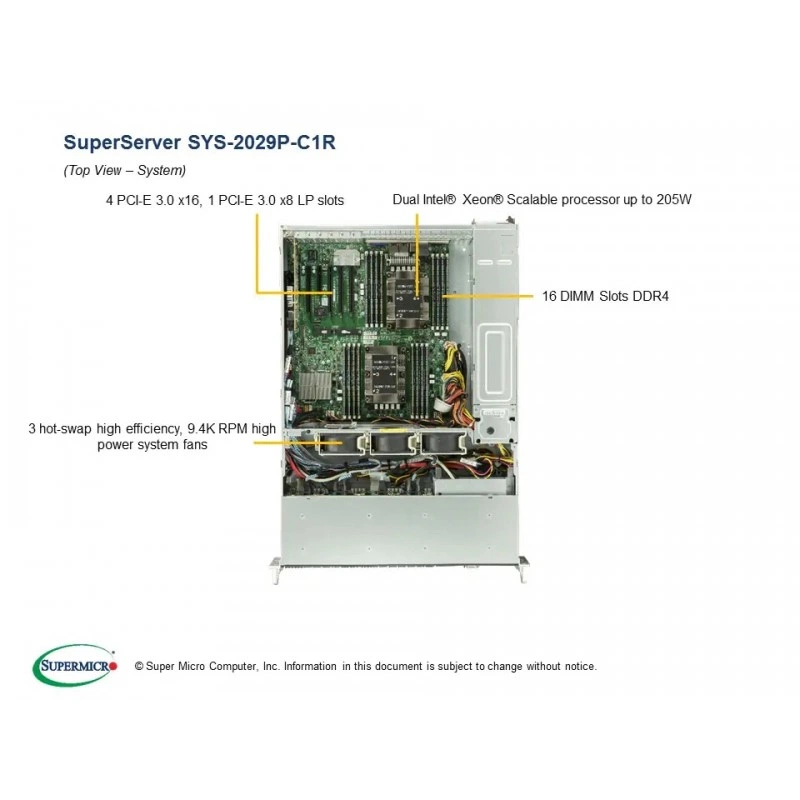

Система поддерживает два процессора в исполнении Dual Socket P (LGA 3647), включая 2nd Gen Intel Xeon Scalable и Intel Xeon Scalable processors, с Dual UPI до 10.4 GT/s. Поддерживается CPU TDP 70-205 W и до 28 ядер на процессор. Платформа ориентирована на серверные нагрузки, которым важны высокая плотность вычислений, большой объем памяти, аппаратный RAID и надежное удаленное администрирование.

В конфигурации предусмотрены 16 DIMM-слотов, поддержка до 4 ТБ 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM, а также Intel Optane DCPMM. Встроенная подсистема хранения включает SATA3 с RAID 0, 1, 5, 10, а также SAS3-контроллер Broadcom 3108 с аппаратным RAID 0, 1, 5, 6, 10, 50, 60. Для подключения дисков используются 8 SATA3 и 8 SAS3 портов, а также предусмотрена поддержка M.2.

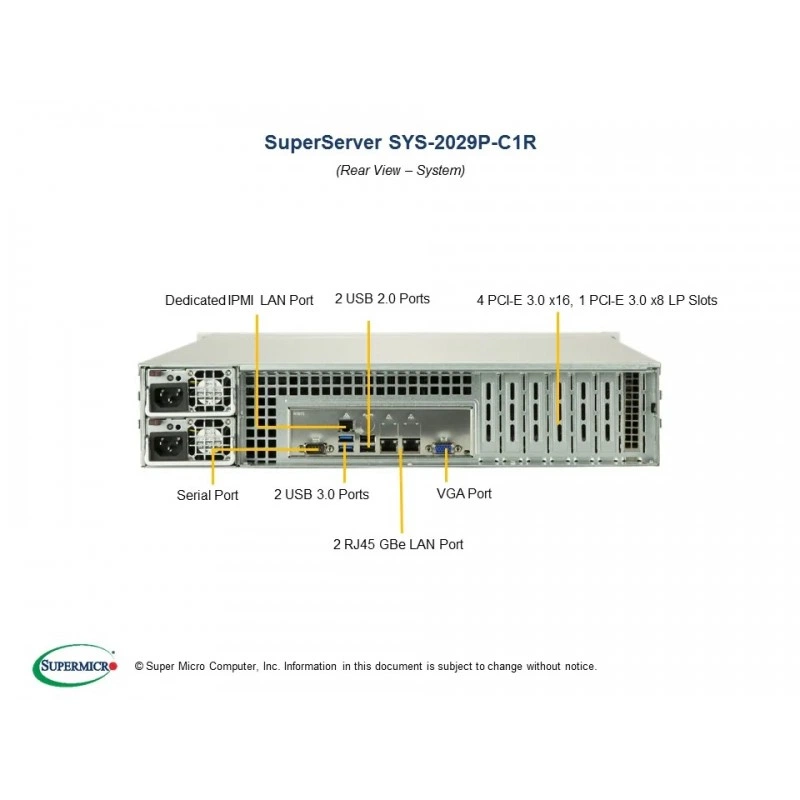

По интерфейсам и расширению сервер предлагает 4 слота PCI-E 3.0 x16 и 1 слот PCI-E 3.0 x8, поддержку до 5 low-profile AOC, 2 LAN-порта RJ45 Gigabit Ethernet на Intel X722, отдельный выделенный LAN-порт для IPMI, 1 VGA, 2 COM, 2 USB 3.0, 4 USB 2.0 и 1 USB Type A. Для охлаждения используются 3 усиленных 80 мм вентилятора с PWM-управлением и зональным контролем охлаждения. Питание обеспечивают два redundant PSU по 1200 W с PMBus и сертификатом Titanium Level.

Технические особенности

• Интегрированная материнская плата Super X11DPi-N.
• Чипсет Intel C621.
• BIOS типа AMI UEFI.
• IPMI 2.0 с virtual media over LAN и KVM-over-LAN.
• ASPEED AST2500 BMC для графики и управления.
• Поддержка Intel Node Manager, NMI, SSM, SPM, SUM, SuperDoctor 5 и Watchdog.
• Управление питанием ACPI Power Management.
• Мониторинг CPU, напряжений, памяти, вентиляторов и температуры шасси.
• Фронтальная индикация питания, активности накопителей, сети, перегрева, отказа вентилятора и UID.

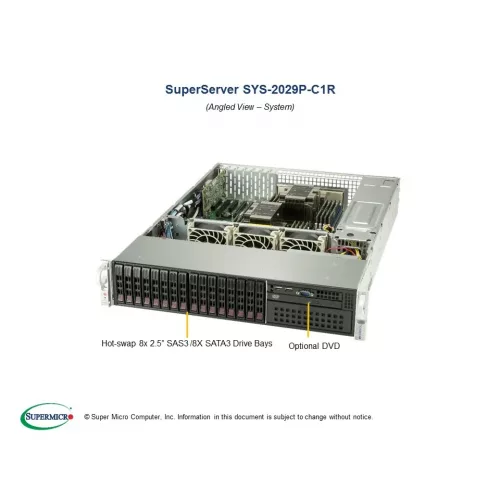

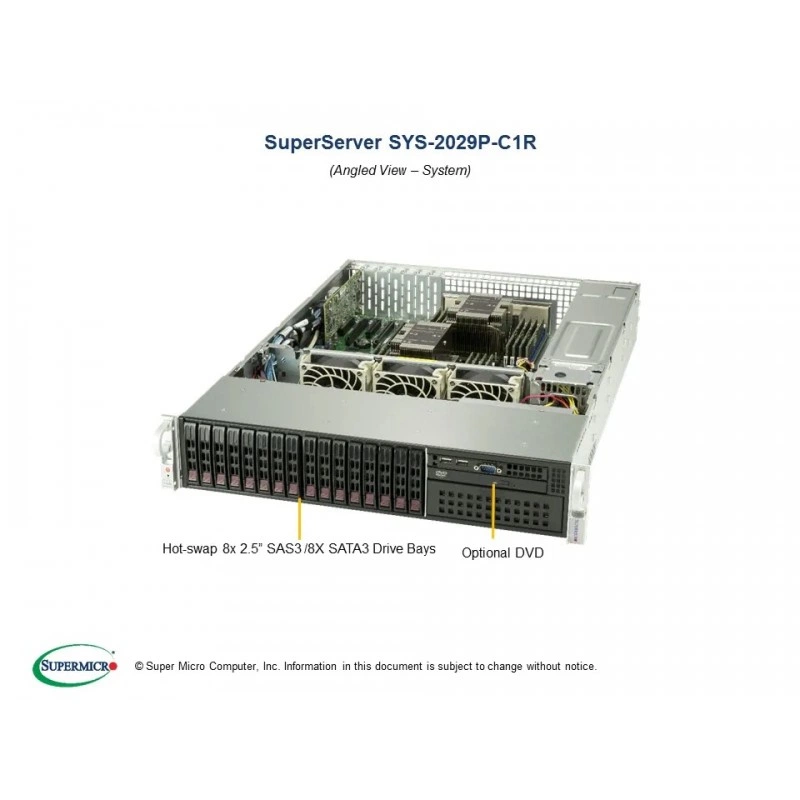

• Поддержка накопителей 8x 2.5" SAS3 hot-swap и 8x 2.5" SATA3 hot-swap.
• Опционально доступны 2 фиксированных 2.5" NVMe/SSD/HDD и 1 M.2.
• M.2 интерфейс PCI-E 3.0 x4, форм-факторы 2260, 2280, 22110, ключ M-Key.
• Форм-фактор шасси 2U Rackmount.
• Габариты корпуса: 3.5" (89 mm) по высоте, 17.2" (437 mm) по ширине, 24.8" (630 mm) по глубине.
• Вес нетто 38 lbs (17.4 kg), вес брутто 63 lbs (28.8 kg).
• Цвет исполнения Black.
• Рабочая температура 10°C ~ 35°C, температура хранения -40°C ~ 60°C.
• Рабочая влажность 8% ~ 90% без конденсации, влажность хранения 5% ~ 95% без конденсации.
• Соответствие RoHS.
• Комплект поставки включает материнскую плату MBD-X11DPi-N, корпус CSE-213AC-R1K23LPB, RAID-контроллер AOC-S3108L-H8IR-16DD, backplane BPN-SAS3-213A, кабели CBL-SAST-0508-01, CBL-SAST-0508-02, CBL-SAST-0532, CBL-SAST-0568, tray MCP-220-00007-01, I/O shield MCP-260-00042-0N, руководство MNL-1993-QRG, радиаторы SNK-P0068PS и SNK-P0068PSC, блоки питания PWS-1K23A-1R и вентиляторы FAN-0181L4.
• Возможны варианты опций: кабель-менеджмент, SATA DVD kit, NVMe fixed drive support, сторонний 5.25" SATA DVD drive и дополнительные сервисные пакеты.

Применение

Сервер подходит для размещения в стойке в задачах, где требуется двухпроцессорная платформа с большим объемом ECC-памяти, аппаратным RAID, поддержкой SAS3/SATA3 накопителей, удаленным управлением IPMI и надежным резервированным питанием. Модель может использоваться в корпоративной инфраструктуре, виртуализации, хранении данных, серверных приложениях и вычислительных задачах, где важны масштабируемость, обслуживание и предсказуемая эксплуатация.

Совместимость

Платформа совместима с 2nd Gen Intel Xeon Scalable processors и Intel Xeon Scalable processors для сокета LGA 3647. Для поддержки 2nd Gen Intel Xeon Scalable processors требуется BIOS версии 3.2 или выше. Указаны ограничения по CPU SKU: Gold 6256, Gold 6250(L), Gold 6233W и Gold 5216W не поддерживаются. Для опций хранения предусмотрены варианты AOC-S3008L-L8i, AOC-S3008L-L8e, AOC-S3108L-H8IR, AOC-S3108L-H8IR-16DD, а также кабельные и монтажные аксессуары для 2.5" NVMe, DVD и cable management arm.

Монтаж и эксплуатация

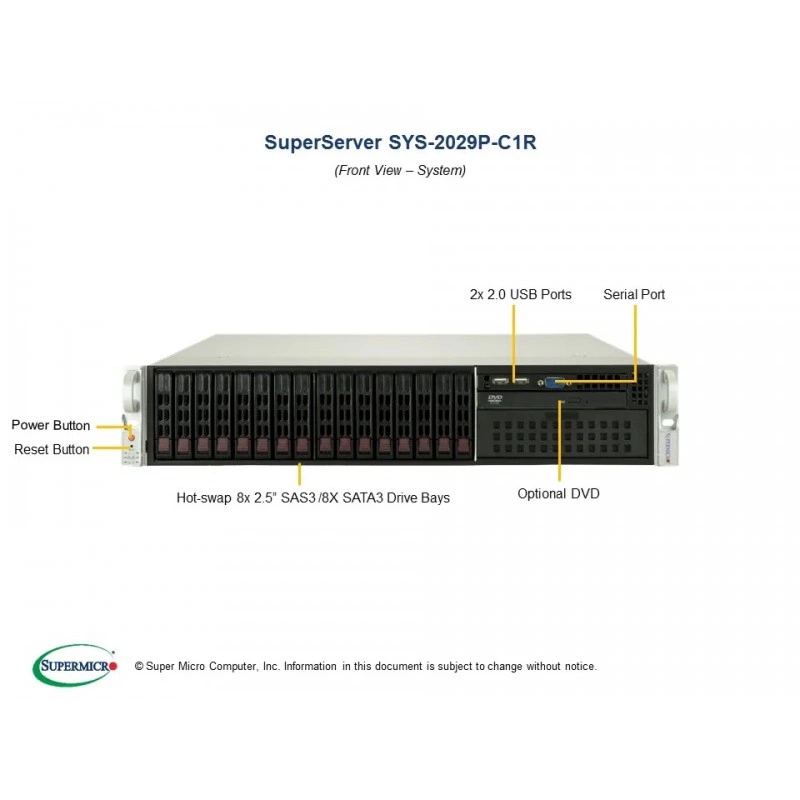

Сервер выполнен в 2U rackmount-формате и рассчитан на установку в стойку. В конструкции предусмотрены hot-swap корзины, фронтальные кнопки питания и сброса, а также набор индикаторов состояния. Для стабильной работы системы используются PWM-вентиляторы, зональный контроль охлаждения и резервированные источники питания с Titanium-эффективностью. Такое исполнение удобно для круглосуточной эксплуатации и сервисного обслуживания в дата-центре.

Ограничения и условия использования

Конфигурация изображения может отличаться от стандартной поставки, поскольку на фото может быть показан вариант с дополнительными или опциональными компонентами. Для подтверждения состава комплектации следует ориентироваться на перечень parts list. Поддержка части функций и процессоров зависит от версии BIOS и выбранной конфигурации памяти и накопителей.

Комплектация

В базовый комплект по перечню входят системная плата, шасси, backplane, кабели, радиаторы, вентиляторы, блоки питания, I/O shield, tray, руководство и RAID-контроллер. Часть позиций указана как обязательная, а часть как опциональная или рекомендованная в зависимости от выбранной конфигурации.

Упаковка и маркировка

Для логистики указаны транспортные размеры упаковки 11" (H) x 29" (W) x 38.7" (D). Маркировка продукта связана с моделью SYS-2029P-C1R, а в спецификациях также присутствует обозначение SuperServer 2029P-C1R (Black).
