Supermicro не видит диски: диагностика SATA, SAS и NVMe в BIOS и установщике ОС

Если Supermicro не видит диски, сначала выясните, где именно они отсутствуют: в меню SATA, в утилите SAS/RAID-контроллера, в списке NVMe, в установщике или уже в работающей ОС. Это разные точки проверки. SAS-диск за отдельной RAID-картой не обязан появляться среди SATA-портов материнской платы, а NVMe под управлением Intel VMD может исчезнуть из обычного списка NVMe и отображаться в другом разделе.

Правильная диагностика идёт по цепочке: накопитель → питание и соединение → бэкплейн → контроллер → прошивка → драйвер ОС → том → загрузчик. Нужно найти первый участок, на котором устройство перестало определяться, а не последовательно менять все настройки BIOS.

Ниже — порядок проверки для серверов, платформ и материнских плат Supermicro с SATA, SAS и NVMe. Названия меню зависят от модели и версии прошивки. Приведённые команды запрашивают информацию; они не создают массивы, не форматируют диски и не очищают конфигурацию.

1. Сначала определите симптом: диск, массив или загрузчик?

Где нет устройства	Что это означает	Первая проверка
В SATA Configuration	Нет устройства на проверяемом SATA-порту. SAS и NVMe могут вообще относиться к другому контроллеру	Протокол диска, нужный SATA/sSATA-порт, питание, кабель
В списке Physical Drives контроллера	Проблема до уровня представления диска в ОС	Контроллер, бэкплейн, канал, слот, накопитель
В обычном NVMe Configuration	Возможны отсутствие PCIe-соединения или передача устройства под VMD	Подключение к CPU/PCIe, VMD, соответствующий раздел VROC
В установщике Windows/Linux/ESXi	Устройство ещё может быть обнаружено контроллером	Драйвер, поддержка ОС, наличие доступного логического устройства
В проводнике, но есть в управлении дисками	Накопитель обнаружен; вопрос в разделе, файловой системе, букве или состоянии тома	Существующие данные, состояние тома, журнал ОС
Только в Boot Priority	Нет подходящего загрузочного объекта; это не доказательство отсутствия диска	UEFI/Legacy, загрузчик, Boot Manager, режим контроллера

Задавайте вопрос точно: не «BIOS ничего не видит», а «SATA Port 2 пуст, SAS-карта определилась, в её Physical Drives восемь дисков, установщик Windows показывает ноль». Такая запись сразу разделяет аппаратную проблему и проблему драйвера.

Ещё один важный признак — масштаб отказа. Один отсутствующий диск, четыре соседних слота и вся корзина требуют разных гипотез. Группа из четырёх слотов может иметь общий кабель или канал; все накопители сразу — общий контроллер или питание. Это направления проверки, не готовый диагноз.

2. Что нельзя делать, если на дисках есть данные

Не инициализируйте найденный диск только потому, что ОС предлагает это сделать. На нём могут находиться разделы другой системы, метаданные массива или данные, которые текущая ОС не умеет читать. Статус «не инициализирован» не равен «пустой».

• Не создавайте новый RAID поверх прежних участников и не запускайте Initialize, Clear Configuration, Secure Erase или очистку диска.
• Не импортируйте Foreign Configuration вслепую. Сначала сопоставьте серийные номера, исходную схему массива и состояние всех участников.
• Не переключайте AHCI ↔ RAID, VMD, IT/IR и UEFI/Legacy как случайный способ ремонта. Работающая ОС может потерять загрузочный диск.
• Не применяйте BIOS-модификации и перекрёстную прошивку контроллера по инструкции для похожей платы.
• Не переставляйте несколько дисков одновременно и не запускайте тесты записи на деградировавшем массиве.

До вмешательства сохраните фотографии слотов и соединений, текущие настройки BIOS, конфигурацию контроллера и журналы. Запишите серийный номер каждого диска и соответствие «слот → серийный номер». Для важных данных проверьте наличие пригодной резервной копии; снимок настроек не является резервной копией содержимого.

Вскрытие и переподключение выполняйте после штатного выключения и отключения питания, соблюдая руководство и защиту от статического электричества. Hot Swap допустим только для поддерживаемой конфигурации и по регламенту. Возможность вынуть салазки не означает, что любой диск можно безопасно извлечь из рабочего массива.

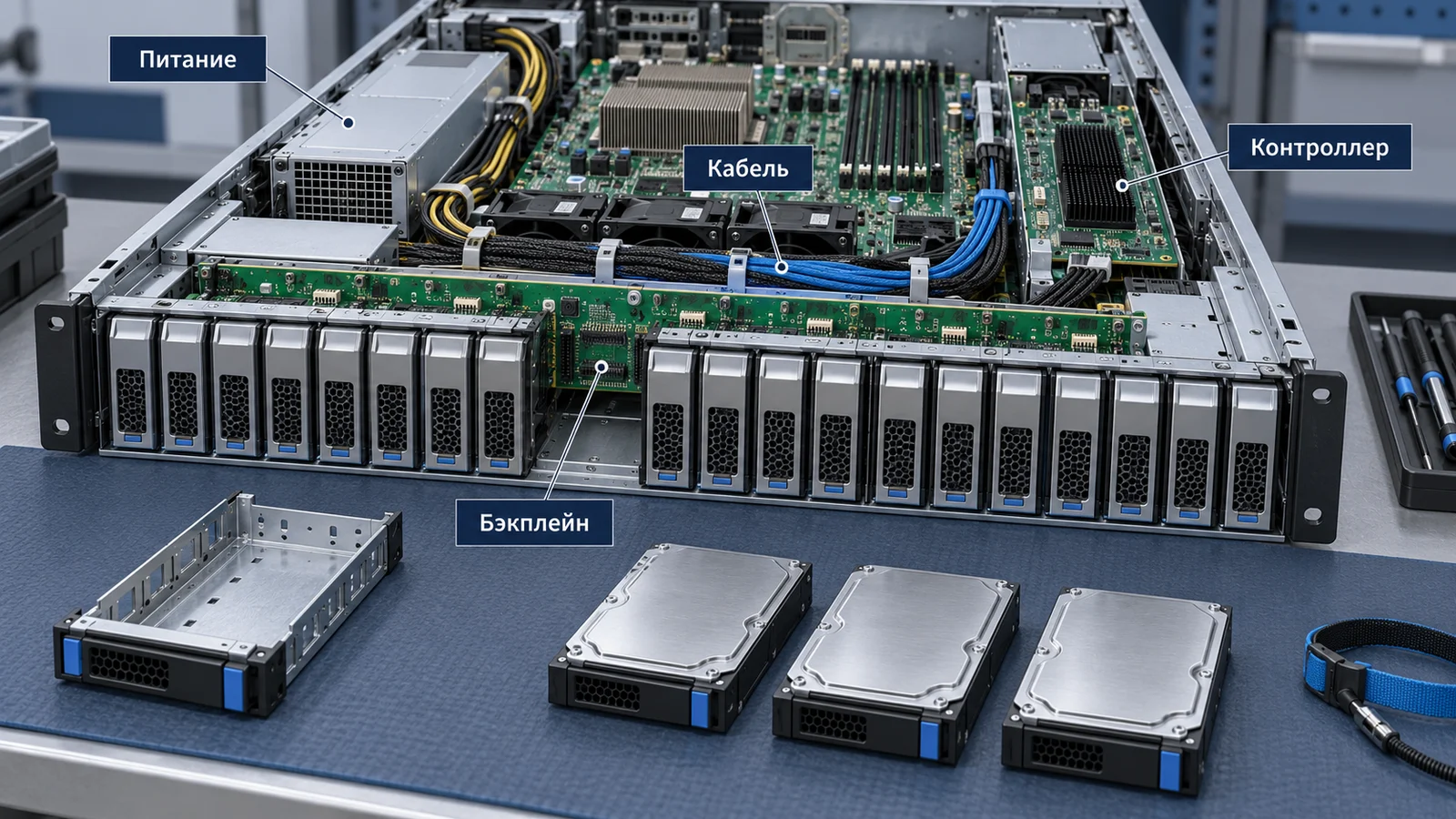

3. Питание, кабели и бэкплейн: проверка физического пути

Бэкплейн — плата за дисковой корзиной. Он соединяет накопители с питанием и трактом передачи данных. Корзина на 8, 12 или 24 отсека не доказывает, что каждый слот подключён, поддерживает нужный протокол или работает через один и тот же контроллер.

1. Определите точную модель. Нужны артикулы сервера, платы, бэкплейна BPN-…, контроллера AOC-… и накопителя. Маркировка «Supermicro 2U» недостаточна.
2. Найдите схему соединений. Сопоставьте разъёмы бэкплейна с портами платы или контроллера. Проверьте, не оставлена ли часть слотов без сигнального кабеля.
3. Проверьте посадку. Салазки должны полностью установить накопитель в разъём, а кабель — быть зафиксирован без перекоса. Не применяйте силу к несовпадающим разъёмам.
4. Проверьте питание. Светящийся индикатор не подтверждает исправность всего сигнального пути. NVMe SSD, в отличие от HDD, нельзя оценивать по вращению или звуку.
5. Локализуйте участок. На отдельном пустом тестовом накопителе и в согласованное окно меняйте только один элемент: слот, кабель или диск. Рабочие участники массива для такого эксперимента не подходят.

Разъём похожей формы не делает кабели взаимозаменяемыми: важны назначение, направление подключения, распайка и поддержка конкретного бэкплейна. Выбирать кабели SAS/SATA нужно по схеме оборудования, а не только по фотографии коннектора.

Документированный пример: у SYS-1028U-TN10RT десять передних NVMe-отсеков. Для SATA-подключения в четырёх последних слотах производитель указывает дополнительный кабель CBL-SAST-0880 между sSATA на плате и бэкплейном. Значит, установка SATA SSD в подходящий по размеру отсек сама по себе не обеспечивает обнаружение. Это пример для конкретной системы, не правило для всех десятидисковых серверов.

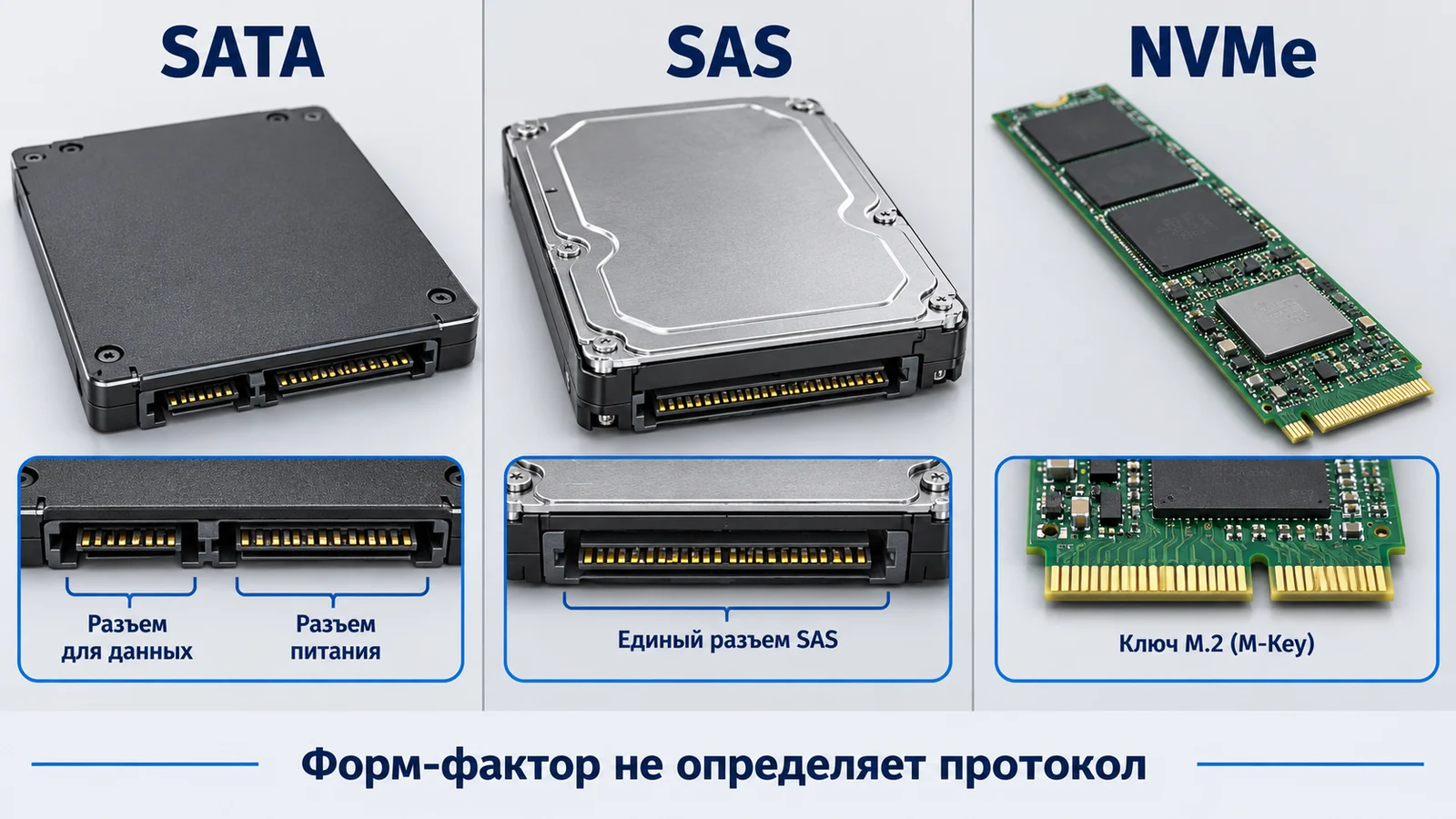

4. SATA, SAS и NVMe: почему похожий диск может не подойти

Интерфейс	Путь подключения	Типичная ошибка
SATA	SATA-контроллер платы или совместимый SAS HBA/RAID. Для SATA III — скорость интерфейса до 6 Гбит/с	Диск стоит в корзине, но её SATA-путь не подключён
SAS	Совместимый SAS-контроллер и SAS-тракт; у SAS-3 — до 12 Гбит/с на линию	SAS HDD подключён к обычному SATA-порту материнской платы
NVMe	PCIe через поддерживаемый M.2, U.2/U.3, кабельную систему или плату расширения; возможен VMD	NVMe ожидают увидеть в меню SATA или подключают к SAS-only тракту

Числа 6 и 12 Гбит/с — характеристики интерфейса, а не гарантированная скорость диска. HDD не становится вдвое быстрее только из-за перехода с SATA на SAS. Для NVMe пропускная способность зависит от поколения PCIe, числа линий, контроллера SSD и всей топологии подключения.

SAS-контроллер часто поддерживает SATA-диски, но обратное неверно: обычный SATA-контроллер не управляет SAS-накопителем. Поддержка смешанного набора всё равно проверяется по руководствам карты, бэкплейна и системы.

M.2 — форм-фактор, NVMe — протокол. M.2 SSD бывает SATA или PCIe/NVMe. Совпавшие длина и вырез в плате накопителя ещё не доказывают поддержку нужного протокола разъёмом. У дисков U.2 и U.3 также требуется проверка конкретной системы, кабеля и бэкплейна; внешнее сходство не заменяет таблицу совместимости.

В каталоге бэкплейнов и плат дисковых корзин подбирайте замену по точному BPN-артикулу и поддерживаемому тракту. Важно отличать прямое подключение дисков от SAS expander: у них разная топология и требования к подключению.

5. Supermicro не видит SATA-диск в BIOS

Начните с SATA Configuration или соответствующего раздела PCH. На некоторых платах SATA и sSATA — отдельные группы: проверять нужно ту, к которой действительно подключена корзина. Нумерация порта платы, номер переднего отсека и номер устройства в ОС могут не совпадать.

• Контроллер и нужный порт включены; диск проверяется в правильной группе.
• Питание и сигнальный кабель подключены; бэкплейн поддерживает SATA на этом слоте.
• Диск не находится за отдельной RAID-картой — тогда искать его нужно в утилите карты.
• Режим контроллера соответствует исходной конфигурации, а не изменён случайно перед отказом.

Если диск появился после замены кабеля, это ещё не полный итог. Нужно проверить стабильность обнаружения, журналы ошибок и отсутствие повторных сбросов соединения. Если проблема следует за одним тестовым диском в нескольких заведомо совместимых слотах, подозрение смещается к накопителю; если остаётся за слотом — к локальному пути подключения.

Отдельный случай — контроллер видит SATA-диски, а Windows показывает не все. Для некоторых платформ C620/C422 Intel описывает ограничение встроенного RAID-драйвера Windows шестью SATA-портами: устройства на портах 7 и 8 требуют соответствующего драйвера VROC. Это не универсальный лимит Windows или Supermicro; проверять следует поддерживаемый пакет именно вашей платформы.

6. Supermicro не видит SAS-диски: где искать Physical Drives

SAS-накопители за отдельной картой проверяют в её утилите, а не в перечне SATA-портов платы. Сначала убедитесь, что сама карта обнаруживается как PCIe-устройство. Затем смотрите Physical Drives: модель, серийный номер, ёмкость, слот и состояние.

Показательный пример — SuperServer 6018R-WTR/WTRT с бэкплейном BPN-SAS-815TQ: руководство предусматривает отдельную SAS RAID/HBA-карту для SAS-дисков. Наличие SAS-совместимого бэкплейна не превращает SATA-контроллер платы в SAS-контроллер.

У AOC-S3108L-H8iR восемь внутренних SAS-3 портов, выведенных через два физических разъёма Mini-SAS HD SFF-8643, и 2 ГБ кэша DDR3. Здесь «восемь портов» не означает восемь кабельных разъёмов. Эта карта рассчитана на SAS/SATA; NVMe нельзя считать поддерживаемым только потому, что SSD помещается в ту же корзину.

Восемь физических дисков и один диск в ОС — это может быть нормально

RAID-контроллер может показать восемь Physical Drives и представить операционной системе один Virtual Drive. ОС видит логический диск, а не восемь отдельных участников. В режиме HBA/JBOD представление может быть другим — оно зависит от модели, прошивки и настроек.

Состояния Unconfigured Good, Foreign, Offline и Failed имеют разный смысл. Unconfigured Good обычно не означает физическую неисправность; Foreign указывает на обнаруженные метаданные другой конфигурации. Но названия и допустимые действия нужно сверять с руководством контроллера. Ни один такой статус сам по себе не разрешает очищать диск.

Для нового пустого сервера вопросы создания тома вынесены в руководство по настройке RAID на Supermicro. Здесь задача другая: выяснить, какие устройства уже обнаружены и почему они не дошли до ОС.

Почему не появляется меню контроллера при загрузке

Отсутствие приглашения Ctrl+R или Ctrl+I не доказывает поломку. В UEFI управление картой может находиться внутри Setup. Например, для X12SPI-TF с AOC-S3908L-H8iR-16DD Supermicro описывает выбор UEFI Option ROM соответствующего PCIe-слота и появление SAS Configuration после сохранения и перезагрузки. Не переносите это меню на любую плату и не меняйте режим загрузки работающей системы без плана отката.

Формат сектора: 512n, 512e, 4Kn и 520 байт

У 512n логический и физический секторы по 512 байт; у 512e логический сектор 512 байт при физическом 4096; у 4Kn — 4096 байт на обоих уровнях. Поддержка зависит от контроллера, прошивки и ОС. SAS-диски из систем хранения могут иметь иной формат, например 520 или 528 байт: такие варианты указаны, в частности, для SAS-версий Seagate Exos X16.

Поэтому «серверный SAS HDD» ещё не достаточная спецификация. Проверяйте точный part number и формат. Переформатирование сектора — разрушительная операция, не первый шаг диагностики диска с данными.

7. Supermicro не видит NVMe: PCIe, процессор, bifurcation и VMD

У NVMe сначала проверяется PCIe-тракт. Нужны поддерживаемый слот, кабель, бэкплейн и необходимые линии PCIe. В двухпроцессорной системе часть слотов и NVMe-разъёмов может относиться ко второму CPU. Если он не установлен, соответствующие подключения могут быть недоступны — это выясняется по block diagram конкретной платы.

Пассивный адаптер на четыре M.2 SSD в слоте x16 часто требует разделения линий x4/x4/x4/x4. Если слот и BIOS не поддерживают такое разбиение, часть дисков может не обнаружиться. Адаптер с собственным PCIe-коммутатором устроен иначе, поэтому нельзя обещать одинаковый результат для всех четырёхдисковых карт.

У Supermicro X11DPH-T настройки PCIe bifurcation связаны с конкретным CPU и портом; для отдельных портов доступного разбиения нет. Одного параметра «включить bifurcation» для всей системы не существует. Важны карта, слот, процессор, поддерживаемый режим и версия BIOS.

NVMe отсутствует в обычном списке, но обнаружен через VMD

Intel VMD меняет путь представления поддерживаемых PCIe-устройств. На X14SBGM производитель прямо указывает: после включения VMD соответствующие диски больше не перечисляются как обычные NVMe, а управление появляется через Intel VROC. Поэтому пустой стандартный список NVMe Configuration в такой конфигурации ещё не говорит об отсутствии SSD.

Проверьте, какие порты находятся под VMD и где они отображаются. Не выключайте VMD на рабочем сервере ради появления привычного списка: может измениться драйверный путь загрузочного устройства. Intel VMD/VROC также нельзя переносить как универсальную инструкцию на AMD-платформы.

Для замены SSD-накопителя сопоставляйте не только ёмкость, но и интерфейс, форм-фактор, формат сектора и совместимость тракта. «NVMe быстрее» не отвечает на вопрос, сможет ли конкретный сервер его подключить и загрузить с него ОС.

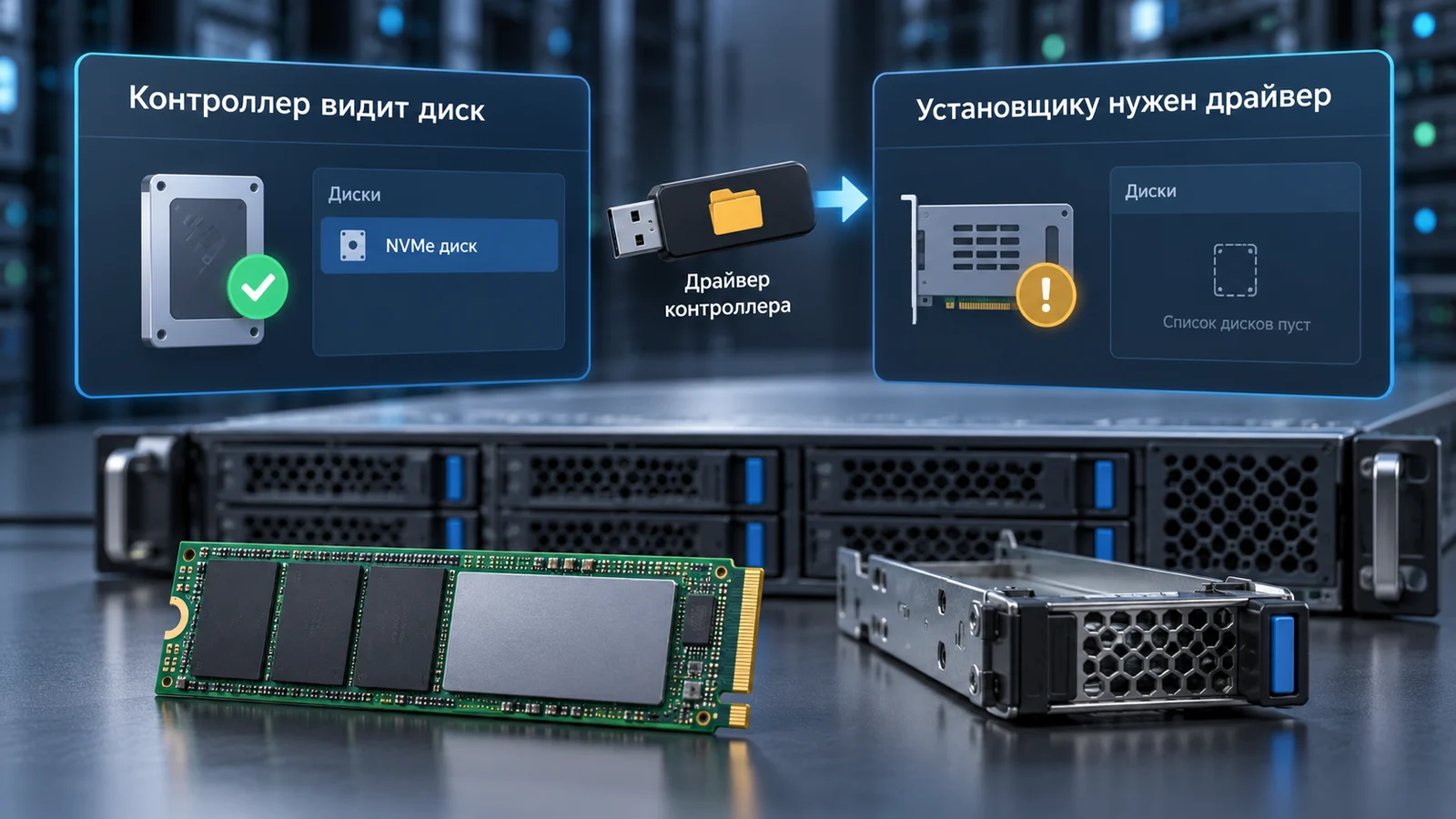

8. BIOS или контроллер видит диск, а установщик Windows — нет

Если накопители обнаружены контроллером, пустое окно выбора диска в установщике Windows часто требует проверки драйвера и логического тома. Это ещё не основание менять кабели или прошивку.

1. Определите реализацию: обычный SATA AHCI, SATA RAID, NVMe под VMD или отдельная SAS/RAID-карта.
2. Проверьте, существует ли доступный ОС логический диск. Не создавайте новый том поверх старого массива.
3. Возьмите драйвер для точного контроллера, версии Windows/Windows Server и архитектуры системы. Потребительский Intel RST — не универсальная замена серверному VROC.
4. Распакуйте пакет. Установщику нужны совместимый INF и связанные файлы, а не только EXE-инсталлятор.
5. Используйте «Загрузить драйвер» и выберите правильный каталог. Если совместимых устройств нет, перепроверьте пакет и PCI-идентификатор, а не отключайте фильтр совместимости вслепую.
6. После обнаружения сверьте размер и назначение диска. На сервере с несколькими томами легко выбрать не тот объект для установки.

В документации Intel VROC для установки Windows используется предустановочная загрузка драйвера, часто называемая F6. Название сохранилось исторически: в графическом установщике обычно выбирают кнопку «Загрузить драйвер», а не обязательно нажимают F6.

Безопасные проверки в Windows

В установщике можно открыть командную строку Shift+F10, если это поддерживает текущая среда, и запросить список:

diskpart
list disk
list volume
exit

Эти команды перечисляют объекты. Не дополняйте их командами очистки, создания разделов или форматирования. DiskPart — инструмент с разрушительными возможностями; наличие диска в списке не разрешает запись на него.

В установленной Windows полезно разделить диски и тома:

Get-Disk | Format-Table Number,FriendlyName,SerialNumber,Size,PartitionStyle,OperationalStatus
Get-Volume | Format-Table DriveLetter,FileSystemLabel,FileSystem,HealthStatus,Size

Get-Disk показывает доступные ОС дисковые объекты, а не обязательно все физические участники аппаратного RAID; динамические диски этим командлетом не перечисляются. Отсутствие буквы у тома объясняет отсутствие в проводнике, но не отсутствие диска у контроллера.

9. Проверка в Linux: контроллер, блочное устройство и ошибки

Двигайтесь сверху вниз: обнаружился ли PCIe-контроллер, привязан ли к нему драйвер, появилось ли блочное устройство, есть ли на нём читаемые разделы. Команды ниже не создают файловых систем и не собирают массивы:

lspci -nnk
lsblk -o NAME,MODEL,SERIAL,SIZE,TYPE,FSTYPE,MOUNTPOINTS
sudo dmesg | grep -Ei 'nvme|vmd|ahci|sas|scsi|megaraid|mpt|reset|timeout|error'
sudo nvme list

Нужны права на чтение журналов; nvme-cli может отсутствовать. У старых версий lsblk вместо MOUNTPOINTS доступен MOUNTPOINT. Отсутствие утилиты — не признак отсутствия оборудования. Полный вывод журналов сохраняйте отдельно: фильтр может пропустить важный контекст.

• Нет контроллера в lspci: проверяйте PCIe-слот, питание, привязку к CPU и настройки прошивки.
• Контроллер есть, драйвер не привязан: проверяйте поддержку ядра, модуль и идентификаторы оборудования.
• Есть блочное устройство, нет файловой системы: это может быть участник RAID, шифрованный том или иной формат. Не запускайте форматирование.
• Есть reset/timeout: сопоставляйте повторяемость с нагрузкой, слотом, кабелем, питанием и прошивкой. Одна строка журнала ещё не определяет виновника.

NVMe-контроллер и namespace — не одно и то же: контроллер может определиться, но не предоставлять ожидаемое блочное пространство имён. Здесь нужны сведения о модели SSD, его состоянии и поддерживаемой конфигурации; создание namespace не является безопасной универсальной починкой.

Физические диски за RAID-картой: чтение через StorCLI

Для поддерживаемых Broadcom/LSI MegaRAID-контроллеров используйте соответствующую версии карты утилиту. Пример запросов информации:

storcli show
storcli /c0 show all
storcli /c0/vall show
storcli /c0/eall/sall show

Сначала первая команда показывает контроллеры; /c0 подходит только если нужной карте назначен номер 0. Исполняемый файл может называться storcli64, а для других поколений применяются другие пакеты. Эти команды нельзя считать универсальными для любого HBA.

Сравните Physical Drives и Virtual Drives, состояния, слоты и серийные номера. Не добавляйте операции delete, initialize, import или принудительное изменение состояния. Загрузка Live Linux также не даёт гарантии нулевой записи: выберите среду без автоматического монтирования и восстановления массивов, особенно если разбирается авария.

10. Установщик ESXi не видит накопители

Для ESXi проверяется совместимость всей связки: модель и аппаратные идентификаторы контроллера, версия ESXi, драйвер, прошивка, а также способ представления дисков. Нельзя считать любой Linux-драйвер подходящим для гипервизора.

В ESXi 7 и новее прекращена поддержка драйверов VMKlinux. Старый контроллер, работавший с предыдущей версией, может перестать определяться после обновления не из-за отказа железа. Проверяйте поддерживаемую комбинацию, а не просто ставьте «самый свежий» драйвер или firmware.

Не меняйте RAID/HBA-режим ради появления дисков у установщика, если на них уже находится datastore. Нужен план миграции или восстановления, а не новая конфигурация поверх существующих данных.

11. Диск виден, но Supermicro с него не загружается

Обнаружение накопителя и загрузка ОС — разные проверки. В UEFI загрузочным пунктом часто является Windows Boot Manager или запись загрузчика Linux, а не название физического SSD. Диск с данными без подходящего загрузчика может отсутствовать в Boot Priority, оставаясь доступным ОС.

Проверьте соответствие режима установки UEFI/Legacy, наличие системного раздела, загрузочной записи и доступность контроллера при старте. GPT и MBR сами по себе не объясняют все случаи: важна конфигурация загрузки в целом. Не включайте CSM наугад — это может скрыть нужный UEFI-путь или изменить поведение Option ROM.

На старых платформах возможна отдельная ситуация: NVMe доступен как устройство хранения, но штатная прошивка не поддерживает нужный способ загрузки с него. Это не лечится автоматически переустановкой ОС и не оправдывает неофициальную модификацию BIOS рабочего сервера.

После холодного старта есть, после перезагрузки нет

Сравните штатную перезагрузку и полный запуск после выключения в согласованное окно. Зафиксируйте версии BIOS и firmware SSD, ошибки и повторяемость. Такое различие направляет диагностику к инициализации, питанию и совместимости прошивок, но не доказывает конкретную причину.

В комментариях к техническому разбору исчезновения Samsung NVMe встречаются узнаваемые описания. Один пользователь пишет: «Я вижу диск после холодного старта, но не после перезагрузки». Другой: «Вижу его среди вариантов загрузки, но использовать не получается». Это переведённые сообщения пользователей, не результаты наших испытаний; первый случай относится к серверу HPE. Они показывают, почему важно записывать точный симптом, а не переносить чужую починку на Supermicro.

12. Быстрая карта: что проверять по наблюдаемой картине

Наблюдение	Приоритет проверки	Важная граница
Пропал один диск	Его серийный номер, слот, соединение, состояние у контроллера	Не извлекать второй участник деградировавшего массива
Нет группы соседних слотов	Общий кабель, порт, питание, подключение части бэкплейна	Соседство не доказывает общую электрическую группу
Исчезли диски второго CPU	Наличие CPU2 и схема PCIe/NVMe этой платы	Не все слоты на каждой двухсокетной плате зависят от CPU2
NVMe исчез после включения VMD	VROC/VMD-представление, драйвер, исходный режим ОС	Не выключать VMD вслепую
Карта видит 8 дисков, ОС — 1	Количество Virtual Drives и назначение томов	Для аппаратного RAID это может быть нормой
Windows Setup пуст, контроллер видит том	Совместимый распакованный драйвер и версия ОС	Не создавать массив повторно
Есть диск в ОС, нет в Boot	Загрузчик, UEFI/Legacy, загрузочная запись	Не путать обнаружение с загрузкой

Если связь начала пропадать после добавления дисков, учитывайте общие ресурсы и изменённые соединения. Если после обновления ОС — сначала драйвер и совместимость. Если после ремонта или перестановки — соответствие старой схемы новой. Последнее изменение помогает выстроить проверку, но не исключает независимый аппаратный отказ.

13. Как проверить результат и что передать инженеру

Успешная диагностика заканчивается не фразой «диск появился», а сверкой: правильный серийный номер, ожидаемая ёмкость, корректное состояние контроллера, доступность нужного тома и отсутствие повторяющихся ошибок соединения. Затем проверяют обычную загрузку и допустимые для системы перезапуски. Тесты записи и стресс-нагрузку выполняют только по отдельному плану после защиты данных.

Для обращения подготовьте:

• Модель сервера и платы, BPN-артикул бэкплейна, артикул контроллера и кабелей.
• Количество CPU, схему подключения дисков, номера проблемных слотов.
• Модели и серийные номера накопителей, интерфейс и формат сектора.
• Версии BIOS, firmware контроллера/SSD, ОС и драйвера.
• Снимки Physical/Virtual Drives, настройки VMD/Option ROM и относящиеся к сбою журналы.
• Когда началось, что изменилось, есть ли данные и рабочая резервная копия.

Пароли IPMI, ключи, конфиденциальные данные и полный дамп корпоративной конфигурации публиковать не нужно. Перед отправкой журналов удалите секреты, сохранив технические идентификаторы, необходимые для диагностики.

Если выяснилось, что тракту не хватает совместимого компонента, подбирайте RAID/HBA/NVMe-контроллер по протоколу, режиму работы и схеме сервера. Для запроса совместимого комплекта можно связаться с нами и приложить технический список. Покупка другой карты не заменяет диагностику и не должна предшествовать выяснению причины.

14. Вопросы и ответы

Почему Supermicro не видит SAS-диск, хотя SATA в том же отсеке работает?

Возможен SATA-only путь от платы до бэкплейна. SAS-накопителю нужен совместимый SAS-контроллер и соответствующее подключение. Проверяется весь тракт, а не только корзина.

Нужно ли включать RAID, чтобы BIOS увидел обычный SATA SSD?

Не обязательно. Для отдельного SATA-диска может использоваться AHCI. Режим выбирают по конфигурации системы; переключение существующей установки может нарушить загрузку.

Почему BIOS видит диск, а Windows не видит?

Сначала уточните, где именно Windows не видит: установщик, Get-Disk или проводник. Для установщика проверьте драйвер и логический том; для проводника — раздел, файловую систему, состояние и букву.

Может ли диск отсутствовать в стандартном NVMe-меню и всё равно работать?

Да. При поддерживаемой конфигурации Intel VMD он может отображаться через VROC/VMD. Проверяйте руководство вашей платы и соответствующий драйвер.

Можно ли использовать SAS RAID-карту для NVMe?

Только если конкретная карта и вся схема поддерживают NVMe. SAS/SATA-модель не становится tri-mode от подключения другого кабеля. Это разные требования к оборудованию.

Поможет ли обновление BIOS?

Иногда — при документированной проблеме совместимости или инициализации. Сначала установите модель, версии, симптом и обоснование из release notes. Обновление наугад не исправляет отсутствующий кабель или неподдерживаемый протокол.

Почему после установки четырёх M.2 определяется только один?

Возможна неподдерживаемая PCIe bifurcation у пассивного адаптера. Проверьте разбиение нужного слота, связь с CPU и устройство самой карты. Для адаптера с PCIe-коммутатором требования отличаются.

Foreign Configuration нужно очищать?

Не автоматически. Если нужны данные, сначала анализируют происхождение метаданных и состав прежнего массива. Очистка может удалить сведения, необходимые для штатного восстановления.

Если один диск не определяется, пора покупать замену?

Не до локализации. Причина может быть в слоте, кабеле, питании или тракте. При отказе участника массива порядок замены определяется контроллером и состоянием массива, а не только индикатором.

Можно ли проверить диски через Live Linux без риска?

Только при продуманной процедуре. Среда может автоматически смонтировать том или активировать массив. Для аварийных данных нужны контролируемый режим без записи и инженер, понимающий конфигурацию.

Как понять, что проблема действительно устранена?

Сверить идентификаторы и состояние устройств, проверить доступность прежних данных, загрузку и отсутствие повторных ошибок. Одного появления названия SSD в BIOS недостаточно.

Главный принцип: сначала определите, на каком уровне пропал диск, затем исправляйте только подтверждённую причину. Сохранность данных важнее быстрого появления накопителя в списке.
