Сервер Supermicro AS -1114CS-TNR

Основная информация о сервере Supermicro

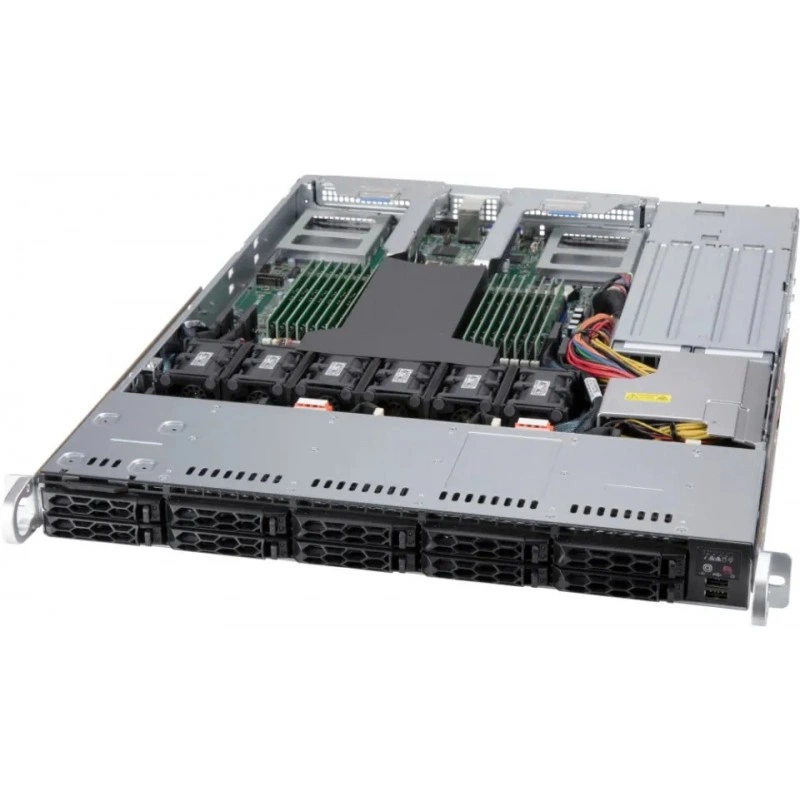

Supermicro AS -1114CS-TNR - это 1U CloudDC сервер форм-фактора rackmount, рассчитанный на задачи облачной инфраструктуры, хостинга, доставки контента, частных и гибридных облаков, а также AI/Deep Learning training и inference. Платформа построена на интегрированной плате H12SSW-AN6 и поставляется как полностью собранная система, что означает готовность к работе в составе единой конфигурации без раздельного подбора базовых узлов. В линейке указаны две SKU-версии: стандартная AS -1114CS-TNR и европейская AS -1114CS-TNR-EU с разными блоками питания.

Функциональные возможности AS -1114CS-TNR

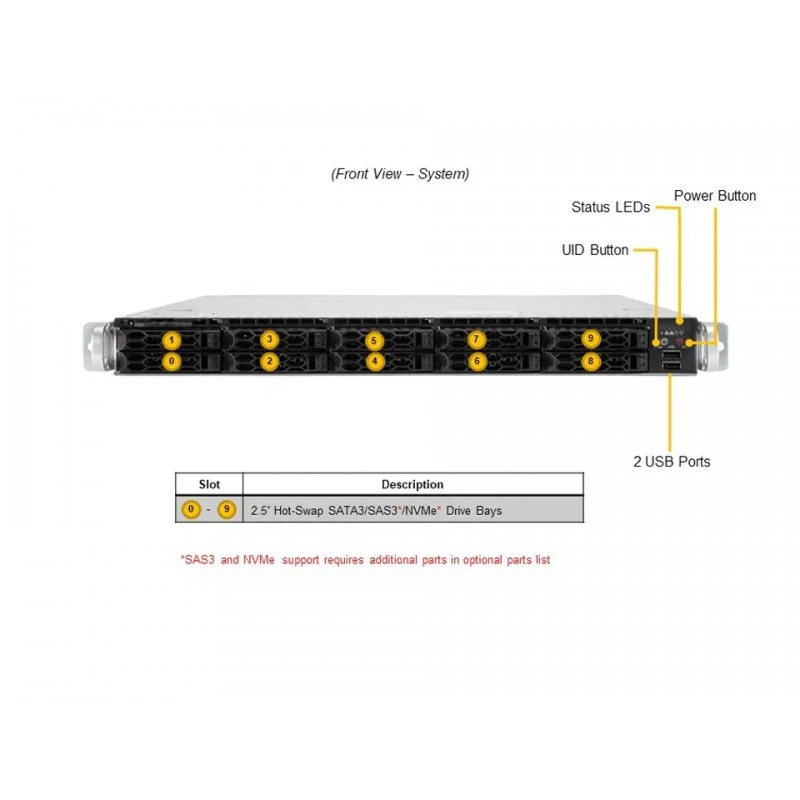

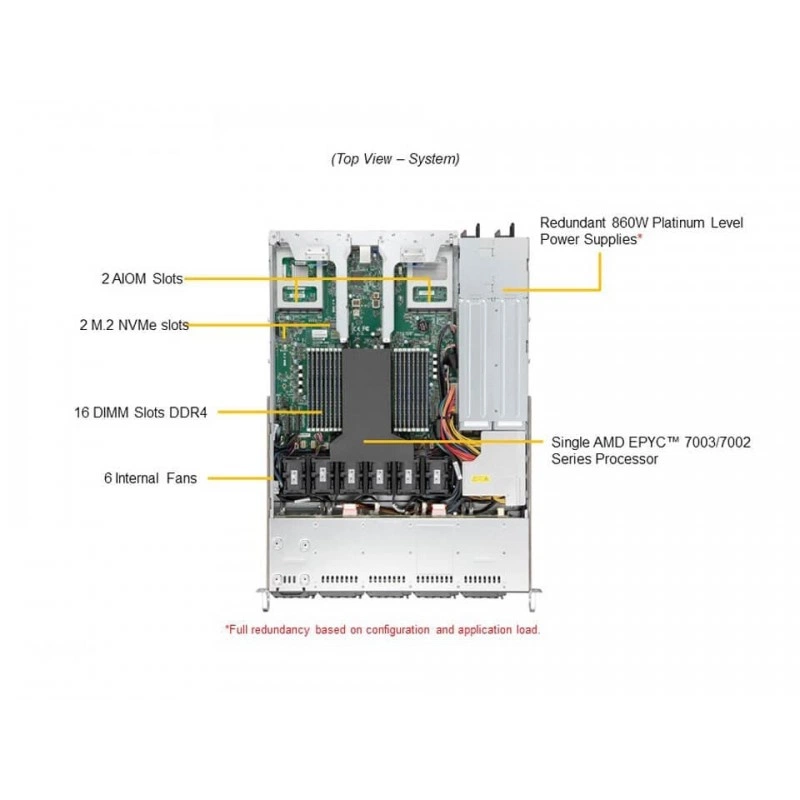

Система ориентирована на плотное размещение накопителей и расширение ввода-вывода в компактном корпусе 1U. Конфигурация включает 10 hot-swap отсеков для 2.5" SATA3-дисков, поддержку дополнительного комплекта для SAS/NVMe, два слота PCIe 4.0 x16 FHHL и два слота AIOM для гибкого сетевого подключения. Для ускоренных задач и графических нагрузок допускается установка до 2 двухслотовых или до 2 однослеотовых GPU, а из совместимых ускорителей прямо указаны NVIDIA PCIe A2 и T4. Сервер поддерживает один процессор AMD EPYC 7002/7003 серии в сокете SP3, до 64 ядер и 128 потоков, а для моделей с AMD EPYC 7003 Series и технологией 3D V-Cache требуется BIOS версии 2.3 или новее. Память организована через 16 DIMM-слотов с поддержкой до 4 ТБ 3DS ECC DDR4-3200 RDIMM/LRDIMM при 2DPC, напряжение памяти 1.2 V.

Технические особенности

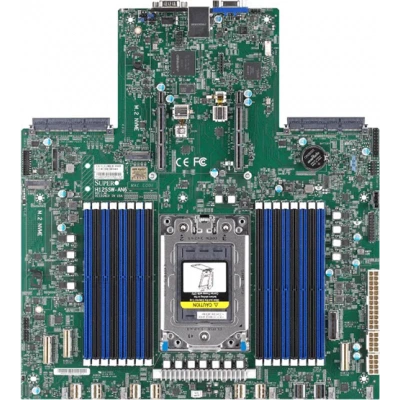

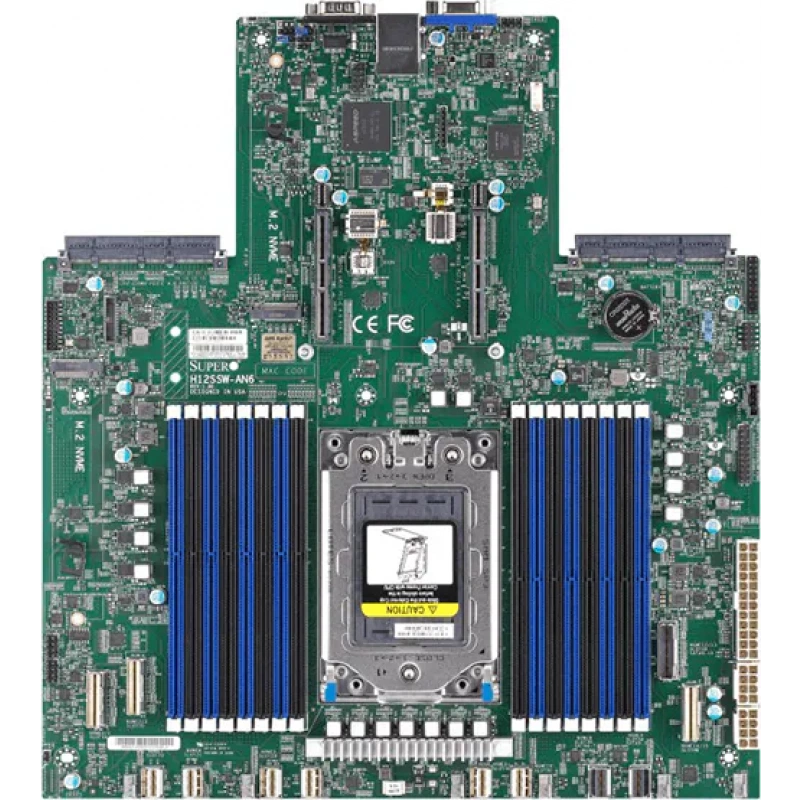

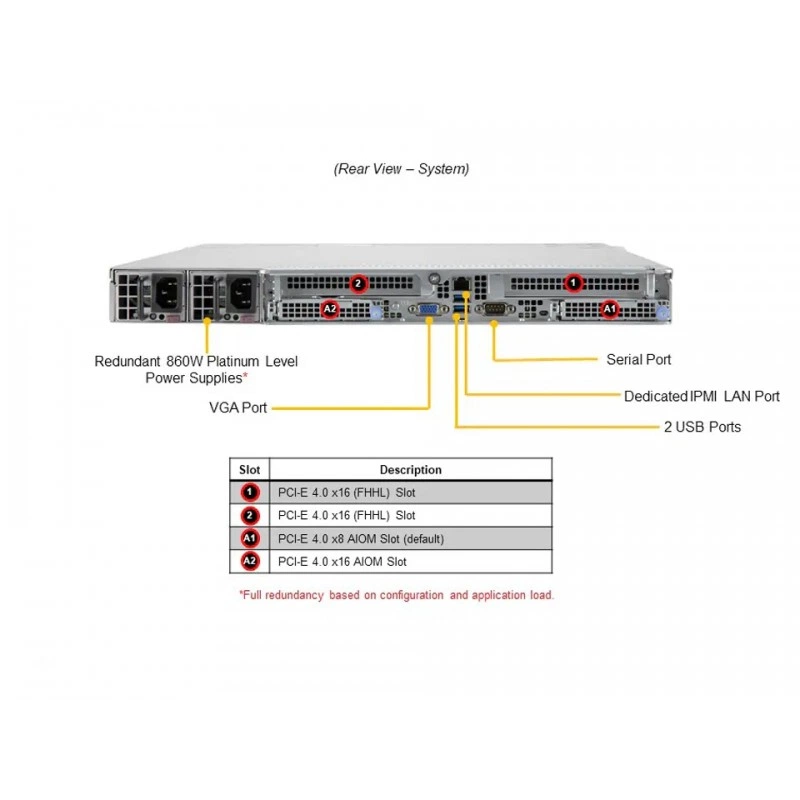

AS -1114CS-TNR использует плату Super H12SSW-AN6 и платформу на базе AMD SoC. Подсистема накопителей включает SATA 6 Gbps, M.2-интерфейс с 2 линиями PCIe 4.0 x4, форм-факторы M.2 2242, 2260, 2280 и 22110, а ключ M.2 - M-key. Сетевые возможности включают Ethernet и 1 RJ45 1 GbE dedicated BMC LAN port. Управление реализовано через IPMI 2.0 с virtual media over LAN и KVM-over-LAN, а из ПО и сервисов указаны Supermicro Update Manager, Supermicro SuperDoctor 5, Watch Dog и пакет OOB Management Package (SFT-OOB-LIC). В BIOS установлен AMI 256 MB SPI Flash EEPROM. Подсистема контроля состояния отслеживает CPU cores, chipset voltages, memory, вентиляторы с tachometer monitoring, PWM fan connectors, скорость вращения и температуру CPU/chassis environment. Защита и сертификация включают TPM 2.0, Silicon Root of Trust, соответствие NIST 800-193, cryptographically signed firmware, Secure Boot, Secure Firmware Updates, Automatic Firmware Recovery и System Lockdown.

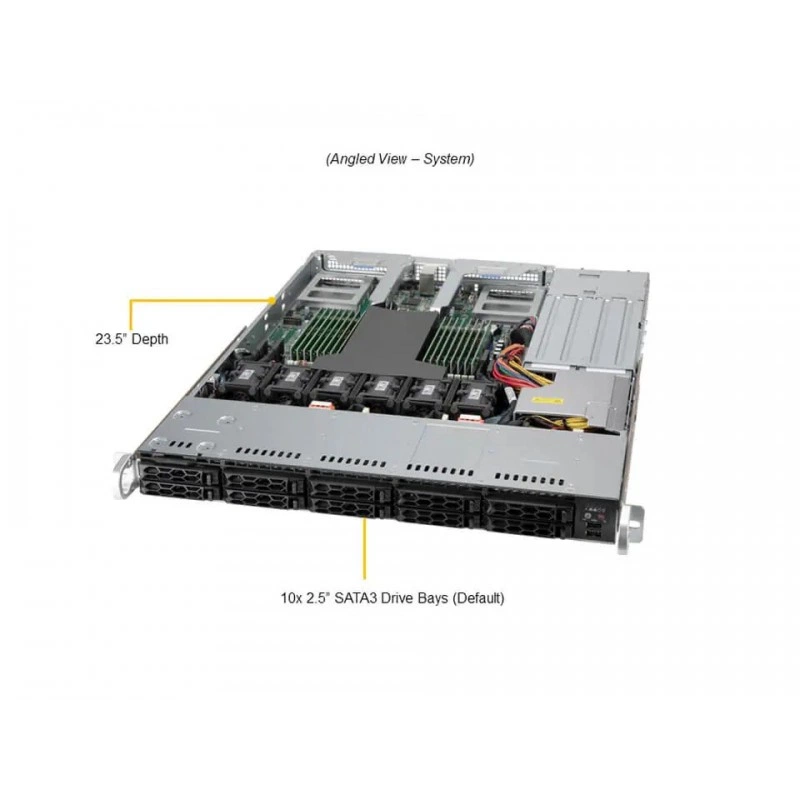

Корпус выполнен в формате 1U Rackmount, модель шасси - CSE-LB16TS-R860AWP. Габариты системы составляют 54.5 x 40.25 x 322 mm, высота - 1.7" (43 mm). Система оснащается до 6 counter-rotating 40 x 40 x 56 mm вентиляторами. Питание в стандартной версии обеспечивают 2 x 860 W redundant (1+1) Platinum Level power supplies; для AS -1114CS-TNR-EU используется версия с PWS-861A-1R Titanium Level. Для питания указаны входные диапазоны 100-127 Vac и 200-240 Vac, а также 200-240 Vdc в зависимости от конфигурации.

Применение

• Хостинг и доставка контента.
• Облачные вычисления и частные либо гибридные облака.
• Архивы изображений для финансовых сервисов и здравоохранения.
• AI/Deep Learning training и inference.
• Сетевые security appliance и другие серверные задачи, где важны плотность дисковой подсистемы, расширение PCIe и удаленное управление.

Совместимость

• AMD EPYC 7002/7003 Series Processors.
• NVIDIA PCIe A2 и T4.
• RDIMM и LRDIMM DDR4 ECC.
• M.2 накопители форм-факторов 2242, 2260, 2280, 22110 с ключом M-key.
• Опциональный SAS/NVMe kit для расширения конфигурации дисковых отсеков.

Монтаж и эксплуатация

Сервер предназначен для установки в стойку в формате 1U. Производитель указывает, что система продается только как полностью собранный комплект, с минимально необходимой базовой конфигурацией, включающей один CPU, 4 DIMM, один накопитель HDD/HDS/M.2 и одну NIC на ноду. Для корректной работы с отдельными функциями платформы и набором ускорителей может требоваться определенная версия BIOS. Рабочая температура составляет от 10 °C до 35 °C, относительная влажность при эксплуатации - от 8 % до 90 % без конденсации. Нерабочая температура - от -40 °C до 60 °C, нерабочая влажность - от 5 % до 95 % без конденсации.

Комплектация

• Базовая полностью собранная система Supermicro AS -1114CS-TNR.
• Интегрированная плата H12SSW-AN6.
• Два резервируемых блока питания 860 W в стандартной версии; в EU-версии указана модификация с PWS-861A-1R.

Логистические данные

Платформа имеет размеры 54.5 x 40.25 x 322 mm. Для силовой части указаны конфигурации с двумя блоками питания 860 W и разные варианты входного питания в зависимости от исполнения. Сервер относится к классу 1U rackmount и рассчитан на плотное размещение в дата-центровой инфраструктуре.

Упаковка и маркировка

Из доступных данных подтверждены только заводские SKU-обозначения AS -1114CS-TNR и AS -1114CS-TNR-EU, а также шасси CSE-LB16TS-R860AWP и интегрированная плата H12SSW-AN6. Иных сведений о размерах транспортной упаковки и количестве в коробке не приводится.
