Сервер Supermicro SYS-220TP-HC8TR SYS-220TP-HC8TR

Основная информация о сервере Supermicro

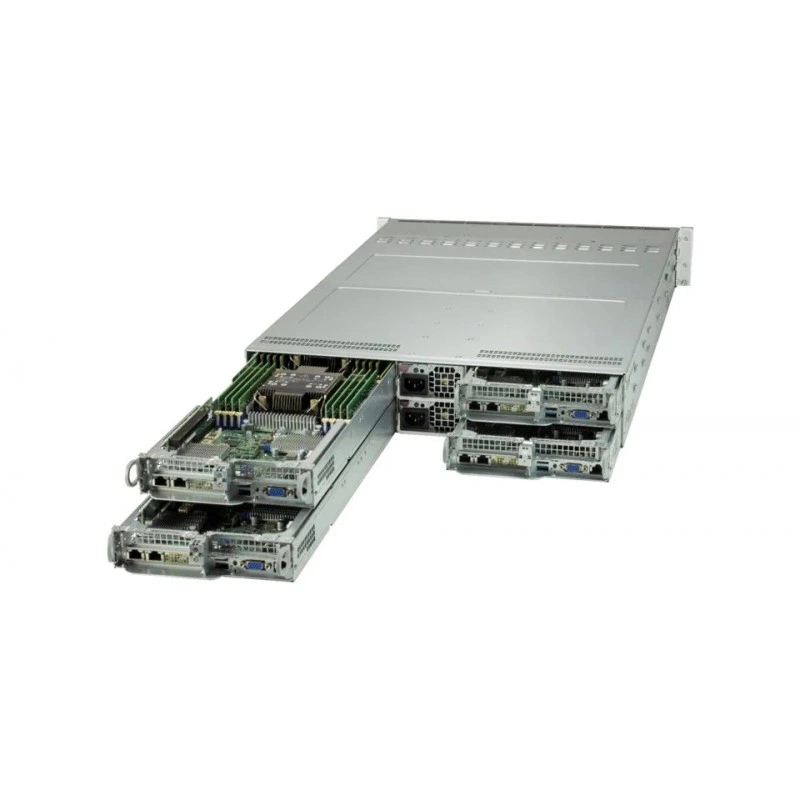

SuperServer SYS-220TP-HC8TR - это 2U стоечная TwinPro-система с четырьмя горячезаменяемыми узлами в одном корпусе. Платформа ориентирована на задачи высокой вычислительной плотности, построение гиперконвергентных инфраструктур и обработку больших массивов данных. Для каждого узла предусмотрены собственные процессорные, сетевые, дисковые и управляющие возможности, а также общий для системы набор средств охлаждения и резервированного питания.

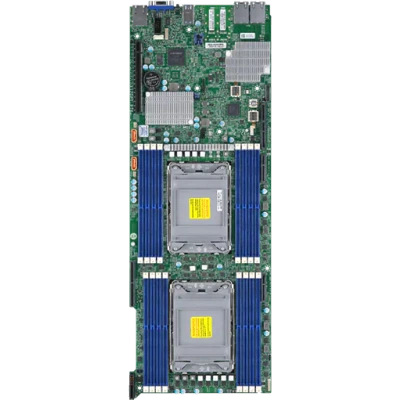

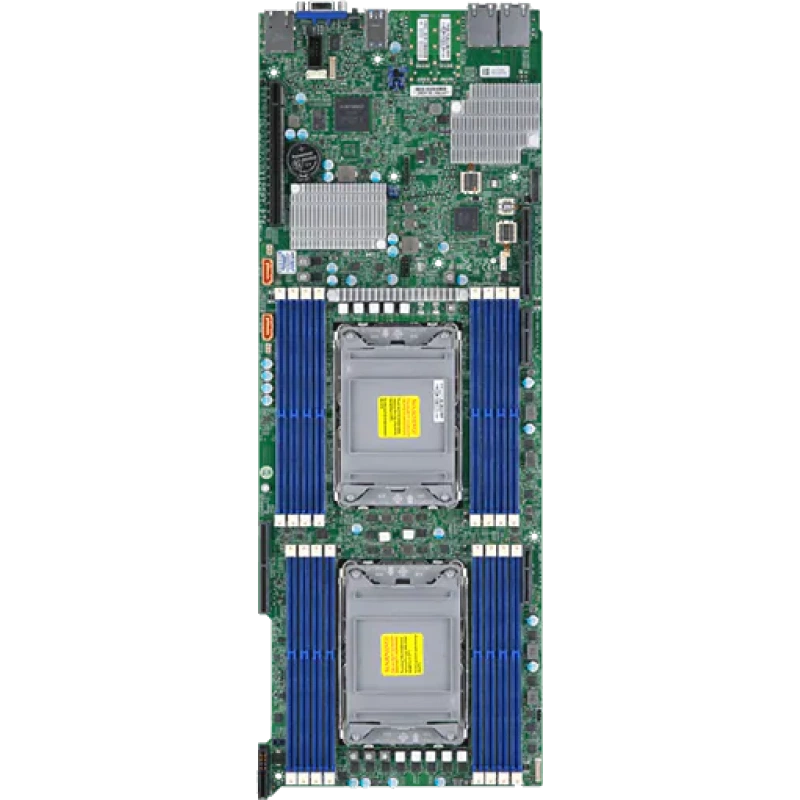

Модель использует интегрированную плату Super X12DPT-PT6 и корпус формата 2U Rackmount. Визуально и конструктивно платформа рассчитана на эксплуатацию в серверной стойке, где важны плотность размещения, доступ к накопителям спереди и надежная работа при постоянной нагрузке.

Функциональные возможности SYS-220TP-HC8TR

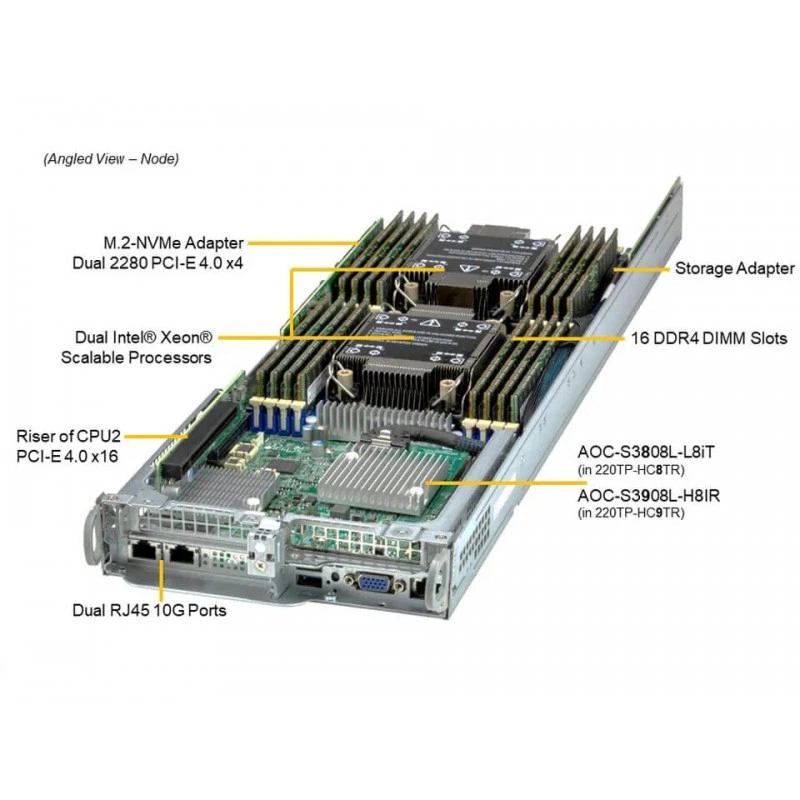

Система поддерживает конфигурацию с четырьмя узлами, которые обслуживаются как отдельные вычислительные блоки. Каждый узел построен на двухсокетной платформе P+ для процессоров Intel Xeon Scalable 3-го поколения с разъемом LGA-4189. В спецификации указана поддержка до 32 ядер / 64 потоков на процессор, а также процессоров с TDP до 185 Вт при воздушном охлаждении.

Для памяти предусмотрено 16 DIMM-слотов на узел и поддержка до 4 ТБ DDR4-3200 ECC RDIMM при конфигурации 2DPC. Напряжение памяти указано как 1,2 В. Такая архитектура подходит для плотных вычислительных задач, виртуализации, аналитики и сценариев, где важна высокая емкость ОЗУ на каждый узел.

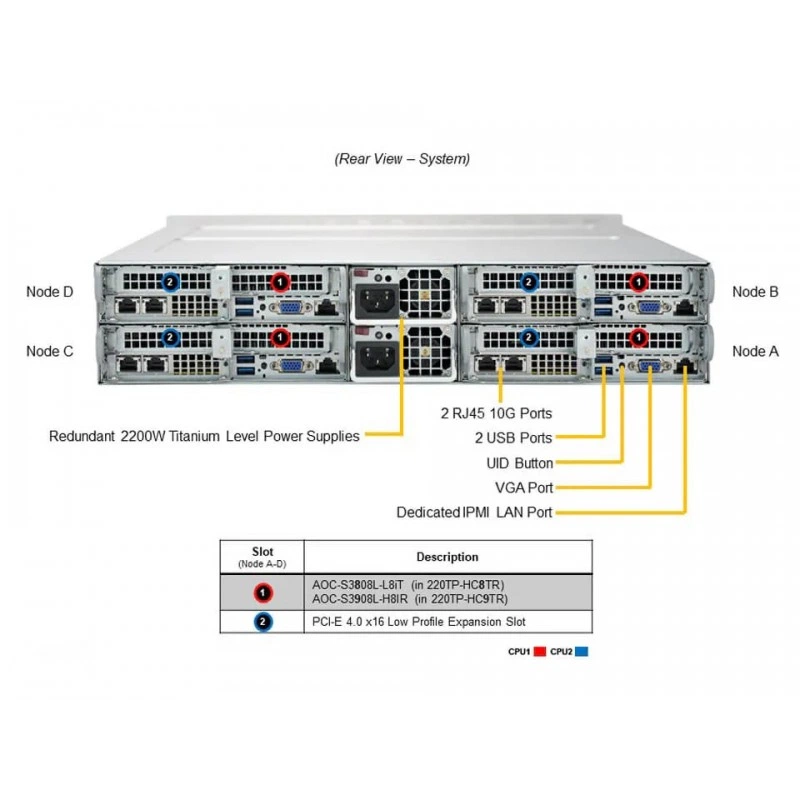

По сетевой части каждый узел оснащается 2 портами RJ45 10GBASE-T на базе Intel X710-AT2, а также отдельным выделенным портом управления BMC 1 GbE RJ45. В наборе ввода-вывода предусмотрены 2 USB 3.0 порта сзади и 1 VGA-порт.

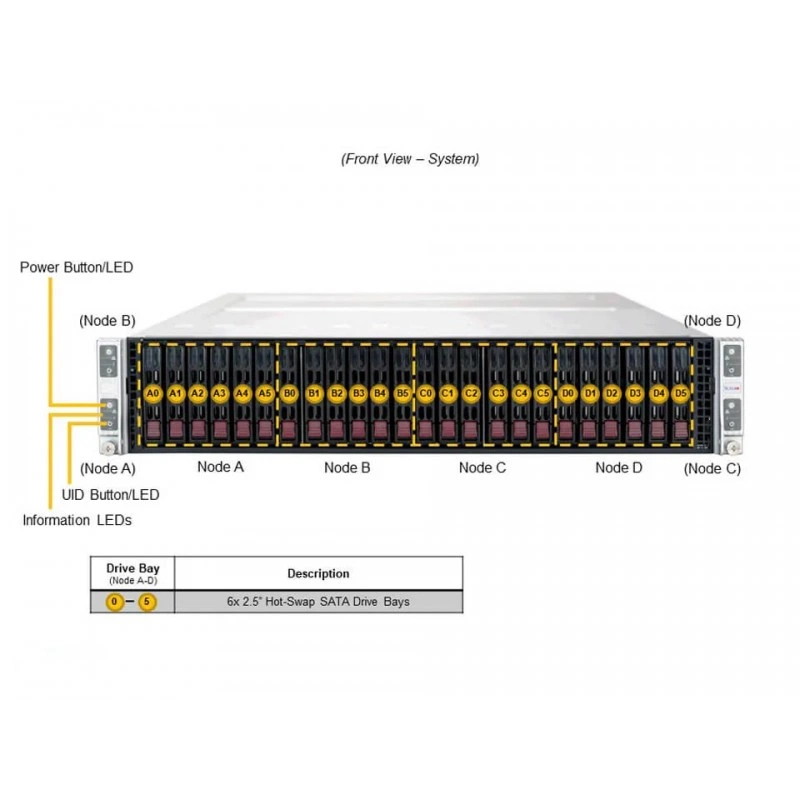

Подсистема хранения на узел включает 6 фронтальных hot-swap отсеков 2,5 дюйма для SAS/SATA-дисков. В ключевых особенностях также указана поддержка Broadcom 3808 SAS 12Gbps, 6 слотов на узел, режим HBA only без поддержки RAID. Для расширения предусмотрен один слот PCIe 4.0 x16 LP, а также PCIe 4.0 x8 с установленным M.2-адаптером для поддержки двух NVMe-накопителей формата до 22x80 мм.

Технические особенности

Шасси имеет форм-фактор 2U Rackmount и размерную компоновку 88 мм по высоте, 438 мм по ширине и 730 мм по глубине. Указан цвет: черная передняя панель и серебристый корпус. Вес нетто составляет 32,7 кг, вес брутто - 40,9 кг, а транспортная упаковка - 10 x 24,5 x 45 дюймов.

Система охлаждения включает до 4 тяжелых 8-см вентиляторов с PWM-управлением и оптимальным контролем скорости, а также 4 air shrouds. Питание реализовано через два резервируемых блока питания по 2200 Вт с PMBus. Для источников питания указаны режимы работы от сетей 100-127 В, 200-220 В, 220-230 В и 230-240 В переменного тока, а также отдельные параметры для соответствующих сертификационных режимов. В спецификации приведен уровень эффективности Titanium 96%.

BIOS выполнен на базе AMI 32MB SPI Flash EEPROM. Для управления и сопровождения платформы указаны SuperCloud Composer, Supermicro Server Manager, Supermicro Update Manager, Supermicro SuperDoctor 5, Super Diagnostics Offline, Supermicro Thin-Agent Service и SuperServer Automation Assistant. Поддерживаются функции power-on mode for AC power recovery, ACPI Power Management и ACPI/APM Power Management.

В части безопасности предусмотрены TPM 2.0, Silicon Root of Trust, соответствующий NIST 800-193, криптографически подписанная прошивка, Secure Boot, Secure Firmware Updates, Automatic Firmware Recovery и System Lockdown. Для мониторинга заявлены контроль параметров CPU, чипсета и памяти, тахометрический контроль вентиляторов, PWM-разъемы вентиляторов, а также мониторинг температуры процессора и шасси.

Во фронтальной панели предусмотрены кнопки Power On/Off и UID, а также светодиоды сетевой активности, состояния питания и системной информации, включая перегрев и UID. Опционально в документации также упоминаются модули TPM и VROC, а в комплекте стандартных частей перечислены материнская плата, корпус и направляющие рейки.

Применение

Платформа предназначена для высокоплотных серверных развертываний, где необходимо разместить несколько независимых узлов в одном 2U-корпусе. Она подходит для вычислительных кластеров, задач высокопроизводительных вычислений, гиперконвергентной инфраструктуры и инфраструктуры для больших данных.

Благодаря четырем узлам, резервированному питанию, развитой сетевой части и поддержке горячезаменяемых дисков система может использоваться в дата-центрах, где важны масштабирование, отказоустойчивость и удобство обслуживания. Поддержка BMC, систем управления и функций безопасности делает платформу удобной для централизованной эксплуатации и удаленного администрирования.

Совместимость

Основная аппаратная основа указана как Super X12DPT-PT6. Для вычислительных задач заявлена поддержка 3rd Gen Intel Xeon Scalable processors в исполнении Dual Socket P+ (LGA-4189). В части накопителей поддерживаются SAS/SATA-отсеки 2,5 дюйма, а в расширении - PCIe 4.0 и M.2 через адаптер в конфигурации, указанной производителем.

Монтаж и эксплуатация

Платформа рассчитана на установку в стандартную серверную стойку. Корпус 2U обеспечивает баланс между плотностью размещения и доступом к узлам, фронтальным дискам и задним интерфейсам. Заявленные температурные и эксплуатационные параметры на странице не были полностью раскрыты в извлеченном фрагменте, поэтому в описании приведены только подтвержденные конструктивные данные и возможности системы.

Комплектация

В стандартных частях указаны материнская плата Super X12DPT-PT6, 2U chassis CSV-217HQ+-R2K20BP4 и рейки MCP-290-00053-0N. Также в описании встречается software SFT-OOB-LIC как часть стандартных частей. Среди опций отдельно упоминаются модули TPM и VROC.

Логистические данные

Габариты упаковки составляют 10 x 24,5 x 45 дюймов. Вес брутто указан как 40,9 кг, вес нетто - 32,7 кг. Эти параметры помогают учитывать транспортировку, размещение на складе и подготовку к установке в серверной стойке.

Упаковка и маркировка

Корпус выполнен в черно-серебристом цвете. Для системы указан основной идентификатор SYS-220TP-HC8TR, а также внутренние обозначения шасси и материнской платы, которые используются для комплектации и сервисной идентификации.

Эксплуатационные параметры

Для узлов указана поддержка до 185 Вт TDP на процессор при воздушном охлаждении. Питание построено на двух резервируемых блоках по 2200 Вт. Наличие контролируемых вентиляторов, air shrouds, мониторинга температуры и функций защиты прошивки делает платформу рассчитанной на непрерывную серверную эксплуатацию.
