Сервер Supermicro SYS-120C-TR

Основная информация о сервере Supermicro

SuperServer SYS-120C-TR - это 1U CloudDC серверная платформа Supermicro для задач веб-сервера, firewall, compact server, DNS и gateway servers, а также для edge nodes, cloud computing и value IaaS. Конфигурация относится к классу полностью собранных систем: для сохранения качества и целостности продукт поставляется только как complete system, с установленными 2 CPU, минимум 4 DIMM, 1 AIOM/AOC NIC и 1 storage device. Визуально платформа использует интегрированную материнскую плату X12DDW-A6 и позиционируется как компактное решение для дата-центров и облачной инфраструктуры.

Функциональные возможности SYS-120C-TR

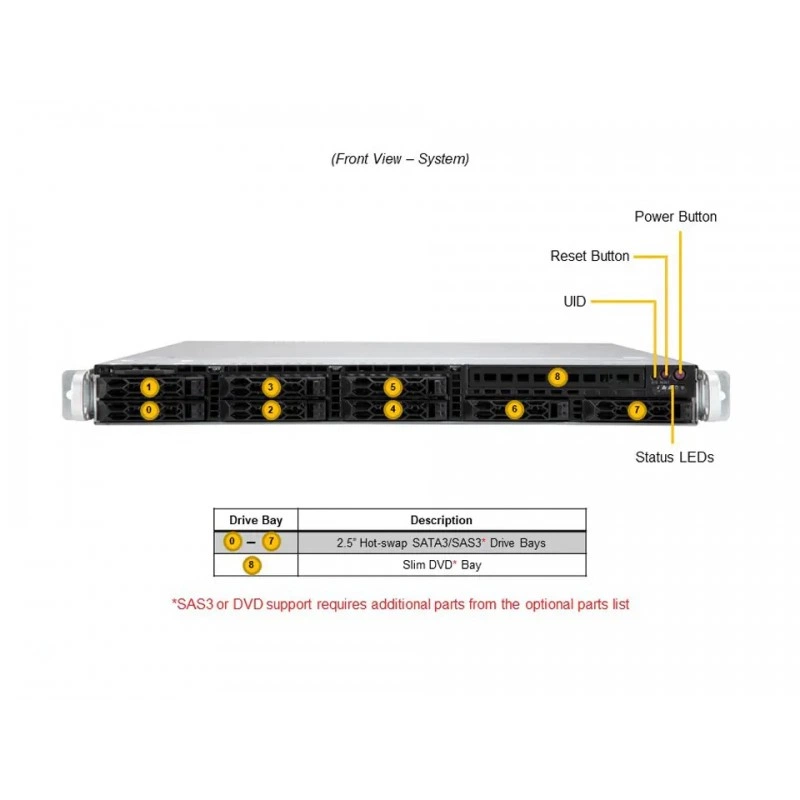

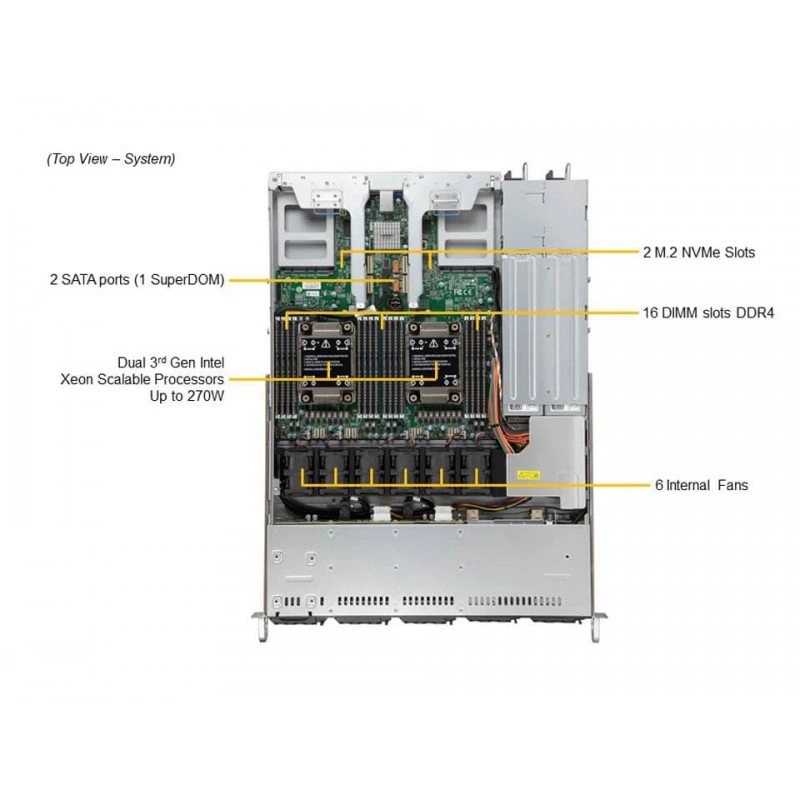

Модель SYS-120C-TR поддерживает двухсокетную процессорную конфигурацию на платформе LGA-4189 с 3rd Gen Intel Xeon Scalable processors. В системе предусмотрены 16 DIMM slots с поддержкой до 4 TB memory при 3200 MT/s, ECC DDR4 RDIMM/LRDIMM, а также поддержка Intel Optane persistent memory 200 series. Для хранения данных предусмотрены 8 hot-swap 2.5" bays с интерфейсом SATA/SAS и поддержкой RAID 0/1/5/10. Для сетевого подключения используются AIOM/OCP 3.0 слоты, а также выделенный 1 GbE BMC LAN порт. Платформа дополнительно оснащена фронтальными и тыловыми интерфейсами, средствами удаленного управления и поддержкой системного ПО Supermicro.

Технические особенности

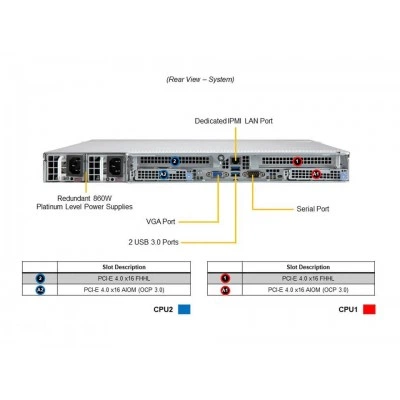

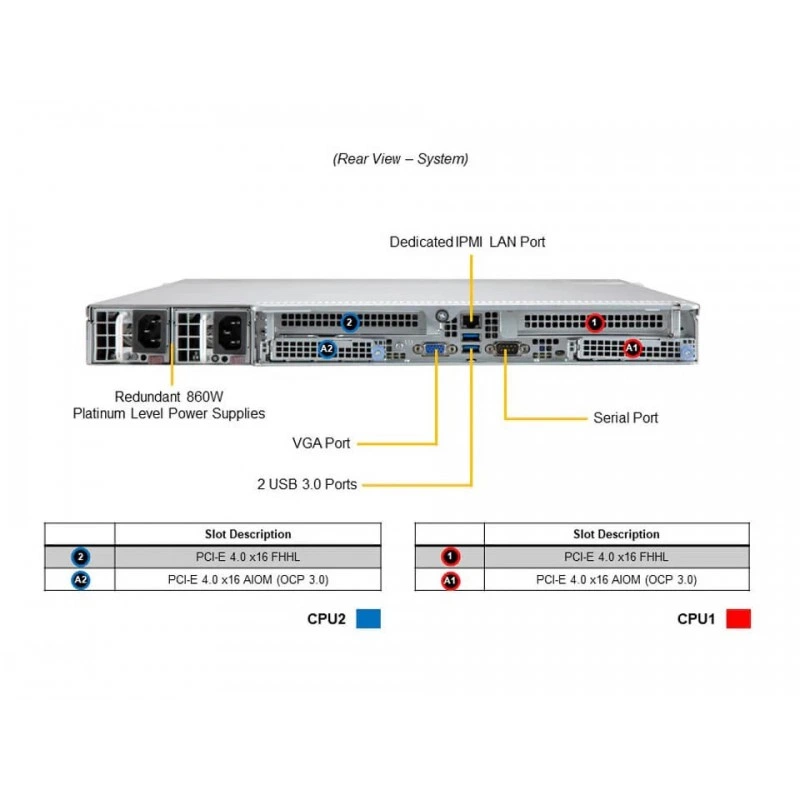

Корпус выполнен в формате 1U Rackmount. Указанный chassis model - CSE-LB13TS-R860AWP. Система поддерживает до 2 single-width GPU, включая NVIDIA PCIe A2 и L4, а также Intel Data Center GPU Flex 140. В составе I/O предусмотрены 2 USB 3.2 Gen1 Type-A порта на задней панели, 1 VGA порт, 1 COM порт и 1 SuperDOM port. BIOS выполнен на базе AMI 32MB SPI FLASH ROM. В системе реализованы TPM 2.0, Silicon Root of Trust, cryptographically signed firmware, secure boot, secure firmware updates, automatic firmware recovery и system lockdown. Для охлаждения используются 6 counter-rotating 4 cm PWM fans и 2 air shrouds. Питание обеспечивается redundant 860W Platinum power supplies с поддержкой 100-240 Vac и 200-240 Vdc. Также заявлены ACPI/APM Power Management, мониторинг CPU cores, chipset voltages, memory, fan tachometer monitoring, PWM fan connectors и thermal control.

Применение

• Веб-серверы и firewall applications.
• Платформы cloud computing и compact server.
• Сценарии data center optimized и value IaaS.
• DNS и gateway servers.
• CDN и edge nodes.

Совместимость

• Процессоры: 3rd Gen Intel Xeon Scalable processors для сокета LGA-4189.
• Память: DDR4 RDIMM/LRDIMM, ECC DDR4-3200, Intel Optane persistent memory 200 series.

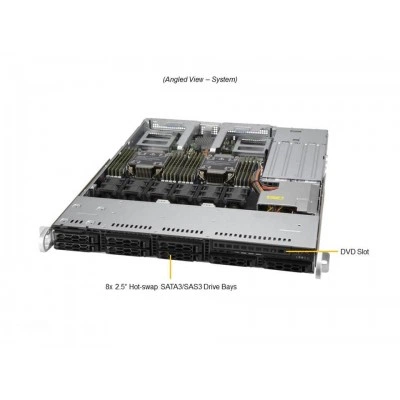

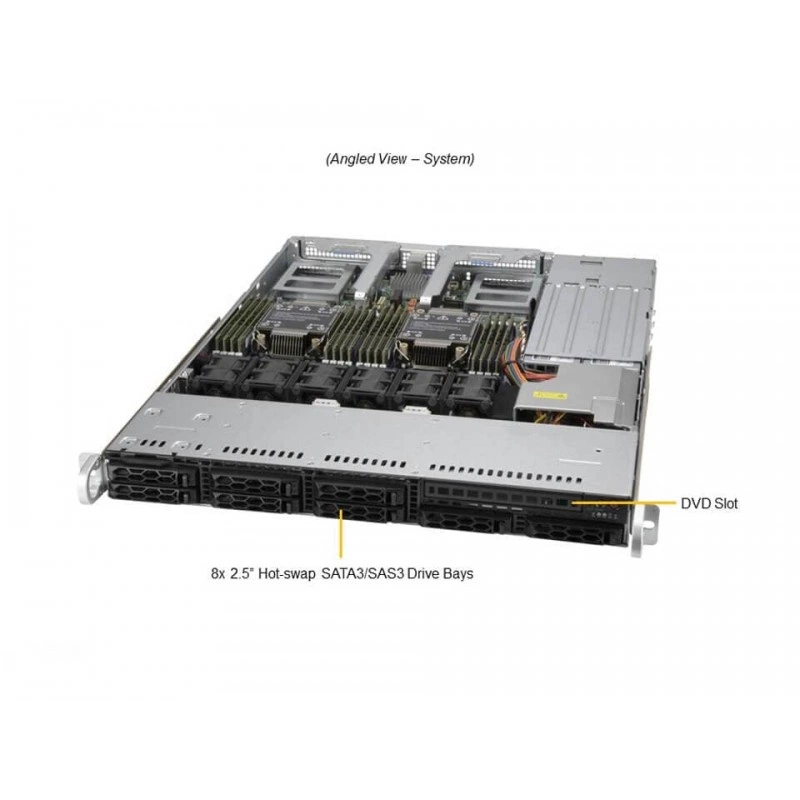

• Накопители: 2.5" SATA/SAS hot-swap bays, RAID 0/1/5/10.
• Сеть: AIOM и OCP 3.0 network options.
• GPU: NVIDIA PCIe A2, L4 и Intel Data Center GPU Flex 140.

Монтаж и эксплуатация

• Форм-фактор: 1U rackmount.
• Охлаждение: 6 PWM fans с counter-rotating схемой и 2 air shrouds.
• Питание: redundant PSU для сетей 100-240 Vac и 200-240 Vdc.
• Управление и сервис: SuperCloud Composer, SSM, SUM, SuperDoctor 5, SDO, TAS и SAA.

Ограничения и условия использования

• Система продается только как полностью собранная конфигурация.
• Указана поддержка CPU до 270W TDP при воздушном охлаждении.
• Для air cooled CPU с TDP выше 205W требуются специальные условия.

Комплектация

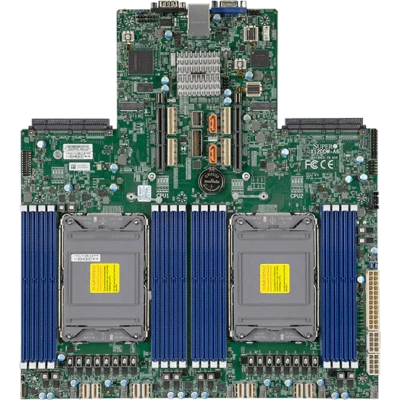

• Интегрированная плата: X12DDW-A6.
• Класс системы: complete system.
• В стандартной конфигурации указаны 2 CPU, минимум 4 DIMM, 1 AIOM/AOC NIC и 1 storage device.

Логистические данные

• Высота корпуса: 1.7" (43 mm).
• Количество GPU: до 2 single-width.
• Сетевой интерфейс управления: 1 RJ45 1 GbE dedicated BMC LAN port.
