Сервер Supermicro SYS-120TP-DC9TR

Основная информация о сервере Supermicro

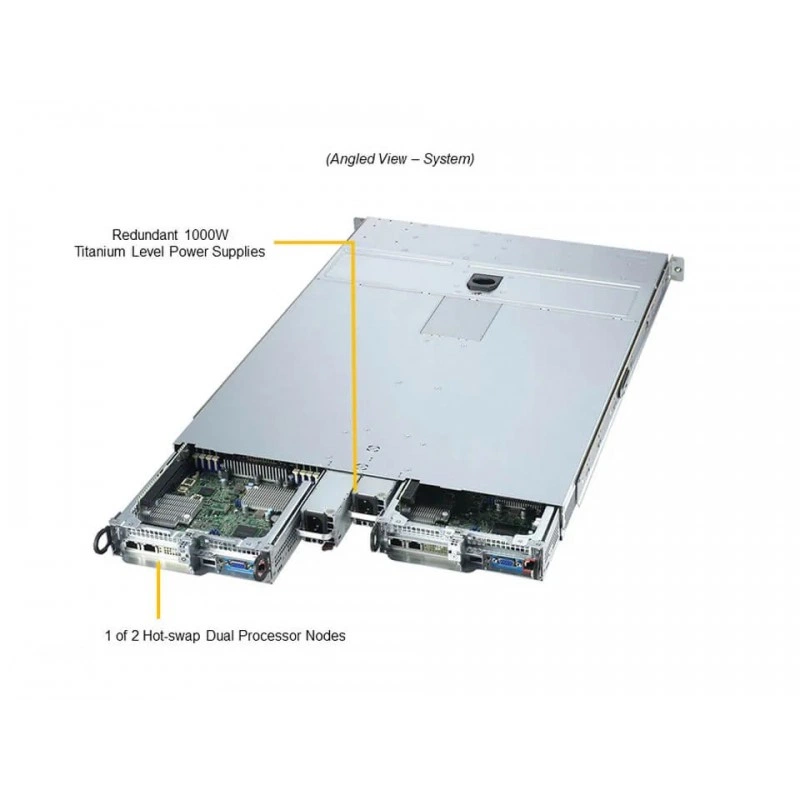

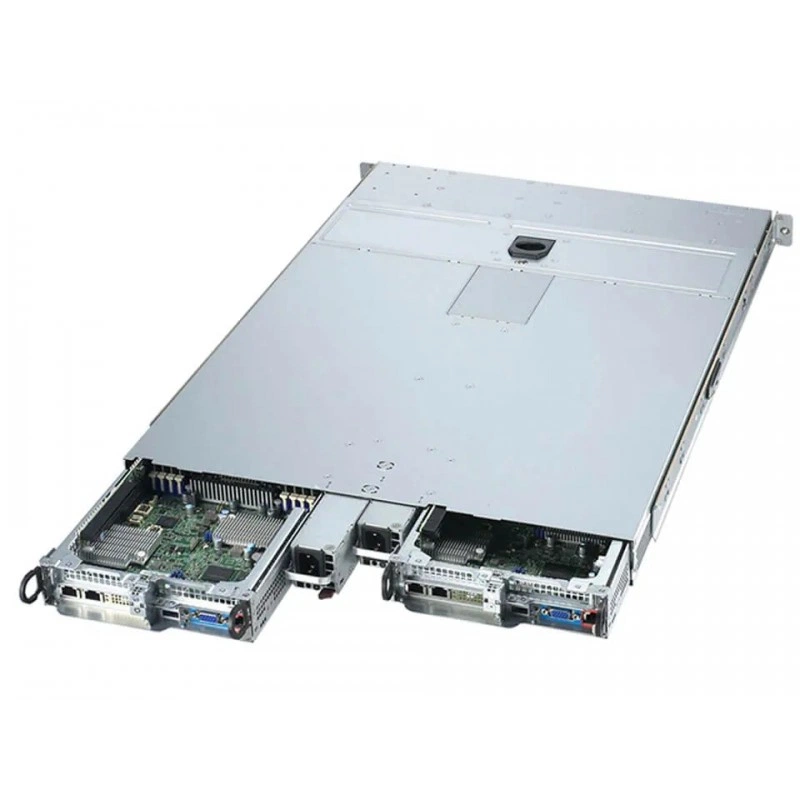

SuperServer SYS-120TP-DC9TR - это 1U двухузловая платформа TwinPro от Supermicro, рассчитанная на установку в стойку и использование в задачах высокой плотности вычислений. Конфигурация построена вокруг двух горячезаменяемых узлов в одном корпусе 1U, а каждый узел работает на собственной аппаратной базе и наборах интерфейсов. Модель ориентирована на сценарии HPC, гиперконвергентной инфраструктуры и обработки больших данных.

Функциональные возможности SYS-120TP-DC9TR

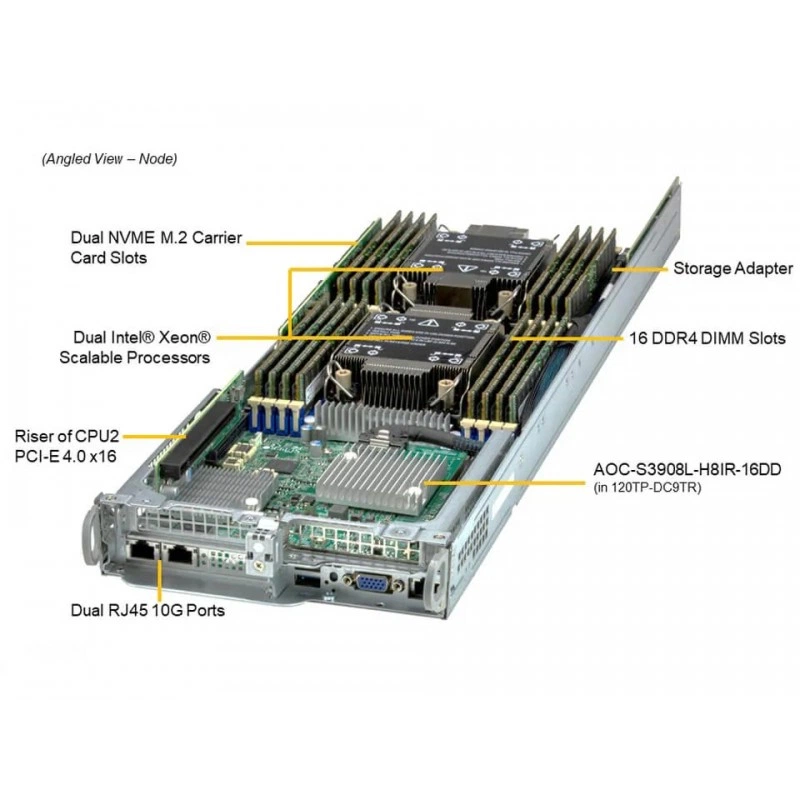

Система поддерживает двухсокетную архитектуру на базе разъема LGA-4189 и процессоров 3rd Gen Intel Xeon Scalable. На каждый узел предусмотрены 16 слотов DIMM с поддержкой до 4 ТБ памяти DDR4-3200 RDIMM/LRDIMM с ECC. Для дисковой подсистемы заявлены 4 фронтальных hot-swap отсека 2.5" SAS/SATA на узел, а также поддержка Broadcom 3908 SAS 12Gbps и RAID 0, 1, 5, 6, 10.

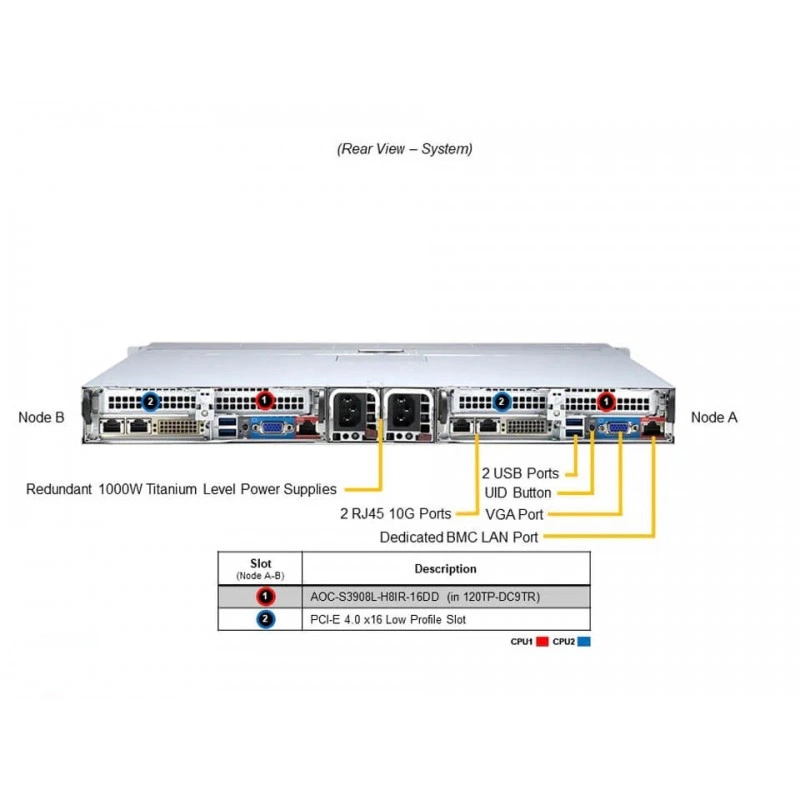

В базовый набор возможностей входят 2 порта RJ45 10GBASE-T на базе Intel X710-AT2, выделенный BMC LAN-порт RJ45 1 GbE, 2 USB 3.0 на задней панели и VGA. Для управления используются ASPEED AST2600 BMC и набор программных средств Supermicro, включая SuperCloud Composer, Server Manager, Update Manager, SuperDoctor 5, Super Diagnostics Offline, Thin-Agent Service и SuperServer Automation Assistant.

Технические особенности

• Форм-фактор: 1U Rackmount.
• Архитектура: 2-node TwinPro, два горячезаменяемых узла в одном шасси.
• Процессоры: Dual Socket P+ (LGA-4189), 3rd Gen Intel Xeon Scalable.
• Число ядер: до 32C/64T на процессор, до 48 MB кэша на CPU.
• Ограничение по TDP: до 185 Вт для воздушного охлаждения.
• Чипсет: Intel C621A.
• Память: 16 DIMM слотов, до 4 ТБ, 3200 MT/s, ECC DDR4 RDIMM.
• Напряжение памяти: 1.2 V.
• Сеть на плате: 2 RJ45 10GBASE-T с Intel X710-AT2.
• Управляющий LAN: 1 RJ45 1 GbE Dedicated BMC LAN port.
• Видео: 1 VGA port.
• USB: 2 USB 3.0 ports (rear).
• BIOS: AMI 32MB SPI Flash EEPROM.
• Безопасность: TPM 2.0, Silicon Root of Trust, NIST 800-193 compliant.
• Функции защиты: Cryptographically Signed Firmware, Secure Boot, Secure Firmware Updates, Automatic Firmware Recovery, System Lockdown.
• Мониторинг: контроль CPU cores, chipset voltages, memory, вентиляторов и температуры корпуса.
• Охлаждение: до 6 counter-rotating 4 cm PWM fans, air shrouds.
• Питание: два redundant 1000 W блока питания с PMBus, Titanium Level 96%.
• Шасси: CSE-809H-R1K05P3.
• Габариты корпуса: 1.7" x 17.25" x 28.25"; 43 x 438 x 718 mm.
• Размеры упаковки: 8" x 29.6" x 38.4".
• Вес нетто: 33.5 lbs (15.2 kg).
• Вес брутто: 48.1 lbs (21.9 kg).
• Цвет: black front & silver body.

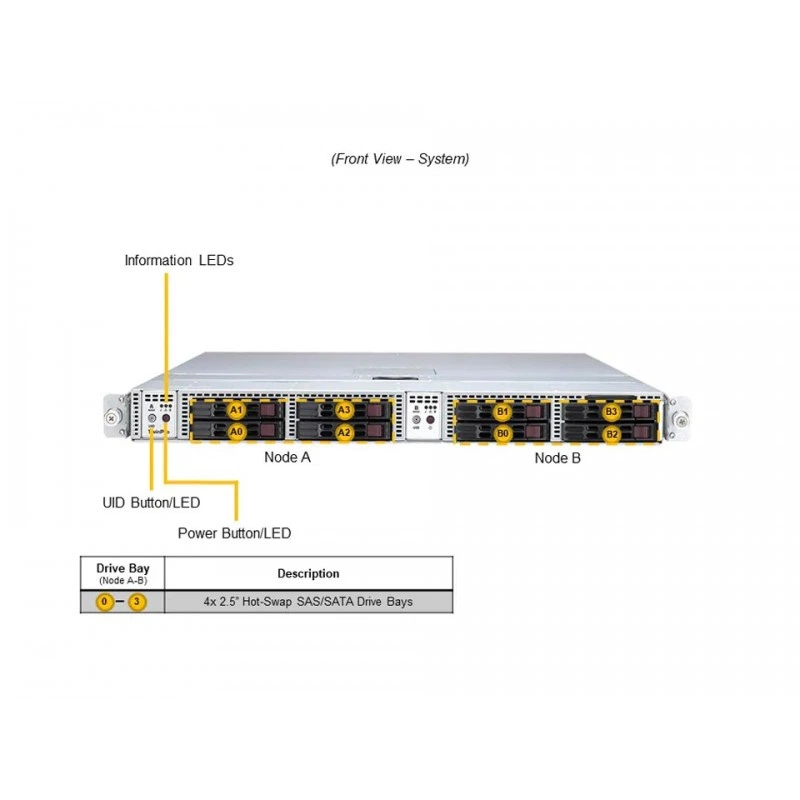

• Передняя панель: кнопка питания, UID button, LED индикация активности сети, питания и перегрева/UID.
• PCIe: 1 PCIe 4.0 x16 LP slot per node, 1 PCIe 4.0 x8 with M.2 adapter support for 2 NVMe 22x80 mm.
• Дополнительные сведения: 4 slots per node for SAS controller support, RAID 0/1/5/6/10.

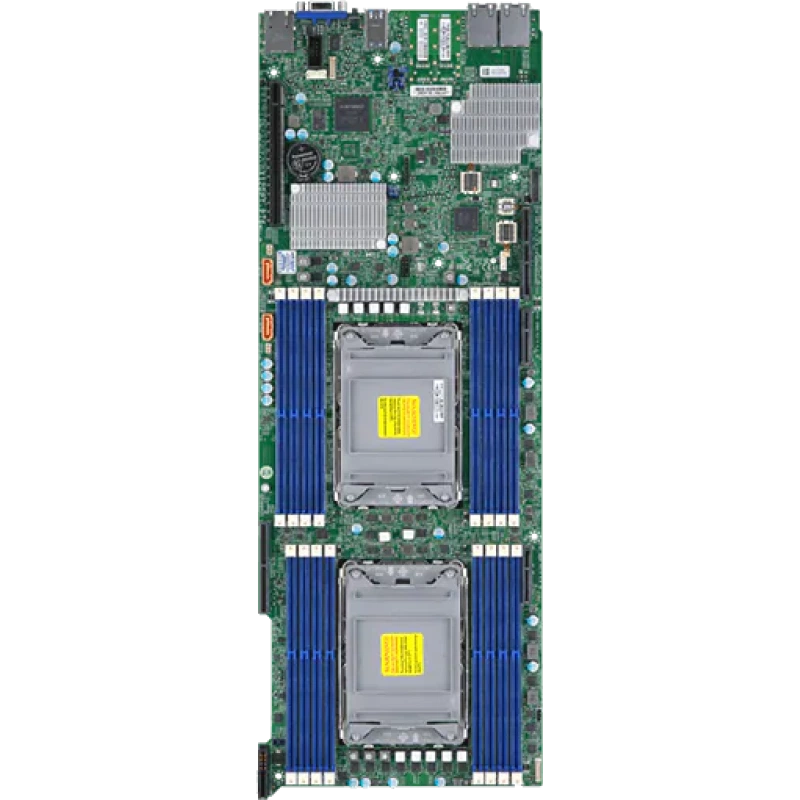

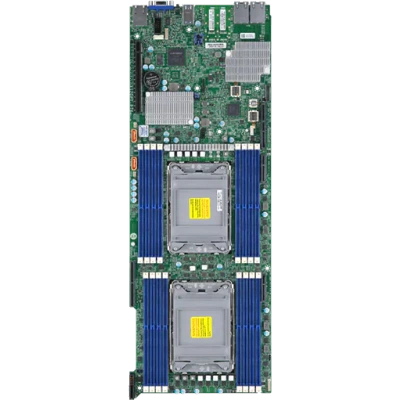

Модель поставляется как серверная система с интегрированной платой X12DPT-PT6. В характеристиках и вспомогательных материалах также упоминаются руководства, quick references, OS compatibility & certification и optional parts list.

Применение

• высокопроизводительные вычисления;
• гиперконвергентная инфраструктура;
• обработка больших данных и научных задач;
• плотные серверные развертывания в стойке 1U.

Совместимость

• Совместим с платформой Super X12DPT-PT6.
• Для хранения могут использоваться SAS/SATA накопители формата 2.5" в горячезаменяемых отсеках.
• Поддерживается установка M.2 adapter для двух NVMe накопителей 22x80 mm.
• В материалах по опциям упоминаются CacheVault for RAID Controller и TPM security module как дополнительные позиции.

Монтаж и эксплуатация

• Сервер предназначен для монтажа в 1U стойку.
• Узел и шасси рассчитаны на горячую замену узлов и обслуживание в серверной инфраструктуре.
• Поддерживается управление питанием с режимом AC power recovery и ACPI power management.
• Система рассчитана на воздушное охлаждение CPU с TDP до 185 Вт.

Ограничения и условия использования

• Для процессоров указан предел до 185 Вт TDP при воздушном охлаждении.
• Конфигурация хранения и RAID зависит от установленного контроллера и опций.
• Опциональные модули TPM и CacheVault не входят в базовую комплектацию.

Упаковка и маркировка

• Габариты транспортной упаковки: 8" (H) x 29.6" (W) x 38.4" (D).
• Вес брутто: 48.1 lbs (21.9 kg).
• Вес нетто: 33.5 lbs (15.2 kg).
• Цветовое исполнение: black front & silver body.

Эксплуатационные параметры

• Система вентиляции включает до 6 PWM вентиляторов с контролем скорости.
• Аппаратный мониторинг отслеживает ядра CPU, напряжения чипсета, память, скорость вентиляторов и температуру корпуса.
• Поддерживаются функции Secure Boot, Secure Firmware Updates и Automatic Firmware Recovery.
