Основная информация о системе Supermicro

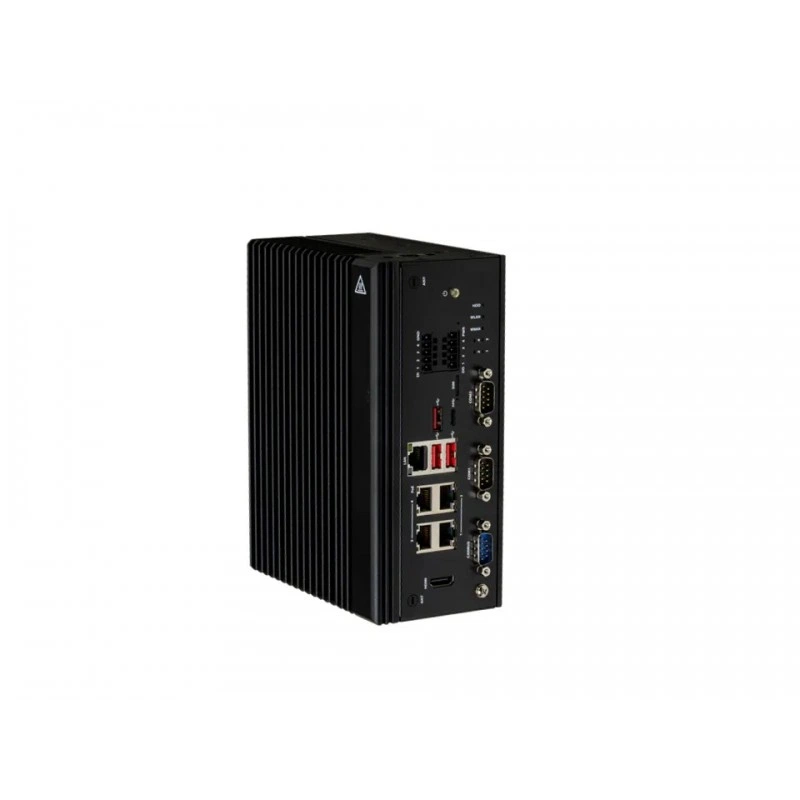

ARS-E103-JONX-H2 - это компактная fanless embedded система Supermicro для edge AI и встраиваемых задач. Платформа относится к Gold Series и поставляется как полностью собранная система. В основе используется 8-ядерный модуль Jetson Orin NX, а заявленная вычислительная производительность достигает 157 TOPS. Конструкция ориентирована на размещение в условиях ограниченного пространства и рассчитана на промышленное применение, включая монтаж на DIN-рейку.

Функциональные возможности ARS-E103-JONX-H2

Система поддерживает Super Mode 40 W для повышения производительности AI inferencing. Она рассчитана на задачи компьютерного зрения, промышленной автоматизации, здравоохранения, искусственного интеллекта и цифровых вывесок / PoS. Аппаратная платформа построена на Arm Cortex-A78AE v8.2 64-bit CPU и NVIDIA Ampere GPU с 32 Tensor Cores. Для подключения предусмотрены сетевые интерфейсы, USB, HDMI, последовательные порты, CANBus и дискретные I/O. Также доступны варианты с 10G/1G LAN в зависимости от SKU, а реализация PoE/PoE+ зависит от конфигурации платы AOM-POE-001.

Технические особенности

8-ядерный процессор Arm Cortex-A78AE v8.2 64-bit CPU.
6 MB cache, конфигурация 8C/8T.
1024-core NVIDIA Ampere GPU с 32 Tensor Cores.
Onboard Memory: 16 GB ECC LPDDR5X.

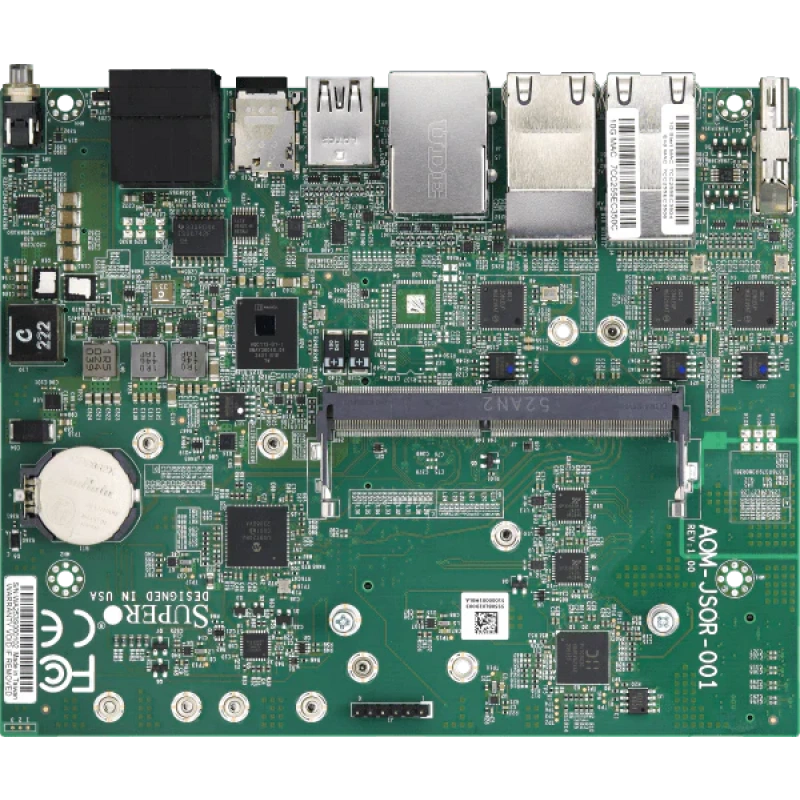

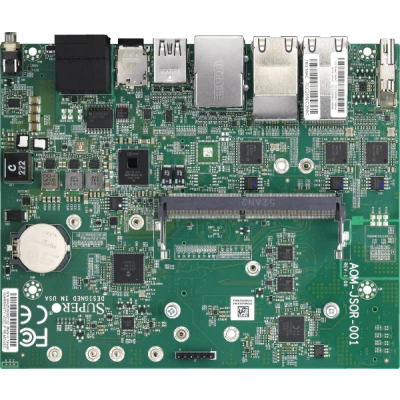

Материнская плата: Super AOM-JSOR-001.
Корпус: fanless embedded, модель CSE-E102L.

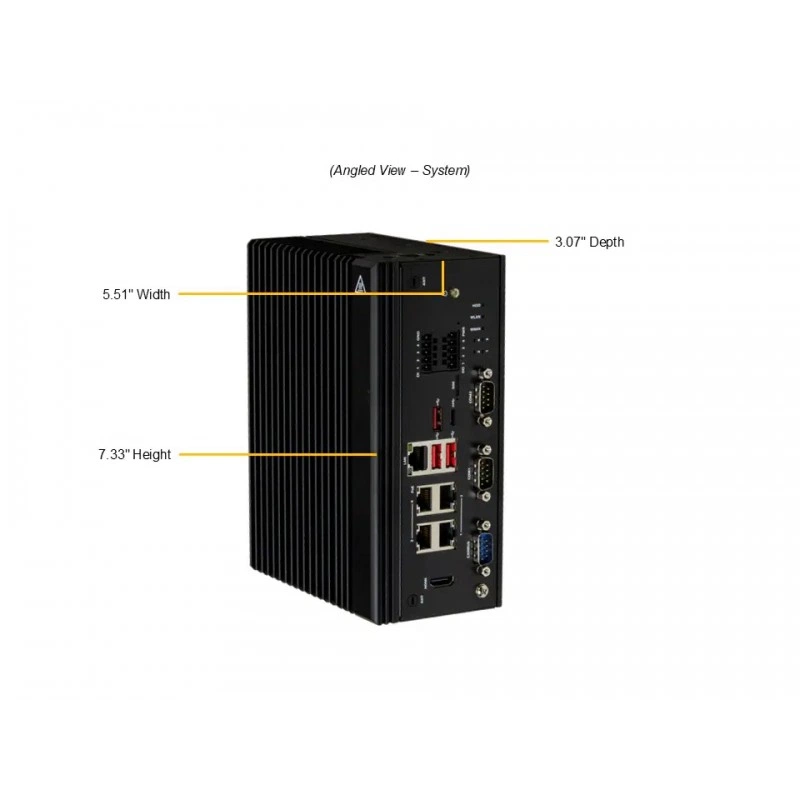

Габариты корпуса: 80 мм по высоте, 185 мм по ширине, 140 мм по глубине.
Габариты упаковки: 7.87" x 11.42" x 9.06".
Масса нетто: 1.68 kg; масса брутто: 1.95 kg.
Цвет корпуса: black.
Кнопка: Power On/Off.
Индикатор: Power status.
Слоты M.2: 1 x M.2 PCIe 4.0 x1 E-key 2230 (USB 2.0).
Слоты M.2: 1 x M.2 B-key 3052/3042 (USB 3.0).
Накопитель: 1 x M.2 PCIe 4.0 x4 NVMe M-key 2280.

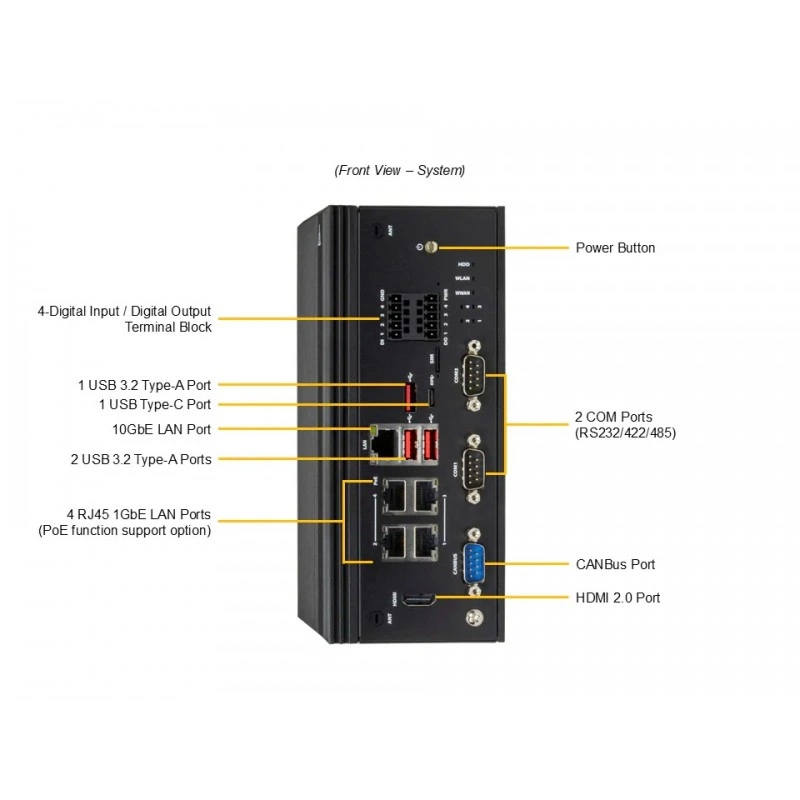

Сетевые порты: 3 x RJ45 1 GbE, 1 x RJ45 10 GbE, 1 x RJ45 1 GbE (SoC).
Периферийные порты: 1 x USB 3.2 Gen2 Type-C, 3 x USB 3.2 Gen2 Type-A.
Видео: 1 x HDMI 2 port.
Последовательные порты: 2 x COM RS232/RS422/RS485.
Дополнительно: 1 x CANBus port.
Дополнительно: 1 x 4 DI / 4 DO terminal block.

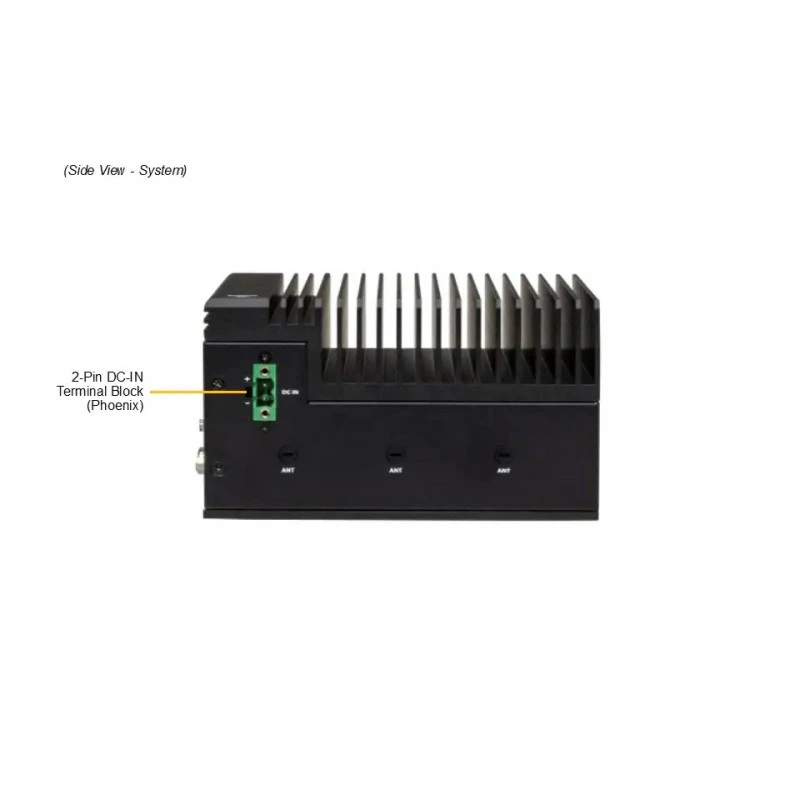

Питание: +9~36V DC power input через 2-pin terminal block.
Встроенные вентиляторы: N/A.
RoHS compliant.
Рабочая температура: -25°C to 60°C при airflow 0.7 m/s.
Температура хранения: -40°C to 60°C.
Рабочая влажность: 8% to 80% non-condensing.
Влажность хранения: 8% to 90% non-condensing.

Применение

Платформа подходит для систем машинного зрения, распознавания изображений, промышленной автоматизации, AI-вычислений на периферии, healthcare-решений и цифровых информационных панелей. За счет fanless исполнения и промышленного температурного диапазона система рассчитана на использование в edge-сценариях и встраиваемых установках, где важны компактность, низкий уровень обслуживания и устойчивость к рабочим условиям.

Совместимость

Поддержка WiFi-модуля и антенного комплекта для M.2 E-key 2230.
Для M.2 B-key предусмотрены dual nano-SIM.
Конфигурация LAN может отличаться по SKU: 10G/1G или 1G/1G.
Используются industrial grade peripherals для заявленного температурного режима.

Комплектация

Готовая к поставке полностью собранная система.
Вариант Gold Series ARS-E103-JONX-H2-01-G2 указан как версия с предустановленными компонентами.
Встроенная плата: AOM-JSOR-001.

Условия эксплуатации

Operating Temperature: -25°C to 60°C (-13°F to 140°F) with 0.7 m/s airflow.
Non-operating Temperature: -40°C to 60°C (-40°F to 140°F).
Operating Relative Humidity: 8% to 80% non-condensing.
Non-operating Relative Humidity: 8% to 90% non-condensing.

Логистические данные

Вес брутто: 1.95 kg.
Вес нетто: 1.68 kg.
Упаковочные размеры: 7.87" x 11.42" x 9.06".

Упаковка и маркировка

SKU на странице: ARS-E103-JONX-H2.
Дополнительный SKU: ARS-E103-JONX-H2-01-G2.
Корпус выполнен в черном цвете.

Технические характеристики ARS-E103-JONX-H2

Идентификаторы

SKU: ARS-E103-JONX-H2
Артикул производителя: ARS-E103-JONX-H2
Бренд: Supermicro

Дополнительный SKU: ARS-E103-JONX-H2-01-G2
Модель: ARS-E103-JONX-H2

Комплектация

Комплект поставки: Полностью собранная система, версия ARS-E103-JONX-H2-01-G2 с предустановленными компонентами

Логистика и упаковка

Упаковка: Упаковочные размеры 7.87" x 11.42" x 9.06"

Мониторинг и индикация

Индикатор: Power status

Кнопки: Power On/Off

Монтаж и установка

Монтаж: DIN rail mounted system

Назначение и классификация

Назначение: Edge AI, IoT, встраиваемые промышленные сценарии, машинное зрение, промышленная автоматизация, healthcare, digital signage / PoS
Серия: Gold Series

Тип товара: Сервер

Накопители и хранение данных

Накопитель: 1 x M.2 PCIe 4.0 x 4 NVMe M-key 2280

Слоты M.2: 1 x M.2 PCIe 4.0 x 1 E-key 2230 (USB 2.0), 1 x M.2 B-key 3052/3042 (USB 3.0), 1 x M.2 PCIe 4.0 x 4 NVMe M-key 2280

Оперативная память

Объем памяти: 16 ГБ ECC LPDDR5X

Охлаждение и вентиляция

Охлаждение: Без вентиляторов

Питание

Конфигурация БП: +9 ~ 36 В DC, 2-pin terminal block

Подключение и интерфейсы

USB: 1 x USB 3.2 Gen2 Type-C, 3 x USB 3.2 Gen2 Type-A
Видео: 1 x HDMI 2

Последовательные порты: 2 x COM RS232/RS422/RS485
Промышленные интерфейсы: 1 x CANBus, 1 x 4 DI / 4 DO terminal block

Процессорная подсистема

Графика: NVIDIA Ampere GPU, 32 Tensor Cores
Кэш: 6 МБ
Производительность: До 157 TOPS

Процессор: Arm Cortex-A78AE v8.2 64-bit, 8 ядер, 8 потоков
Режим производительности: Super Mode 40 Вт
Ядра / потоки: 8C/8T

Размеры и физические параметры

Вес брутто: 1.95 кг
Вес нетто: 1.68 кг
Габариты: 80 x 185 x 140 мм

Габариты упаковки: 7.87 x 11.42 x 9.06 дюйма
Корпус: CSE-E102L
Форм-фактор: Fanless embedded

Сертификация и стандарты

Сертификация: RoHS compliant

Соответствие: RoHS

Сеть и интерфейсы

LAN-порты: 3 x RJ-45 1 Гбит/с, 1 x RJ-45 10 Гбит/с, 1 x RJ-45 1 Гбит/с (SoC)

Сетевой контроллер: Intel I210-IT, Marvell AQC113C, Marvell AQC113

Совместимость

Материнская плата: Super AOM-JSOR-001

Поддержка беспроводных модулей: WiFi-модуль и антенный комплект для M.2 E-key 2230

Условия эксплуатации

Влажность хранения: 8 % to 90 % без конденсации
Рабочая влажность: 8 % to 80 % без конденсации

Рабочая температура: -25 °C to 60 °C с airflow 0.7 м/с
Температура хранения: -40 °C to 60 °C

Функции и возможности

Поддерживаемые приложения: Imaging and Computer Vision, Industrial Automation, Healthcare, Artificial Intelligence, Digital Signage / PoS

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Оксана Алексеева03.08.2025

5/5

ARS-E103-JONX-H2 ставили на промышленную площадку под edge AI и анализ видеопотока. Формат без вентиляторов оказался к месту: меньше обслуживания и проще разместить рядом с оборудованием. Подключили питание, сеть и периферию, система быстро вошла в работу. Для такой задачи очень удобно, что это готовая собранная коробка, а не конструктор.

Плюсы товара

удобный доступ к дискам

0 0

Вопросы о товаре

Как отсутствие вентиляторов (fanless) влияет на подбор места установки и температурный режим?

Устройство рассчитано на работу в промышленном диапазоне, но для fanless исполнения важны условия установки и обдув: рабочая температура указана до 60 °C при airflow 0.7 м/с. Перед монтажом проверьте, что в месте установки будет обеспечен нужный воздушный поток.

Какие варианты по LAN стоит уточнить, чтобы корректно подключить систему в сеть (1G/10G и SoC/LAN отличия)?

Сеть может отличаться по SKU: есть комбинации 10G/1G или 1G/1G. Также указано 3 RJ45 1 GbE и 1 RJ45 10 GbE (в зависимости от исполнения), плюс один RJ45 1 GbE идет через SoC. Перед внедрением сопоставьте нужные порты с вашим планом IP/VLAN и настройками коммутатора.

Как учесть ограничения по питанию, чтобы система стабильно запускалась в промышленной среде?

Питание идет от +9…36 В DC через 2-pin terminal block. Для проектов с длинными линиями/нестабильным питанием проверьте, что напряжение и стабильность в допустимом диапазоне обеспечиваются на всем участке подключения.

Если нужны интерфейсы для промышленной автоматики (COM и цифровые I/O), какие сигнальные форматы и разъемы стоит заранее проверить?

На борту предусмотрены 2 последовательных порта COM RS232/RS422/RS485, а также 1 CANBus и 4 DI/4 DO через terminal block. Перед подключением убедитесь, что уровни/протоколы COM и распиновка DI/DO соответствуют вашим контроллерам и требованиям проекта.

Какие риски по установке накопителей и беспроводного модуля есть из-за разных ключей M.2?

В системе разные M.2 слоты под разные типы: E-key 2230 используется для WiFi/антенного комплекта (USB 2.0), B-key 3052/3042 — для nano-SIM, а NVMe M-key слот — для накопителя. При подборе модулей важно не перепутать ключ/форм-фактор, иначе установка будет невозможна или не даст нужный интерфейс.
