Промышленная фанлесс встроенная система Supermicro SYS-E101-14AM-H
Цена последней отгрузки со склада:
136 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о встроенной фанлесс системе Supermicro

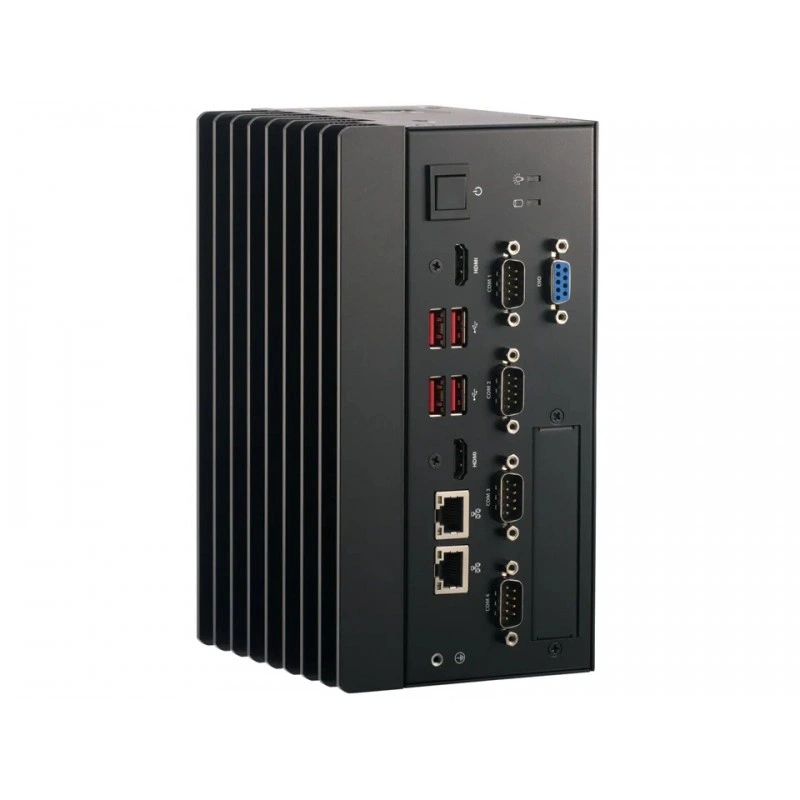

Supermicro SYS-E101-14AM-H - компактная встроенная система в безвентиляторном исполнении, рассчитанная на промышленное и периферийное применение. Модель относится к серии Fanless Embedded и построена как полностью собранная система: производитель указывает, что поставка выполняется только в виде готовой конфигурации с минимум одним процессором, одной планкой памяти DIMM и одним накопителем. Такой формат упрощает внедрение в проекты, где важны стабильная работа, малые габариты, низкое энергопотребление и удобство монтажа на DIN-рейку.

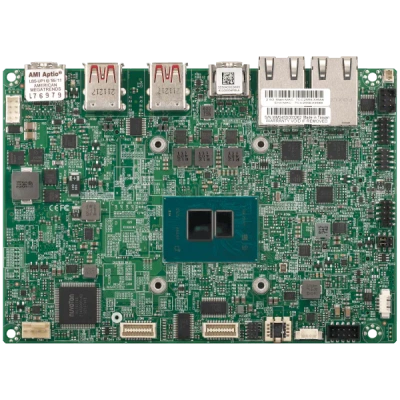

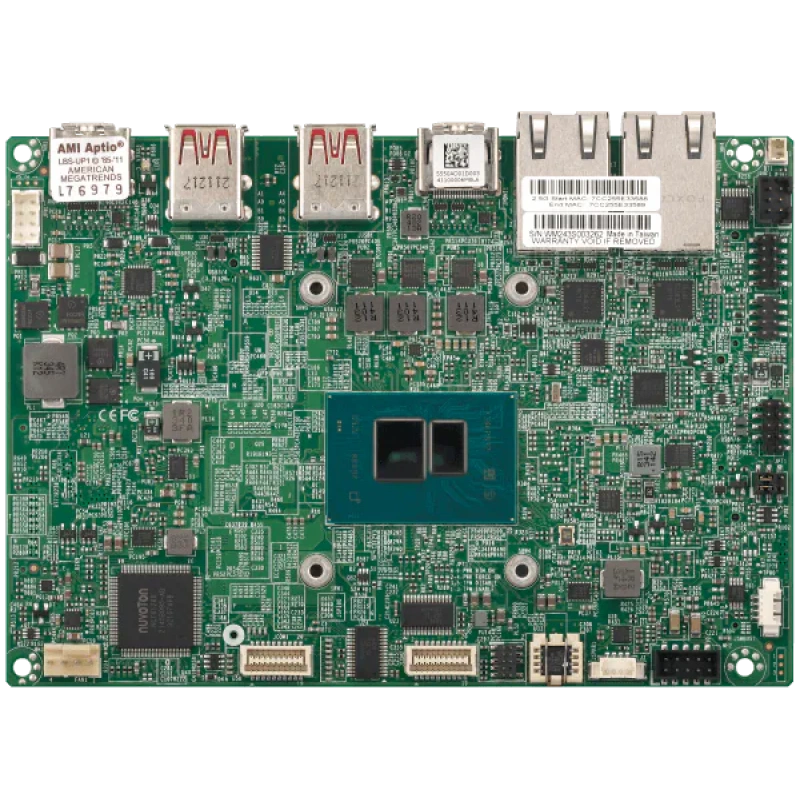

Устройство использует встроенную плату Super A4SAN-H-WOHS и оснащается процессором Intel Atom x7835RE с тепловым пакетом 12 Вт и конфигурацией 8 ядер / 8 потоков. Для памяти предусмотрен один слот DIMM, поддерживается до 16 ГБ DDR5 SO-DIMM non-ECC со скоростью до 4800 MT/s. Набор интерфейсов включает два порта RJ45 2.5GbE, USB, HDMI и последовательные порты, что делает систему удобной для подключения промышленного оборудования, терминалов, экранов и сервисных устройств.
Функциональные возможности SYS-E101-14AM-H
Система предназначена для задач, где требуется надежная компактная вычислительная платформа с пассивным охлаждением и базовой периферийной связностью. Fanless конструкция снижает зависимость от вентиляторов и помогает использовать устройство в средах, чувствительных к пыли, шуму и обслуживанию. Поддержка DC-питания 9–36 В, наличие терминального блока для адаптера и возможность управления поведением при потере питания расширяют сценарии интеграции в промышленную инфраструктуру.

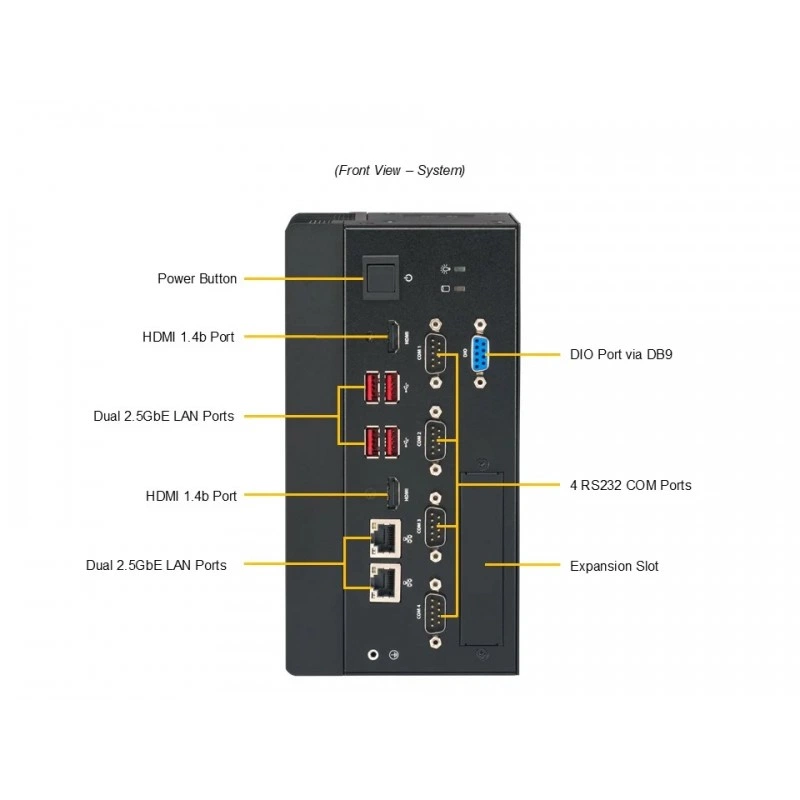

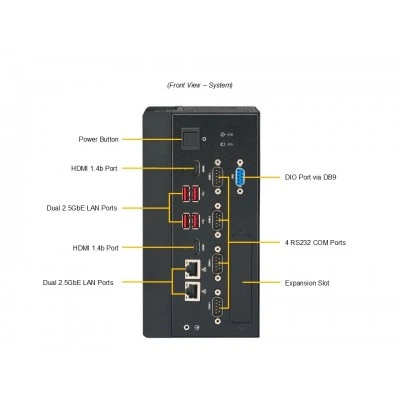

Для локального подключения предусмотрены 2 сетевых порта RJ45 2.5GbE на базе Intel I226-IT. Интерфейсный набор дополняют 2 USB 2.0 Type-A порта сзади, 4 USB 3.2 Gen2 Type-A порта спереди, 2 HDMI 1.4 порта и последовательные COM-порты: 2 COM RS232 и 2 COM RS232/RS422/RS485. Также предусмотрен SMBUS и 8-bit GPIO, что полезно для встраиваемых систем, внешних датчиков и управляющих устройств.
В качестве встроенного программного обеспечения и функций безопасности используются AMI SPI Flash EEPROM BIOS, Supermicro SuperDoctor 5, ACPI Power Management, поддержка Secure Boot и аппаратный TPM 2.0. Система также поддерживает режимы включения после восстановления питания и принудительное включение джампером.
Технические особенности

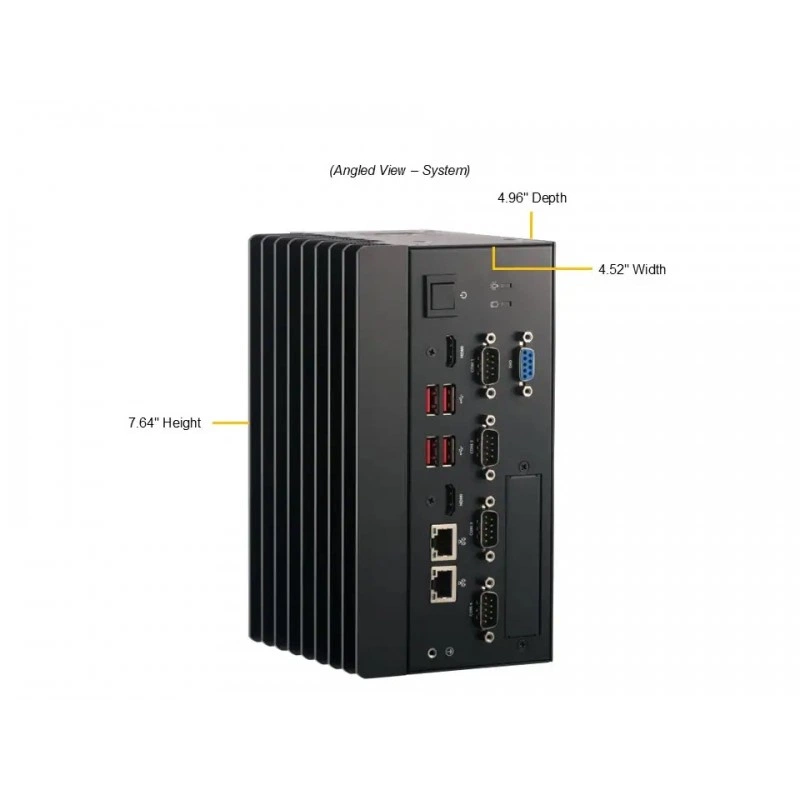

Корпус выполнен в форм-факторе Fanless Embedded и имеет черное исполнение. Габариты корпуса составляют 115 × 194 × 126 мм, при этом указаны также транспортные размеры упаковки 12.01" × 27.17" × 12.6". Масса нетто - 1.68 кг, масса брутто - 1.95 кг. Такое соотношение делает устройство удобным для размещения в ограниченном пространстве и на промышленном оборудовании.
В системе предусмотрены слоты расширения и хранения на базе M.2: один слот E-key 2230 по умолчанию, один M.2 PCIe 3.0 x1 SATA слот M-key 2242/2280 и один M.2 PCIe 3.0 x1 SATA слот B-key 2242/2280/3042/3052. Для хранения данных также предусмотрены варианты M.2 PCIe 3.0 x1 SATA B-key 2242/2280 и M.2 PCIe 3.0 x1 NVMe M-key 2242/2280. Охлаждение в системе указано как N/A, что соответствует fanless-подходу без классических вентиляторов.
Рабочие условия включают диапазон температур от -20 °C до 60 °C при воздушном потоке 0.7 m/s, а также относительную влажность 8% to 90% без конденсации. Диапазон температур хранения составляет от -40 °C до 70 °C, влажность хранения - 5% to 95% без конденсации. Изделие соответствует RoHS.
Отдельно указаны ключевые особенности: безвентиляторная DIN-рейка, процессор Intel Atom x7835RE, поддержка до 16 ГБ DDR5 SO-DIMM, два порта 2.5GbE, питание DC 9–36 В и набор промышленных интерфейсов для подключения оборудования. В комплектной конфигурации также фигурирует монтажный комплект для DIN-рейки как опциональная часть поставки.
Применение
SYS-E101-14AM-H рассчитана на промышленную автоматизацию, здравоохранение, розничную торговлю и цифровые вывески / PoS. Благодаря компактному корпусу, пассивному охлаждению, широкому диапазону DC-питания и набору последовательных и сетевых интерфейсов система подходит для встраивания в шкафы управления, киоски, терминалы, локальные узлы сбора данных и периферийные вычислительные узлы. Платформа удобна там, где требуется круглосуточная работа, минимальное обслуживание и интеграция с промышленными устройствами через COM, USB, LAN и GPIO.
Совместимость
Совместимость устройства подтверждена с интегрированной платой Super A4SAN-H-WOHS. Для памяти используется DDR5 SO-DIMM non-ECC, поддерживается до 16 ГБ. Для накопителей и расширения предусмотрены M.2-слоты с поддержкой PCIe 3.0 x1, SATA и NVMe в указанных форм-факторах 2230, 2242, 2280, 3042 и 3052. В части монтажа присутствует поддержка DIN-рейки, а в опциональном списке указаны монтажные решения для CSE-E101/E102/E50.
Монтаж и эксплуатация

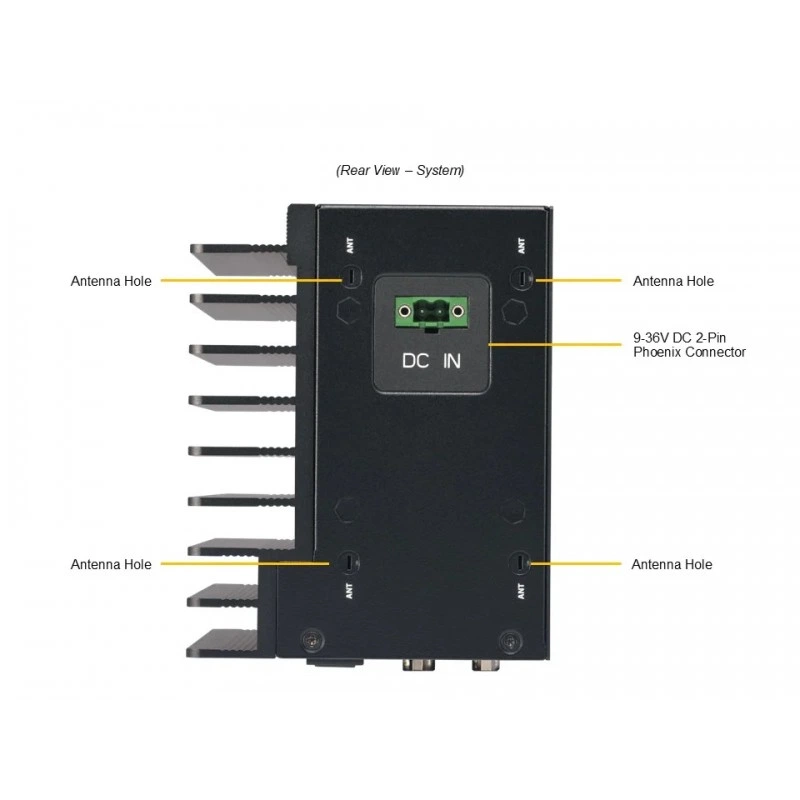

Конструкция ориентирована на установку в промышленной среде с креплением на DIN-рейку. Форм-фактор fanless снижает требования к обслуживанию и уменьшает количество подвижных частей. Питание подается в диапазоне 9–36 В постоянного тока через терминальный блок адаптера мощностью 60 Вт. Для восстановления работы после сбоя питания предусмотрен режим power-on control, а также принудительное включение через перемычку.
Ограничения и условия использования
Производитель указывает, что система поставляется только в полностью собранном виде. Минимальная конфигурация должна включать один процессор, одну планку памяти DIMM и один накопитель. Для процессора заявлена поддержка CPU с TDP до 12 Вт в воздушно охлаждаемом исполнении. Работа вне температурных и влажностных диапазонов, а также использование без соблюдения условий безконденсационного режима не предусмотрены.
Комплектация
Базово изделие относится к категории полностью собранной системы. В перечне дополнительных позиций указан DIN Rail Kit MCP-290-10201-0N и монтажный hardware clip для 35mm DIN rail для семейства CSE-E101/E102/E50. Иные аксессуары и накопители зависят от конфигурации и не считаются подтвержденной стандартной комплектацией.
Логистические данные
Габариты изделия составляют 115 мм по высоте, 194 мм по ширине и 126 мм по глубине. Упаковка имеет размеры 12.01" по высоте, 27.17" по ширине и 12.6" по глубине. Указаны масса нетто 1.68 кг и масса брутто 1.95 кг. Цвет корпуса - черный.
Эксплуатационные параметры
Рабочая температура составляет от -20 °C до 60 °C при воздушном потоке 0.7 m/s. Температура хранения - от -40 °C до 70 °C. Рабочая относительная влажность - 8% to 90% без конденсации, влажность хранения - 5% to 95% без конденсации. Устройство соответствует требованиям RoHS.
Документация и материалы
Для модели доступен datasheet и ресурсы по памяти, M.2 и CPU, а также программное обеспечение Supermicro SuperDoctor 5. Встроенная BIOS-платформа выполнена на базе AMI 256MB SPI Flash EEPROM.
Технические характеристики SYS-E101-14AM-H
Идентификаторы
- SKU
- SYS-E101-14AM-H
- Артикул производителя
- SYS-E101-14AM-H
- Бренд
- Supermicro
- Модель
- SYS-E101-14AM-H
Комплектация
- Состав поставки
- DIN Rail Kit MCP-290-10201-0N, mounting hardware clip for 35 мм DIN rail
Логистика и упаковка
- Паллетированная упаковка
- 46.5" x 39.4" x 37.4"
Монтаж и установка
- Монтаж
- DIN Rail Mounted System
- Совместимый монтажный комплект
- MCP-290-10201-0N для CSE-E101/E102/E50, 35 мм DIN rail
Назначение и классификация
- Серия
- Fanless Embedded
- Тип товара
- Сервер
Накопители и хранение данных
- M.2 NVMe
- 1 x M.2 NVMe, M-key 2242/2280
- M.2 SATA
- 1 x M.2 SATA, B-key 2242/2280/3052
- M.2 слот 1
- E-key 2230
- M.2 слот 2
- M-key 2242/2280, PCIe 3.0 x 1 SATA
- M.2 слот 3
- B-key 2242/2280/3042/3052, PCIe 3.0 x 1 SATA
- M.2 слоты
- 1 × E-key 2230, 1 × M-key 2242/2280 PCIe 3.0 x 1 SATA, 1 × B-key 2242/2280/3042/3052 PCIe 3.0 x 1 SATA
- Накопители M.2
- 1 × M.2 PCIe 3.0 x 1 SATA B-key 2242/2280, 1 × M.2 PCIe 3.0 x 1 NVMe M-key 2242/2280
- Слоты M.2
- E-key 2230, M-key 2242/2280 PCIe 3.0 x 1 SATA, B-key 2242/2280/3042/3052 PCIe 3.0 x 1 SATA
Оперативная память
- Максимальный объем памяти
- До 16 ГБ
- Напряжение памяти
- 1.1 В
- Режим памяти
- non-ECC
- Слоты памяти
- 1 DIMM слот
- Тип памяти
- DDR5 SO-DIMM
- Частота памяти
- 4800 MT/s
Охлаждение и вентиляция
- Охлаждение
- Без вентиляторов
Питание
- Вход питания
- +9 - 36 В DC
- Мощность БП
- 60 Вт
- Управление питанием
- ACPI Power Management, восстановление после пропадания питания, принудительное включение джампером
- Функции управления питанием
- ACPI Power Management, power-on mode control after AC loss, force power-on by jumper
Подключение и интерфейсы
- GPIO / SMBUS
- 1 SMBUS 8-bit GPIO
- USB
- 2 x USB 2.0 Type-A (rear), 4 x USB 3.2 Gen2 Type-A (front)
- Видео
- 2 x HDMI 1.4 (front)
- Последовательные порты
- 2 COM RS232, 2 COM RS232/RS422/RS485
Процессорная подсистема
- TDP CPU
- До 12 Вт
- Кэш
- До 6 МБ
- Процессор
- Intel Atom x7835RE
- Ядер / потоков
- 8 / 8
Размеры и физические параметры
- Вес брутто
- 1.95 кг
- Вес нетто
- 1.68 кг
- Габариты упаковки
- 12.01" x 27.17" x 12.6"
- Модель шасси
- CSE-E101-05
- Размеры (В x Ш x Г)
- 115 x 194 x 126 мм
- Форм-фактор
- Fanless Embedded
Сертификация и стандарты
- TPM
- RoHS compliant
- Безопасность
- TPM 2.0
- Функции безопасности
- Secure Boot
Сеть и интерфейсы
- Контроллер Ethernet
- Intel I226-IT
- Сетевые интерфейсы
- 2 x RJ-45 2.5 Гбит/с
Совместимость
- Интегрированная плата
- Super A4SAN-H-WOHS
- Совместимая плата
- DIN-рейка
Управление и удаленный доступ
- BIOS
- AMI 256 MB SPI Flash EEPROM
- ПО управления
- Supermicro SuperDoctor 5 (SD5)
Условия эксплуатации
- Максимальная рабочая температура
- До 50 °C
- Рабочая влажность
- 8% - 90% без конденсации
- Рабочая температура
- 8% to 90% без конденсации
- Температура хранения
- 5% - 95% без конденсации
Цвет и внешний вид
- Цвет
- Черный
