Сервер Supermicro SYS-5019C-WR (СУПЕРМИКРО)

Основная информация о сервере Supermicro

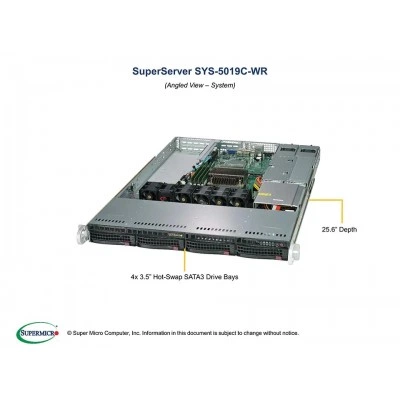

SuperServer 5019C-WR - это 1U rackmount-система Supermicro на базе платы Super X11SCW-F и шасси CSE-815TQC-R504WB2. Платформа рассчитана на задачи, где важны компактный форм-фактор, высокая плотность размещения и поддержка отказоустойчивой конфигурации питания. Корпус выполнен в черном цвете.

Функциональные возможности SYS-5019C-WR

Система поддерживает один процессор в сокете H4 (LGA 1151) и рассчитана на Intel Xeon E-2100 / E-2200, а также Intel Core i3, Pentium и Celeron 8-го и 9-го поколений. Указан лимит TDP до 95 Вт. Платформа ориентирована на сценарии HA, высокую гибкость, виртуальные машины, коммуникационные задачи, обслуживание приложений и данных, а также использование в роли appliance server. Встроенная подсистема управления включает IPMI 2.0, Intel Node Manager, NMI, Watch Dog, SuperDoctor 5, SSM, SPM и SUM.

Технические особенности

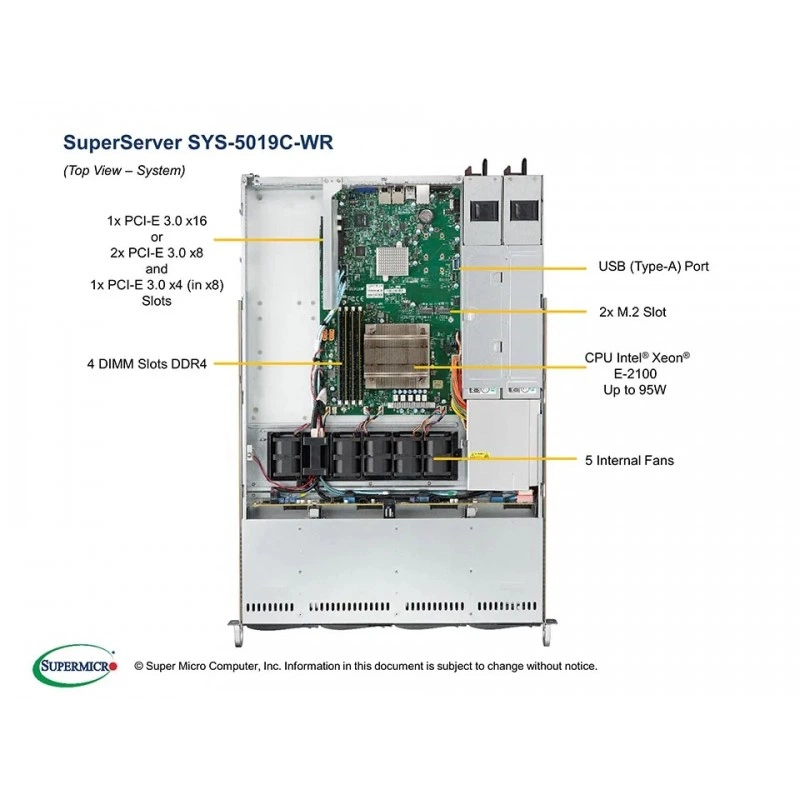

• Чипсет Intel C246.
• 4 слота памяти DIMM, до 128 ГБ ECC UDIMM, поддержка DDR4-2666 МГц.
• Память DDR4 ECC SDRAM с режимами 2666/2400/2133 МГц.
• Слоты расширения: 1 PCI-E 3.0 x16 или 2 PCI-E x8, а также 1 PCI-E 3.0 x4 в слоте x8.
• Поддержка M.2: интерфейс 1 SATA/PCI-E 3.0 x4 и 1 PCI-E 3.0 x4, форм-факторы 2260/2280/22110, ключ M-Key.

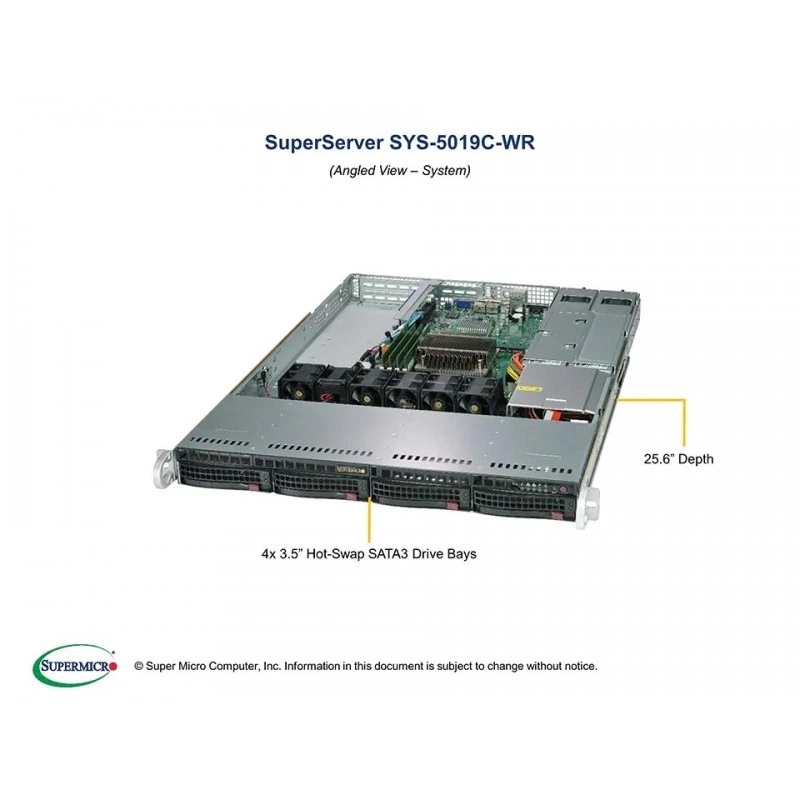

• 4 hot-swap отсека для 3.5-дюймовых дисков.
• 6 SATA3 портов 6 Гбит/с с поддержкой RAID 0, 1, 5, 10.

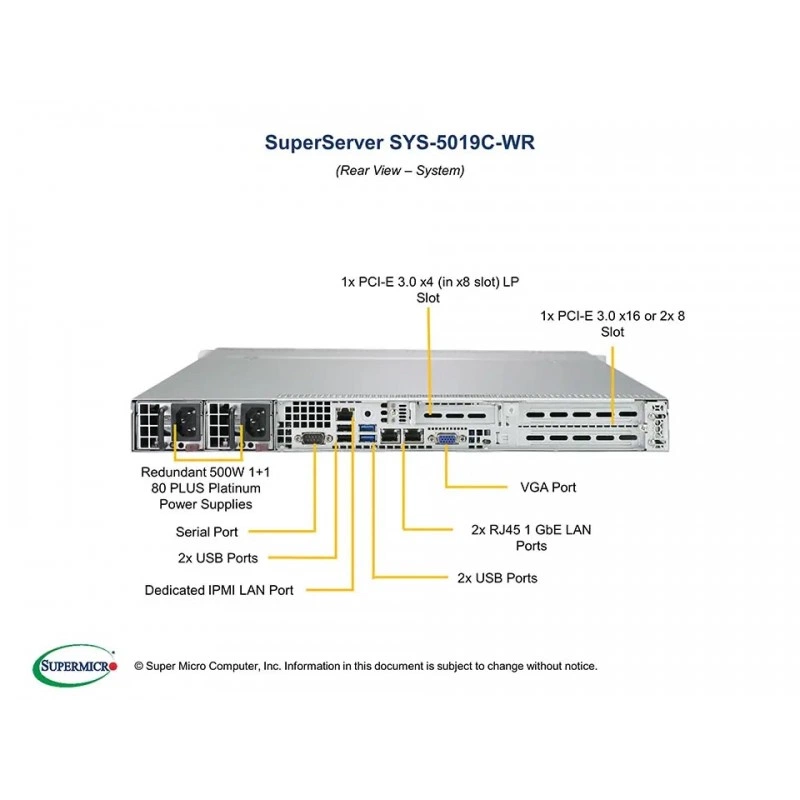

• 2 RJ45 Gigabit Ethernet порта и 1 выделенный RJ45 порт IPMI LAN.
• 2 USB 3.1 порта сзади и 2 USB 2.0 порта сзади.
• 1 VGA порт, 1 COM порт на плате и 1 COM порт на задней панели, 1 TPM 2.0 header.
• UEFI BIOS 256 Mb, поддержка ACPI 6.0, SMBIOS 2.7, Plug and Play, RTC Wakeup, UEFI 2.7, USB Keyboard support и PCI 3.0.
• Охлаждение: 5 x 40 мм counter-rotating вентиляторов с управлением скоростью.
• Питание: 500 Вт redundant PSU с PMBus, 100–240 Vac, 50–60 Hz, 6.1–2.6 A, Platinum Certified, эффективность 96%.
• Габариты системы: высота 1.7" (43 мм), ширина 17.2" (437 мм), глубина 25.6" (650 мм).
• Габариты упаковки: 8.5" x 23.5" x 33.7".
• Вес: нетто 25 lbs (11.34 кг), брутто 38 lbs (17.24 кг).
• Доступный цвет: Black.
• Соответствие RoHS.
• Рабочая температура: 10°C to 35°C; температура хранения: -40°C to 70°C.
• Относительная влажность при работе: 8% to 90% без конденсации; при хранении: 5% to 95% без конденсации.

Применение

Сервер подходит для виртуализации, хранения и обслуживания данных, развертывания приложений, коммуникационных нагрузок, а также для роли компактной appliance-платформы в стойке 1U. Конфигурация с двумя 500-ваттными резервируемыми блоками питания и поддержкой hot-swap дисков упрощает эксплуатацию в серверной инфраструктуре.

Совместимость

• Материнская плата: Super X11SCW-F.
• Шасси: CSE-815TQC-R504WB2.
• Поддерживаемые процессоры: Xeon E-2100 / E-2200, Core i3, Pentium, Celeron для LGA 1151.
• Рекомендованные аксессуары и опции из parts list: riser card RSC-R1UW-E8R, RSC-W-68, heatsink SNK-P0049P, PSU PWS-504P-1R, TPM module AOM-TPM-9670V / AOM-TPM-9671V, 2.5" converter trays и сетевые карты AOC-SGP-i2, AOC-SGP-i4, AOC-STGN-i2S, AOC-STGF-i2S, AOC-STG-B4S, AOC-STGS-i2T, AOC-S25G-b2S, AOC-S25G-m2S.

Монтаж и эксплуатация

• Форм-фактор: 1U Rackmount.

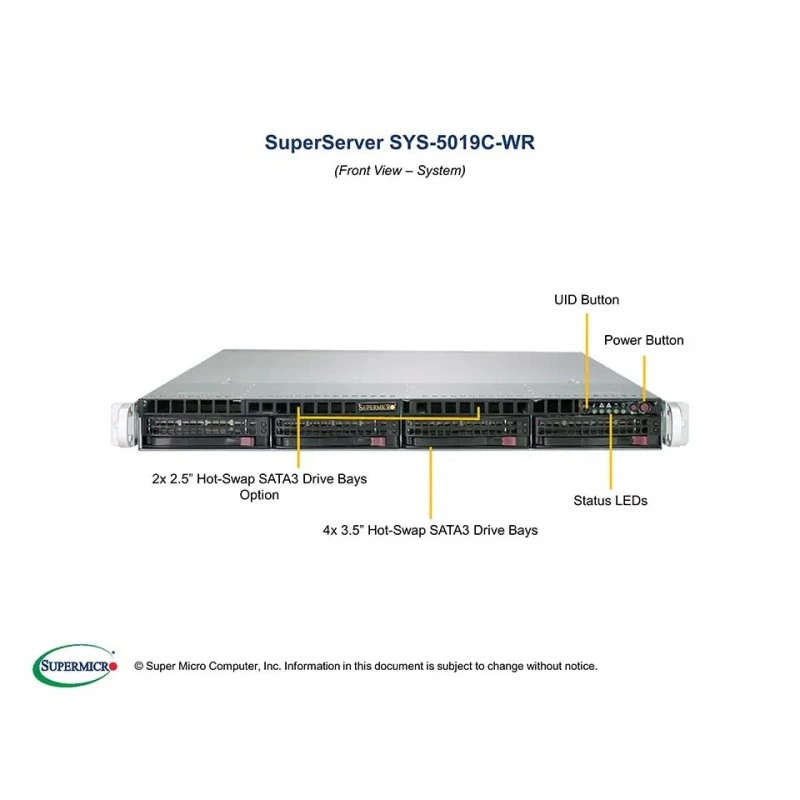

• Передняя панель: кнопки Power On/Off, System Reset, UID; индикация Power, HDD activity, Network activity, System Information.
• В комплекте parts list указаны rails set, front panel, air shroud, fan holder, кабели, вентиляторы, заглушка привода, райзеры и силовые элементы.
• Часть позиций помечена как внутренние элементы шасси; excess parts may not be shipped.

Логистические данные

• Пакетные размеры: 8.5" (H) x 23.5" (W) x 33.7" (D).
• Вес брутто: 38 lbs (17.24 kg).
• Вес нетто: 25 lbs (11.34 kg).

Упаковка и маркировка

• Цвет корпуса: Black.
• В parts list присутствуют обозначения комплектующих и служебная маркировка для системной сборки.
