Как выбрать материнскую плату Supermicro для сервера: инженерный чек-лист
Материнскую плату Supermicro для сервера выбирают не по максимальному числу слотов и не по одному совпавшему сокету. Начните с нагрузки и требуемой конфигурации, затем последовательно проверьте процессор, память, тракт PCIe и накопителей, сеть, корпус, питание, охлаждение и списки совместимости. Только после этого сравнивайте конкретные модели и запрашивайте комплектацию.
Этот материал — инженерный алгоритм, а не каталог плат. Если техническое задание уже готово, перейдите в раздел материнских плат Supermicro. Ниже разберём, как сузить выбор и не получить дорогую ошибку при сборке.

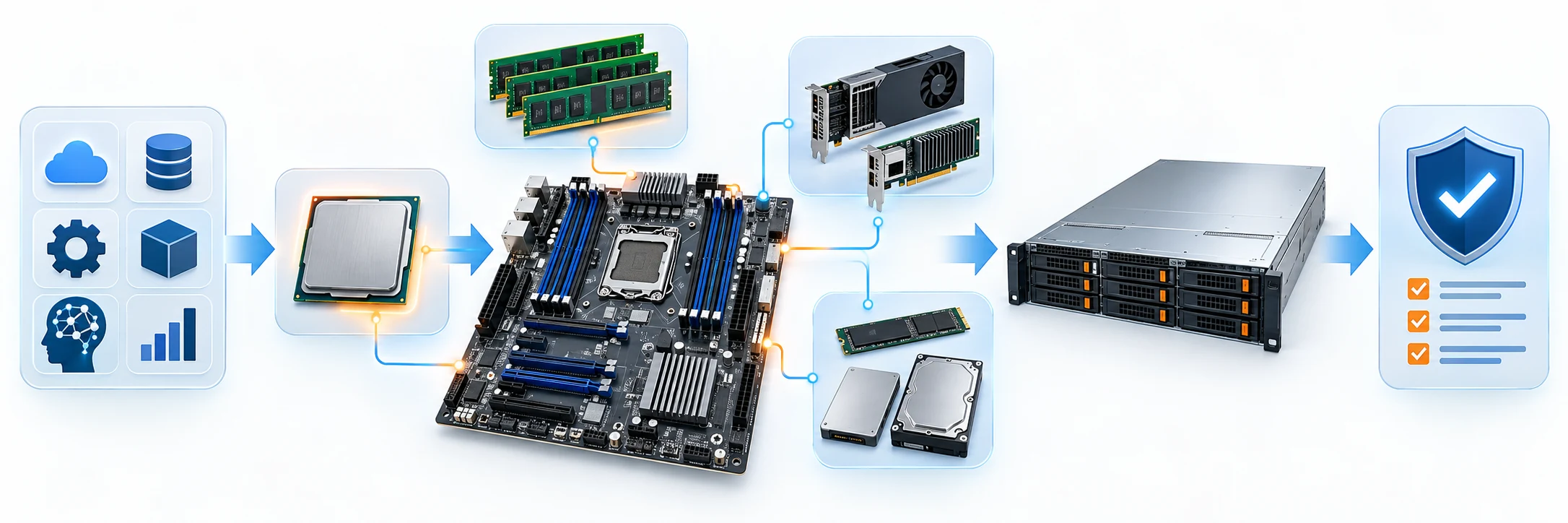

Короткий алгоритм: задача → CPU → память → расширение → шасси → совместимость
| Шаг | Что зафиксировать до выбора платы | Что проверить в документации |
|---|---|---|
| 1. Задача | Нагрузка, число узлов, объём данных, сеть, горизонт роста | Нужна отдельная плата, готовая платформа или законченный сервер? |
| 2. CPU | Точный SKU, число сокетов, тепловой пакет | Семейство процессоров, сокет, ревизия и поддерживаемая BIOS |
| 3. Память | Объём сейчас и через 2–3 года, пропускная способность | Тип DIMM, каналы, схема заполнения, частота и Tested Memory List |
| 4. Расширение | NIC, HBA/RAID, GPU, NVMe и запас слотов | Электрическая ширина PCIe, райзеры, MCIO, backplane и кабели |
| 5. Шасси | 1U/2U/4U/Tower, дисковые корзины, питание | Габариты платы, совместимые корпуса, кулеры и воздушный поток |
| 6. Валидация | Итоговый перечень компонентов и ОС | QVL, руководство, версии прошивок, поддержка ОС и ведомость BOM |
1. Сначала опишите серверную задачу, а не модель платы
Виртуализация, база данных, хранилище, сетевой узел на периферии и система с ускорителями предъявляют разные требования. Для виртуализации может быть важен запас по объёму памяти и сетевым интерфейсам; для дискового сервера — число отсеков и проверенный путь от CPU к каждому накопителю; для GPU-системы — не только линии PCIe, но и физическое размещение карт, питание и охлаждение.
Задайте пять исходных вопросов: сколько CPU требуется по расчётной нагрузке; сколько памяти нужно сейчас и в перспективе; какие карты расширения обязательны; сколько и каких накопителей будет установлено; в каком корпусе или стойке система должна работать. Запишите ограничения по бюджету мощности, температуре, резервированию и обслуживанию. Так вы получите предварительный BOM — перечень деталей, совместимость которых нужно подтвердить как единой системы.
Отдельно решите, нужна ли покупка платы для самостоятельной интеграции. Если проект зависит от специфического райзера, backplane или жидкостного охлаждения, может быть разумнее сразу рассматривать готовую серверную платформу под сборку, где критические узлы уже увязаны конструктивно. Это не делает отдельную плату хуже: просто переносит часть работы по совместимости на готовое решение.
2. Выберите процессорную платформу и число сокетов
Надпись Intel Xeon или AMD EPYC сама по себе не подтверждает совместимость. Нужны полная модель процессора, его поколение, сокет, допустимый TDP для платы и шасси, а также минимальная версия BIOS. Даже при одинаковом механическом разъёме разные поколения могут требовать разных прошивок и схем памяти. Например, Supermicro выпускает платы SP5 для EPYC 9004/9005 и специализированные платы SP7 для EPYC 9006; считать их взаимозаменяемыми нельзя.
Односокетная система обычно проще по размещению памяти и устройств: нет межпроцессорных переходов. Два процессора полезны, когда подтверждена потребность в большем числе ядер, объёме памяти или ресурсах ввода-вывода. Но двухсокетная плата не означает, что все её DIMM, PCIe и внутренние коннекторы доступны с одним установленным CPU. Их привязку к процессорам проверяют по block diagram и руководству конкретной модели. Для баз данных и виртуализации дополнительно учитывают NUMA-поведение приложений.
Процессорные семейства удобно предварительно посмотреть в разделах AMD EPYC и Intel Xeon, но окончательную пару «CPU + плата» подтверждают официальным списком поддерживаемых процессоров и документацией производителя.
3. Рассчитайте память: объём, каналы, тип модулей
Число DIMM-разъёмов — лишь верхний уровень описания. Для производительности важны каналы памяти и то, как они заполнены; для совместимости — поколение DDR, RDIMM/MRDIMM/UDIMM или другой поддерживаемый тип, ёмкость, ранговость, частота и конкретные артикулы модулей. Нельзя переносить поддержку MRDIMM с одной конфигурации CPU на всю серию плат и процессоров.
Составьте две спецификации: стартовую и целевую. Например, «512 ГБ сейчас, 1 ТБ через два года» полезнее, чем просто «много памяти»: так видно, сколько каналов будет задействовано сразу, останутся ли свободные разъёмы и не приведёт ли последующее расширение к замене всех DIMM. Затем откройте у выбранной платы таблицу порядка заполнения слотов и Tested Memory List — перечень протестированных модулей. Обозначение 1DPC означает один DIMM на канал. Скорость «до N MT/s» — предел для определённого сочетания CPU, модулей и схемы заполнения, а не обещание для любого комплекта.
Для двухсокетной системы проверяйте распределение памяти отдельно по каждому CPU. Установка всех модулей рядом с одним процессором может дать не тот профиль доступа, на который рассчитывали при выборе платформы.
4. Проверьте PCIe по полному пути, а не по количеству разъёмов
Физический слот x16 не гарантирует электрические x16 и не говорит, будет ли он доступен в выбранном шасси. Помимо слотов плата может отдавать линии в M.2, MCIO, сетевые контроллеры и другие устройства. В серверном корпусе между платой и картой часто стоит райзер; между платой и фронтальным NVMe — кабель и backplane. Каждая часть тракта должна быть совместима по поколению, ширине, распиновке и механике.
| Устройство | Что проверить перед заказом |
|---|---|
| Сетевая карта 25/100/200 GbE | Электрическую ширину слота, поколение PCIe, форм-фактор карты, место в шасси и охлаждение |
| GPU или ускоритель | Число реально доступных слотов, расстояние между ними, мощность, кабели питания, поток воздуха и поддержку системой |
| HBA/RAID | Нужен ли контроллер вообще, его режим, слоты, порты, кабели и совместимость с backplane |
| Фронтальные NVMe | Тракт CPU → коннектор платы → кабель → backplane → корзина; поддержка hot-swap и нужного формата диска |
Не превращайте число MCIO в обещание о стольких же NVMe-дисках. Один и тот же тип разъёма может использоваться по-разному на разных платах; итоговое число и режим фронтальных накопителей зависят от конкретной разводки, шасси и кабелей. Попросите схему подключения для вашей конфигурации.
5. Сеть и BMC: похожие модели могут отличаться принципиально
Разделяйте производственную сеть и сеть управления. BMC — отдельный контроллер удалённого управления; его выделенный порт IPMI нужен для администрирования и не заменяет дополнительный порт передачи данных приложения. Важно также проверить, используются ли раздельный порт управления, общий сетевой интерфейс или оба режима: это влияет на сетевую архитектуру и изоляцию контура управления.
Показательный эпизод есть в обзоре двух близких плат H12SSL-I/H12SSL-NT: мы отдельно исправили в описании ролика ошибочное утверждение о скорости сетевого интерфейса H12SSL-I — 1 GbE, а не 10 GbE. Практический вывод не в том, что старую модель нужно выбрать сегодня, а в том, что скорость и число рабочих портов нельзя угадывать по похожему названию. Сверяйте точный SKU и текущую спецификацию производителя.
Для BMC заранее определите VLAN или выделенную сеть управления, порядок доступа, учётные записи и политику обновления прошивки. Наличие IPMI не отменяет требований информационной безопасности; прошивки для конкретной платы и ревизии проверяются отдельно от BIOS.
6. Сверьте плату с корпусом, райзерами, питанием и охлаждением
Маркировка ATX или E-ATX не заменяет чертежа. Проверьте фактические размеры, точки крепления, I/O-панель, положение DIMM и сокета, высоту радиатора, трассу кабелей и место для дисковой корзины. В 1U/2U особенно важны ориентация карт расширения и совместимость райзеров. В 4U/Tower — возможность разместить крупные карты и обеспечить им охлаждение. Для плат с пометкой производителя For SuperServer Only не предполагайте совместимость с произвольным корпусом.
Электрический расчёт включает CPU, DIMM, накопители, NIC, GPU, вентиляторы, потери и запас под пиковые режимы. Затем проверяются не только мощность блока питания, но и нужные разъёмы, схема резервирования, распределение линий и требования к охлаждению VRM. Предельный TDP CPU в спецификации платы может быть ограничен конкретным радиатором и корпусом.
Подбор шасси начинайте в разделе серверных корпусов и шасси, а финальную совместимость сверяйте по официальному списку поддерживаемых систем и компонентов.
Логика выбора конфигурации.

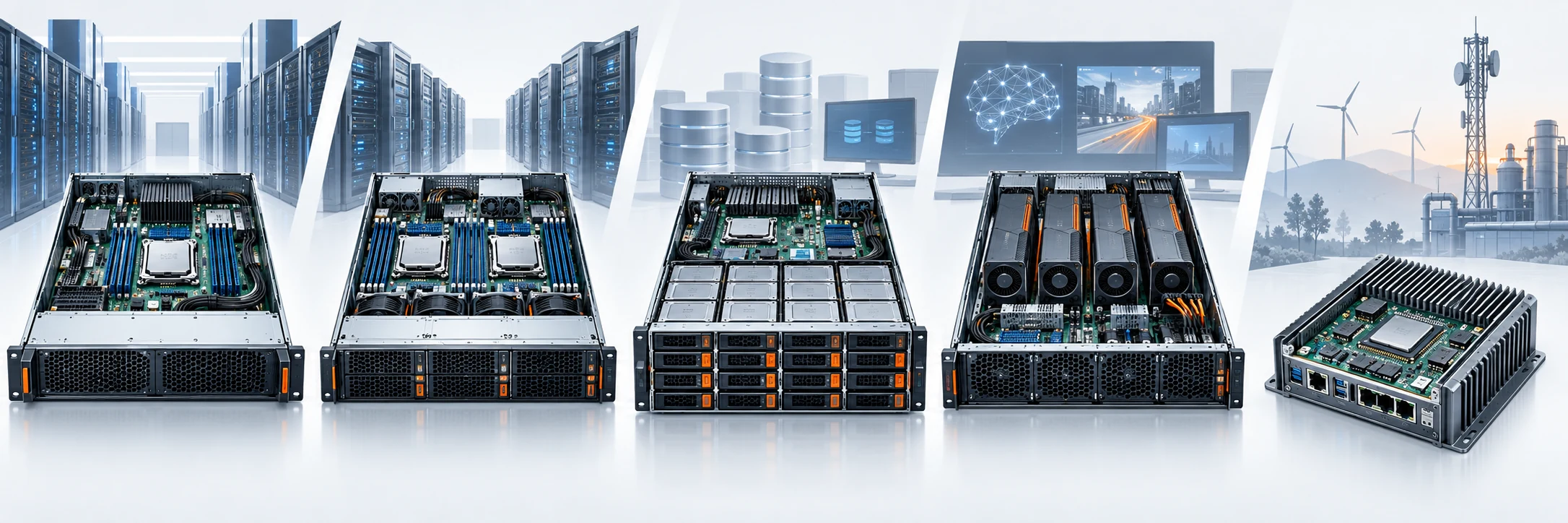

Как выбрать между типами плат Supermicro: пять архитектурных сценариев
Следующие модели — примеры разных подходов, а не рейтинг и не взаимозаменяемые товары. Сравнивать их только по цене или числу разъёмов некорректно.
| Сценарий | Пример | Почему выбор начинается с архитектуры |
|---|---|---|
| Универсальная односокетная серверная сборка | H14SSL-N | Стандартный ATX, SP5 и набор слотов/внутренних коннекторов удобны для предварительного BOM; точный CPU, DIMM и шасси всё равно проверяются |
| Двухпроцессорный вычислительный узел | X14DBM-AP | Проприетарная плата для SuperServer: важны распределение ресурсов между CPU, штатные райзеры и согласованная система |
| Плотное хранилище на новом поколении | H15SPF | Проприетарная H15-плата SP7 с MCIO и M-XIO; оценивать её следует вместе с совместимым сервером, backplane и кабелями |
| Рабочая станция с несколькими GPU | X14SRG-TF | Здесь первичны компоновка ускорителей, процессор Xeon 600, мощность и охлаждение; производитель указывает совместимый SuperServer |
| Встроенный/edge-узел с интегрированным CPU | Класс X14SDV; SoC-платы в каталоге | При выборе проверяют встроенный процессор, сетевые порты, питание и формат платы; нельзя планировать обычную замену CPU |
Например, у H14SSL-N официально указаны один сокет SP5 для EPYC 9004/9005, 12 DIMM, три PCIe 5.0 x16 и два x8, два M.2 и встроенная сеть 1 GbE. Это удобный пример того, почему «подходит по сокету» — только начало проверки: реальная конфигурация определяется CPU, памятью, PCIe-картами и корпусом. Технические детали этой модели и условия покупки оставлены её карточке, а не дублируются здесь.
Для H15/SP7 есть отдельный разбор архитектуры Supermicro H15. В этом руководстве H15 — лишь один из классов плат, а не главный предмет статьи.
Четыре практические ситуации: где меняется критерий выбора
Виртуализация: не покупайте «запас ядер» без плана памяти
Предположим, нужно разместить десятки виртуальных машин и оставить ресурс для роста. Первый расчёт — суммарный рабочий объём RAM, резервы гипервизора и целевой уровень переподписки CPU. Следующий — сколько модулей потребуется для заполнения каналов и как они распределятся по сокетам. Лишь затем выбирают плату с нужным процессорным семейством и проверяют сетевые адаптеры, загрузочные диски, BMC и шасси. Если планируется два CPU, до покупки выясняют, какие DIMM и PCIe-устройства привязаны к каждому процессору и готова ли нагрузка к NUMA.
Хранилище: число дисковых отсеков не равно числу портов платы
Для файлового сервера или узла хранения начните с формата дисков, количества горячезаменяемых отсеков и требуемой полосы ввода-вывода. Нарисуйте цепочку для каждого типа носителя: накопитель → корзина/backplane → кабель → разъём платы или контроллер → CPU. Отдельно решите, требуется ли HBA, аппаратный RAID либо программная схема хранения; эти варианты нельзя считать одинаковыми только потому, что на плате указаны SATA и NVMe. На этом этапе нередко оказывается, что ключевой выбор — не другая плата, а другое совместимое шасси и backplane.
GPU-узел: проверьте физику и тепло раньше количества линий
Запрос «четыре ускорителя» нужно раскрыть до точных моделей карт: однос-, двух- или трёхслотовые они, какое питание и охлаждение требуют, где расположены коннекторы, нужен ли быстрый сетевой адаптер. После этого проверяются слоты, райзеры, зазоры, мощность БП и воздушный поток в конкретной системе. Для плотной GPU-сборки проприетарная плата в штатном SuperServer может быть практичнее попытки собрать конфигурацию из формально совместимых отдельных деталей.
Edge-узел: важны сеть, питание и обслуживание
В удалённой площадке с ограниченным местом сначала проверьте температурные условия, входное питание, число и тип сетевых портов, локальные накопители и возможность восстановления после сбоя. У SoC-платы процессор интегрирован, поэтому его вычислительный запас нельзя планировать как обычную будущую замену CPU. Отдельно оцените путь удалённого управления: наличие BMC и сетевой доступ к нему критичнее красивого числа слотов, которые в компактном корпусе всё равно не использовать.
Что дают популярные технические видео — и чего они не заменяют
Визуальный формат помогает оценить размещение компонентов и сам процесс интеграции платы в систему. Однако видео — не список совместимости для любого CPU, DIMM или корпуса. Окончательные значения сверяются по актуальной странице платы и руководству Supermicro.
В некоторых обхорах на близких H12SSL-I/H12SSL-NT особенно полезна публичная поправка к характеристике сети. Этот пример объясняет, зачем в чек-листе отдельно стоят «точный артикул» и «дата проверки спецификации». Популярность ролика не делает устаревшую платформу современной рекомендацией к покупке.
При просмотре любых сборок фиксируйте не рекламную оценку «лучшая плата», а воспроизводимые вопросы: какой корпус использован, чем охлаждается CPU, какие DIMM установлены, через какой райзер подключена карта и какие порты реально задействованы. Затем проверьте эти пункты в документации к своей конфигурации.

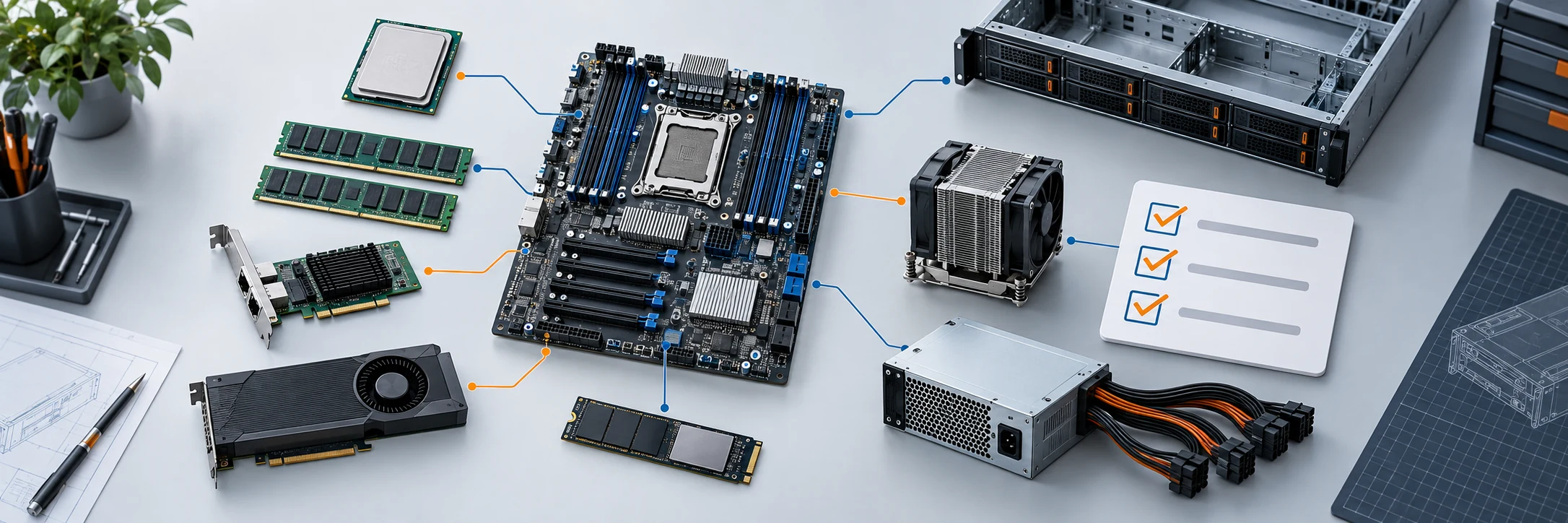

Финальная проверка перед заказом: документы и BOM
- Зафиксируйте точные SKU платы, процессора, DIMM, сетевых карт, накопителей, HBA/RAID, шасси, блока питания и радиатора.
- Откройте официальную страницу платы и руководство: проверьте совместимые CPU, ревизии, BIOS, порядок заполнения памяти и схемы линий.
- Сопоставьте карты расширения и накопители со слотами, MCIO, райзерами, backplane и кабелями на уровне артикулов.
- Проверьте Tested Memory, Tested AOC, Tested M.2/HDD/SSD и совместимость ОС там, где эти списки опубликованы для модели.
- Сверьте допустимый TDP с системой охлаждения и корпусом; проверьте питание каждого компонента и запас по мощности.
- Уточните, какие компоненты входят в поставку платы/платформы, а какие заказываются отдельно: райзер, TPM, кабели, радиатор и другие опции.
- До размещения заказа согласуйте одну версионированную ведомость BOM. Прошивку не обновляют «на всякий случай»: используют файл строго для своей платы и выполняют процедуру по инструкции производителя.
Шаблон запроса поставщику: «Нагрузка: ___; CPU/SKU: ___; 1 или 2 сокета: ___; RAM сейчас/позже: ___; карты PCIe и GPU: ___; количество SATA/SAS/NVMe: ___; рабочая сеть: ___; управление: ___; корпус и высота: ___; ОС: ___; требования по резервированию: ___». Такой запрос позволяет проверить совместимость до закупки, а не после получения компонентов.
Типичные ошибки выбора
- Ориентироваться на сокет без точного CPU и BIOS. Совпадение разъёма не подтверждает работу процессора.
- Считать все DIMM-слоты равнозначными. Их доступность и скорость зависят от числа CPU, типа памяти и схемы заполнения.
- Принимать физический PCIe x16 за электрический x16. Нужны block diagram и конфигурация райзеров.
- Считать BMC-порт рабочей сетью. Контур управления планируют отдельно.
- Считать MCIO готовым фронтальным NVMe-портом. Нужны совместимые кабель, backplane и шасси.
- Ставить проприетарную плату в случайный корпус. Пометка «For SuperServer Only» требует проверки штатной системы.
- Сравнивать только цену самой платы. Считайте весь BOM и стоимость поддерживаемой конфигурации.
Частые вопросы
Чем серверная материнская плата отличается от платы для рабочей станции?
Назначение определяется не одним признаком. Серверный проект чаще ставит во главу удалённое управление, плотность размещения, совместимость с шасси и обслуживание без физического доступа; рабочая станция может требовать иной компоновки GPU, портов и периферии. Сравнивайте конкретные платы и поддерживаемые системы, а не только маркетинговую категорию.
Можно ли выбрать плату только по числу процессорных сокетов?
Нет. Нужны расчёт нагрузки, память на CPU, число требуемых линий и устройств, NUMA-профиль и бюджет питания. У части двухсокетных плат возможна работа с одним CPU, но доступность связанных со вторым CPU ресурсов проверяют по руководству.
Подойдёт ли EPYC 9006 для платы SP5?
Нет, по одному названию линейки EPYC делать такой вывод нельзя. Для EPYC 9006/SP7 нужна плата, в документации которой прямо указана поддержка данного семейства; SP5-платы H14/H13 относятся к другим поколениям. Перед заказом проверяйте точную пару CPU и платы.
Достаточно ли купить ECC-память подходящего объёма?
Нет. Проверьте тип модулей, скорость, ранговость, порядок установки и список протестированной памяти. Особенно важна привязка DIMM к процессорам в двухсокетной системе.
Если на плате есть PCIe x16, можно ли поставить любую GPU?
Нет. Нужны электрическая ширина, свободное пространство, питание, теплоотвод, райзер и совместимость всей системы. Несколько двух- или трёхслотовых карт могут не поместиться даже при достаточном числе логических линий.
Нужен ли отдельный IPMI/BMC-порт?
Это зависит от политики управления. Выделенный порт упрощает изоляцию контура администрирования, но конфигурации бывают разными. Уточняйте режим BMC у конкретной платы и не учитывайте его как производственный сетевой порт.
Можно ли использовать плату Supermicro в корпусе другого производителя?
Иногда да, если совпадают крепления, габариты, питание, I/O, охлаждение и вся схема подключения дисков и карт. Для проприетарных плат и моделей с пометкой «For SuperServer Only» не предполагается универсальная совместимость: ориентируйтесь на подтверждённые производителем системы.
Что отправить для подбора платы и коммерческого предложения?
Сценарий нагрузки, точную модель CPU или требуемую производительность, объём и тип памяти, список карт, накопителей и сетевых портов, желаемый корпус, ОС, условия питания и планы расширения. По этому набору можно сопоставить плату, шасси и опции в одной проверяемой спецификации.
Итог
Хороший выбор материнской платы Supermicro — это не поиск «самой мощной» модели, а подтверждённая совместимость под конкретную задачу. Начните с нагрузки, затем пройдите цепочку CPU → память → PCIe/накопители → сеть и управление → шасси/питание/охлаждение → QVL и BOM. После этого вернитесь в каталог плат для серверов Supermicro или передайте техническое задание для подбора согласованной комплектации.
