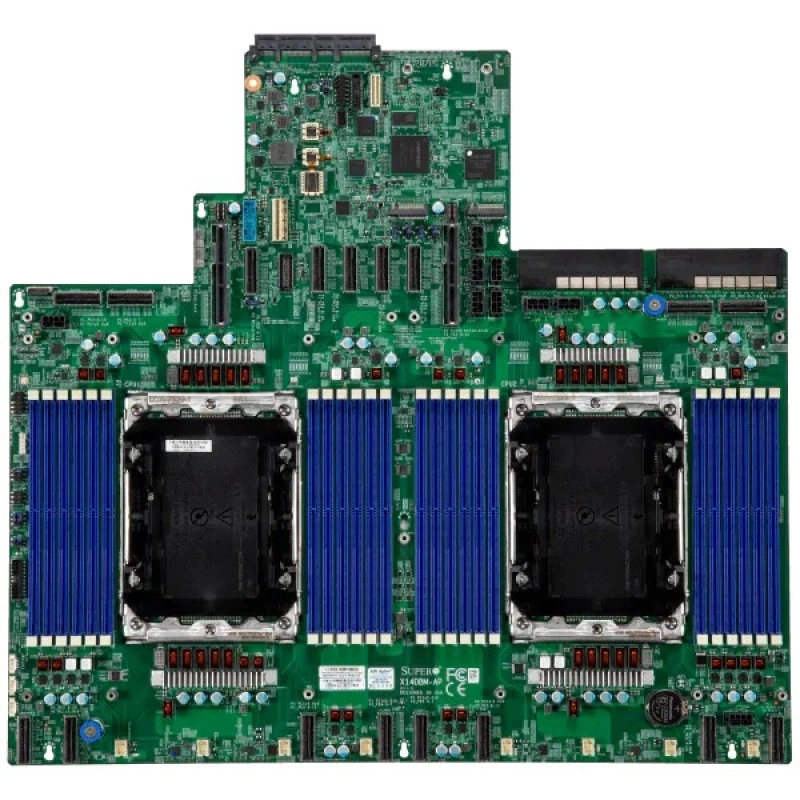

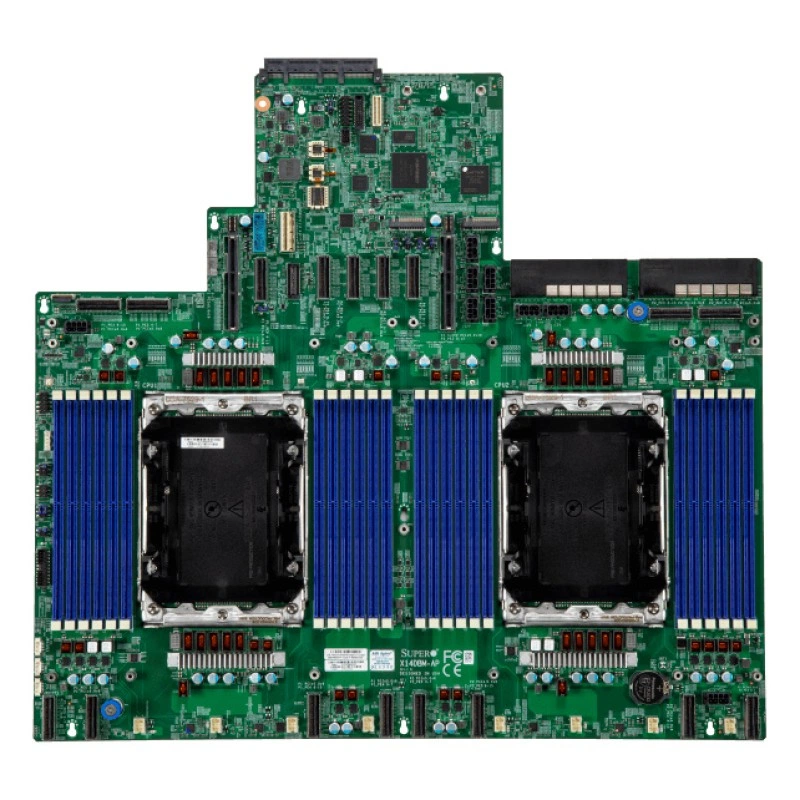

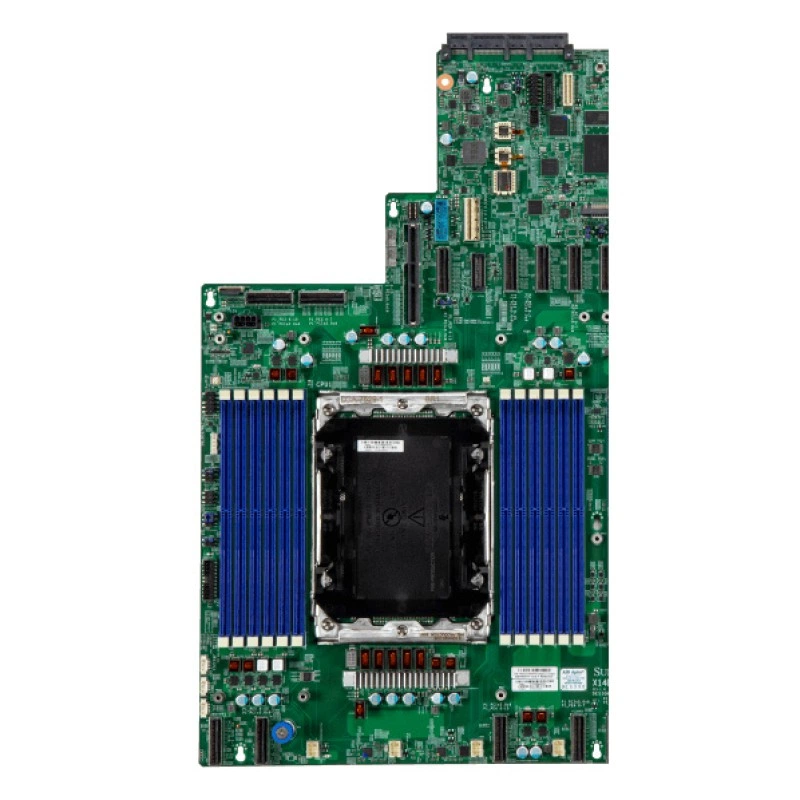

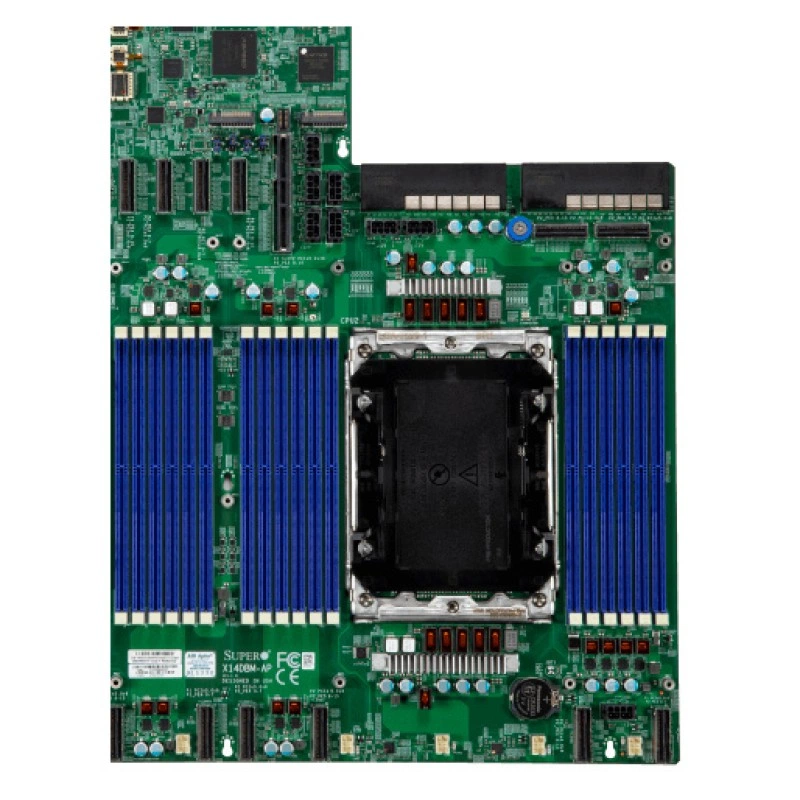

Материнская плата Supermicro X14DBM-AP MBD-X14DBM-AP

Основная информация о материнской плате Supermicro MBD-X14DBM-AP

Supermicro MBD-X14DBM-AP — материнская плата для серверных конфигураций с несколькими процессорными узлами. Основой аппаратной конфигурации служит модель X14DBM-AP. Процессорная платформа: 2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры.

Формат платы — Проприетарный. Её габариты составляют 17" x 15.565" (43.18cm x 39.54cm). При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (E-core только); Поддержка DDR5-RDIMM 6400MT/s в 24 разъёма DIMM; Поддержка DDR5-MRDIMM 8800MT/s в 24 разъёма DIMM; Modular design. 24 DIMM, AIOM, До 24 drives Поддержка.. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Функциональность X14DBM-AP проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: 2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры.
• Форм-фактор и габариты: Проприетарный; 17" x 15.565" (43.18cm x 39.54cm).
• Оперативная память: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (E-core только); Поддержка DDR5-RDIMM 6400MT/s в 24 разъёма DIMM; Поддержка DDR5-MRDIMM 8800MT/s в 24 разъёма DIMM; Modular design. 24 DIMM, AIOM, До 24 drives Поддержка..
• M.2: 2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110).
• PCIe: 16 PCIe 5.0 x8 через MCIO разъём слоты.
• Охлаждение: Защита CPU при перегреве.
• Безопасность: Trusted Platform Module (TPM) 2.0.
• Форм-фактор: Проприетарный.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X14DBM-AP подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (E-core только); Поддержка DDR5-RDIMM 6400MT/s в 24 разъёма DIMM; Поддержка DDR5-MRDIMM 8800MT/s в 24 разъёма DIMM; Modular design. 24 DIMM, AIOM, До 24 drives Поддержка.. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X14DBM-AP. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
