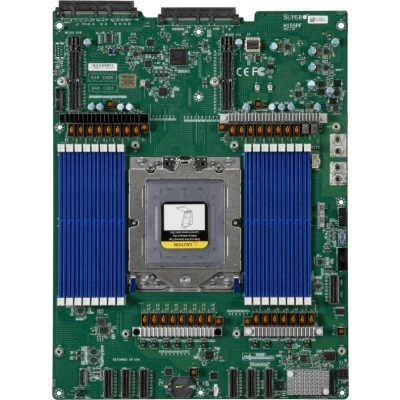

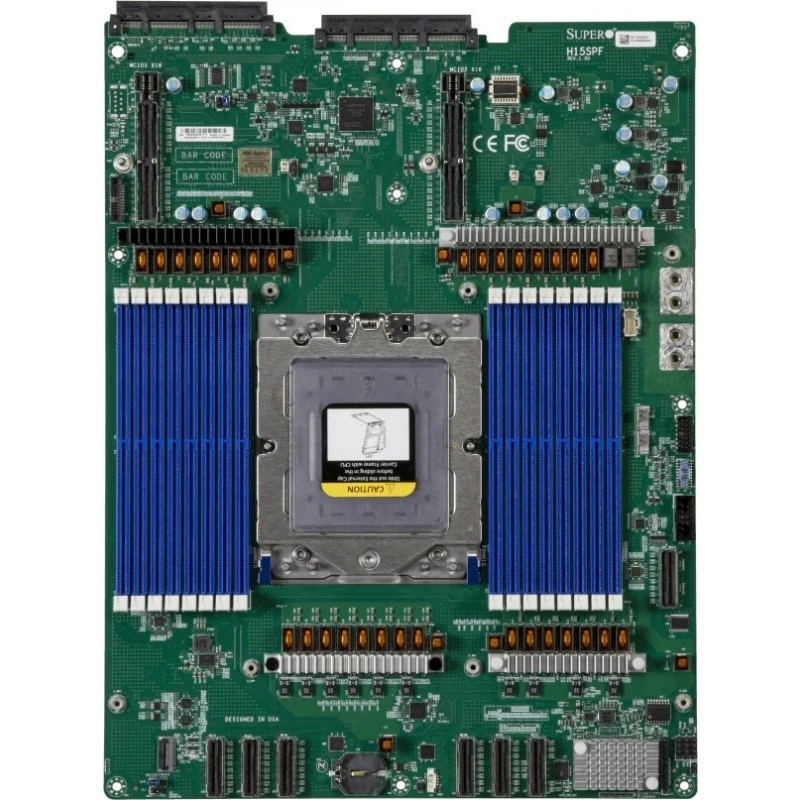

Материнская плата Supermicro H15SPF MBD-H15SPF

Описание материнской платы

Supermicro H15SPF сочетает однопроцессорную платформу AMD EPYC 9006 SP7 с интерфейсами PCIe 6.0 и модульной организацией управления. Плата предназначена для систем A+ Server и оптимизирована для ASG-2117S7-NE332R. Проприетарная конструкция размером 10.43" x 13.19" объединяет MCIO, M-XIO, AIOM и подключения M.2.

Процессор и память DDR5

Поддерживается один процессор AMD EPYC серии 9006 SP7 с конфигурацией до 256 ядер и 512 потоков, кэш-памятью до 1024MB и TDP до 600W. Для оперативной памяти предусмотрено 16 слотов DIMM со схемой установки 1DPC.

• ECC DDR5 RDIMM/3DS RDIMM: максимальный объём до 4TB и скорость до 8000MT/s.
• ECC DDR5 MRDIMM: максимальный объём до 4TB и скорость до 12800MT/s.
• Контроль ошибок: исправление однобитовых и обнаружение двухбитовых ошибок; напряжение памяти 1.1V.

Расширение PCIe 6.0

Шесть MCIO PCIe 6.0 x8 предназначены для кабельного подключения устройств. Дополнительные карты могут подключаться через два райзерных M-XIO PCIe 6.0 x16. Для сетевого модуля предусмотрен один AIOM PCIe 6.0 x16, совместимый с OCP 3.0.

Выбор AIOM и райзерных карт определяет фактическое оснащение системы. Наличие разъёмов описывает архитектуру расширения H15SPF и не означает, что соответствующие карты входят в комплект материнской платы.

Подсистема M.2

Встроенный BRCM 3808N подключён по PCIe 4.0 x4. От него предусмотрены два подключения M.2 PCIe 4.0 x4 через MCIO x8. Поддерживаются NVMe-накопители с ключом M-key в форматах 2280 и 22110.

Такая схема отделяет путь подключения M.2 от основных интерфейсов PCIe 6.0. Параметры этой подсистемы следует учитывать при выборе накопителей и серверной конфигурации; сами накопители не являются частью описываемых предельных возможностей платы.

Управление и аппаратный мониторинг

ASPEED AST2700 с поддержкой RoT 2.0 реализуется через DC-SCM. Контроль состояния охватывает температуру CPU, памяти, периферии, системы и VRM, а также основные и дежурные напряжения. Индикаторы показывают активность BMC, перегрев CPU или системы, питание и UID с поддержкой удалённой идентификации.

Для управления предусмотрены SuperCloud Composer, Supermicro Server Manager, Supermicro Thin-Agent Service и SuperServer Automation Assistant. В набор инструментов также входит Super Diagnostics Offline для автономной диагностики.

Системная прошивка

AMI BIOS использует 64MB SPI Flash EEPROM и поддерживает ACPI 6.6, UEFI 2.11 и SMBIOS 3.8 или новее. Пределы ядер, памяти и скорости описывают поддерживаемую конфигурацию; конкретное оснащение формируется из выбранных процессора, DIMM, сетевого модуля и устройств хранения.

Преимущества для эксплуатации

H15SPF разделяет высокоскоростные подключения PCIe 6.0 и подсистему M.2 на BRCM 3808N. Это позволяет учитывать линии для карт и локальных накопителей отдельно при построении серверной конфигурации. Возможность выбора между RDIMM и MRDIMM дополняется модульным AIOM для сети, а DC-SCM с AST2700 объединяет служебное управление и поддержку RoT 2.0.

• Централизованное наблюдение: SSM объединяет мониторинг оборудования и управление серверами в одной консоли с WebUI и REST API. Состояние узлов и системные журналы доступны в общей среде администрирования.
• Автономная диагностика: SDO проверяет компоненты без зависимости от установленной ОС, собирает журналы и формирует результаты тестирования. Доступны командный и графический интерфейсы.
• Автоматизация обслуживания: SAA предоставляет командный интерфейс для настройки и обновления систем. Его команды можно включать в сценарии обслуживания отдельных узлов и групп серверов.

Использование SSM требует лицензии на управляемый узел; расширенные функции SAA также зависят от лицензирования. Упоминание ПО не означает включение лицензий в комплект платы.
