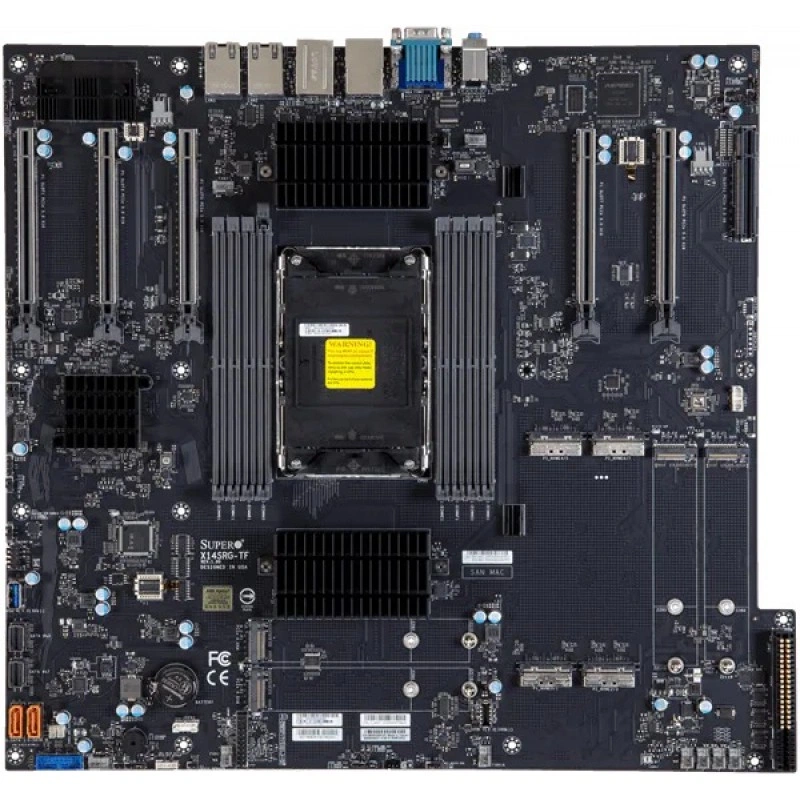

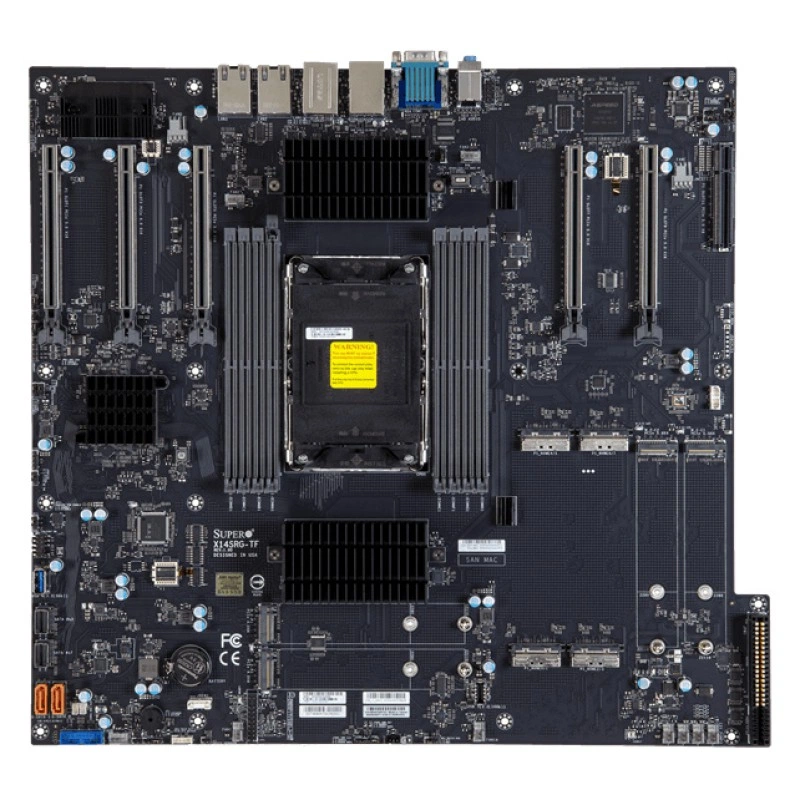

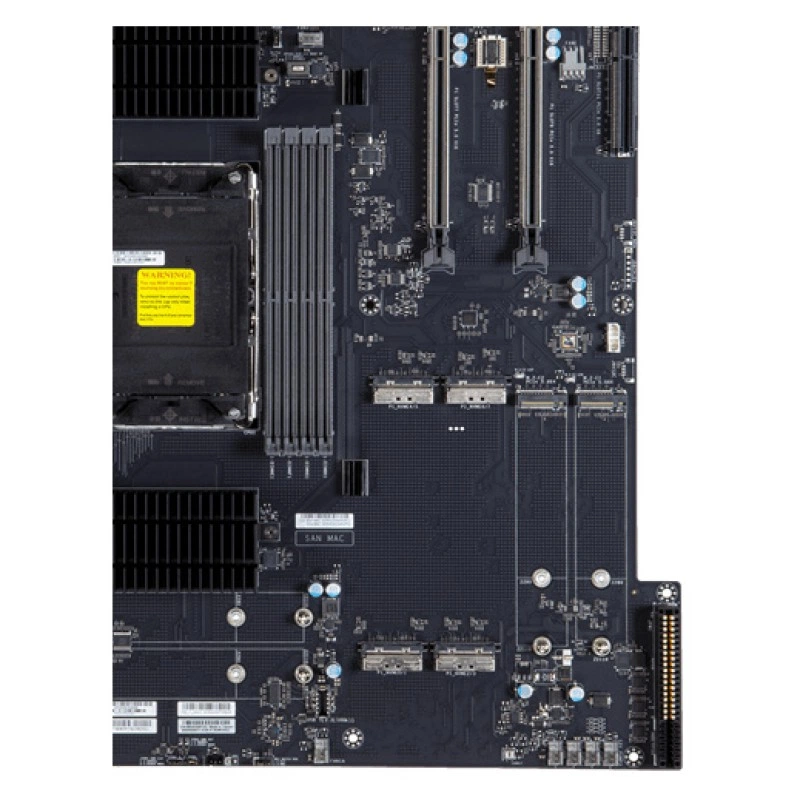

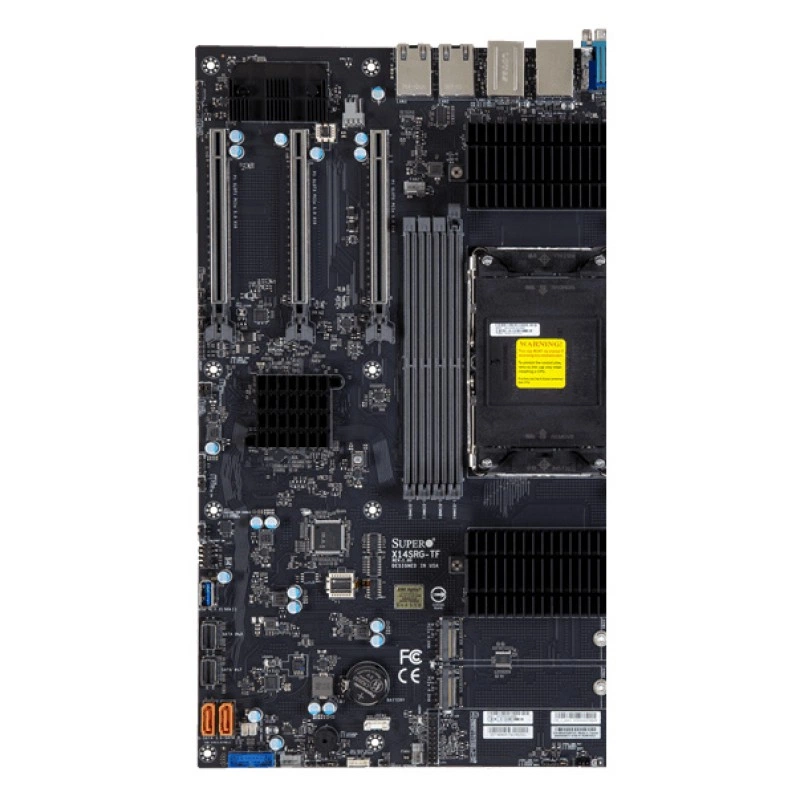

Материнская плата Supermicro X14SRG-TF MBD-X14SRG-TF

Основная информация о материнской плате Supermicro MBD-X14SRG-TF

Supermicro MBD-X14SRG-TF объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — X14SRG-TF. Вычислительная платформа: Один E2 (LGA 4710-2); Intel Xeon 600 процессор для Workstation.

Формат платы — Проприетарный. Её габариты составляют 14.567" x 15.866". Системная логика: Intel W890. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM; Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 3DS RDIMM; 8 DDR5 ECC регистровая RDIMM/3DS RDIMM, DDR5-6400MT/s До Всего 2TB. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI; 2 LAN с Intel E610; 1 RJ45 1 GbE LAN порт(ы) (Intel PHY I219LM LAN-контроллер); 2 RJ45 10 GbE LAN порт(ы) (Intel E610); 1 RJ45 1 GbE Dedicated BMC LAN порт(ы) (ASPEED AST2600 BMC); Два 10GbE LAN с Intel E610-XAT2 + 1 GbE LAN с Intel I219-LM. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата X14SRG-TF задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: 1 Выделенная LAN для IPMI. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

• Процессорная подсистема: Один E2 (LGA 4710-2); Intel Xeon 600 процессор для Workstation.
• Форм-фактор и габариты: Проприетарный; 14.567" x 15.866".
• Оперативная память: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM; Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 3DS RDIMM; 8 DDR5 ECC регистровая RDIMM/3DS RDIMM, DDR5-6400MT/s До Всего 2TB.
• Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI; 2 LAN с Intel E610; 1 RJ45 1 GbE LAN порт(ы) (Intel PHY I219LM LAN-контроллер); 2 RJ45 10 GbE LAN порт(ы) (Intel E610); 1 RJ45 1 GbE Dedicated BMC LAN порт(ы) (ASPEED AST2600 BMC); Два 10GbE LAN с Intel E610-XAT2 + 1 GbE LAN с Intel I219-LM.
• SATA: 2 SATA (6Gbps) через ASMediaASM1061; 2 Slim SAS разъём для SAS/SATA connection (vertical) could connect BPN для supporting 8x SATA/SAS.
• M.2: 2 M.2 PCIe 5.0 x4 NVMe слоты (M-key 22110(default)/2280); 2 M.2 PCIe 4.0 x4 NVMe слоты (M-key 22110(default)/2280).
• USB: 2 USB 3.2 поколения 1 Type-A порт(ы) (колодка); 1 USB 3.2 поколения 2x2 Type-C порт(ы) (сзади); 3 USB 3.2 поколения 2 Type-A порт(ы) (сзади); 1 USB 3.2 поколения 2 Type-C порт(ы) (колодка); 1 USB 3.2 поколения 1 Type-A порт(ы).
• Управление: 1 Выделенная LAN для IPMI.
• Охлаждение: 11x 4-pin разъёмы вентиляторов (До 11 вентиляторов); Разъёмы вентиляторов с PWM-управлением; Мониторинг состояния для регулировки оборотов; Три зоны охлаждения.
• Системная логика: Intel W890.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X14SRG-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один E2 (LGA 4710-2); Intel Xeon 600 процессор для Workstation. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM; Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 3DS RDIMM; 8 DDR5 ECC регистровая RDIMM/3DS RDIMM, DDR5-6400MT/s До Всего 2TB. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X14SRG-TF. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
