Артикул: MBD-H8DG6-F-O

Наличие уточняйте

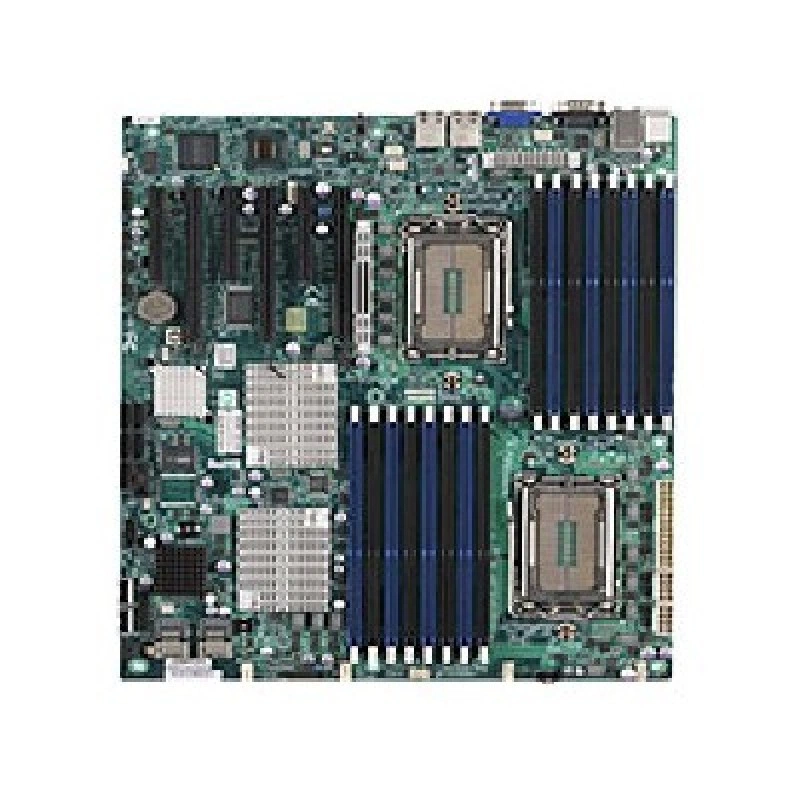

Материнская плата Supermicro MBD-⁠H8DG6-⁠F-⁠O

Цена последней отгрузки со склада:

83 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H8DG6-F-O

Supermicro MBD-H8DG6-F-O используют как основу серверных конфигураций с несколькими процессорными узлами. Модель H8DG6-F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Два 1944-pin разъём G34; Поддержка до двух 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка.

Формат платы — E-ATX Form. Её габариты составляют 12" x 13 " (30.5cm x 33.2cm). Системная логика: Два AMD чипсет SR5690/SP5100. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 16 DIMM разъёма; поддержка До 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 16 DIMM; Четыре канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix. Поддерживаемый тип и режимы RAM: DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC / non-ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность H8DG6-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Два 1944-pin разъём G34; Поддержка до двух 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка.
  • Форм-фактор и габариты: E-ATX Form; 12" x 13 " (30.5cm x 33.2cm).
  • Оперативная память: 16 DIMM разъёма; поддержка До 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 16 DIMM; Четыре канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix.
  • Тип и режимы памяти: DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC / non-ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI.
  • SATA: AMD SP5100 (RAID 0, 1, 10); 6x SATA2.0 (3Gb/s) портов.
  • SAS: LSI 2008 8 порт SAS контроллер; RAID 0, 1, 10; RAID 5 опционально; опционально: AOC-SAS2-RAID5-KEY RAID 5 Поддержка; Integrated LSI 2008 SAS2 Controller; Each SAS порт поддержка До 4 SAS / SATA drives.
  • PCIe: 3 PCI-E 2.0 x16; 1 PCI-E 2.0 x8; 2 PCI-E 2.0 x4 (в x8 слоты).
  • USB: 8x USB 2.0 портов; 2x сзади и 2x колодка (4 портов), 2x TypeA.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро H8DG6-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 1944-pin разъём G34; Поддержка до двух 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 16 DIMM разъёма; поддержка До 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 16 DIMM; Четыре канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC / non-ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
H8DG6-FДва 1944-pin разъём G34; Поддержка до двух 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка16 DIMM разъёма; поддержка До 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 16 DIMM; Четыре канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8DGU-FДва 1944-pin разъём G34; Поддержка до двух 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка16 DIMM разъёма; поддержка До 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC 1600/1333/1066 SDRAM в 16 DIMM; Четыре канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1x RJ45 Выделенная LAN поддержка IPMI
H8DGI-FДва 1944-pin разъём G34; Поддержка до двух 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка16 DIMM разъёма; поддержка До 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 16 DIMM; Четыре канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8DG6Два 1944-pin разъём G34; Поддержка до двух 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка16 DIMM разъёма; поддержка До 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 16 DIMM; Четыре канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата H8DG6-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят I/O Cable 1 CBL-0044L — 4 шт., I/O Cable 2 CBL-0083L — 1 шт., I/O Cable 3 CBL-0097L-02 — 2 шт., I/O Cable 4 CBL-010L — 1 шт., Заглушка I/O MCP-260-00027-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L, CBL-0097L-02. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H8DG6-F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.35V или 1.5V
Ёмкость и слоты памяти
16 DIMM разъёма; поддержка До 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 16 DIMM; Четыре канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
16
Контакты модуля памяти
240-pin
Тип и скорость памяти
DDR3 1600/1333/1066 MHz регистровая ECC или небуферизованная ECC / non-ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 1944-pin разъём G34; Поддержка до двух 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка
Сокет процессора
G34
Чипсет
Два AMD чипсет SR5690/SP5100
Количество процессорных разъёмов
2

Интерфейсы и расширение

Super I/O
Winbond W83527 chip
Видеовыход VGA
Matrox G200 16MB DDR2; 1x VGA порт
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
8x USB 2.0 портов; 2x сзади и 2x колодка (4 портов), 2x TypeA
Последовательные порты
1x Fast UART 16550 serial порт; 1x serial порт колодка
Сетевые контроллеры
Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка
Сетевые порты
2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
Слоты PCIe
3 PCI-E 2.0 x16; 1 PCI-E 2.0 x8; 2 PCI-E 2.0 x4 (в x8 слоты)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: I/O Cable 1 CBL-0044L
4 шт.; 57.5CM SATA плоский S-S PBF
Комплект: I/O Cable 2 CBL-0083L
1 шт.; 15.7" USB 2.0 2-PORT W/KEY
Комплект: I/O Cable 3 CBL-0097L-02
2 шт.; 79536-3220,50CM IPASS до 4 SATA,PB FREE
Комплект: I/O Cable 4 CBL-010L
1 шт.; 9 PIN SERIAL порт DTK CABLE, LF
Комплект: Заглушка I/O MCP-260-00027-0N
1 шт.; Стандартная заглушка I/O для X8, H8, X7SB3 SERVER MB (3RD LAN + 4XLAN)

Конструкция и условия эксплуатации

Габариты
12" x 13 " (30.5cm x 33.2cm)
Соответствие FCC
Passed до meet FCC standard requirement
Соответствие RoHS
RoHS Compliant 6/6, Pb Free
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
E-ATX Form

Накопители

Контроллер и порты SAS
LSI 2008 8 порт SAS контроллер; RAID 0, 1, 10; RAID 5 опционально; опционально: AOC-SAS2-RAID5-KEY RAID 5 Поддержка; Integrated LSI 2008 SAS2 Controller; Each SAS порт поддержка До 4 SAS / SATA drives
Контроллер и порты SATA
AMD SP5100 (RAID 0, 1, 10); 6x SATA2.0 (3Gb/s) портов

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 8 вентиляторов; До Восемь 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 3-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 SATA DOM power разъём, TPM колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, VBAT, HT, память, чипсет; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; I 2 C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) 2.0; Super Doctor III; Watch Dog
Тип BIOS
16Mb SPI Flash ROM с AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Антон19.06.2025

5/5

Эту плату ставили в сервер после замены старой. Два сетевых порта и SATA сразу появились в системе, IPMI тоже поднялся без отдельной возни с подключением. Для узла с несколькими дисками вышло то, что и нужно было.

Плюсы товара

IPMI появился в системе

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие условия по CPU/платформе нужно проверить, чтобы плата действительно встала в серверную сборку?

Плата рассчитана на сокет LGA2011 и чипсет Intel C602. Перед сборкой убедитесь, что вы подбираете процессоры под LGA2011 и используете серверные компоненты/шасси, совместимые с этой платформой.

Если планируется дисковая подсистема: как выбрать SATA-накопители, чтобы поддерживалась hot-swap логика?

На плате предусмотрены 4 порта SATA с поддержкой hot-swap. Для корректной работы выбирайте соответствующие SATA-диски под вашу схему hot-swap в серверном шасси и учитывайте, что порты SATA используются для подключения накопителей.

Сколько сетевых подключений получится вывести без дополнительных контроллеров и как это повлияет на архитектуру сети?

Плата имеет 2 порта Gigabit LAN. Это удобно для разделения трафика на минимум двух выделенных сетях, но при проектировании убедитесь, что их пропускной способности достаточно под ваш сценарий.

Как удаленное управление через IPMI помогает при эксплуатации, и что следует учесть при развертывании?

На плате есть IPMI, то есть можно администрировать систему удаленно. При внедрении важно, чтобы в вашей сети был доступ к интерфейсу управления (адресация, VLAN/маршрутизация), иначе удаленные операции будут недоступны.

Какие слоты расширения и видеовыход имеет плата, чтобы правильно спланировать состав серверных плат?

На плате предусмотрены 2 слота PCI-E x16 и видеовыход VGA. При подборе ускорителей/плат расширения учитывайте, что питание/размещение и трассировка зависят от серверного корпуса и используемых PCIe-плат.
