Артикул: MBD-X10DAI-B
Наличие уточняйте

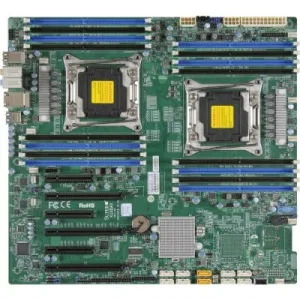

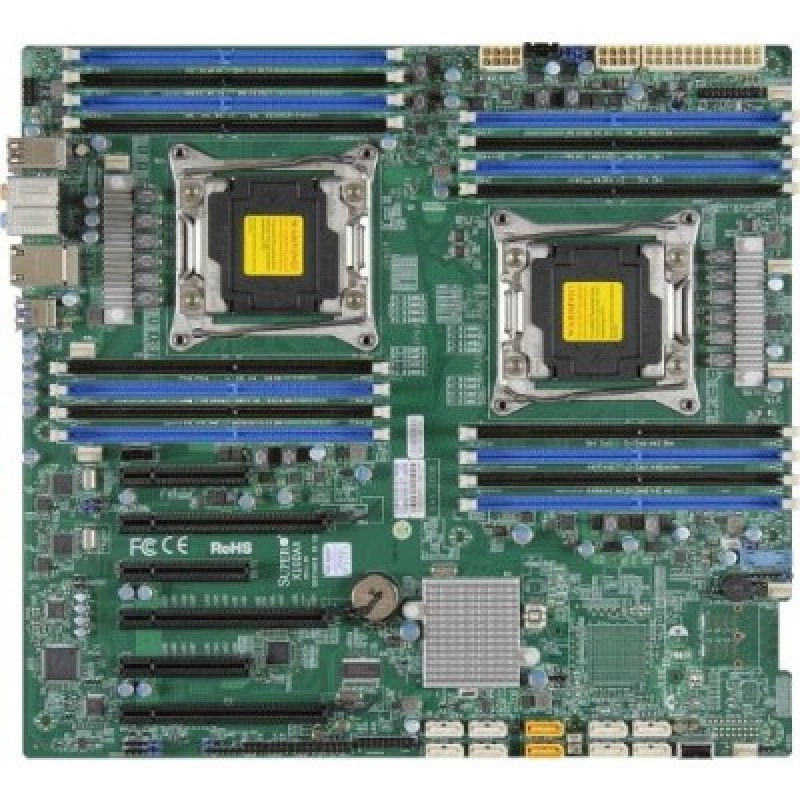

Материнская плата Supermicro MBD-X10DAI-B
Цена последней отгрузки со склада:
36 841 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X10DAI-B
Материнская плата Supermicro MBD-X10DAI-B выполнена в формате E-ATX и предназначена для серверных систем на платформе Intel C612. Плата рассчитана на установку двух процессоров LGA2011-3 и поддерживает семейства Intel Xeon E5-2600 v3 и v4. Такая конфигурация подходит для сборки производительных серверов, рабочих станций и специализированных систем, где важны высокая плотность вычислений, поддержка большого объема памяти и развитая подсистема хранения данных.
Модель оснащена 16 слотами DDR4 и поддерживает серверную память ECC. Это позволяет использовать конфигурации с большим объемом оперативной памяти и выбирать модули под конкретные задачи. Для подключения накопителей предусмотрено 10 портов SATA3 с поддержкой RAID 0, 1, 5 и 10, а также два гигабитных сетевых порта Intel i210. Наличие HD Audio расширяет варианты применения платы в системах, где требуется базовая аудиоподсистема.
Плата ориентирована на совместимые серверные корпуса формата E-ATX и серверные платформы, где используется двухсокетная архитектура и набор логики Intel C612. За счет сочетания двух процессорных сокетов, 16 слотов памяти, сетевых интерфейсов и развитых SATA-возможностей модель подходит для построения серверов хранения, виртуализации и универсальных вычислительных узлов, если требуется компактная серверная плата с широким набором встроенных интерфейсов.
Функциональные возможности
Функциональность X10DAi проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.
Технические особенности
- Процессорная подсистема: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP, 1 QPI До 9.6GT/s.
- Форм-фактор и габариты: E-ATX; 12" x 13" (30.5cm x 33.0cm).
- Оперативная память: 1TB 3DS ECC/non-ECC RDIMM, DDR4-2400MHzUp до 2TB 3DS ECC LRDIMM, DDR4-2400MHz, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM.
- Тип и режимы памяти: 2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit.
- Сеть: 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов; Два GbE LAN портов через Intel i210.
- SATA: Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; SATA3 (6Gbps); RAID 0, 1, 5, 10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps) портов w/ Intel C612 контроллер; RAID 0, 1, 5, 10.
- PCIe: 3 PCI-E 3.0 x16,; 2 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8).
- USB: 5 USB 2.0 портов (2 сзади + 2 через внутренние колодки + 1 Type A); 6 USB 3.0 портов (4 сзади + 2 через внутренние колодки); 6 USB 3.0 (4 сзади + 2 через внутренние колодки) 5 USB 2.0 (4 через внутренние колодки + 1 Type A).
- Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов.
- Системная логика: Intel C612.
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X10DAi подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP, 1 QPI До 9.6GT/s. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 1TB 3DS ECC/non-ECC RDIMM, DDR4-2400MHzUp до 2TB 3DS ECC LRDIMM, DDR4-2400MHz, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — SC825TQ-R740LPB, CSE-826BA-R920LPB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.
Совместимость с программным обеспечением
Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X10DAi | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP, 1 QPI До 9.6GT/s | 1TB 3DS ECC/non-ECC RDIMM, DDR4-2400MHzUp до 2TB 3DS ECC LRDIMM, DDR4-2400MHz, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов; Два GbE LAN портов через Intel i210 |
| X10DAL-i | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 160W, 1 QPI До 9.6GT/s | 256GB ECC RDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов; Два GbE LAN портов через Intel i210 |
| X10DRi | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 2 QPI До 9.6GT/s | До 1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 DIMM slotsUp до 2TB ECC 3DS LRDIMM, 1TB ECC RDIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN |
| X10DAX | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 160W, 1 QPI До 9.6GT/s | До 1TB 3DS ECC RDIMM, DDR4-2400MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% ~ 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X10DAi. Суффикс -B обозначает исполнение Bulk для комплектации системы. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики MBD-X10DAI-B
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 1TB 3DS ECC/non-ECC RDIMM, DDR4-2400MHzUp до 2TB 3DS ECC LRDIMM, DDR4-2400MHz, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM
- Ёмкость модулей DIMM
- RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 32GB, 64GB; 3DS LRDIMM: 128GB
- Количество разъёмов DIMM
- 16
- Тип и скорость памяти
- 2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit
Процессорная подсистема
- Поддерживаемые процессоры
- Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP, 1 QPI До 9.6GT/s
- Сокет процессора
- LGA-2011-3
- Тепловой пакет CPU
- До 160W
- Чипсет
- Intel C612
- Количество процессорных разъёмов
- 2
- Ядра, потоки и кэш
- До 22 ядер † / До 55MB† cache
Интерфейсы и расширение
- Звуковая подсистема
- RealTek ALC1150 HD Audio
- Порты USB
- 5 USB 2.0 портов (2 сзади + 2 через внутренние колодки + 1 Type A); 6 USB 3.0 портов (4 сзади + 2 через внутренние колодки); 6 USB 3.0 (4 сзади + 2 через внутренние колодки) 5 USB 2.0 (4 через внутренние колодки + 1 Type A)
- Сетевые контроллеры
- 2 LAN с Intel i210 Gigabit Ethernet-контроллер; Два GbE LAN портов через Intel i210
- Сетевые порты
- 2 RJ45 Gigabit Ethernet LAN портов
- Слоты PCIe
- 3 PCI-E 3.0 x16,; 2 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8)
Комплектация и совместимость
- Исполнение поставки
- Bulk
- Условия и ограничения
- † BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.
Конструкция и условия эксплуатации
- Габариты
- 12" x 13" (30.5cm x 33.0cm)
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- E-ATX
Накопители
- Контроллер и порты SATA
- Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps) портов w/ Intel C612 контроллер; RAID 0, 1, 5, 10
- Порты SATA AHCI
- SATA3 (6Gbps); RAID 0, 1, 5, 10
- Порты SATA SCU
- SATA3 (6Gbps); RAID 0, 1, 5, 10
Питание и охлаждение
- Вентиляторы и охлаждение
- 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов
- Дополнительные функции
- Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, RoHS, SDDC
- Контроль напряжений
- +12V, +3.3V, +5V, +5V дежурное питание, 3.3V дежурное питание, 6 фазы импульсного регулятора напряжения
- Контроль температуры
- Защита CPU при перегреве, Мониторинг температуры CPU и корпуса, Поддержка Thermal Monitor 2 (TM2), PECI, Управление температурным режимом для 8 разъёмы вентиляторов
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы, Индикатор состояния Suspend, UID/удалённый UID
- Управление питанием
- Управление питанием ACPI; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- NMI, SuperDoctor 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Функции BIOS
- Plug and Play (PnP); PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; SMBIOS 2.7.1; UEFI 2.3.1
