Артикул: MBD-X10SRI-F-B

Наличие уточняйте

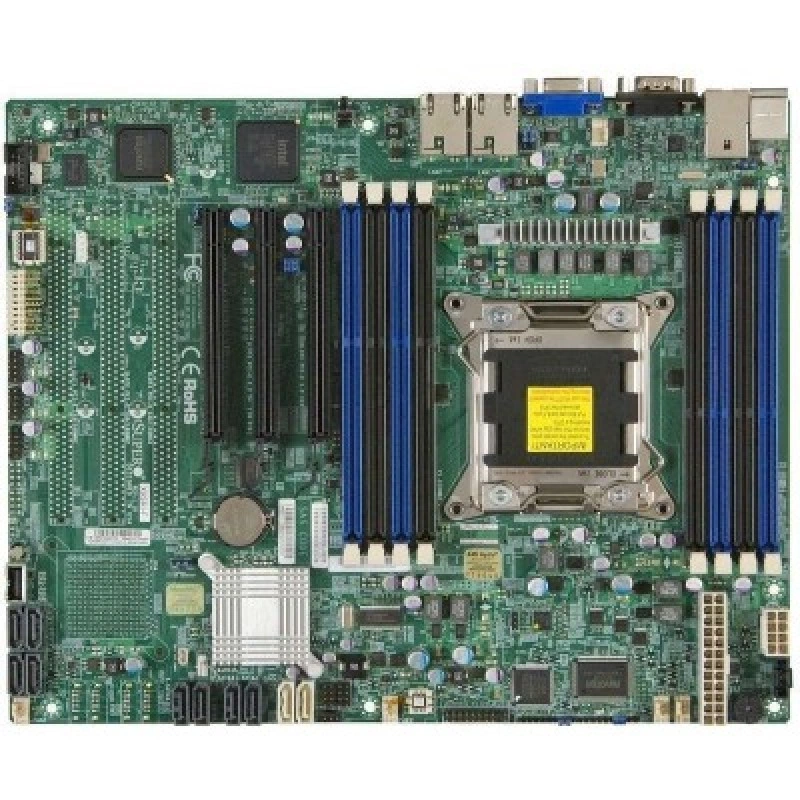

Supermicro MBD-⁠X10SRI-⁠F-⁠B материнская плата

Цена последней отгрузки со склада:

25 779 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10SRI-F-B

Supermicro MBD-X10SRI-F-B - материнская плата для серверных решений Supermicro. Модель относится к серверным комплектующим и используется как основа для совместимых систем, где требуется плата формата ATX с поддержкой серверной подсистемы хранения и сетевых подключений. Артикул MBD-X10SRI-F-B сохранен как идентификатор конкретного товара.

Для этой позиции в исходных данных зафиксированы форм-фактор ATX, слот Soc-2011, чипсет iC612, 8 портов DDR4, 10 портов SATA3, 2 порта GgbEt, поддержка SATA RAID и контроллер iI350-AM2. Эти параметры описывают конфигурацию материнской платы и указывают на ее применение в серверной сборке, где важны память DDR4, дисковая подсистема SATA3 и сетевые интерфейсы. Модель относится к линейке Supermicro и предназначена для построения совместимых серверных конфигураций.

Плата служит базовым компонентом серверной системы и объединяет подключение накопителей, оперативной памяти и сетевых линий. Набор характеристик показывает, что устройство рассчитано на серверный класс применения и на интеграцию в совместимые платформы Supermicro.

Функциональные возможности

Практическая задача X10SRi-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM.
  • Тип и режимы памяти: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit.
  • Сеть: 2 LAN с Intel Ethernet-контроллер I350-AM2Supports 1GbE, выход RJ45 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM2 Два порт GbE LAN.
  • SATA: Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps) через C612.
  • PCIe: 1 PCI-E 3.0 x16,; 1 PCI-E 3.0 x4 (в физическом слоте x8),; 2 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8); 1 PCI-E 2.0 x2 (в физическом слоте x8).
  • USB: 8 USB 2.0 портов (2 сзади + 6 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 1 через внутреннюю колодку + 1 Type A); 4 USB 3.0 портов, 8 USB 2.0 портов.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC.
  • Системная логика: Intel C612.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X10SRi-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-815TQ-563CB, CSE-813MFTQ-R400CB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X10SRi-FIntel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDPДо 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I350-AM2Supports 1GbE, выход RJ45 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM2 Два порт GbE LAN
X10SRW-FIntel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDPДо 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; 8x 288-pin DDR4 разъёма DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8x слота DIMM; 2 LAN с Intel Ethernet-контроллер I350-AM2 поддержка 1GbE, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM2 Два порт GbE LAN
X10SRM-FIntel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDPДо 128GB регистровая ECC RDIMM, DDR4-2400MHz; До 256GB регистровая ECC LRDIMM, DDR4-2400MHz, в 4 DIMM slotsUp до 512GB ECC 3DS LRDIMM; 4x 288-pin DDR4 разъёма DIMM; До 512GB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 4 разъёма DIMM; 2 LAN с Intel i350 Gigabit Ethernet ControllerSupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два GbE LAN портов
X10SRL-FIntel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDPДо 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I210Supports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 Два порт GbE LAN

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F). Температура хранения: -20°C ~ 60°C (-4°F ~ 140°F). Рабочая влажность: 10% ~ 85% (без конденсации). Влажность хранения: 10% ~ 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X10SRi-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X10SRI-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM
Ёмкость модулей DIMM
RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 32GB, 64GB; 3DS LRDIMM: 128GB
Количество разъёмов DIMM
8
Тип и скорость памяти
2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP
Сокет процессора
LGA-2011-3
Тепловой пакет CPU
До 145W
Чипсет
Intel C612
Количество процессорных разъёмов
1
Ядра, потоки и кэш
До 22 ядер † / До 55MB† cache

Интерфейсы и расширение

COM-порты и колодки
2 COM портов (1 сзади, 1 колодка) 2 fast UART 16550 serial
Видеовыходы
1 VGA порт
Графический контроллер
ASPEED AST2400 BMC
Порты USB
8 USB 2.0 портов (2 сзади + 6 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 1 через внутреннюю колодку + 1 Type A); 4 USB 3.0 портов, 8 USB 2.0 портов
Сетевые контроллеры
2 LAN с Intel Ethernet-контроллер I350-AM2Supports 1GbE, выход RJ45 Realtek RTL8211E PHY (выделенный IPMI); Intel i350-AM2 Два порт GbE LAN
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
1 PCI-E 3.0 x16,; 1 PCI-E 3.0 x4 (в физическом слоте x8),; 2 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8); 1 PCI-E 2.0 x2 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Bulk
Условия и ограничения
† BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Относительная влажность хранения
10% ~ 95% (без конденсации)
Рабочая относительная влажность
10% ~ 85% (без конденсации)
Рабочая температура
0°C ~ 60°C (32°F ~ 140°F)
Температура хранения
-20°C ~ 60°C (-4°F ~ 140°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps) через C612

Питание и охлаждение

Дополнительные функции
Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, Chipkill Поддержка, RoHS, Halogen Free
Контроль напряжений
+12V, +3.3V, +5V, +5V дежурное питание, HT, VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Измерение температуры через I2C, Поддержка Thermal Monitor 2 (TM2), PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы, Индикатор состояния Suspend, UID/удалённый UID
Управление питанием
Управление питанием ACPI; Включение с клавиатуры из Soft-Off; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
TPM колодка
Программное обеспечение управления
Intel Node Manager, IPMI2.0, KVM с Выделенная LAN, NMI, SPM, SUM, SuperDoctor 5, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC
Функции BIOS
Plug and Play (PnP); APM 1.2; DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1; Пробуждение по RTC

Отзывы о товаре

Герман Алексеев05.05.2025

5/5

После замены старой платы сервер сразу пошел в загрузку, а память DDR4 и SATA накопители определились без пауз. Заодно проверили сетевые порты и RAID, все осталось на своих местах после сборки. Для такой системы это был самый спокойный вариант.

Плюсы товара

Сервер быстро загрузился

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по процессорному сокету и чипсету нужно учесть, чтобы плата корректно работала в серверной сборке?

Проверьте соответствие сокета (Soc-2011) и чипсета (iC612) материнской плате серверной платформы/сборки: неподходящий сокет или платформа приведут к невозможности установки процессора и запуска системы.

На что обратить внимание при выборе ОЗУ для этой платы, чтобы не получить проблемы на этапе запуска?

Плата рассчитана на 8 слотов DDR4. При подборе конфигурации сверьте тип и совместимость модулей с DDR4 и разместите память так, чтобы она соответствовала возможностям 8 слотов.

Какие риски совместимости возникают при подключении дисков, учитывая 10 SATA3 портов и SATA RAID?

Убедитесь, что ваши накопители и кабельная схема рассчитаны под SATA3, а требования к хранению укладываются в SATA RAID на этой плате. Несоответствие типа дисков или режима RAID усложнит сборку дисковой подсистемы.

Хватит ли сетевых интерфейсов для типовой серверной роли, и какие сценарии стоит заранее продумать?

На плате 2 порта GgbEt. Если вам требуется разделение трафика или более высокая сетевой пропускной способности, заранее оцените нагрузку и топологию сети относительно 2 интерфейсов.

На что обратить внимание в части контроллера хранения, чтобы не ошибиться с выбором дисковой конфигурации?

Для дисков используется контроллер iI350-AM2. При подборе конфигурации RAID и схемы подключения ориентируйтесь на возможности этого контроллера, чтобы избежать несоответствия ожидаемому режиму работы.
